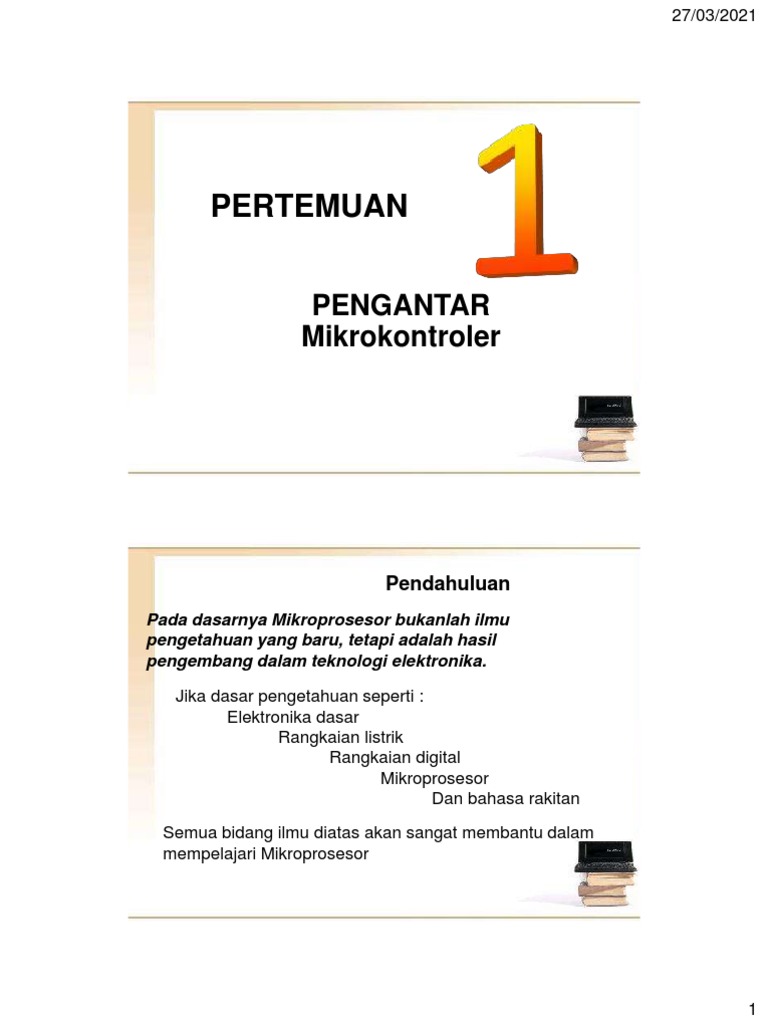

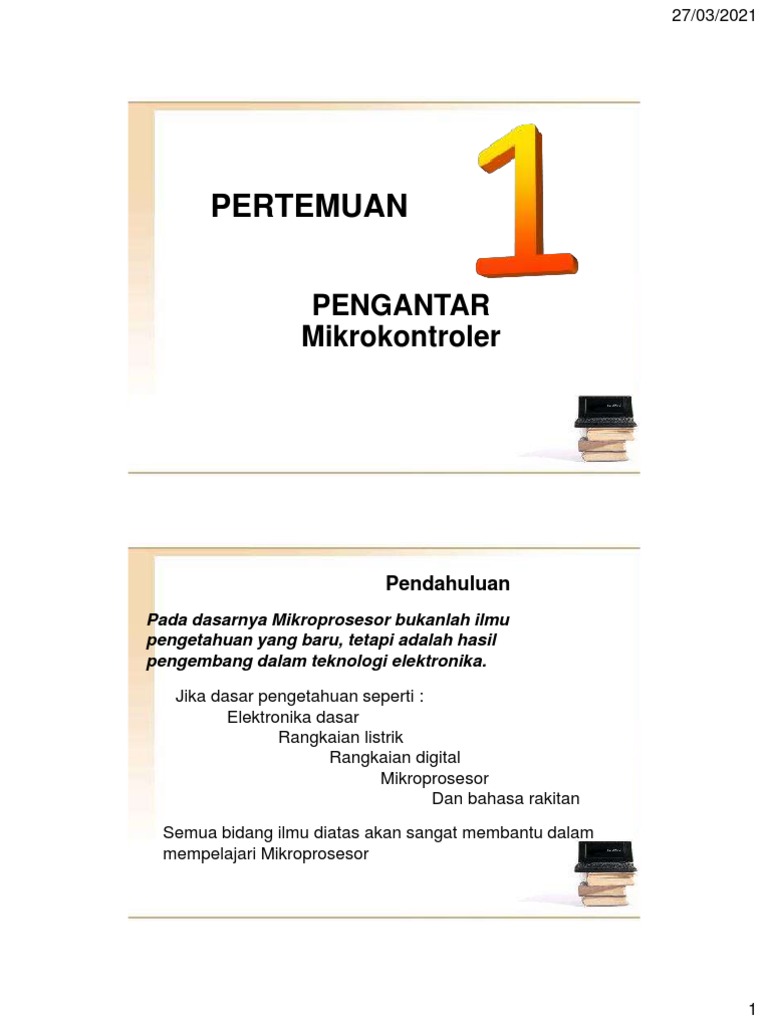

PERTEMUAN
PENGANTAR
Mikrokontroler
Pendahuluan
Pada dasarnya Mikroprosesor bukanlah ilmu
pengetahuan yang baru, tetapi adalah hasil
pengembang dalam teknologi elektronika.
1
27/03/2021
Rangkaian Digital
Jenis rangkaian elektronika yang dapat memproses signal yag
dua kondisi yaitu kondisi tinggi atau rendah. Perubahan signal
dalam rangkaian digital bersifat diskrit
2
27/03/2021
3
27/03/2021
Microprosesor
Mikroprosesor adalah CPU atau Central Processing Unit yang
terdapat dalam satu chip. CPU di rancang dengan (MSI/LSI)
chips yang terintegrasi dengan jumlah medium atau pun besar
CPU
Control
Unit
Register
ALU
Alat input Alat output
RAM
ROM
4
27/03/2021
Microkomputer
Jika sebuah microprosesor dengan peralatan peripheral
pendukungnya seperti circuit board, I/O peripheral, Memory
(program ataupun data) di letakkan bersama dalam suatu
tempat seperti komputer kecil yang di khusus di gunakan
untuk akuisisi dan aplikasi process kontrol, maka yang seperti
itu di sebut sebagai mikrokomputer
Jam
Mikroprosesor RAM
ROM
(CPU)
Pengingat Penyimpanan
kendali data temporer
Alat
I/O
5
27/03/2021
Mikrokontroler Vs Mikroprosesor
Mikrokontroler
Mikroprosesor
CPU
CPU
Memory
I/O
Mikrokontroler
DEFINISI :suatu IC dengan kepadatan yang
sangat tinggi, dimana semua bagian yang
diperlukan untuk suatu kontroler sudah dikemas
dalam satu keping,
Didalam chip atau IC mikrokontroler terintegrasi:
1. CPU
2. Peripheral pendukung berupa:
RAM
ROM
I/O ports
Timers
Serial port dll
6
27/03/2021
13
Pendahuluan
• Mikrokontroler, sebagai suatu terobosan
teknologi mikroprosesor dan
mikrokomputer,
• Hadir memenuhi kebutuhan pasar (market
need) dan teknologi baru
• Hanya bisa digunakan untuk suatu aplikasi
tertentu saja (hanya satu program saja
yang bisa disimpan).
7
27/03/2021
Keunggulan
• Sistem elektronik akan menjadi lebih ringkas.
• Akurasi yang lebih baik.
• Rancang bangun sistem elektronik akan lebih
cepat karena sebagian besar dari sistem adalah
perangkat lunak yang mudah dimodifikasi.
• Kemudahan dalam penggunaannya untuk
sistem yang berbasis mikrokontroler.
• Pencarian gangguan lebih mudah ditelusuri
karena sistemnya yang kompak.
8
27/03/2021
Interkoneksi
• Port paralel (db25)
• Port Serial (rs232, rs 485)
• Komparator (LM324)
• Konversi digital ke analog (DAC)
• Konversi analog ke digital (ADC)
• IC TTL / IC Cmos
• Transistor, relay
• PPI 8255
• LCD (Liquid Crystal Display)
Applikasi
• Pembacaan /Pengontrolan
–Suhu
–Tegangan/arus
–Kecepatan
–Arah
9
27/03/2021
10
27/03/2021
PERBANDINGAN MICROCONTROLLER
FITURE MSC-51 MSC-51 AVR AVR AVR
89C2051 89S51 ATMEGA ATMEGA 8 ATMEGA 32
8515
PIN 20PIN 40PIN 40PIN 28PIN 40PIN
RAM 256byte 256 byte 512 byte 1 Kbyte 1 Kbyte
Up to 64K
FLASH 4 Kbyte 4 Kbyte 8 Kbyte 8 Kbyte 32 Kbyte
EEPROM NO NO 512byte 1Kbyte 2Kbyte
ADC NO NO NO 8 CH 8CH
BROWN NO NO YES YES YES
DETECTOR
PWM NO NO YES YES YES
11
27/03/2021
Compiler (Penterjemah):
Berupa perangkat lunak karena Mikroprosesor
beroperasi dengan bahasa mesin, sedangkan
manusia terbiasa memakai bahasa yang lebih tinggi
seperti C, Basic dll.
Atau manusia biasa sulit memahami bahasa mesin, maka
dengan bantuan Compiler (Penterjemah) bahasa
pemograman diterjemahkan menjadi bahasa mesin.
Simulator:
Berupa perangkat lunak yang mensimulasikan
kerja dari Mikroprosesor
Dengan batuan simulator seorang programer dapat
melihat hasil program yang di buat sebelum di tulis ke
dalam IC Mikroprosesor.
Emulator:
Berupa perangkat keras dan perangkat lunak
Suatu alat yang di hubungkan dengan PC.
Program yang sudah selesai di buat di tulis (Download)
ke emulator kemudian emulator akan bekerja sendiri
walaupun koneksi dilepas dari PC.
Jika terjadi kesalahan atau program yang di buat belum
sesuai dengan keinginan maka setelah program diperbaiki
dapat di tulis (Download) ulang ke emulator
catatan:
Emulator sering di sebut dengan target.
12
27/03/2021
Programer:
Berupa perangkat yang berfungsi untuk mengisi
program yang dibuat kedalam Mikroprosesor atau bisa
di sebut sebagai interface antara Mikroprosesor dan
PC.
APPLIKASI INDUSTRI
13
27/03/2021
INFORMASI CUACA
SMS
GPRS
DATA PACKET
The End
