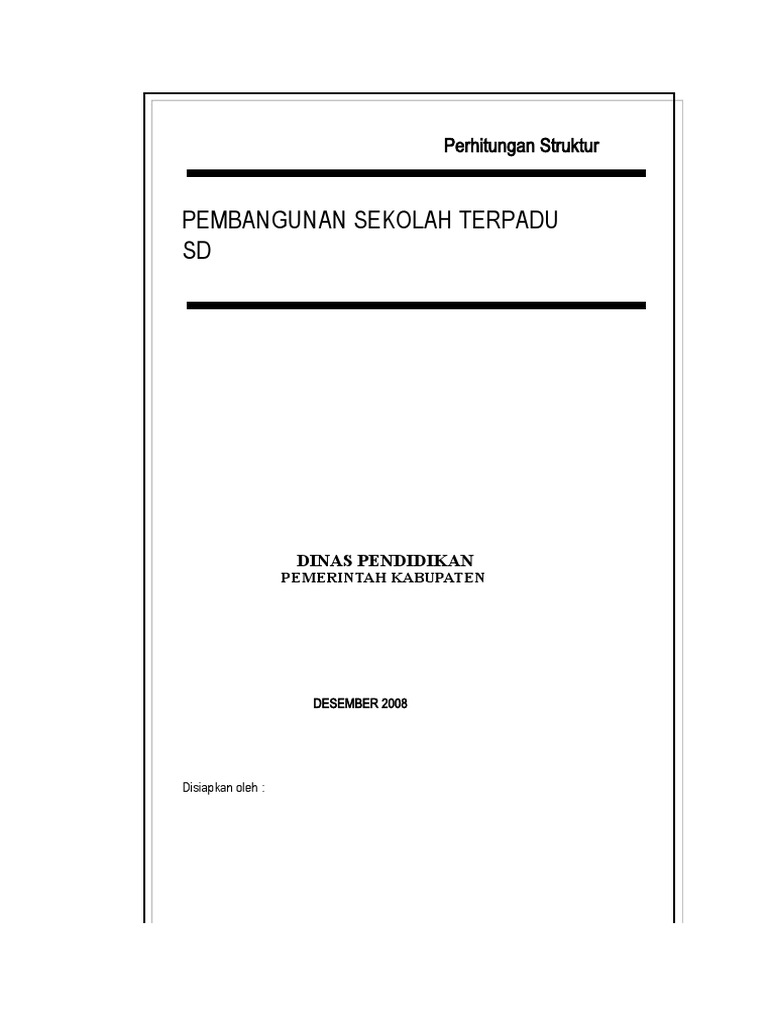

Perhitungan Struktur

PEMBANGUNAN SEKOLAH TERPADU

SD

DINAS PENDIDIKAN
PEMERINTAH KABUPATEN

DESEMBER 2008

Teguh Santoso SPd

Disiapkan oleh :
DAFTAR ISI

COVER
LEMBAR PERSETUJUAN
DAFTAR ISI

A. Konsep Dasar Perencanaan Struktur

Konsep Dasar Perencanaan Struktur Hal. A-1

B. Pekerjaan Kayu
Perhitungan Gording Hal. B-1
Input Data Hal. B-3
Kontrol Keamanan Kayu Hal. B-11
Sambungan Baut dan Plat Hal. B-15
Sambungan Gigi Hal. B-18

C. Lampiran
 No. Doc : NOTE/TS/01
Judul Dokument Data Perencanaan Konstruksi Rev :

KONSEP DASAR PERENCANAAN STRUKTUR

Dasar-Dasar Peraturan Perencanaan

- Tata Cara Perhitungan Struktur Beton untuk Bangunan Gedung ( SK-SNI-T-

15-1991-03 ) dan revisi Januari 1993
- Peraturan Pembebanan Indonesia untuk Gedung - 1983
- Peraturan Perencanaan Bangunan Baja Indonesia

Mutu Bahan

a. MUTU BETON
- Dipakai mutu beton : K225
b. TULANGAN
- Diameter >= 13 mm : BJTD 32
- Diameter < 13 mm : BJTP 24

Penyelidikan Tanah

- Perencanaan pondasi didasarkan atas hasil penyelidikan untuk mengetahui

kondisi lapisan tanah pendukung dan menentukan type pondasi yang tepat.

Pembebanan

a. Beban Mati (DL)

Sesuai dengan Peraturan Pembebanan Indonesia dan berat jenis bahan
yang dipakai.

b. Beban Hidup (LL)

Beban Hidup yang dipakai adalah sebagai berikut :
- Sekolahan : 250 kg/m2
- Selasar/tangga : 300 kg/m2

c. Kombinasi Pembebanan
- Beban Tetap : U = 1.2 DL + 1.6 LL

Analisa Struktur

- Bangunan diidealisasikan dengan analisa 3 dimensi dengan elemen struktur

balok dan kolom beton.
- Analisa struktur direncanakan terhadap beban vertikal berupa beban yang
terbagi rata dalam tiap-tiap lantai yang didistribusikan dalam balok-balok.
Sedangkan beban merata/terpusat yang bekerja langsung pada balok diterima
oleh balok.
- Analisa struktur memakai program bantu ETABS NonLinier Versi 9.0.4.
- Analisa struktur memakai program bantu SAP NonLinier Versi 9.0.3.
- Analisa perhitungan pelat memakai koefisien seperti yang dinyatakan pada
PBI '71

Perencanaan Elemen Struktur

SD SANGATTA KUTAI KALTIM

HAL A-1 ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/01
Judul Dokument Data Perencanaan Konstruksi Rev :

- Perhitungan elemen struktur berdasarkan pada peraturan yang berlaku

Data Perencanaan

- Jarak antar kolom : max 7 meter

- Tinggi kolom : 3.6 meter
- Bahan atap : Metal Roof
- Kemiringan atap : 25 derajat dan 60 derajat
- Mutu beton : K225
- Mutu baja : D < 13 mm U24
D >= 13 mm U32
- Tegangan tanah : 0.42 kg/cm2
- Pondasi : Menerus 120 cm

Properties

- Model : Portal 3D
- Design code : SKSNI
- Portal kolom dan balok : beton bertulang
- Tinggi Lantai : 3.6 m
- Ukuran kolom : 30 x 30 cm
15 x 35 cm
15 x 30 cm
15 x 15 cm
- Ukuran balok : 30 x 60 cm
30 x 40 cm
20 x 30 cm
15 x 30 cm
30 x 50 cm
- Mutu baja : D < 13 mm U24
D >= 13 mm U32
Fy : 320 Mpa
Fys : 240 Mpa
Fc : 22.5 Mpa

SD SANGATTA KUTAI KALTIM

HAL A-2 ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/01
Judul Dokument Perhitungan Gording Kayu
Rev :

PERHITUNGAN GORDING 08/12

Perhitungan Gording
Data-data Kesimpulan :
- Jarak kuda-kuda max = 300 cm - tegangan OK
- Bentang kuda-kuda = 700 cm - lendutan :
- Jarak gording = 140 cm OK
- Berat penutup atap = 10 kg/m2
- Berat angin = 35 kg/m2
- Kemiringan kuda-kuda = 25 derajat
Kelas kuat kayu 1/2/3/4 ? = 3
Ukuran gording 08/12 cm kayu kruwing Bj = 0.79

Peninjauan Searah Sumbu Y - Y

1. Bs. Gording =
0.08x0.12x0.79x1000xcos 25
M1 = 1/8 x 6.87 x 3^2
2. Bs. Atap = 1.4 x 10 x cos 25
M2 = 1/8 x 12.69 x 3^2
3. Muatan Angin
W = 0.02 x 25 - 0.4
W1 = 0.1 x 1.4 x 35
M3 = 1/8 x 4.9 x 3^2
W2 = - 0.4 x 1.4 x 35
M4 = 1/8 x -19.6 x 3^2
3. Beban Berguna ( P )
M5 = 1/4 x cos 25 x 100 x 3
4. Kombinasi Muatan
M1 + M2 + M3
M1 + M2 + M5
= 6.87 kg
= 7.73 kgm
= 12.69 kg
= 14.27 kgm
= 0.10
= 4.90 kg/m'
= 5.51 kgm
= -19.60 kg/m'
= -22.05 kgm
= 100.00 kg
= 67.97 kgm
= 27.52 kgm
= 89.98 kgm

Peninjauan Searah Sumbu X - X

1. Bs Gording =
0.08x0.12x0.79x1000xsin 25 = 3.21 kg/m'
M1 = 1/8 x 3.21 x 3^2 = 3.61 kgm
2. Bs Atap = 1.4 x 10 x sin 25 = 5.92 kg/m'
M2 = 1/8 x 5.92 x 3^2 = 6.66 kgm
3. Beban Berguna ( P ) = 100 kg
M5 = 1/4 x sin 25 x 100 x 3 = 31.70 kgm
4. Kombinasi Muatan
M1 + M2 = 10.26 kgm
M1 + M2 + M5 = 41.96 kgm

Ix = 1/12 x 08x12^3 = 1152 cm4

Iy = 1/12 x 12x08^3 512 cm4
Wx = 1152 / (0.5 x 12) = 192 cm3
Wy = 512 / (0.5 x 08) = 2048 cm3

Kontrol Tegangan
Wx = 192 cm3 Kelas kuat kayu 1/2/3/4 ? 3
Wy = 2048 cm3 s (ijin) 75 kg/cm2
Mx = 4196 kgcm Modulus elastis (E) 80000 kg/cm
My = 8998 kgcm

s = 4,196 / 2048 + 8,998 / 192

SD SANGATTA KUTAI KALTIM

HAL B-3 ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/01
Judul Dokument Perhitungan Gording Kayu
Rev :

= 48.91 kg/cm2 < 75kg/cm2 OK

Kontrol Lendutan
L = 300 cm

f = 1/200 x 300 = 1.5 cm

qx = 6.87 + 12.69 + 4.90 = 24.46 kg/m'

qy = 3.21 + 5.92 = 9.12 kg/m'
Px = 100 x cos 25 = 90.63 kg/m'
Py = 100 x sin 25 = 42.26 kg/m'

fx = 5 x 2446 x 300^4 + 90.630778703665 x 300^3

384 x 80000 x 1152 48 x 80000 x 1152
= 0.279942481331624 + 0.5531664
= 0.833 cm

fy = 5 x 0.09 x 300^4 + 42.26 x 300^3

384 x 80000 x 512 48 x 80000 x 512
= 0.234878920705894 + 0.5803779
= 0.815 cm

ft = sqrt( 0.833^2 + 0.815^2 )

= 1.17 cm < 1.5 cm OK

SD SANGATTA KUTAI KALTIM

HAL B-4 ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/04
Judul Dokument Input dan Output Data
Rev :

INPUT DATA
Data-data
- Jarak kuda-kuda max
- Bentang kuda-kuda
- Jarak gording
- Berat penutup atap
- Berat angin
- Kemiringan kuda-kuda
Kelas kuat kayu 1/2/3/4 ?
Ukuran gording 08/12 cm kayu kruwing Bj = 0.79
= 300 cm
= 700 cm
= 140 cm
= 10 kg/m2
= 35 kg/m2
= 25 derajat
= 3

Pembebanan Kuda-kuda Type 1

=> Joint P1 = 151.55 kg

Data-data
Ukuran gording 08/12 cm kayu kruwing Bj = 0.79
- Jarak kuda-kuda max = 300 cm
- Jarak gording = 140 cm
- Berat penutup atap = 10 kg/m2
- Berat Eternit = 11 kg/m2
- Berat Penggantung = 8 kg/m2
- L kanan = 1.4 m
- L kiri = 1.4 m

Beban mati
1. Bs Gording =
0.08x0.12x0.79x1000 x 3
2. Bs. Atap = 1.4 x 10
3. Bs. Kuda-kuda L =
7x3
4. Bs. Eternit = 3 x 11
5. Bs. Penggantung = 3 x 8
= 22.75 kg
= 14 kg/m'
7 m
= 21 kg/m'
= 33 kg/m'
= 24 kg/m'

P1 = 22.75 + (14.00 + 21 + 33 + 24) x 1/2 x (1.4 + 1.4)

= 151.55 kg

P2 = 1/2 x 151.55
= 75.78 kg

=> Joint W1 = 4.90 kg/m

Beban angin
- Berat angin = 35 kg/m2
- Jarak kuda-kuda max = 300 cm
- Kemiringan kuda-kuda = 25 derajat
- Jarak gording = 140 cm
- L kanan = 1.4 m
- L kiri = 1.4 m

W = 0.02 x 25 - 0.4 = 0.10

W1 = 0.1 x 1.4 x 35 = 4.90 kg/m'
W2 = - 0.4 x 1.4 x 35 = 19.6 kg/m'

W1 = 4.90 kg/m'
HAL B-3 SD SANGATTA KUTAI KALTIM
ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/04
Judul Dokument Input dan Output Data
Rev :

=> Joint W2 = 19.60 kg/m

W2 = 19.60 kg/m'

Pembebanan Kuda-kuda Type 2

=> Joint P1 = 156.35 kg

Data-data
Ukuran gording 08/12 cm kayu kruwing Bj = 0.79
- Jarak kuda-kuda max = 300 cm
- Jarak gording = 160 cm
- Berat penutup atap = 10 kg/m2
- Berat Eternit = 11 kg/m2
- Berat Penggantung = 8 kg/m2
- L kanan = 1.6 m
- L kiri = 1.6 m

Beban mati
1. Bs Gording =
0.08x0.12x0.79x1000 x 3 = 22.75 kg
2. Bs. Atap = 1.6 x 10 = 16 kg/m'
3. Bs. Kuda-kuda L = 3.5 m
3.5 x 3 = 10.5 kg/m'
4. Bs. Eternit = 3 x 11 = 33 kg/m'
5. Bs. Penggantung = 3 x 8 = 24 kg/m'

P1 = 22.75 + (16.00 + 10.5 + 33 + 24) x 1/2 x (1.6 + 1.6)

= 156.35 kg

P2 = 1/2 x 156.35
= 78.18 kg

=> Joint W = -16.80 kg/m

Beban angin
- Berat angin = 35 kg/m2
- Jarak kuda-kuda max = 300 cm
- Kemiringan kuda-kuda = 25 derajat
- Jarak gording = 160 cm
- L kanan = 1.6 m
- L kiri = 1.6 m

W = 0.02 x 25 - 0.4 = 0.10

W1 = 0.1 x 1.6 x 35 = 5.60 kg/m'
W2 = - 0.4 x 1.6 x 35 = -22.4 kg/m'
-16.80 kg/m'

W = -16.80 kg/m'

Statika

Menggunakan program Struktur Analisis Program 2000 (ETABS Nonlinier Versi 9.0.4)
(terlampir)

HAL B-4 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/04
Judul Dokument Input dan Output Data
Rev :

INPUT SAP2000

Kuda-kuda Type 1

Outline

Dimensi

HAL B-5 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/04
Judul Dokument Input dan Output Data
Rev :

Beban mati (DL) dan beban angin (W)

Beban mati (DL) dan beban angin (W) - kg-m

Beban hidup (LL)

Beban hidup (LL) kg

OUTPUT SAP2000

Statika

HAL B-6 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/04
Judul Dokument Input dan Output Data
Rev :

Axial Forces (kg)

Reaction (kg)

Lendutan (cm)

HAL B-7 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/04
Judul Dokument Input dan Output Data
Rev :

Kuda-kuda Type 2

Outline

Dimensi

Beban mati (DL)

HAL B-8 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/04
Judul Dokument Input dan Output Data
Rev :

Beban mati (DL) - kg

Beban hidup (LL)

Beban hidup (LL) kg

Beban angin (W)

Beban angin (W) - kg-m

OUTPUT SAP2000

Statika

HAL B-9 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/04
Judul Dokument Input dan Output Data
Rev :

Axial Forces (kg)

Reaction (kg)

HAL B-10 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : NOTE/TS/04
Judul Dokument Input dan Output Data
Rev :

Lendutan (cm)

HAL B-11 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/02-01
Judul Dokument Kontrol Dimensi Kayu Tunggal Rev :

TABEL PERHITUNGAN KEAMANAN KAYU (TUNGGAL) TYPE 1

Angka keamanan 0%
Kelas kuat kayu (1/2/3/4) ? 2

No. Batang P (kg) Lk (cm) b (cm) h (cm) Jml Fbr (cm2) I (cm4) I (cm3) lamda Wtabel tegpakai < tegijin Ket
6 x (4 x 5) 1/12 x 4 x 5^3 0,289 x 5 3/9 2 x 11 / 7
1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 -181.04 700 8 12 1 96 1152 3.468 201.84544406 7.65 -14.426625 11 1 x 8 x 12 aman

2 -1534.4 160 8 12 1 96 1152 3.468 46.136101499 1.44 -23.0166 59 1 x 8 x 12 aman
5 -1520 160 8 12 1 96 1152 3.468 46.136101499 1.44 -22.80015 59 1 x 8 x 12 aman
6 160.22 138 8 12 1 96 1152 3.468 39.792387543 1.35 2.2530938 63 1 x 8 x 12 aman
7 -62.98 138 8 12 1 96 1152 3.468 39.792387543 1.35 -0.8856563 63 1 x 8 x 12 aman
8 89.4 125 8 12 1 96 1152 3.468 36.043829296 1.32 1.22925 64 1 x 8 x 12 aman
9 -25.36 138 8 12 1 96 1152 3.468 39.792387543 1.35 -0.356625 63 1 x 8 x 12 aman
10 127.51 138 8 12 1 96 1152 3.468 39.792387543 1.35 1.7931094 63 1 x 8 x 12 aman
11 -1393.4 160 8 12 1 96 1152 3.468 46.136101499 1.44 -20.9007 59 1 x 8 x 12 aman
12 -1303.5 160 8 12 1 96 1152 3.468 46.136101499 1.44 -19.5522 59 1 x 8 x 12 aman
14 -166.33 138 8 12 1 96 1152 3.468 39.792387543 1.35 -2.3390156 63 1 x 8 x 12 aman
15 76.7 125 8 12 1 96 1152 3.468 36.043829296 1.32 1.054625 64 1 x 8 x 12 aman
16 -193.02 138 8 12 1 96 1152 3.468 39.792387543 1.35 -2.7143438 63 1 x 8 x 12 aman

SD SANGATTA KUTAI KALTIM

HAL B-11 ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/02-02
Judul Dokument Kontrol Dimensi Kayu Ganda Rev :

TABEL PERHITUNGAN KEAMANAN KAYU (GANDA) TYPE 1

Angka keamanan 0%
KELAS KUAT KAYU(1/2/3/4) ? 2

No. Batang P (kg) Lk (cm) Kayu Pinggir(cm) Kayu Tengah(cm) It =2.(1/12).bp^3.hp+ Ig Iy iy imin ipakai * lamda Wtabel tegpakai < tegijin
bp hp bt ht 2.bp.hp((bt+bp)/2)^2 1/12.(2bt)^3.hp 1/4(It+3.Ig) sqrt(Iy/(2.bp.hp)) 0,289.hp iy<imin Lk/ipakai

3 -268.52 109 4 12 8 12 3584 512 1280 3.6514837167 3.468 3.468 31.4302 1.26 -3.5243 67
4 -221.49 109 4 12 8 12 3584 512 1280 3.6514837167 3.468 3.468 31.4302 1.26 -2.9071 67
13 -1033 115 4 12 8 12 3584 512 1280 3.6514837167 3.468 3.468 33.1603 1.28 -13.768 66

Catatan : (*) iy < imin ----> iy

iy > imin ----> imin

HAL B-12 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/02-01
Judul Dokument Kontrol Dimensi Kayu Tunggal Rev :

TABEL PERHITUNGAN KEAMANAN KAYU (TUNGGAL) TYPE 2

Angka keamanan 0%
Kelas kuat kayu (1/2/3/4) ? 2

No. Batang P (kg) Lk (cm) b (cm) h (cm) Jml Fbr (cm2) I (cm4) I (cm3) lamda Wtabel tegpakai < tegijin Ket
6 x (4 x 5) 1/12 x 4 x 5^3 0,289 x 5 3/9 2 x 11 / 7
1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 -215.99 327 8 12 1 96 1152 3.468 94.290657439 2.68 -6.0297208 32 1 x 8 x 12 aman

2 -0.83 300 8 12 1 96 1152 3.468 86.505190311 2.34 -0.0202313 36 1 x 8 x 12 aman
3 -161.32 130 8 12 1 96 1152 3.468 37.485582468 1.33 -2.2349542 64 1 x 8 x 12 aman
5 -218.87 144 8 12 1 96 1152 3.468 41.522491349 1.38 -3.1462563 62 1 x 8 x 12 aman

SD SANGATTA KUTAI KALTIM

HAL B-13 ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/02-02
Judul Dokument Kontrol Dimensi Kayu Ganda Rev :

TABEL PERHITUNGAN KEAMANAN KAYU (GANDA) TYPE 2

Angka keamanan 0%
KELAS KUAT KAYU(1/2/3/4) ? 2

No. Batang P (kg) Lk (cm) Kayu Pinggir(cm) Kayu Tengah(cm) It =2.(1/12).bp^3.hp+ Ig Iy iy imin ipakai * lamda Wtabel tegpakai < tegijin
bp hp bt ht 2.bp.hp((bt+bp)/2)^2 1/12.(2bt)^3.hp 1/4(It+3.Ig) sqrt(Iy/(2.bp.hp)) 0,289.hp iy<imin Lk/ipakai

4 -5.41 80 4 12 8 12 3584 512 1280 3.6514837167 3.468 3.468 23.0681 1.18 -0.0665 72

Catatan : (*) iy < imin ----> iy

iy > imin ----> imin

HAL B-14 SD SANGATTA KUTAI KALTIM

ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/03
Judul Dokument Sambungan Baut dan Plat
Rev :

SAMBUNGAN BAUT DAN PLAT

Kuda-kuda Type 1

SAMBUNGAN BAUT DAN PLAT

Titik Tumpu No. 2/4 batang 3 P= 268.52 kg tekan

Gol 1 Tampang 2 plat (y/t) t

a= 25 b (cm) = 4 268.52 160.22
f (cm) = 1.2 Jumlah baut 1 buah f1/2"

P1 = 125 x 4 x 1.2 x ( 1 - 0,6.Sin(25)) = 447.857 kg

P2 = 250 x 4 x 1.2 x ( 1 - 0,6.Sin(25)) = 895.715 kg
P2 = 480 x 1.2 x 1.2 x ( 1 - 0,35.Sin(25)) = 588.96 kg
diambil terkecil Ps = 447.857 kg 181.04 181.04
Ps = 1 x 447.86 = 447.857 kg

---> 447.86 kg > 268.52 kg (aman)

Titik Tumpu No. 6/7 batang 3 P= 268.52 kg tekan

Gol 1 Tampang 2 plat (y/t) t 1393.38

a= 25 b (cm) = 4
f (cm) = 1.2 Jumlah baut 1 buah f1/2"

P1 = 125 x 4 x 1.2 x ( 1 - 0,6.Sin(25)) = 447.857 kg

P2 = 250 x 4 x 1.2 x ( 1 - 0,6.Sin(25)) = 895.715 kg 1534.44
P2 = 480 x 1.2 x 1.2 x ( 1 - 0,35.Sin(25)) = 588.96 kg
268.52
diambil terkecil Ps = 447.857 kg
Ps = 1 x 447.86 = 447.857 kg

SD SANGATTA KUTAI KALTIM

HAL B-15 ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/03
Judul Dokument Sambungan Baut dan Plat
Rev :

---> 447.86 kg > 268.52 kg (aman)

Titik Tumpu No. 9/10 batang 14/6 326.55 kg tarik

166.33
Gol 1 Tampang 2 plat (y/t) y
a= 60 b (cm) = 4
f (cm) = 1.2 Jumlah baut 1 buah f1/2"

P1 = 125 x 4 x 1.2 x ( 1 - 0,6.Sin(60)) = 288.231 kg 1393.38 1032.58

P2 = 250 x 4 x 1.2 x ( 1 - 0,6.Sin(60)) = 576.462 kg
P2 = 480 x 1.2 x 1.2 x ( 1 - 0,35.Sin(60)) = 481.691 kg
diambil terkecil Ps = 288.231 kg
Ps = 1 x 288.23 = 288.231 kg 62.98
Pp = 1 x 1,25 x 288.23 = 360.289 kg
160.22
---> 360.29 kg > 326.55 kg (aman)

Titik Tumpu No. 9 batang 8 12.7 kg tarik

Gol 1 Tampang 2 plat (y/t) t 76.7

a= 25 b (cm) = 4
f (cm) = 1.2 Jumlah baut 1 buah f1/2"

P1 = 125 x 4 x 1.2 x ( 1 - 0,6.Sin(25)) = 447.857 kg 1303.48 1303.48

P2 = 250 x 4 x 1.2 x ( 1 - 0,6.Sin(25)) = 895.715 kg
P2 = 480 x 1.2 x 1.2 x ( 1 - 0,35.Sin(25)) = 588.96 kg
diambil terkecil Ps = 447.857 kg
Ps = 1 x 447.86 = 447.857 kg 89.4

---> 447.86 kg > 12.7 kg (aman)

Kuda-kuda Type 2

SD SANGATTA KUTAI KALTIM

HAL B-16 ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/03
Judul Dokument Sambungan Baut dan Plat
Rev :

Titik Tumpu No. 5 batang 4 5.41 kg tekan

Gol 1 Tampang 2 plat (y/t) t

a= 25 b (cm) = 4 215.99
f (cm) = 1.2 Jumlah baut 1 buah f1/2"

P1 = 125 x 4 x 1.2 x ( 1 - 0,6.Sin(25)) = 447.857 kg

P2 = 250 x 4 x 1.2 x ( 1 - 0,6.Sin(25)) = 895.715 kg 215.99
P2 = 480 x 1.2 x 1.2 x ( 1 - 0,35.Sin(25)) = 588.96 kg 218.87
diambil terkecil Ps = 447.857 kg
Ps = 1 x 447.86 = 447.857 kg
5.41
---> 447.86 kg > 5.41 kg (aman)

SD SANGATTA KUTAI KALTIM

HAL B-17 ALCO - TS/06/04/2023
 SD SANGATTA KUTAI KALTIM
HAL B-18 ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/04
Judul Dokument Sambungan Gigi
Rev :

SAMBUNGAN GIGI
Kuda-kuda Type 1

Titik Tumpu No. 11 batang 16

V (cm) 50 a 25 P (kg) 193.02 tekan

Kls kayu (1-4) 1 s ijin // 130 b (cm) = 8

Gigi (1/2) 1 t ijin // 20 h (cm) = 12
166.33
d' = 1/6 x 12 = 2 cm
193.02
d = 2 cm
76.7
sh = (193.02 x cos 25) = 10.93 kg/cm2 < 130 kg/cm2 (aman)
8x2
t= (193.02 x cos 25) = 0.44 kg/cm2 < 20 kg/cm2 (aman)
50 x 8

SD SANGATTA KUTAI KALTIM

HAL B-18 ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/04
Judul Dokument Sambungan Gigi
Rev :

Titik Tumpu No. 3 batang 7 89.4

62.98
25.36
V (cm) 10 a 25 P (kg) 62.98 tekan

Kls kayu (1-4) 1 s ijin // 130 b (cm) = 8

Gigi (1/2) 1 t ijin // 20 h (cm) = 12
181.04 181.04
d' = 1/6 x 12 = 2 cm

d = 2 cm

sh = (62.98 x cos 25) = 3.57 kg/cm2 < 130 kg/cm2 (aman)

8x2
t= (62.98 x cos 25) = 0.71 kg/cm2 < 20 kg/cm2 (aman)
10 x 8

Titik Tumpu No. 1/5 batang 2

V (cm) 10 a 25 P (kg) 1534.44 tekan 1534.44

Kls kayu (1-4) 1 s ijin // 130 b (cm) = 8

Gigi (1/2) 1 t ijin // 20 h (cm) = 12

d' = 1/6 x 12 = 2 cm 181.04

d = 2 cm

sh = (1534.44 x cos 25) = 86.92 kg/cm2 < 130 kg/cm2 (aman)

8x2
t= (1534.44 x cos 25) = 17.38 kg/cm2 < 20 kg/cm2 (aman)
10 x 8

Kuda-kuda Type 2

3 2
4

SD SANGATTA KUTAI KALTIM

HAL B-19 ALCO - TS/06/04/2023
 No. Doc : KY/PKKI/TS/04
Judul Dokument Sambungan Gigi
Rev :

Titik Tumpu No. 2 batang 1

V (cm) 30 a 25 P (kg) 215.99 tekan 215.99

Kls kayu (1-4) 1 s ijin // 130 b (cm) = 8

Gigi (1/2) 1 t ijin // 20 h (cm) = 12

d' = 1/6 x 12 = 2 cm
0.83
d = 2 cm

sh = (215.99 x cos 25) = 12.23 kg/cm2 < 130 kg/cm2 (aman)

8x2
t= (215.99 x cos 25) = 0.82 kg/cm2 < 20 kg/cm2 (aman)
30 x 8

Titik Tumpu No. 3 batang 5

161.32
218.87
V (cm) 30 a 25 P (kg) 218.87 tekan

Kls kayu (1-4) 1 s ijin // 130 b (cm) = 8

Gigi (1/2) 1 t ijin // 20 h (cm) = 12

0.83
d' = 1/6 x 12 = 2 cm

d = 2 cm

sh = (218.87 x cos 25) = 12.40 kg/cm2 < 130 kg/cm2 (aman)

8x2
t= (218.87 x cos 25) = 0.83 kg/cm2 < 20 kg/cm2 (aman)
30 x 8

SD SANGATTA KUTAI KALTIM

HAL B-20 ALCO - TS/06/04/2023
