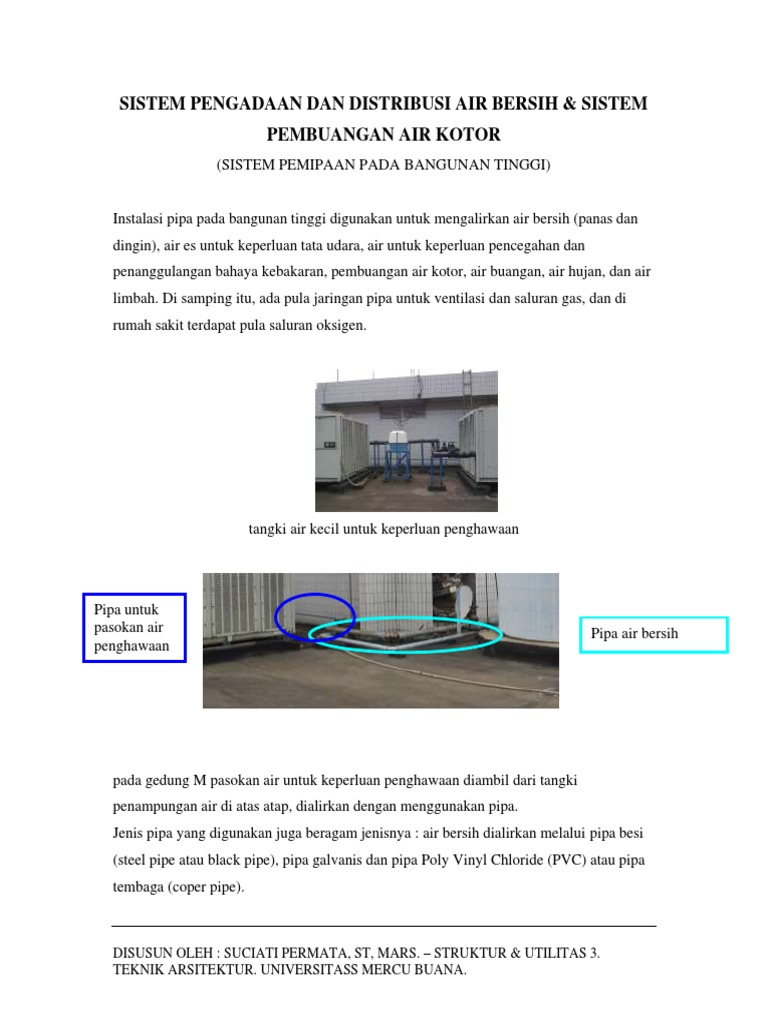

SISTEM PENGADAAN DAN DISTRIBUSI AIR BERSIH & SISTEM

PEMBUANGAN AIR KOTOR

(SISTEM PEMIPAAN PADA BANGUNAN TINGGI)

Instalasi pipa pada bangunan tinggi digunakan untuk mengalirkan air bersih (panas dan
dingin), air es untuk keperluan tata udara, air untuk keperluan pencegahan dan
penanggulangan bahaya kebakaran, pembuangan air kotor, air buangan, air hujan, dan air
limbah. Di samping itu, ada pula jaringan pipa untuk ventilasi dan saluran gas, dan di
rumah sakit terdapat pula saluran oksigen.

tangki air kecil untuk keperluan penghawaan

Pipa untuk
pasokan air Pipa air bersih
penghawaan utama

pada gedung M pasokan air untuk keperluan penghawaan diambil dari tangki
penampungan air di atas atap, dialirkan dengan menggunakan pipa.
Jenis pipa yang digunakan juga beragam jenisnya : air bersih dialirkan melalui pipa besi
(steel pipe atau black pipe), pipa galvanis dan pipa Poly Vinyl Chloride (PVC) atau pipa
tembaga (coper pipe).

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
Jaringan pipa diatur menurut arah vrtikal (riser, downfeed atau stand pipe) yang
disembunyikan dalam saluran di dalam tembok (shaft). Sedangkan pada arah horizontal
biasanya ditemptkan diatas langit-langit atau di lantai instalasi (lantai mekanik dan
elektrik). Untuk membedakan pipa yang satu dengan yang linnya, maka pipa diberi warna
dan diberi arah alirannya.

Jaringan pipa air bersih

Untuk memasok kebutuhan air bersih pada bangunan tinggi biasanya digunakan pompa
agar air dapat disalurkan ketampat yang letaknya jauh dari permukaan tanah dan jika
bangunanannya sangat tinggi maka jaringan pemipaan dibagi menjadi beberapa zona.

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
Pada gedung M hanya terdapat satu zona, karena gedung M hanya memiliki 12 tingkat,
sehingga jaringan pemipaan yang dibutuhkan hanya satu zona.
Pada umumnya terdapat dua system pasokan air bersih, yaitu system pasokan ke atas
(baik dengan maupun tanpa tangki penampung air), dan pasokan ke bawah (down feed).
Pada system pasokan ke atas, air bersih dialirkan dengan menggunakan tenaga pompa,
sedangkan pada pasokan kebawah tangki digunakan untuk mengisi tangki air di atas atap.

(pasokan ke atas (dengan tangki air))

(pasokan ke atas (tanpa tangki air)) pasokan kebawah

Dengan menggunakan sakelar pelampung, pompa akan berhenti bekerja jika air dalam
tangki sudah penuh dan selanjutnya air disalurkan dengan memanfaatkan gaya gravitasi.
Pompa yang biasa digunakan untuk bangunan tinggi adalah pompa sentrifugal.

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
Pada gedung M system pasokan air yang digunakan adalah system pasokan ke bawah,
dimana tangki penampungan air diletakkan pada bagian teratas gedung dan dialirkan ke
bawah dengan memanfaatkan gaya gravitasi.

tangki penampungan air di atas atap gedung M

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.
TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
Tangki air bawah tanah pada gedung M, sumber air diperoleh dari PAM dan sumur air
bawah tanah. Dari tangki air bawah tanah, air dipompa ke tangki air di atas atap, dan
kemudian didistribusikan ke toilet dengan menggunakan gaya gravitasi.
Selanjutnya air panas biasa dihasilkan oleh peralatan pemanas air, dari yang kapasitasnya
kecil sampai dengan yang kapasitasnya besar. Pemanas air ini ada yang menggunakan
pembakaran gas, listrik atau tenaga surya. Gedung M tidak terdapat peralatan pemanas
air.

pemanas air kapasitas kecil

pemanas air kapasitas besar

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
 pemanas air tenaga surya

Pada bangunan yang membutuhkan pasokan air dengan mutu yang terjamin (bebas dari
polutan) atau penggunaan air yang didaur ulang, sama halnya pada kepeluan untuk kolam
renang, maka pasokan air perlu disaring melalui alat penyaring bertekanan (pressure
filter). Selanjutnya pasokan air tersebut ditambahi kaporit untuk mematikan kuman-
kuman yang ada melalui alat pemberi kaporit.

alat penyaring air bertekanan

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
 alat pemberi kaporit

Jaringan pipa air kotor dan pipa ventilasi

Dalam praktek biasanya gambar pemipaan menggunakan diagram isometric. Penggunaan

diagram isometric dimaksudkan agar secara rinci kita dapat mengetahui jenis, jumlah
serta ukuran pipa beserta alat penyambungnya.

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
Perangkap
udara

Pipa
horizontal

Pipa vertikal
utama

CO : lubang kontrol
untuk pembersihan

percabangan jaringan pipa air kotor dan ventilasi

Air kotor atau air buangan dari wastafel, closet, urinal, bak mandi, dll mengalir melalui
pipa-pipa vertical yang kemudian bertemu pada pipa horizontal yang tertanam pada lantai
(biasa dengan tingkat kemiringan 2% dari panjang pipa tersebut). Kemudian dialirkan ke

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
pipa air kotor vertical dan menuju saluran utama pembuangan air kotor. Masuk ke bak
control dan mengalir ke riol kota.

lubang ventilasi di atap bangunan pada gedung M

Untuk menghidari masuknya udara yang baunya tidak sedap, maka pada saluran
pembuangan dipasang perangkap udara, berupa genangan air yang tertahan akibat adanya
sekat perangkap (menggunakan konsep bejana berhubungan). Perangkap udara dapat
berbentuk pipa, tabung, bak control atau leher angsa. Perangkap udara ini juga dapat
mencegah masuknya binatang kecil (kecoa, tikus, dll) ke dalam ruangan melalui pipa.

perangkap udara pipa dan tabung

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
Untuk air buangan atau air kotor yang mengandung lemak, perlu digunakan perangkap
minyak (grease trap).

perangkap lemak

Dan untuk memudahkan perbaikanatau pembersihan saluran pipa jika terjadi penymbatan
oleh benda-benda atau kotoan-kotoran pada saluran pembuangan disediakan lubang
control untuk pembersihan yang dapat ditempatkan pada lantai atau berupa sumbat pada
ujung pipa.

lubang control untuk pembersihan

DISUSUN OLEH : SUCIATI PERMATA, ST, MARS. – STRUKTUR & UTILITAS 3.

TEKNIK ARSITEKTUR. UNIVERSITASS MERCU BUANA.
Untuk menghemat penggunaan pipa vertical, lubang saluran pemipaan (plumbing shaft)
untuk distribusi air bersih, air kotor, air buangan dan pipa ventilasi biasanya diletakan di
dalam dinding diantara dua ruang WC yang bersebelahan.
