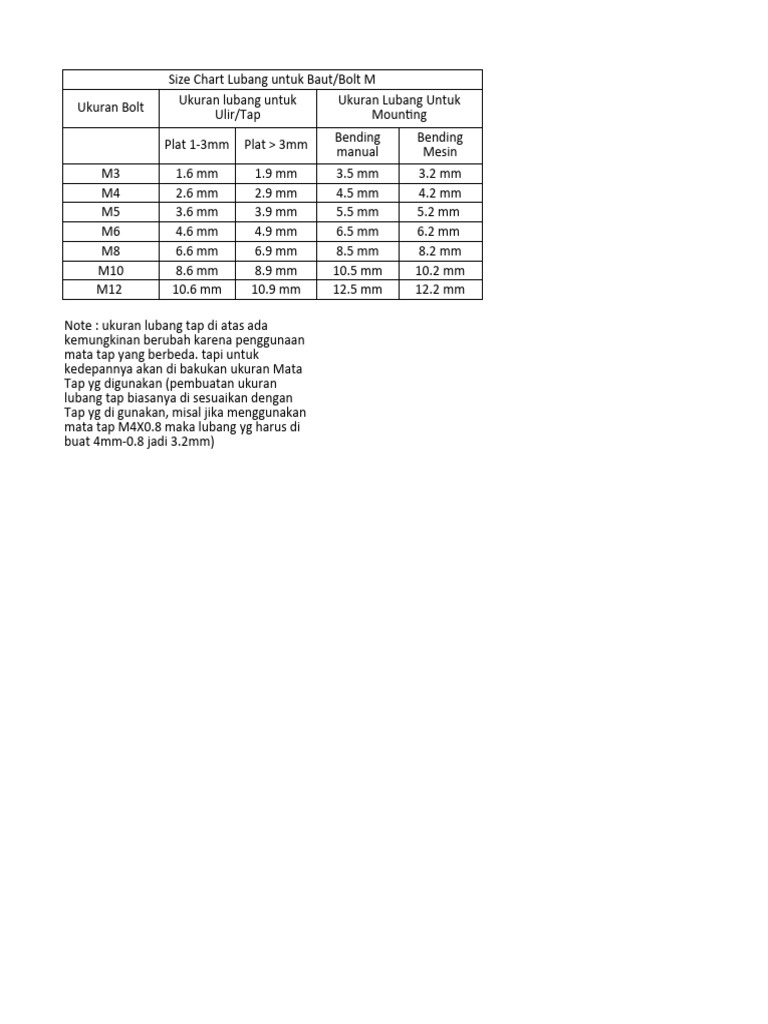

Size Chart Lubang untuk Baut/Bolt M

Ukuran lubang untuk Ukuran Lubang Untuk


Ukuran Bolt
Ulir/Tap Mounting
Bending Bending
Plat 1-3mm Plat > 3mm
manual Mesin
M3 1.6 mm 1.9 mm 3.5 mm 3.2 mm
M4 2.6 mm 2.9 mm 4.5 mm 4.2 mm
M5 3.6 mm 3.9 mm 5.5 mm 5.2 mm
M6 4.6 mm 4.9 mm 6.5 mm 6.2 mm
M8 6.6 mm 6.9 mm 8.5 mm 8.2 mm
M10 8.6 mm 8.9 mm 10.5 mm 10.2 mm
M12 10.6 mm 10.9 mm 12.5 mm 12.2 mm

Note : ukuran lubang tap di atas ada


kemungkinan berubah karena penggunaan
mata tap yang berbeda. tapi untuk
kedepannya akan di bakukan ukuran Mata
Tap yg digunakan (pembuatan ukuran
lubang tap biasanya di sesuaikan dengan
Tap yg di gunakan, misal jika menggunakan
mata tap M4X0.8 maka lubang yg harus di
buat 4mm-0.8 jadi 3.2mm)
