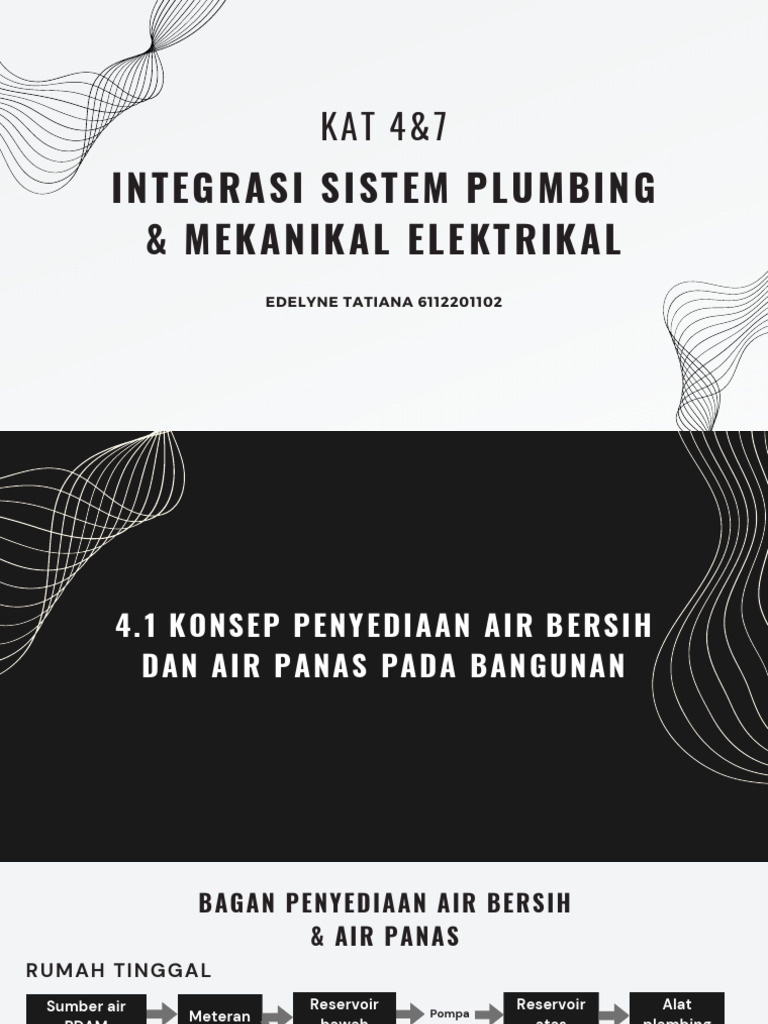

KAT 4&7

INTEGRASI SISTEM PLUMBING

& MEKANIKAL ELEKTRIKAL
EDELYNE TATIANA 6112201102
4.1 KONSEP PENYEDIAAN AIR BERSIH
DAN AIR PANAS PADA BANGUNAN
 BAGAN PENYEDIAAN AIR BERSIH
& AIR PANAS
RUMAH TINGGAL
Sumber air Reservoir Reservoir Alat
Meteran Pompa
PDAM bawah atas plambing

Alat
Pemanas air
plambing

KEDAI KOPI
Reservoir Reservoir Alat
Pompa
bawah atas plambing

Alat
Pemanas air
plambing
 PERALATAN SANITER RUMAH TINGGAL

Kloset tangki gelontor 3 unit

Wastafel cuci tangan 3 unit

Bak cuci dapur 1 unit

Pemanas air 4 unit

Wastafel cuci tangan Kloset tangki gelontor
Flor drain 4 unit

Bak cuci dapur Water heater

 PERALATAN SANITER KEDAI

Kloset tangki gelontor 4 unit

Wastafel cuci tangan 6 unit

Bak cuci dapur 1 unit

Pemanas air 1 unit

Wastafel cuci tangan Kloset tangki gelontor
Floor drain 4 unit

Bak cuci dapur Water heater

 PERHITUNGAN VOLUME AIR BERSIH
VOLUME AIR BERSIH RUMAH TINGGAL
Berdasarkan jumlah penghuni
Jumlah penghuni = 4 org anggota keluarga + 2
org staff = 6 orang
T = 10 jam sehari (tabel 4)
Pemakaian air rata-rata sehari = 160 l/orang
per hari (tabel 4)
Qd = 160 x 6 = 960 l/hari = 0.960 m3/hari
Qh = Qd / T = 0.96/10 = 0.096 m3/jam
Pemakaian air pada jam puncak dengan
konstanta c1 = 2
Qh max = c1 x Qh = 2 x 0.096 = 0.192 m3/jam
Pemakain air pada menit puncak dengan
konstanta c2 = 4
Qm max = c2 x (Qh/60) = 4 x (0.15/60) =
0.0064 m3/menit
VOLUME AIR BERSIH KEDAI
Berdasarkan jumlah pengguna
Jumlah pengguna = 4 staff + 1 pemilik + 82
pelanggan = 87 orang
T = 7 jam sehari (tabel 4)
Pemakaian air rata-rata sehari = 15 l/orang
per hari (tabel 4)
Qd = 15 x 87 = 1305 l/hari = 1,305 m3/hari
Qh = Qd / T = 1.305/8 = 0.19 m3/jam
Pemakaian air pada jam puncak dengan
konstanta c1 = 2
Qh max = c1 x Qh = 2 x 0.19 = 0.38 m3/jam
Pemakain air pada menit puncak dengan
konstanta c2 = 4
Qm max = c2 x (Qh/60) = 4 x (0.19/60) =
0.013 m3/menit
 PERHITUNGAN VOLUME RESERVOIR BAWAH

VOLUME RESERVOIR BAWAH RUMAH TINGGAL VOLUME RESERVOIR BAWAH KEDAI

Variabel yang menentukan : Ts PDAM = T = 7 jam
1.Qd = kebutuhan sehari Qs PDAM= 25 ltr/menit = 1,5 m3 /jam
2.Qs = kemampuan penyediaan Qd = 21.75 m3 /hari
3.Ts = Lama waktu pengisian VR = Qd – (Qs x Ts) = 1.305 - (1,5 x 7) = -9.195 m3

Variabel yang dicari : Karena VR adalah pencadangan untuk 1 hari maka dari
VR = Volume reservoir bawah hasil perhitungan yang negatif diambil angka sesuai
kebutuhan sehari yaitu sebesar 1.3 m3 atau 1300 l
Ts PDAM = T = 8 jam
Qs PDAM= 25 ltr/menit = 1,5 m3 /jam
Qd = 1.5 m3 /hari
VR = Qd – (Qs x Ts) = 0.96 - (1,5 x 8) = -11.04 m3

Karena VR adalah pencadangan untuk 1 hari maka

dari hasil perhitungan yang negatif diambil angka
sesuai kebutuhan sehari yaitu sebesar 0.96 m3
atau 960 l
 PERHITUNGAN VOLUME RESERVOIR ATAS
VOLUME RESERVOIR ATAS RUMAH TINGGAL
Ts PDAM : 1,5 m3/jam
Tpu = 10 menit (sumber: halaman 57)
Tp = 30 menit (sumber: halaman 57)
Ts = 8 JAM (sumber: senilai T)
Qhmax = 0,192 m3/jam = 3.2 ltr/mnt = Qmax =Qpu
Qmmax = 0.0064 m3/menit = 6.4 l/menit = Qp
VE = (Qp - Qmax)Tp + (Qpu x Tpu)
= (6.4-3,2)30 + (3,2x10)
= 128 l
VOLUME RESERVOIR ATAS KEDAI
Ts PDAM : 1,5 m3/jam
Tpu = 10 menit (sumber: halaman 57)
Tp = 30 menit (sumber: halaman 57)
Ts = 8 JAM (sumber: senilai T)
Qhmax = 0.38 m3/jam = 6.3 ltr/mnt = Qmax =Qpu
Qmmax = 0.013 m3/menit = 13 l/menit = Qp
VE = (Qp - Qmax)Tp + (Qpu x Tpu)
= (13-6.3)30 + (6.3x10)
= 264 l
 PERHITUNGAN KEBUTUHAN AIR PANAS

KEBUTUHAN AIR PANAS RUMAH TINGGAL KEBUTUHAN AIR PANAS ATAS KEDAI

Jumlah pengguna = 4 orang anggota keluarga Jumlah pengguna = 3 orang staff

Rata-rata pemakaian air panas sehari (qd) = 100 l Rata-rata pemakaian air panas sehari (qd) = 15 l
(tabel 2) Qh = 1/5
Qh = 1/7 v = 2/5
v = 1/5 y = 1/6
y = 1/7 Th = 60 derajat celcius
Th = 60 derajat celcius Tc = 10 derajat celcius
Tc = 10 derajat celcius
Qd = = N x qd = 3 x 15 = 45 L/hari
Qd = = N x qd = 4 x 100 = 400 L/hari Qh max = Qd x qh = 45 x 1/5 = 9 l/jam
Qh max = Qd x qh = 400 x 1/7 = 57.1 l/jam V = Qd x v = 45 x 2/5 = 18 l
V = Qd x v = 400 x 1/5 = 80 l H = Qd x y x (Th-Tc)
H = Qd x y x (Th-Tc) = 45 x 1/6 x (60-10)
= 400 x 1/7 x (60-10) = 375 watt
= 2857,14 watt
 BROSUR

Wastafel Toto Lw 523 Nj

BROSUR
 4.2 KONSEP PENGELOLAAN &
PENYEDIAAN AIR KOTOR DAN AIR
HUJAN PADA BANGUNAN
 BAGAN PENGOLAHAN AIR KOTOR
RUMAH TINGGAL & KEDAI

GREY WATER
Saluran air
Alat plambing Bak kontrol Sumur resapan Alam
kotor

BLACK WATER

Alat plambing Saluran tinja Septic tank Sumur resapan Alam

Septic tank, bak kontrol, dan sumur resapan kedai & rumah dipisah
 PERHITUNGAN VOLUME AIR KOTOR &
DIMENSI SEPTIC TANK KEDAI

STANDAR : Ukuran total tangki septik yang dikuras 1

Volume air kotor = 0,057-0,086 m3/orang tahun :
Jumlah pengguna : 87 orang PxLxT = 4, 959
P x 1,6 x 1 = 4, 959
Volume air kotor = N x 0,057 P = 3,1
= 87 x 0,057
= 4, 959 m3 Ukuran minimal tangki septic (sudah
ditambah ruang udara) :
Ruang air kotor baku = ⅔ x 0.342 P x L x (T+0,3) = 3.1 x 1.6 x (1 + 0,3) m3
= 3,306 m3 = (3,1 x 1,6 x 1,3) m3

Ruang lumpur = ⅓ x 4.959

= 1.653

Jika direncanakan dikuras :

Per 2 tahun : 2 x 1,653 = 3,306 m3
 PERHITUNGAN VOLUME AIR KOTOR &
DIMENSI SEPTIC TANK RUMAH TINGGAL
STANDAR : Ukuran total tangki septik yang dikuras 1 tahun :
Volume air kotor = 0,14-0,17 m3/orang PxLxT = 1.02
Jumlah pengguna : 6 orang P x 0.9 x 0,9 = 1.02
P = 1.25 m
Volume air kotor = N x 0,17 Karena dimensi minimal p adalah 1,5 m, maka ukuran
= 6 x 0,17 tangki septik (belum ditambah ruang udara) menjadi :
= 1.02 m3 (1,5 x 0.9 x 0,9) m3

Ruang air kotor baku = ⅔ x 1.02
= 0.68 m3
Ruang lumpur = ⅓ x 1.02
= 0,34 m3
Jika direncanakan dikuras :
Per 2 tahun : 2 x 0.34 = 0.68 m3
Ukuran minimal tangki septic (sudah ditambah ruang udara) :
P x L x (T+0,3) = 1,5 x 0.9 x (0,9 + 0,3) m3
= (1,5 x 0,9 x 1,2) m3
Untuk itu, volume ruang air kotor baku menjadi :
1,62 x 2/3 = 1,08 m3
Dan volume ruang lumpur menjadi :
1.62 x 1/3 = 0,54 m3
Jika direncanakan dikuras per 2 tahun :
2 x 0,54 = 1,08 m3
 PERHITUNGAN DIMENSI SUMUR RESAPAN
KEDAI
1 sumur resapan tanah lempung pasir yang melayani 2 K =L/T
orang diperlukan luas 4,5 m2 = 195,75/10
= 19,58 m
Jumlah pengguna = 87 orang
Tinggi muka air tanah = 10 m Untuk 2 sumur resapan :
d = K/pi
L = N x luas efektif bidang absorpsi = 1/2 x 19,58/3,14
= 87 x 2,25 m2 = 3,12 m
= 195.75 m2
Untuk 3 sumur resapan :
Karena permukaan atas bid. resap min 30-40 cm di d = K/pi
bawah muka tanah dan alas bidang resap min 60 cm di = 1/3 x 19,58/3,14
atas muka air tanah, maka : = 2,07 m
T = 10 - 0,6 - 0,4
=9m
 PERHITUNGAN DIMENSI SUMUR RESAPAN
RUMAH TINGGAL
1 sumur resapan tanah lempung pasir yang melayani 2 K =L/T
orang diperlukan luas 4,5 m2 = 13.5/2,6
= 5.19 m
Jumlah pengguna = 6 orang
Tinggi muka air tanah = 10 m Untuk 1 sumur resapan :
L = N x luas efektif bidang absorpsi d = K/pi
= 6 x 2,25 m2 = 5.19/3,14
= 13.5 m2 = 1.65 m

Karena permukaan atas bid. resap min 30-40 cm di Untuk 2 sumur resapan :
bawah muka tanah, maka bila diambil kedalaman sumur d = 1/2 x K/pi
resapan 3 m Tnya menjadi: = 1/2 x 5.19/3,14
T = 3 - 0,4 = 0.83 m
= 2,6 m
 BAGAN PENGOLAHAN AIR HUJAN

Air hujan

Talang air hujan Storm drain Bak kontrol Sumur resapan Alam
 DIMENSI ATAP KEDAI KOPI

Atap memiliki dua bagian yakni bagian depan dan belakang dengan dimensi masing-masing 90.36 m2
Penempatan talang vertikal berada di tiap ujung talang horizontal
Tiap satu talang turun melayani 45.18 m2

18m x 5.02m 45.18 m2 45.18 m2

18m x 5.02m 45.18 m2 45.18 m2

 DIMENSI LEADER KEDAI KOPI

Dimensi leader untuk melayani 45,18 m2 adalah 50 mm

 DIMENSI GUTTER KEDAI KOPI
Dimensi gutter untuk melayani 45,18 m2 adalah 125 mm dengan kemiringan 0,5%
 DIMENSI STORM DRAIN KEDAI KOPI

Dimensi storm drain untuk melayani 45,18 m2 adalah 75 mm dengan kemiringan 1%

 DIMENSI ATAP RUMAH TINGGAL

Atap memiliki tiga bagian, yaitu bagian depan yang luasnya 108m2, belakang bagian kiri dan kanan yang
luasnya 49,6m2, serta belakang bagian tengah yang luasnya 4,16m2
Penempatan talang vertikal berada di tiap ujung talang horizontal
Tiap satu talang turun melayani 108m2, 4,16m2, dan 49,6m2

8m x 6.2m 8m x 6.2m 49.6m2 49.6m2

4m x 1,04m 4.16 m2

20m x 5.4m 54m2 54m2

 DIMENSI LEADER RUMAH TINGGAL
Diameter leader untuk melayani 54 m2 adalah 50 mm
Diameter leader untuk melayani 46.9 m2 adalah 50 mm
Diameter leader untuk melayani 4.16 m2 adalah 50 mm
 DIMENSI GUTTER RUMAH TINGGAL
Diameter gutter untuk melayani 54 m2 adalah 125 mm dengan kemiringan 0,5%
Diameter gutter untuk melayani 46.9 m2 adalah 125 mm dengan kemiringan 0,5%
Diameter gutter untuk melayani 4.16 m2 adalah 75 mm dengan kemiringan 0,5%
 DIMENSI STORM DRAIN KEDAI KOPI

Diameter storm drain untuk melayani 54 m2 adalah 75 mm dengan kemiringan 1%

Diamter storm drain untuk melayani 46.9 m2 adalah 75 mm dengan kemiringan 1%
Diameter storm drain untuk melayani 4.16m2 adalah 75 mm dengan kemiringan 1%
BROSUR TALANG
7.1 KONSEP PENYEDIAAN LISTRIK
PADA BANGUNAN
LISTRIK dibutuhkan untuk mendukung sistem HVAC, PENERANGAN,
TRANSPORTASI VERTIKAL, serta penggunaan alat elektronik lainnya.

Sumber listrik didapat dari PLN

 SKEMA ALIRAN LISTRIK RUMAH DAN KEDAI

UNIT
MCB LT. 1
ELEKTRIKAL
GARDU
KWH METER
DISTRIBUSI
2200 W
20 kV/220V UNIT
MCB LT. 2
ELEKTRIKAL
 SKEMA ALIRAN LISTRIK RUMAH

LAMPU
UNIT
AC
ELEKTRIKAL
INDOOR ELEVATOR
MCB LT. 1 STOPKONTAK
UNIT
ELEKTRIKAL LAMPU
OUTDOOR

LAMPU
UNIT
MCB LT. 2 ELEKTRIKAL STOPKONTAK
INDOOR
AC
 SKEMA ALIRAN LISTRIK KEDAI
LAMPU
UNIT
AC
ELEKTRIKAL
INDOOR STOPKONTAK
MCB LT. 1
UNIT
ELEKTRIKAL LAMPU
OUTDOOR

UNIT LAMPU
MCB LT. 2 ELEKTRIKAL STOPKONTAK
INDOOR AC
 PERHITUNGAN BEBAN LISTRIK KEDAI KOPI

Jenis beban listrik Perhitungan Hasil

Beban penerangan 176 m2 x 33 watt 5808 watt

Stop kontak 176 m2 x 22 watt 3872 watt

Rupa-rupa daya 176 m2 x 11 watt 1936 watt

keliling lt. 1 = 2(16m + 6.5m) = 45m2

Penerangan keliling lt.1 keliling 2 lantai = 2 x 45m2 = 90m2 1530 watt

90m2 x 17 watt

AC split 2 PK 1 x 1920 watt 1920 watt

AC split 1 PK 3 x 800 watt 2400 watt

Total daya yang diperlukan 17466 watt

PERHITUNGAN BEBAN LISTRIK RUMAH TINGGAL
Jenis beban listrik Perhitungan Hasil
Total daya yang
Beban penerangan 260,3 m2 x 33 watt 8586,6 watt diperlukan untuk kedai
dan rumah tinggal
Stop kontak 260,3 m2 x 22 watt 5724,4 watt = 17466 watt + 23980.6
watt
Rupa-rupa daya 260,3 m2 x 11 watt 2862,2 watt = 41446.6 watt

keliling lt. 1 = 2(18 m + 7,5 m) + 2 x 4m Pengajuan daya PLN :

= 59 m gol. Tarif pelayanan
Penerangan keliling lt.1 2006 watt sosial; kecil s.d.
keliling 2 lantai = 2 x 59 m = 118 m sedang; tegangan
rendah (S2-TR) 450 VA
118 m x 17 watt ~ 200 kVA

Penerangan parkir 36 m2 x 1,1 watt 39.6 watt

AC split 1 PK 4 x 800 watt 3200 watt

Elevator 260.3 m2 x 6 watt 1561.8 watt

Total daya yang diperlukan 23980.6 watt

PERHITUNGAN JUMLAH LAMPU PADA
RUANG KELUARGA
 PERHITUNGAN JUMLAH LAMPU PADA
RUANG KELUARGA

Aktivitas : Average visual task (500)

Luas ruangan : 6m x 4.5 m = 27m2
Jumlah lumen = 27 x 500 = 13500 lumen

Menggunakan lampu TL White dengan efisiensi

80 lumens/watt

13500/80 = 168,75 watt

8 watt 13 watt 17 watt 20 watt

22 buah 13 buah 10 buah 9 buah

7.2 KONSEP PENGKONDISIAN UDARA
BUATAN PADA BANGUNAN
 KONSEP PENGKONDISIAN UDARA

HVAC : Heating, Ventilating, Air Conditioning

Dicapai dengan menggunakan ventilasi buatan (aktif), ventilasi alami (pasif), dan
pengkondisian udara

Sistem tata udara yang digunakan dalam rumah tinggal dan kedai kopi
adalah SISTEM AC SPLIT WALL

Pengkondisian udara juga diupayakan dengan menyediakan bukaan di

tiap ruang dalam rumah dan kedai

Dengan demikian, diperlukan unit indoor dan outoor AC

AC ditempatkan pada setiap kamar di rumah tinggal, dan lantai 1 kedai.

Karena lantai 2 kedai bersifat terbuka, maka tidak diperlukan adanya AC
BROSUR AC
7.3 KONSEP TRANSPORTASI VERTIKAL
PADA BANGUNAN
 KONSEP TRANSPORTASI VERTIKAL

Transportasi vertikal dicapai dengan menggunakan elevator machine room

less (MRL). Itu berarti mesin elevator akan diletakkan di bagian atas kabin
sehingga tidak ada ruang mesin yang menonjol pada bagian atap
Elevator diletakkan di rumah tinggal, sehingga ukurannya diambil yang paling
kecil
