Mata Kuliah: Fisika Terapan Nomor: 08 Waktu: 2 Jam

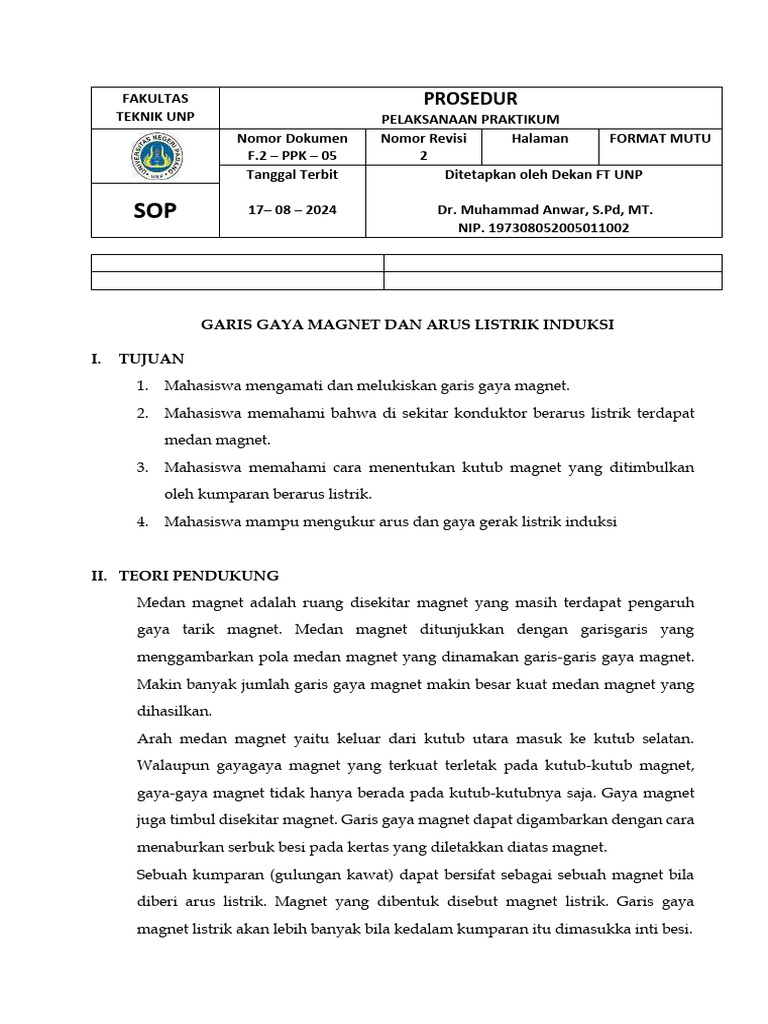

GARIS GAYA MAGNET DAN ARUS LISTRIK INDUKSI
I. TUJUAN
1. Mahasiswa mengamati dan melukiskan garis gaya magnet.
2. Mahasiswa memahami bahwa di sekitar konduktor berarus listrik terdapat
medan magnet.
3. Mahasiswa memahami cara menentukan kutub magnet yang ditimbulkan
oleh kumparan berarus listrik.
4. Mahasiswa mampu mengukur arus dan gaya gerak listrik induksi
II. TEORI PENDUKUNG
Medan magnet adalah ruang disekitar magnet yang masih terdapat pengaruh
gaya tarik magnet. Medan magnet ditunjukkan dengan garisgaris yang
menggambarkan pola medan magnet yang dinamakan garis-garis gaya magnet.
Makin banyak jumlah garis gaya magnet makin besar kuat medan magnet yang
dihasilkan.
Arah medan magnet yaitu keluar dari kutub utara masuk ke kutub selatan.
Walaupun gayagaya magnet yang terkuat terletak pada kutub-kutub magnet,
gaya-gaya magnet tidak hanya berada pada kutub-kutubnya saja. Gaya magnet
juga timbul disekitar magnet. Garis gaya magnet dapat digambarkan dengan cara
menaburkan serbuk besi pada kertas yang diletakkan diatas magnet.
Sebuah kumparan (gulungan kawat) dapat bersifat sebagai sebuah magnet bila
diberi arus listrik. Magnet yang dibentuk disebut magnet listrik. Garis gaya
magnet listrik akan lebih banyak bila kedalam kumparan itu dimasukka inti besi.
Hukum Faraday
Michael Faraday, bapak penemu listrik, menemukan bahwa GGL (Gaya Gerak
Listrik) hasil induksi magnet bergantung pada laju perubahan fluks magnet yang
melalui suatu kumparan. Melalui penelitiannya ia menyimpulkan bahwa: GGL
induksi yang timbul di antara ujung-ujung loop penghantar berbanding lurus
dengan laju perubahan fluks magnet yang dilingkupi oleh loop penghantar
tersebut.
dθ
e = -N
dt
e = ggl induksi (volt)
N = Jumlah lilitan kawat
θ = Fluks magnet (weber)
t = waktu (detik)
III. ALAT DAN BAHAN
1. Galvanometer
2. Magnet Batang
3. Kumparan
4. Sumber tegangan DC 6 Volt
5. Serbuk besi
6. Inti besi
7. Saklar
8. Kabel penghubung
IV. PETUNJUK KERJA
a. Percobaan Pada Magnet Batang
1. Letakkan kertas diatas sebuah magnet batang (kertas tidak menempel
dengan magnet).
2. Taburkan serbuk besi secara merata dan tipis diatas kertas.
3. Ketukkan kertas dengan perlahan dan amati.
4. Lukiskan pola penyebaran serbuk besi.
5. Tentukan mana kutub Utara dan Selatan Magnet.
6. Ulangi percobaan tersebut dengan 2 buah magnet batang, untuk kutub
yang sejenis dan berlawanan jenis.
b. Percobaan Pada Magnet Listrik
1. Buatlah rangkaian seperti Gambar 1. (dalam kumparan ada inti besi).
2. Taburkan serbuk besi secara merata dan tipis pada kertas yang diletakkan
diatas fiberglass pada kumparan.
3. Amati dan lukiskan pola penyebaran serbuk besi.
c. Percobaan Arus Listrik Induksi
1. Buatlah rangkaian seperti Gambar 2. (dalam kumparan ada inti besi)
2. Gerakkan kutub Utara magnet batang ke ujung kumparan dengan arah
mendekati, kemudian menjauhi dengan gerakan lambat. (Perhatikan Tabel
1)
3. Catat angka maksimum yang ditunjukkan Galvanometer untuk gerakkan
mendekati dan menjauhi.
4. Ulangi langkah 2 – 3 untuk kutub Selatan.
5. Buatlah rangkaian seperti Gambar 3.
6. Kedua kumparan didekatkan (dalam kumparan ada inti besi)
7. Catat angka maksimum yang ditunjukkan oleh galvanometer pada saat
skalat ditutup (ON) dan dibuka (OFF) pada Tabel 2.
d. Percobaan Generator Listrik
1. Perhatikan Gambar 4.
2. Letakkan magnet U pada kedudukannya.
3. Pasang kabel output ke terminal DC.
4. Putar generator dengan memutar engkol searah jarum jam. Perhatikan nyala
lampu LED.
5. Putar engkol berlawanan arah jarum jam. Perhatikan nyala lampu LED.
6. Tukarkan posisi magnet U pada kedudukannya dan ulangi langkah 3 dan 4.
7. Selanjutnya pindahkan kabel output ke terminal AC
8. Lakukan sesuai dengan perintah nomor 4, 5, dan 6
9. Jelaskan gejala yang diamati pada percobaan tersebut?
V. GAMBAR RANGKAIAN
Gambar 1 Gambar 2
Gambar 3 Gambar 4
VI. TABEL PENGUKURAN
Tabel 1
Arus Induksi Untuk Arah Gerak
Gerakan Kutub Magnet
Mendekati Menjauhi
Lambat Utara
Cepat Utara
Lambat Selatan
Cepat Selatan
Tabel 2
Saklar I (μA)
Ditutup (ON)
Dibuka (OFF)
