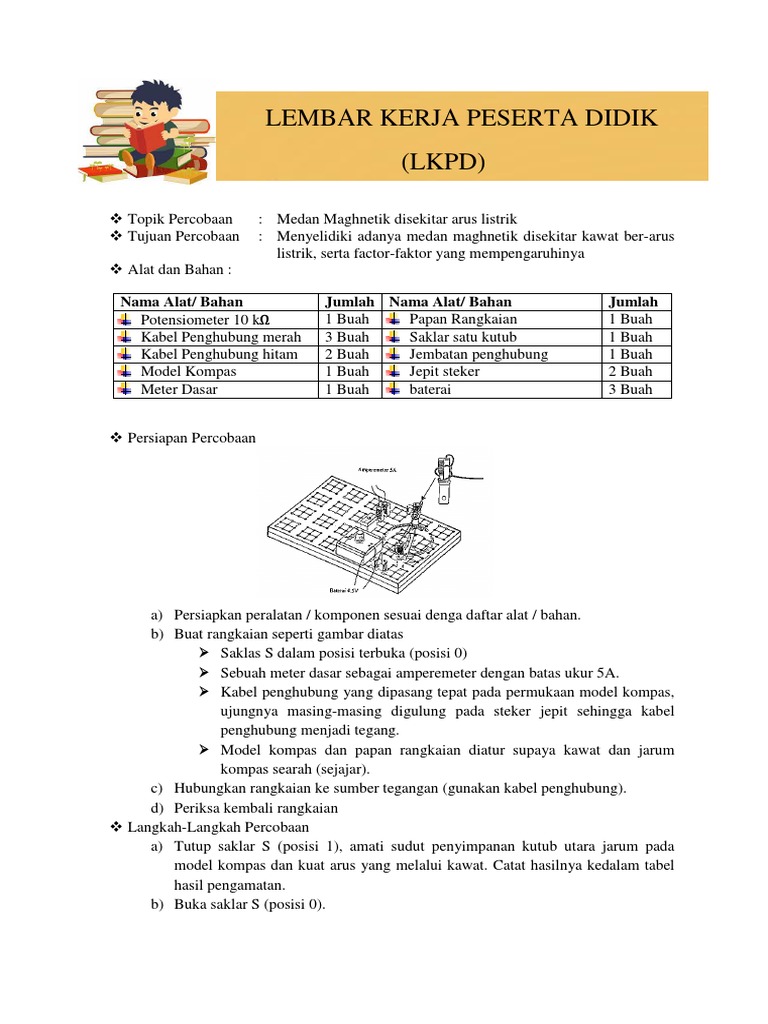

LEMBAR KERJA PESERTA DIDIK

(LKPD)

 Topik Percobaan : Medan Maghnetik disekitar arus listrik

 Tujuan Percobaan : Menyelidiki adanya medan maghnetik disekitar kawat ber-arus
listrik, serta factor-faktor yang mempengaruhinya
 Alat dan Bahan :

Nama Alat/ Bahan Jumlah Nama Alat/ Bahan Jumlah

Potensiometer 10 kΩ 1 Buah Papan Rangkaian 1 Buah
Kabel Penghubung merah 3 Buah Saklar satu kutub 1 Buah
Kabel Penghubung hitam 2 Buah Jembatan penghubung 1 Buah
Model Kompas 1 Buah Jepit steker 2 Buah
Meter Dasar 1 Buah baterai 3 Buah

 Persiapan Percobaan

a) Persiapkan peralatan / komponen sesuai denga daftar alat / bahan.

b) Buat rangkaian seperti gambar diatas
 Saklas S dalam posisi terbuka (posisi 0)
 Sebuah meter dasar sebagai amperemeter dengan batas ukur 5A.
 Kabel penghubung yang dipasang tepat pada permukaan model kompas,
ujungnya masing-masing digulung pada steker jepit sehingga kabel
penghubung menjadi tegang.
 Model kompas dan papan rangkaian diatur supaya kawat dan jarum
kompas searah (sejajar).
c) Hubungkan rangkaian ke sumber tegangan (gunakan kabel penghubung).
d) Periksa kembali rangkaian
 Langkah-Langkah Percobaan
a) Tutup saklar S (posisi 1), amati sudut penyimpanan kutub utara jarum pada
model kompas dan kuat arus yang melalui kawat. Catat hasilnya kedalam tabel
hasil pengamatan.
b) Buka saklar S (posisi 0).
 c) Ubah jarak kawat terhadap kompas dengan cara memindahkan kawat ke ujung
steker jepit, kemudian lakukan seperti gambar a.
d) Buka saklar S (posisi 1), ubah arah arus dengan cara menukar kabel penghubung
baterai yang ke rangkaian. (ingat jangan lupa menukar kabel amperemeter).
Ulangi langkah a sampai c.
e) Ulangi langkah a sapai d untuk kuat arus yang berbeda dengan cara mengatur
potensiometer.
 Hasil Pengamatan
 Tabel Pengamatan
No Kuat Polaritas Listrik Jarak Penyimpangam Kutub U kompas
Arus (I) A B Dekat Jauh Sudut Simpang Arah Simpangan
1 + -
- +
+ -
- +

 Apa yang membuktikan bahwa disekitar arus timbul medan magnetic ?

 Faktor apa saja yang memperngaruhi medan maghnetik ?
 Kesimpulan

……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
 LEMBAR KERJA PESERTA DIDIK
(LKPD)

 Judul Percobaan : Elektromaghnetik

 Tujuan Percobaan : Menyelidiki gejala kemagnetan yang ditimbulkan oleh
kumparan ber-arus listrik dan factor-faktor yang
mempengaruhinya.
 Alat dan Bahan :

Nama Alat/ Bahan Jumlah Nama Alat/ Bahan Jumlah

Potensiometer 50 kΩ 1 Buah Papan Rangkaian 1 Buah
Kabel Penghubung merah 2 Buah Catu-daya 1 Buah
Kabel Penghubung hitam 2 Buah Jembatan penghubung 1 Buah
Model Kompas 1 Buah Kumparan 1000 Lilitan 1 Buah
Meter Dasar 1 Buah Kumparan 500 Lilitan 1 Buah
Saklar 1 Kutub 1 Buah Inti Besi 1 Buah

 Persiapan Percobaan

a) Persiapkan peralatan / komponen sesuai denga daftar alat / bahan.

b) Buat rangkaian seperti gambar diatas
 Gunakan Kumparan 500 Lilitan
 Saklar S dalam posisi terbuka (Posisi 0 )
 Meter dasar sebagai amperemeter dengan batas ukur 1 A
 Model kompas dipasang didekat lubang kumparan 500 Lilitan.
 Hubungkan rangkaian ke sumber tegangan (gunakan kabel penghubung).
 Model kompas dan papan rangkaian diatur supaya jarum kompas tegak
lurus terhadap arah lubang kumparan.
c) Hubungkan catu-daya kesumber PLN (alat masih dalam keadaan mati/off)
d) Pilih tegangan keluaran 3V DC.
e) Hubungkan rangkaian ke catu-daya (gunakan kabel penghubung).
f) Periksa kembali rangkaian.
 Langkah-Langkah Percobaan
a) Hidupkan Catu-daya (on)
b) Tutup saklar S (posisi 1), amati sudut penyimpanan kutub utara jarum pada model
kompas dan kuat arus yang melalui kumparan. Catat hasilnya kedalam tabel hasil
pengamatan.
c) Buka saklar S (posisi 0). Masukkan inti besi I kedalam kumparan, kemudian
lakukan kembali langkah a dan b.
d) Buka saklar S dan ganti kumparan 500 lilitan dengan kumparan 1000 lilitan,
kemudian lakukan kembali langkah a, b, dan c. Catat hasilnya kedalam tabel hasil
pengamatan.
e) Balik arah arus dengan cara menukar tempat kabel penghubung catu-dya kepapan
rangkaian.
f) Ulangi langkah a sampai dengan d untuk kuat arus yang berbeda dengan cara
mengatur potensiometer.
 Hasil Pengamatan
 Tabel Pengamatan
Kuat Arus Polaritas Listrik Kumparan Penyimpangan Kutub U kompas
No
(I) A B Jumlah Lilitan Mediamagnetik Sudut Simpang Arah Simpang
500 Udara
500 Besi
1 + -
1000 Udara
1000 Besi
500 Udara
500 Besi
2 - +
1000 Udara
1000 Udara

 Apa fungsi inti besi pada elektromagnetik ?

 Faktor apa saja yang memperngaruhi elektromaghnetik ?

 Kesimpulan

……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
 LEMBAR KERJA PESERTA DIDIK
(LKPD)

 Judul Percobaan : Gaya Maghnetik ( Lorentz)

 Tujuan Percobaan : Menyelidiki gejala gaya maghnetik yang bekerja pada kawat
ber-arus listrik, dalam medan maghnet
 Alat dan Bahan :

Nama Alat/ Bahan Jumlah Nama Alat/ Bahan Jumlah

Inti Besi I 1 Buah Papan Rangkaian 1 Buah
Kabel Penghubung merah 3 Buah Saklar satu kutub 1 Buah
Kabel Penghubung hitam 2 Buah Jembatan penghubung 3 Buah
Batang Maghnet Alnico 2 Buah Jepit steker 2 Buah
Meter Dasar 1 Buah baterai 4 Buah

 Persiapan Percobaan

a) Persiapkan peralatan / komponen sesuai denga daftar alat / bahan.

b) Buat rangkaian seperti gambar diatas
 Saklas S dalam posisi terbuka (posisi 0)
 Kutub S maghnet yang satu dihubungkan ke kutub U maghnet lainnya
dengan menggunakan inti besi I dan jembatan penghubung sebagai
penumpu, sehingga menyerupai maghnet ladam.
 Sebuah meter dasar sebagai amperemeter dengan batas ukur 5ADC.
 Satu kabel penghubung merah direntangkan secara kendur, dipasang
diantara kedua kutub maghnet dan dihubungkan pada kedua jepit steker
(bila perlu digulung pada jepit steker).
c) Hubungkan rangkaian ke sumber tegangan yang terdiri dari 4 buah baterai seri
(gunakan kabel penghubung).
d) Periksa kembali rangkaian.

 Langkah-Langkah Percobaan
a) Tutup saklar S (posisi 1), amati kuat arus dan arah gerak kabel yang berada
dalam maghnet.
 b) Buka saklar S (posisi 0). Kemudian balik arah arus dengan cara menukar
tempatnya kabel penghubung baterai.
c) Lakukan seperti langkah 1, dan catat haslnya kedalam tabel hasil
pengamatan.
d) Buka saklar S, kemudian perbesar arus dengan cara memperbesar tegangan
sumber. ( Menambahkan sebuah baterai).
e) LAkukan seperti langkah 1 s.d 3, kemudian catat hasilnya kedalam tabel
pengamatan
 Hasil Pengamatan
 Tabel Pengamatan
No Tegangan Kuat Polaritas Simpangan Kawat
Sumber Arus Listrik Arah simpangan Besar Simpangan
(V) (I) A B Masuk Keluar Besar Kecil
+ -
1
- +
+ -
2
- +

 Bagaimana pendapat anda tentang arah dan besar arus dengan arah dan besar
simpangan
 Gambarkan hubungan arah arus dan arah medan maghnetik terhadap arah
simpangan ?
 Kesimpulan

……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
 LEMBAR KERJA PESERTA DIDIK
(LKPD)

 Judul Percobaan : Gaya Gerak Listrik Induksi

 Tujuan Percobaan : Menyelidiki gejala gaya maghnetik yang bekerja pada kawat
ber-arus listrik, dalam medan maghnetgerak listrik induksi pada
sebuah kumparan.
 Alat dan Bahan :

Nama Alat/ Bahan Jumlah Nama Alat/ Bahan Jumlah

Kumparan 1000 lilitan 1 Buah Papan Rangkaian 1 Buah
Kabel Penghubung merah 1 Buah Kumparan 500 lilitan 1 Buah
Kabel Penghubung hitam 1 Buah Jembatan penghubung 2 Buah
Batang Maghnet Alnico 2 Buah Meter Dasar 1 Buah

 Persiapan Percobaan

a) Persiapkan peralatan / komponen sesuai denga daftar alat / bahan.

b) Buat rangkaian seperti gambar diatas
 Kumparan 500 Lilitan dipasang pada papan rangkaian.
 Meter dasar 90 digunakan sebagai voltmeter dengan batas ukur 1 V DC.
 Sebuah batang maghnet diletakkan didalam kumparan.
c) Hubungkan kumparan dengan voltmeter (gunakan kabel penghubung).
d) Periksa kembali rangkaian.
 Langkah-Langkah Percobaan
a) Gerakkan magnet keluar kumparan, selama geraknya amati penyimpangan
jarum voltmeter. Catat hasil pengamatan kedalam tabel dibawah.
b) Masukkan kembali maghnet kedalam kumparan seperti semula. Selama
geraknya amati penyimpangan jatum voltmeter dan catat hasilnya kedalam
tabel dibawah.
c) Lakukan langkah 1dan 2 dengan gerakan yang lebih cepat, catat hasilnya
kedalam tabel.
d) Ganti kumparan 500 lilitan dengan kumparan 1000 lilitan, kemudian
lakukan seperti langkah 1 s.d 3 dan catat hasilnya kedalam tabel.
 Hasil Pengamatan
 Tabel Pengamatan
No Kumparan Gerakan maghnet Penyimpamngan Voltmeter
500 1000 keluar Masuk Ke kiri Ke kanan
lambat cepat lambat cepat kecil besar kecil besar
1 x x
2 x
3 x
4 x
5 x x
6 x
7 x
8 x

 Apa yang mempengaruhi besar simpangan jarum voltmeter ?

 Apa yang mempengaruhi arus induksi dalam kumparan ?
 Kesimpulan

……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
 LEMBAR KERJA PESERTA DIDIK
(LKPD)

 Judul Percobaan : Gaya Gerak Listrik Induksi diri

 Tujuan Percobaan : Menyelidiki gejala gaya gerak listrik induksi diri pada sebuah
kumparan.
 Alat dan Bahan :

Nama Alat/ Bahan Jumlah Nama Alat/ Bahan Jumlah

Kumparan 1000 lilitan 1 Buah Papan Rangkaian 1 Buah
Kabel Penghubung merah 1 Buah Lampu Neon 60 V 1 Buah
Kabel Penghubung hitam 1 Buah Jembatan penghubung 3 Buah
Inti Besi I 1 Buah Baterai 2 Buah
Saklar 1 Kutub 1 Buah

 Persiapan Percobaan

a) Persiapkan peralatan / komponen sesuai denga daftar alat / bahan.

b) Buat rangkaian seperti gambar diatas
 Kumparan 100 Lilitan dipasang pada papan rangkaian.
 Lampu neon dipasang parallel dengan kumparan.
 Saklar S dalam keadaan terbuka ( posisi 0).
c) Hubungkan rangkaian dengan baterai (gunakan kabel penghubung).
d) Periksa kembali rangkaian.
 Langkah-Langkah Percobaan
a) Cabut kumparan dari tempatnya kemudian tutup saklar S (posisi 1). Dalam
keadaan ini lampu neon ini terhubung langsung dengan baterai. Amati
keadaan lampu (menyala/tidak menyala).
b) Buka saklar S (posisi 0). Kemudian pasang kembali kumparan pada
tempatnya.
c) Tutup saklar S (posisi 1), dan amati keadaan lampu. Catat hasilnya kedalam
tabel dibawah.
d) Buka saklar S (posisi 1), dan amati keadaan lampu. Catat hasilnya kedalam
tabel dibawah.
 e) Masukkan inti besi 1 kelubang kumparan. Kemudian lakukan langkah 3 dan
4. Catat hasilnya kedalam tabel
 Hasil Pengamatan
 Tabel Pengamatan
No Sakelar Media Magnetik Keadaan Lampu Neon
Ditutup Dibuka Udara Inti Besi Tdk Nyala Nyala Redup Nyala Terang
1 x x
2 x x
3 x x
4 x x

 Ketika Lampu neon terhubung langsung dengan baterai apakah lampu menyala
??
 Kapan Lampu neon menyala ?
 Apa yang menyebabkan lampu neon menyala ?
 Kesimpulan

……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
 LEMBAR KERJA PESERTA DIDIK
(LKPD)

 Judul Percobaan : Transformator

 Tujuan Percobaan : Mempelajari prinsip kerja sebuah transformator
 Alat dan Bahan :

Nama Alat/ Bahan Jumlah Nama Alat/ Bahan Jumlah

Kumparan 1000 lilitan 1 Buah Papan Rangkaian 1 Buah
Kumparan 500 Lilitan 1 Buah Inti Besi U 1 Buah
Kabel Penghubung merah 2 Buah Multimeter 1 Buah
Kabel Penghubung hitam 2 Buah Jembatan penghubung 3 Buah
Inti Besi I 1 Buah Catu-daya 1 Buah
Saklar 1 Kutub 1 Buah

 Persiapan Percobaan

a) Persiapkan peralatan / komponen sesuai denga daftar alat / bahan.

b) Buat rangkaian seperti gambar diatas
 Kumparan 500 Lilitan dipasang sebagai kumparan primer (input).
 Kumparan 1000 Lilitan dipasang sebagai kumparan sekunder (output).
 Pasang inti besi U dan I pada kedua kumparan
 Saklar S dalam keadaan terbuka ( posisi 0).dipasang pada kumparan
primer.
 Multimeter digunakan sebagai voltmeter dengan batas ukur 10 V AC.
c) Hubungkan catu-daya ke sumber tegangan PLN ( alat masih dalam keadaan
mati/off)
d) Pilih tombol tegangan keluaran 3V AC
e) Periksa kembali rangkaian
 Langkah-Langkah Percobaan
a) Hidupkan ctu-daya (on).
b) Tutup saklar S (posisi 1), Kemudian ukur tegangan pada kumparan primer
dan pada kumparan sekunder. Catat hasilnya kedalam tabel hasil
pengamatan.
 c) Buka saklar S (posisi 0), Kemudian ubah tombol tegangan keluaran menjadi
6 volt AC
d) Lakukan seperti langkah 2, dan hasilnya catat kedalam tabel pengamatan
e) Tukarkan tempat kumparan 500 lilitan dengan kumparan 1000 lilitan .
f) Ulangi langkah 3 dan 4 dengan mengubah tombol tegangan keluara catu-
daya pada daya 9 dan 12 volt AC.
 Hasil Pengamatan
 Tabel Pengamatan
Tegangan Output N Primer N Sekunder Vp Vs 𝑁𝑝 𝑉𝑝
catu daya (Np) (Ns) (Volt) (Volt) 𝑁𝑠 𝑉𝑠
1 2 3 4 5 6
3 volt 500 1000
6 volt 500 1000
9 volt 1000 500
12 volt 1000 500

 Bagaimana pendapatmu mengenai hasil pada kolom 5 dan 6 ?

 Tuliskan persamaan hubungan antara tegangan dengan jumlah lilitan pada
sebuah transformator ?
 Kesimpulan

……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
