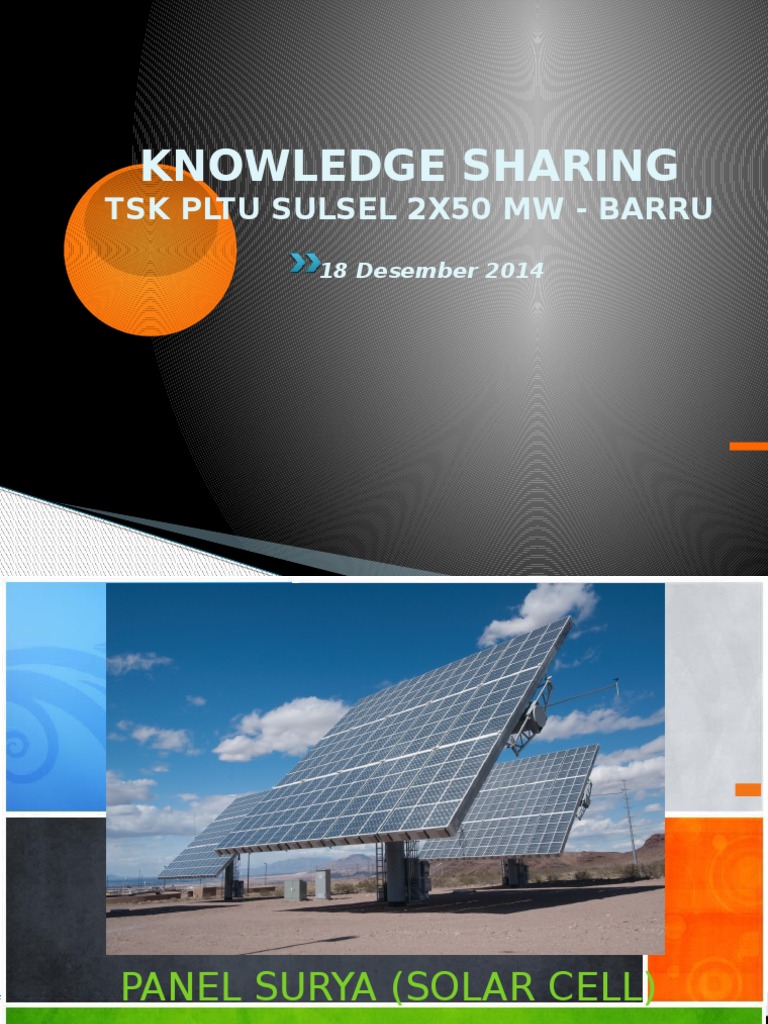

KNOWLEDGE SHARING

TSK PLTU SULSEL 2X50 MW - BARRU

18 Desember 2014

PANEL SURYA (SOLAR CELL)

Oleh : M. Hakiki

Apakah Panel Surya itu

??
Jenis Panel
Surya
PANEL SURYA :
Suatu PANEL
alat yang
tersusun
SURYA
: dari

material
semikonduktor
Suatu alat
yang tersusunyang
dari
dapat
mengubah
sinar
matahari
material semikonduktor yang
energi
listrik
dapatmenjadi
mengubah
sinar
matahari
menjadi energi listrik

Monokrist
Monokrist
al
al
Polikristal
Polikristal
Photovoltai
Photovoltai
c
c

Sejarah sel surya dapat dilihat jauh ke belakang ketika pada tahun 1839 Edmund Becquerel, seorang pemuda Prancis berusia 19
tahun menemukan efek yang sekarang dikenal dengan efek fotovoltaik ketika tengah bereksperimen menggunakan sel larutan
elektrolisis yang dibuat dari dua elektroda. Becquerel menemukan bahwa beberapa jenis material tertentu memproduksi arus
listrik dalam jumlah kecil ketika terkena cahaya.
Era sel surya modern baru dimulai satu abad setelah penemuan fenomena fotovoltaik pertama, yakni ketika tiga peneliti Bell
Laboratories di AS (Chapin, Fullr dan Pearson) secara tidak sengaja menemukan bahwa sambungan dioda p-n dari silikon
mampu membangkitkan tegangan listrik ketika lampu laboratorium dinyalakan. Pada tahun yang sama, usaha mereka telah
berhasil membuat sebuah sel surya pertama dengan efisiensi sebesar 6%. Dari titik inilah penelitian sel surya akhirnya
berkembang hingga saat ini, dengan banyak jenis dan teknologi pembuatannya.

Monokristal :
Merupakan panel yang paling efisien yang dihasilkan dengan teknologi terkini &
menghasilkan daya listrik persatuan luas yang paling tinggi. Monokristal dirancang
untuk penggunaan yang memerlukan konsumsi listrik besar pada tempat-tempat
yang beriklim ekstrim dan dengan kondisi alam yang sangat ganas. Memiliki efisiensi
sampai dengan 15%. Kelemahan dari panel jenis ini adalah tidak akan berfungsi baik
ditempat yang cahaya mataharinya kurang (teduh), efisiensinya akan turun drastis
dalam cuaca berawan.
Polikristal :
Merupakan panel surya yang memiliki susunan kristal acak karena dipabrikasi
dengan proses pengecoran. Type ini memerlukan luas permukaan yang lebih besar
dibandingkan dengan jenis monokristal untuk menghasilkan daya listrik yang sama.
Panel suraya jenis ini memiliki efisiensi lebih rendah dibandingkan type monokristal,
sehingga memiliki harga yang cenderung lebih rendah.
Photovoltaic :
Merupakan panel surya ( dua lapisan) dengan struktur lapisan tipis mikrokristalsilicon dan amorphous dengan efisiensi modul hingga 8.5% sehingga untuk luas
permukaan yang diperlukan per watt daya yang dihasilkan lebih besar daripada
monokristal & polykristal. Inovasi terbaru adalah Thin Film Triple Junction PV
(dengan tiga lapisan) dapat berfungsi sangat efisien dalam udara yang sangat
berawan dan dapat menghasilkan daya listrik sampai 45% lebih tinggi dari panel
jenis lain dengan daya yang ditera setara

STRUKTUR PANEL
SURYA
Substrat / Metal
Substrat
/ Metal
backing
backing
Material
Material
semikonduktor
semikonduktor

Struktur Panel Surya

Struktur Panel Surya

Kontak metal /
Kontak
metal
/
contact
grid
contact grid
Lapisan
Lapisan
antireflektif
antireflektif
Enkapsulasi /
Enkapsulasi
/
cover glass
cover glass

Struktur Panel Surya

Substrat/Metal backing :
Substrat

adalah material yang menopang seluruh komponen sel surya. Material substrat juga harus mempunyai
konduktifitas listrik yang baik karena juga berfungsi sebagai kontak terminal positif sel surya, sehinga umumnya
digunakan material metal atau logam seperti aluminium atau molybdenum. Untuk sel surya dyesensitized (DSSC)
dan sel surya organik, substrat berfungsi sebagai tempat masuknya cahaya sehingga material yang digunakan yaitu
material yang konduktif tapi juga transparan seperti indium tin oxide (ITO) dan flourine doped tin oxide (FTO).

Material semikonduktor :
Material

semikonduktor merupakan bagian inti dari sel surya yang biasanya mempunyai tebal sampai beberapa
ratus mikrometer untuk sel surya generasi pertama (silikon), dan 1-3 mikrometer untuk sel surya lapisan tipis.
Material semikonduktor inilah yang berfungsi menyerap cahaya dari sinar matahari. Untuk kasus gambar diatas,
semikonduktor yang digunakan adalah material silikon, yang umum diaplikasikan di industri elektronik. Sedangkan
untuk sel surya lapisan tipis, material semikonduktor yang umum digunakan dan telah masuk pasaran yaitu
contohnya material Cu(In,Ga)(S,Se)2 (CIGS), CdTe (kadmium telluride), dan amorphous silikon, disamping materialmaterial semikonduktor potensial lain yang dalam sedang dalam penelitian intensif seperti Cu2ZnSn(S,Se)4 (CZTS)
dan Cu2O (copper oxide).

Kontak metal / contact grid :

Selain

substrat sebagai kontak positif, diatas sebagian material semikonduktor biasanya dilapiskan material metal
atau material konduktif transparan sebagai kontak negatif.

Lapisan antireflektif :
Refleksi

cahaya harus diminimalisir agar mengoptimalkan cahaya yang terserap oleh semikonduktor. Oleh karena
itu biasanya sel surya dilapisi oleh lapisan anti-refleksi. Material anti-refleksi ini adalah lapisan tipis material dengan
besar indeks refraktif optik antara semikonduktor dan udara yang menyebabkan cahaya dibelokkan ke arah
semikonduktor sehingga meminimumkan cahaya yang dipantulkan kembali.

Enkapsulasi / cover glass :

Bagian

ini berfungsi sebagai enkapsulasi untuk melindungi modul surya dari hujan atau kotoran.

Cara Kerja Panel Surya

Sel surya konvensional bekerja menggunakan prinsip p-n junction, yaitu junction antara semikonduktor
tipe-p dan tipe-n. Semikonduktor ini terdiri dari ikatan-ikatan atom yang dimana terdapat elektron
sebagai penyusun dasar. Semikonduktor tipe-n mempunyai kelebihan elektron (muatan negatif)
sedangkan semikonduktor tipe-p mempunyai kelebihan hole (muatan positif) dalam struktur atomnya.
Kondisi kelebihan elektron dan hole tersebut bisa terjadi dengan mendoping material dengan atom
dopant. Sebagai contoh untuk mendapatkan material silikon tipe-p, silikon didoping oleh atom boron,
sedangkan untuk mendapatkan material silikon tipe-n, silikon didoping oleh atom fosfor. Ilustrasi
dibawah menggambarkan junction semikonduktor tipe-p dan tipe-n.

 Peran dari p-n junction ini adalah untuk membentuk medan listrik sehingga elektron (dan hole) bisa
diekstrak oleh material kontak untuk menghasilkan listrik. Ketika semikonduktor tipe-p dan tipe-n
terkontak, maka kelebihan elektron akan bergerak dari semikonduktor tipe-n ke tipe-p sehingga
membentuk kutub positif pada semikonduktor tipe-n, dan sebaliknya kutub negatif pada semikonduktor
tipe-p. Akibat dari aliran elektron dan hole ini maka terbentuk medan listrik yang mana ketika cahaya
matahari mengenai susuna p-n junction ini maka akan mendorong elektron bergerak dari semikonduktor
menuju kontak negatif, yang selanjutnya dimanfaatkan sebagai listrik, dan sebaliknya hole bergerak
menuju kontak positif menunggu elektron datang, seperti diilustrasikan pada gambar dibawah.

Komponen Panel Surya

Solar panel
Solar panel
Charge
Charge
controller
controller

Mengkonversikan tenaga matahari menjadi listrik. Sel silikon (disebut

juga solar cells) yang disinari matahari / surya, membuat photon
yang menghasilkan arus listrik. Sebuah solar cells menghasilkan
kurang lebih tegangan 0.5 Volt.
Digunakan untuk mengatur pengaturan pengisian baterai. Tegangan
maksimun yang dihasilkan solar cells panel pada hari yang terik
akan menghasilkan tegangan tinggi yang dapat merusak baterai.

Inverter
Inverter

Adalah perangkat elektrik yang mengkonversikan tegangan searah

(DC - direct current) menjadi tegangan bolak balik (AC - alternating
current).

Battery
Battery

adalah perangkat kimia untuk menyimpan tenaga listrik dari tenaga

surya. Tanpa baterai, energi surya hanya dapat digunakan pada saat
ada sinar matahari.

Solar panel
Solar panel

Charge
Charge
controller
controller

Inverter
Inverter

Battery
Battery

Aplikasi Panel Surya

Panel surya (solar cell) menghasilkan listrik arus searah DC.

Bila listrik DC yang tersimpan dalam battery ingin digunakan menyalakan perangkat AC : pompa air, kulkas, dsbnya maka
diperlukan inverter yang dapat mengubah listrik DC menjadi AC. Sesuaikan kebutuhan daya yang dibutuhkan dengan panel
sel surya, inverter, battery.

Aplikasi Panel Surya Secara Nyata

Pembangkit Listrik Tenaga Surya

Penerangan lampu jalan, taman, rumah, dll
Sumber tenaga untuk perangkat satelit,
pesawat pengintai, mobil, dll
Sumber listrik untuk instalasi wireless (WIFI), radio
pemancar, perangkat komunikasi, pemanas air,
kamera CCTV, dll
Kompor tenaga surya
Dan lain - lain

Beberapa hal yang perlu diingat pada saat pemasangan panel surya
(dibagian atap) adalah :
1.
2.
3.
4.

Panel ditempatkan di bagian atap yang tidak terkena bayangan pohon atau benda lain.
Atap cukup kuat menahan beban panel dan angin
Penempatan panel memungkinkan pembersihan dan perbaikan.
Tersedia jarak dengan atap untuk sirkulasi udara di bawah panel surya

Beberapa keuntungan dari Panel

Surya :
1. Potensi pemanfaatan energi surya tersebar secara merata sehingga dapat digunakan untuk daerah yang
terpencil
2. Listrik surya merupakan solusi yang cepat, karena proses instalasi yang relatif cepat untuk menghasilkan
listrik penerangan dll.
3. Tenaga Surya merupakan energi yang sangat bersih, karena sifatnya secara fisika dapat Meng-absorbsi
UV radiasi (dari matahari), tidak menghasilkan emisi sedikitpun, tidak menimbulkan suara berisik dan tidak
memerlukan bahan bakar yang perlu dibeli setiap harinya.
4. Sistem tenaga Surya sudah terbukti handal lebih dari 50 tahun mendukung program luar angkasa, dimana
tidak ada sumber energi lain, tidak juga juga nuklir, yang mampu bertahan dalam keadaan extrim di luar
angkasa.
5. Panel Surya merupakan salah satu alat yang dapat memanfaatkan potensi energi radiasi matahari sebesar
4,8 Kwh/ m2 / hari (* Data BPPT tahun 2005) yang merupakan potensial daya yang cukup besar dan belum
maksimal dimanfaatkan di Indonesia.
6. Panel Surya mempunyai kesan modern dan futuristik, tetapi juga mempunyai kesan peduli lingkungan dan
bersih. Sangat cocok untuk dunia arsitektur modern yang memadukan unsur-unsur penting tersebut.

Kesimpulan
Energi surya adalah energi yang didapat dengan mengubah energi panas surya
melalui peralatan tertentu menjadi sumber daya dalam bentuk lain. Energi surya
menjadi salah satu sumber pembangkit daya selain dan Teknik pemanfaatan energi
surya mulai muncul pada tahun , 1839 ditemukan oleh Edmund Becquerel. Energi
surya telah banyak diterapkan dalam kehidupan sehari-hari dan bahkan dijadikan
sebagai pembangkit listrik
Pusat Listrik Tenaga Surya (PLTS) telah banyak dikembangkan di berbagai Negara,
termasuk Indonesia. Dengan memanfaatkan energi-energi non-fosil yang dapat
diperbaharui seperti energy matahari ini, maka secara tidak langsung kita telah
melakukan gerakan hemat energy yang nantinya diharapkan pula akan semakin
banyak energy-energi alternative yang ditemukan, sehingga kita tidak hanya
bergantung pada energy yang berasal dari fosil saja yang jumlahnya tentu akan
semakin menipis.

Terima Kasih
dan
Semoga Sukses

Oleh : M. Hakiki
