Decoder dan multiplexer adalah perangkat logika digital yang dapat mengubah kode input menjadi kode output dengan format yang berbeda, seperti mengubah kode N menjadi 2N. Decoder memiliki beberapa input dan satu output, sedangkan multiplexer memiliki satu input dan beberapa output. Keduanya digunakan untuk mengontrol aliran data antara perangkat-perangkat.
Decoder dan multiplexer adalah perangkat logika digital yang dapat mengubah kode input menjadi kode output dengan format yang berbeda, seperti mengubah kode N menjadi 2N. Decoder memiliki beberapa input dan satu output, sedangkan multiplexer memiliki satu input dan beberapa output. Keduanya digunakan untuk mengontrol aliran data antara perangkat-perangkat.
Decoder dan multiplexer adalah perangkat logika digital yang dapat mengubah kode input menjadi kode output dengan format yang berbeda, seperti mengubah kode N menjadi 2N. Decoder memiliki beberapa input dan satu output, sedangkan multiplexer memiliki satu input dan beberapa output. Keduanya digunakan untuk mengontrol aliran data antara perangkat-perangkat.

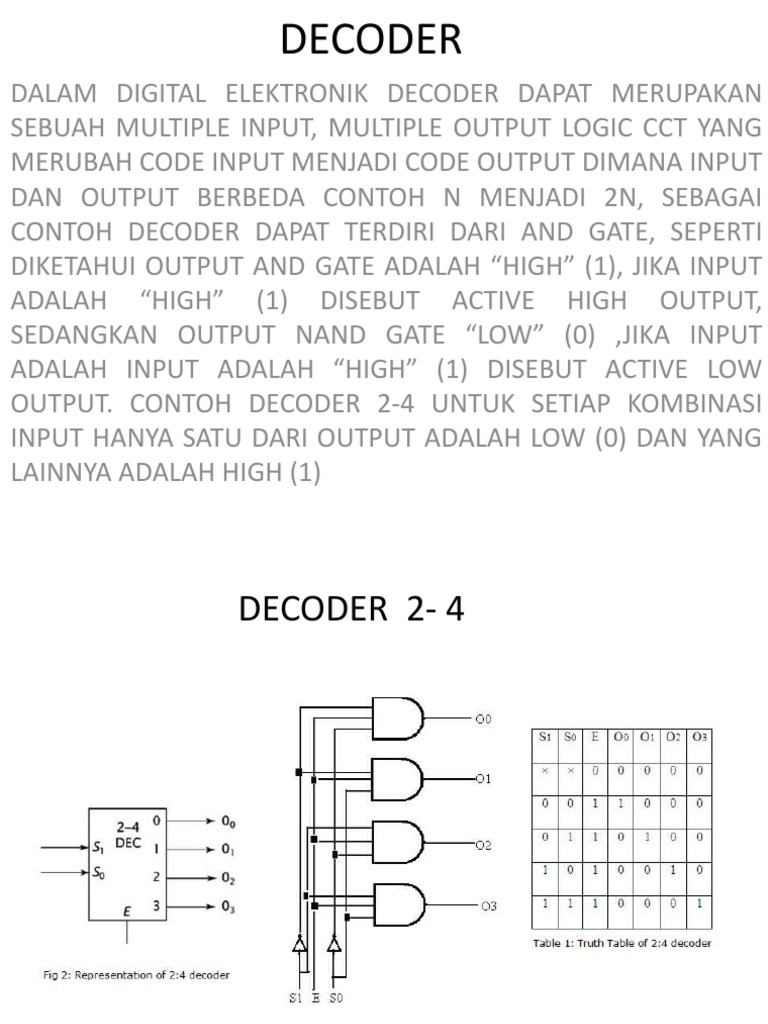

SEBUAH MULTIPLE INPUT, MULTIPLE OUTPUT LOGIC CCT YANG MERUBAH CODE INPUT MENJADI CODE OUTPUT DIMANA INPUT DAN OUTPUT BERBEDA CONTOH N MENJADI 2N, SEBAGAI CONTOH DECODER DAPAT TERDIRI DARI AND GATE, SEPERTI DIKETAHUI OUTPUT AND GATE ADALAH “HIGH” (1), JIKA INPUT ADALAH “HIGH” (1) DISEBUT ACTIVE HIGH OUTPUT, SEDANGKAN OUTPUT NAND GATE “LOW” (0) ,JIKA INPUT ADALAH INPUT ADALAH “HIGH” (1) DISEBUT ACTIVE LOW OUTPUT. CONTOH DECODER 2-4 UNTUK SETIAP KOMBINASI INPUT HANYA SATU DARI OUTPUT ADALAH LOW (0) DAN YANG LAINNYA ADALAH HIGH (1) DECODER 2- 4 DECODER 3-8
KOMBINASI 2 ATAU LEBIH DECODER AKAN
MENGHASILKAN INPUT YANG LEBIH BANYAK, CONTOH 3- 8 LINE DECODER ADALAH DARI 2 BUAH 2-4 LINE DECODER , DECODER DENGAN ENABLE INPUT AKAN BERFUNGSI SEBAGAI DEMULTIPLEXER. 3-8 DECODER MENGGUNAKAN AND GATE, OUTPUT ADALAH ACTIVE HIGH (1), UNTUK 4 ACTIVE LOW OUTPUT MENGGUNAKAN NAND GATE. 3-8 DECODER MEMILIKI 3 INPUT LINE DAN 8 OUTPUT LINE DINAMAKAN BYNARY TO OCTAL DECODER YANG MENGAMBIL 3 BIT BINARY INPUT CODE DAN MENGAKTIFKAN SATU DARI 8 (OCTAL) OUTPUT SESUAI DENGAN MASING MASING CODE. DECODER 3-8 ENCODER ENCODER ADALAH RANGKAIAN TRANSDUCER, PROGRAM SOFTWARE, ALGORITMA, ATAU KONVERSI INFORMASI DARI SATU FORMAT KE FORMAT ATAU CODE MENJADI FORMAT YANG LAIN. TUJUAN DARI ENCODER ADALAH STANDARDISASI, KECEPATAN, KEMAMPUAN MENGHEMAT RUANG DENGAN MEMAMPATKAN SIZE. ENCODER ADALAH KOMBINASI RANGKAIAN LOGIC MERUPAKAN KEBALIKAN DARI DECODER, YANG MENERIMA SATU ATAU LEBIH INPUT DAN MENGHASILKAN MULTI BIT OUTPUT CODE. CONTOH OCTAL TO BINARY CODE MEMILIKI 8 INPUT DAN MENGHASILKAN 3 OUTPUT, ADALAH KEBALIKAN DARI 3-8 DECODER . ENCODER 8-3 MULTIPLEXER
MULTIPLEXER DAPAT DIANGGAP SEBAGAI MULTIPLE
INPUT, SINGLE OUTPUT SWITCH (SECARA DIGITAL MENGONTROL POSISI MULTI SWITCH), KODE KODE DIGITAL DISALURKAN KE INPUT YANG MENENTUKAN DATA INPUT YANG AKAN DI SWITCH KE OUTPUT. CONTOH UMUM MULTIPLEXING, APABILA BEBERAPA PERANGKAT PERIPHERAL (DIGITAL) BERSAMA SAMA MENGGUNAKAN JALUR TUNGGAL (“BUS”) UNTUK BERKOMUNIKASI DENGAN KOMPUTER, MASING MASING PERANGKAT DIALOKASIKAN DENGAN BENAR DALAM WAKTU YANG TEPAT. DALAM FREKUENSI MULTIPLEXING, BEBERAPA PERANGKAT BERSAMA SAMA MENGGUNAKAN SALURAN DENGAN FREKUENSI YANG BERBEDA. MULTIPLEXER DEMULTIPLEXER DEMULTIPLEXER (DEMUX) ADALAH PERANGKAT YANG MENGAMBIL INPUT TUNGGAL DAN MEMILIH SATU DARI BEBERAPA DATA OUTPUT, YANG TERHUBUNG KE INPUT TUNGGAL. DEMULTIPLEXER SERING DIGUNAKAN PADA SISI PENERIMA. DEMULTIPLEXER ADALAH PERANGKAT DENGAN INPUT TUNGGAL DENGAN BEBERAPA OUTPUT SWITCH. DEMULTIPLEXER MENGAMBIL DATA INPUT, YANG DIDALAMNYA TERDAPAT BEBERAPA OUTPUT, DATA OUTPUT DITERUSKAN KE SALAH SATU OUTPUT TERGANTUNG DARI PILIHAN INPUT YANG TERPILIH. DEMULTIPLEXER
