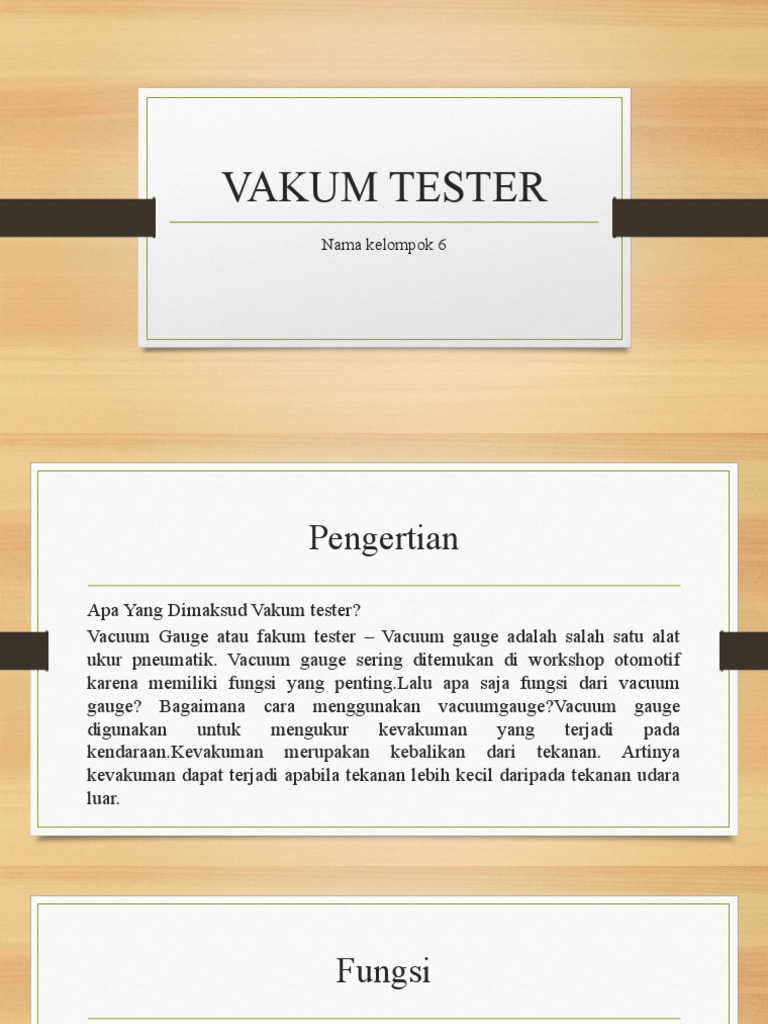

    VAKUM TESTER

    Nama kelompok 6
    Pengertian
    Apa Yang Dimaksud Vakum tester?
    Vacuum Gauge atau fakum tester – Vacuum gauge adalah salah satu alat
    ukur pneumatik. Vacuum gauge sering ditemukan di workshop otomotif
    karena memiliki fungsi yang penting.Lalu apa saja fungsi dari vacuum
    gauge? Bagaimana cara menggunakan vacuumgauge?Vacuum gauge
    digunakan untuk mengukur kevakuman yang terjadi pada
    kendaraan.Kevakuman merupakan kebalikan dari tekanan. Artinya
    kevakuman dapat terjadi apabila tekanan lebih kecil daripada tekanan udara
    luar.
    Fungsi

    Fungsi Vacuum Gauge.Pengukur vakum atau vacuum gauge sering


    digunakan untuk menghitung kevakuman yang terjadi pada intake manifold,
    pompa bahan bakar, dan lain sebagainya. Vacuum Gauge atau alat pengukur
    vakum merupakan salah satu alat ukur yang memiliki fungsi sangat penting
    bagi operator atau teknisi.
    1. Vacuum and Pressure Gauge memiliki fungsi sebagai
    Bagian – bagian vakum tester alat utama untuk mengukur seberapa besar tingkat
    kevakuuman yang ada pada mesin kendaraan.
    2. Rubber Hose, merupakan salah satu bagian dari
    vacuum gauge yang berfungsi sebagai selang
    penghubung antara bagian yang diukur dengan vacuum
    pressure gauge.
    3. Universal Adapter, adalah sebagai penghubung antara
    selang dengan bagian benda yang akan diukur tingkat
    kevakumannya.
    4. Tapered Hose Adapter berfungsi sebagai penghubung
    selang dengan lokasi benda yang akan diukur.
    • 5. Fitting, bagian dari vacuum gauge yang berfungsi
    sebagai penghubung apabila lokasi yang diukur lebih
    dari satu saluran.
    Lokasi Pengunanan Vakum tester
    1. Selang Vacuum Advancer 2. Selang Brake Booster (Booster Rem)
    Vacuum gauge dapat terpasang antara selang • Aliran kevakuman yang menuju ke
    karburator yang ke arah vacuum advancer pada
    distributor. Namun perlu diperhatikan
    booster rem dapat juga kita pakai
    bawhasanya pemasangan vacuum gauge pada untuk posisi penempatan vacuum
    selang vacuum advancer harus dilakukan gauge. Apabila kita akan memasang
    secara hati hati..Diperlukan selang bagi (T vacuum gauge di posisi ini maka
    Fitting), sehingga vacuum advancer dapat cukup melepas selang yang ke arah
    bekerja sebagaimana mestinya serta vacuum
    gauge dapat juga melakukan pembacaan
    booster rem dan memasangkannya
    kevakuman. untuk vacuum gauge.
    Pengunanan vakum tester
    • Saat mesin mati
    Cara Menggunakan Vaccum Gauge

    • Lepas saringan udara (Air Filter). Kendorkan idle speed screw sampai throttle valve tertutup dengan rapat. Bila karburator
    diperlengkapi idle air bleed screw,putar sekrup (searah jarum jam) sampai aliran tertutup rapat. Namun perlu diperhatikan, ketika
    memutar skrup penyetel perlu dihitung seberapa besar putaran yang dilakukan pada skrup penyetel sehingga dapat dikembalikan
    dengan mudah.

    • Hidupkan mesin serta diamkan mesin capai temperatur normal operasi, selanjutnya matikan mesin.

    • Jika kendaraan diperlengkapi dengan idle stop solenoid, maka perlu membebaskan kabel selenoid lewat konektor

    • Jika mesin diperlengkapi dengan skema PCV (Positive Crankcase Ventilation),maka perlu dilakuan pembebaskan katup PCV di
    bagian penutup kepala silinder serta sumbat sisi bawah katup dengan tape atau bahan yang lain dapat dipakai.
    • • Menggunakan selang yang disiapkan, sambungkan vacuum gauge ke intake manifold.
    Saat mesin hidup

    2. Penggunaan Vaccum Gauge Waktu Mesin Hidup


    • Hubungkan vacuum gauge untuk aliran vakum di intake manifold
    • Jalankan mesin untuk temperatur normal operasi serta kecepatan idle
    Cara pembacaan Vakum tester

    Untuk pembacaan vacuum gauge sebenarnya sangat


    mudah sekali. Angka atau tingkat kevakuman ditunjuk
    oleh jarum penunjuk dengan satuan In Hg.
    1. Lihat pemilihan jarum ukur.
    2. Baca hasil pengukuran, hasil pengukuran dalam in Hg
    Sekian dari kelompok kami
