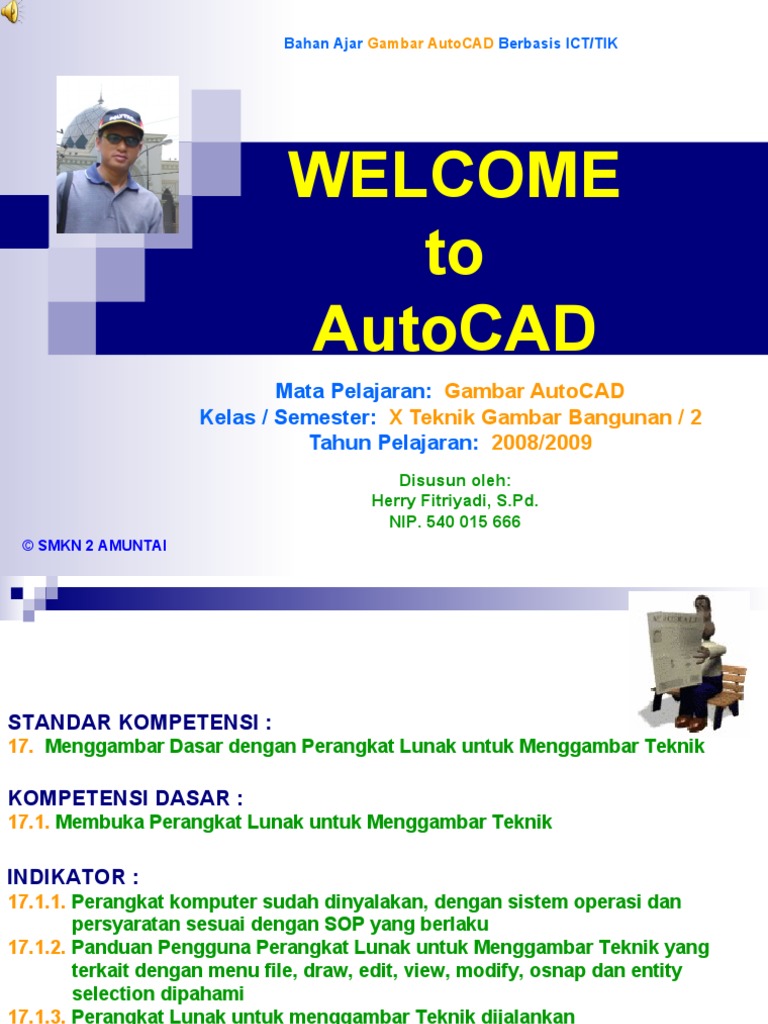

Bahan Ajar Gambar AutoCAD Berbasis ICT/TIK

WELCOME
to
AutoCAD
Mata Pelajaran: Gambar AutoCAD
Kelas / Semester: X Teknik Gambar Bangunan / 2
Tahun Pelajaran: 2008/2009
Disusun oleh:
Herry Fitriyadi, S.Pd.
NIP. 540 015 666
© SMKN 2 AMUNTAI
STANDAR KOMPETENSI :
17. Menggambar Dasar dengan Perangkat Lunak untuk Menggambar Teknik

KOMPETENSI DASAR :
17.1. Membuka Perangkat Lunak untuk Menggambar Teknik

INDIKATOR :
17.1.1. Perangkat komputer sudah dinyalakan, dengan sistem operasi dan
persyaratan sesuai dengan SOP yang berlaku
17.1.2. Panduan Pengguna Perangkat Lunak untuk Menggambar Teknik yang
terkait dengan menu file, draw, edit, view, modify, osnap dan entity
selection dipahami
17.1.3. Perangkat Lunak untuk menggambar Teknik dijalankan
MATERI PEMBELAJARAN
 Selamat datang di program AutoCAD…

Jika sebelumnya Anda hanya pernah mendengar… atau pernah membaca…

atau mungkin pernah mencoba menjalankan program AutoCAD, tetapi belum puas dengan hasilnya…
atau bahkan mungkin Anda belum pernah tahu sama sekali tentang program AutoCAD…
Barangkali sekaranglah saat yang tepat untuk memulainya.
Bersama dengan kami dari Program Keahlian Teknik Gambar Bangunan,
mari kita berlatih dan berkreasi menjalankan program AutoCAD,
karena sesungguhnya “teori tanpa praktek adalah sia-sia”.
Dan kami mencoba menyusun Modul ini untuk menjadi referensi dalam latihan-latihan yang akan kita lakukan,
karena sesungguhnya juga “praktek tanpa teori adalah berbahaya”.
Kami berharap teori dan latihan yang akan kita jalani akan membawa hasil yang maksimal,
sehingga kita tidak sekedar bisa menjalankan program AutoCAD ini,
tetapi juga merupakan value added bagi kompetensi bidang keahlian kita. Semoga.

Materi yang akan dibahas dalam pertemuan ini adalah :

1. Sekilas tentang AutoCAD

2. Menjalankan AutoCAD
3. Mengenali Toolbar AutoCAD
 1. Sekilas tentang AutoCAD
AutoCAD adalah program aplikasi komputer untuk membuat desain-desain teknik, dimana
desain yang dihasilkan selain presisi, juga menawarkan banyak kemudahan sehingga pembuatan
gambar desain menjadi lebih cepat. Gambar desain ini dapat dibuat dalam bentuk 2D (dua dimensi)
maupun 3D (tiga dimensi), tergantung pada kehendak perencana atau permintaan. Kemudahan
yang terdapat dalam program AutoCAD antara lain: dapat melakukan revisi gambar yang telah
dibuat tanpa perlu mendesain ulang gambar dari awal, dapat mempresentasikan gambar secara
utuh/lengkap, dapat menampilkan gambar dari berbagai sudut pandang, dan banyak lagi yang
lainnya.
Pada Modul ini kita mengacu pada program AutoCAD 2002 (sesuai dengan versi program
yang telah diinstall di komputer sekolah kita), yang merupakan pengembangan dari versi
sebelumnya yaitu AutoCAD 2000. Saat ini juga ada versi terbaru yaitu AutoCAD 2009.
Pengembangan versi ini menawarkan tambahan fasilitas baru, yang tentunya makin membantu dan
memudahkan dalam membuat rancangan gambar desain.

Tips !

Dengan banyak berlatih, Anda akan dapat mendesain gambar yang sangat rumit dengan
menggunakan perintah-perintah sederhana. Ingat ! Gambar yang sangat rumit pada dasarnya
hanyalah merupakan gabungan dari bagian-bagian yang sederhana
Ikutilah semua pentujuk yang ada di Modul ini, agar Anda tidak membuat kesalahan yang tidak perlu
Latihanlah dengan sabar dan tekun, jangan mudah menyerah
Jagalah selalu keselamatan kerja

SELAMAT BERLATIH & BERKREASI

 2. Menjalankan AutoCAD

Setelah komputer dibooting akan

keluar tampilan desktop Windows.
Untuk menjalankan AutoCAD, ikuti
langkah berikut:

Klik tombol Start >> All

Programs >> AutoCAD 2002

Atau

Dobel klik pada ikon

Ketika program AutoCAD dijalankan, akan terlihat tampilan layar kerja AutoCAD Today.
Pada layar kerja ini Anda dapat memilih apa yang akan dilakukan, dimana ada 3 tab pilihan yaitu:
- Open Drawings
Digunakan untuk membuka file yang sudah ada/dibuat sebelumnya
Klik tab Open Drawings
kemudian tentukan pilihan pada Select how to begin dengan mengklik tombol , ada 4 pilihan:
Most Recently Used : akan menampilkan file-file yang paling terakhir dibuka
History (by Date) : akan menampilkan file-file berdasarkan waktu mingguan
History (by Filename) : akan menampilkan file-file berdasarkan nama file
History (by Location) : akan menampilkan file-file berdasarkan lokasi file Tutorial
- Create Drawings
Digunakan untuk membuat gambar baru.
Klik tab Create Drawings
kemudian tentukan pilihan pada Select how to begin dengan mengklik tombol , ada 3 pilihan:
Template : membuat gambar dari Template yang sudah ada
Start from Scratch : membuat gambar dari awal
Wizards : membuat gambar dari Wizards yang sudah ada

Pilihlah Start from Scratch

Klik Metric

Tutorial
Selanjutnya akan tampil layar kerja AutoCAD

Anda telah siap untuk mulai menggambar…

 Kembali ke kotak dialog AutoCAD Today…

- Symbol Libraries
Digunakan untuk menggunakan librari dari AutoCAD.
Klik tab Symbol Libraries
Untuk selanjutnya kita tidak memakai tab ini, karena nantinya ada cara yang lebih cepat untuk menampilkan
librari tersebut.

Mari kita perhatikan lagi layar kerja AutoCAD

Pada Title Bar tertulis AutoCAD 2002 - (Drawing1.dwg), artinya program AutoCAD 2002 sudah aktif dan
file diberi nama sementara Drawing1 dengan ekstensi dwg. Nama file akan berubah ketika Anda melakukan
penyimpanan (Save) untuk pertama kali.
Lembar kosong pada layar dengan warna latar hitam disebut Drawing Area (area gambar). Drawing Area ini
dilengkapi Scroll Bar (penggulung) pada sisi kanan dan sisi bawah yang gunanya untuk melihat gambar
yang tertutup karena keterbatasan area.
Perhatikan di bawah Command terdapat angka yang selalu berubah ketika Anda menggerakkan mouse.
Angka tersebut menunjukkan posisi koordinat pointer di area gambar. Di sebelahnya terdapat tab-tab yang
bisa kita aktif atau non-aktifkan sesuai keperluan. Tapi secara default tab yang selalu aktif adalah tab
MODEL, sedangkan tab lainnya yang sering digunakan adalah tab ORTHO dan OSNAP.
Fungsi tab ORTHO adalah untuk mengunci pergerakan pointer mouse maupun obyek agar sejajar arah
sumbu X atau sumbu Y, sedangkan fungsi tab OSNAP adalah untuk mengunci pointer mouse agar tepat di
titik tertentu pada obyek.
 3. Mengenali Toolbar AutoCAD

Fasilitas Toolbar dapat diaktifkan dengan cara:

Klik menu View >> Toolbars
Pilih tab Toolbars, kemudian pilihlah toolbars yang
diinginkan (diklik). Biasanya ada 5 toolbars yang
sering digunakan yaitu:

Standard Toolbars
merupakan fasilitas instruksi file seperti New,
Open, Print, dll
Object Properties
merupakan fasilitas instruksi yang berhubungan
dengan pengaturan Layer, warna, jenis garis, dll
Dimension
merupakan fasilitas instruksi untuk memberikan
ukuran/dimensi pada gambar yang dibuat
Draw
merupakan fasilitas instruksi menggambar seperti
Line, Arc, dll
Modify
merupakan fasilitas instruksi memperbaiki gambar
Seperti Erase, Copy, Trim, dll

Tutorial
LEMBAR KERJA SISWA

Menjalankan Program AutoCAD

SELAMAT BEKERJA !!!
