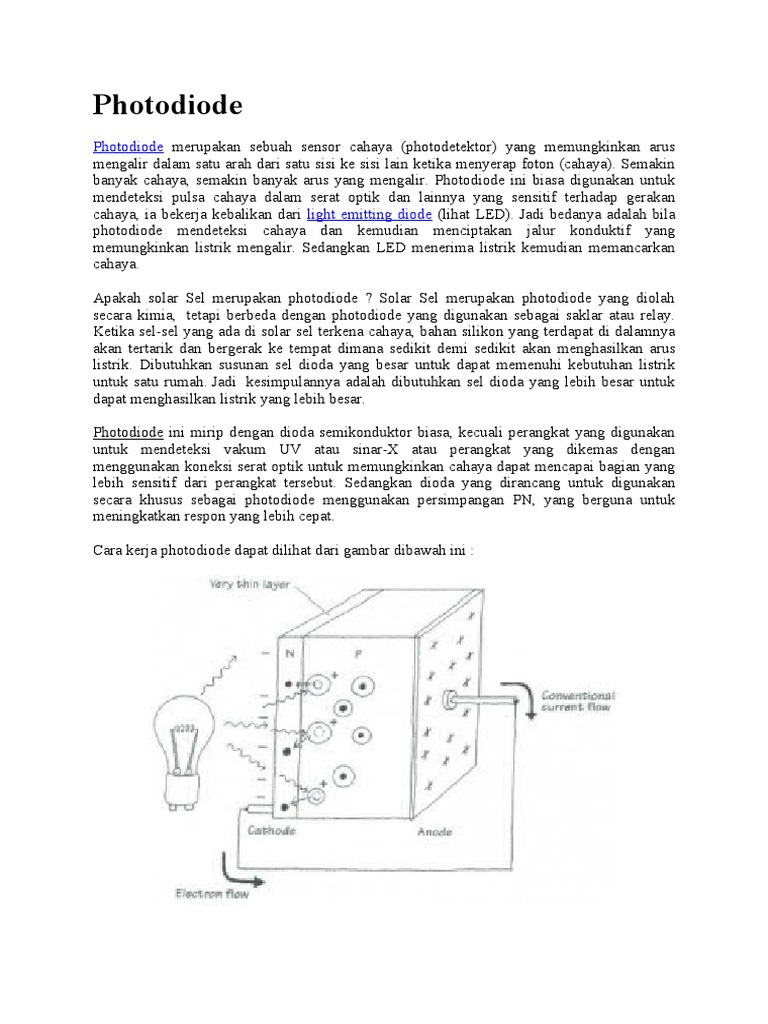

Photodiode

Photodiode merupakan sebuah sensor cahaya (photodetektor) yang memungkinkan arus mengalir dalam satu arah dari satu sisi ke sisi lain ketika menyerap foton (cahaya). Semakin banyak cahaya, semakin banyak arus yang mengalir. Photodiode ini biasa digunakan untuk mendeteksi pulsa cahaya dalam serat optik dan lainnya yang sensitif terhadap gerakan cahaya, ia bekerja kebalikan dari light emitting diode (lihat LED). Jadi bedanya adalah bila photodiode mendeteksi cahaya dan kemudian menciptakan jalur konduktif yang memungkinkan listrik mengalir. Sedangkan LED menerima listrik kemudian memancarkan cahaya. Apakah solar Sel merupakan photodiode ? Solar Sel merupakan photodiode yang diolah secara kimia, tetapi berbeda dengan photodiode yang digunakan sebagai saklar atau relay. Ketika sel-sel yang ada di solar sel terkena cahaya, bahan silikon yang terdapat di dalamnya akan tertarik dan bergerak ke tempat dimana sedikit demi sedikit akan menghasilkan arus listrik. Dibutuhkan susunan sel dioda yang besar untuk dapat memenuhi kebutuhan listrik untuk satu rumah. Jadi kesimpulannya adalah dibutuhkan sel dioda yang lebih besar untuk dapat menghasilkan listrik yang lebih besar. Photodiode ini mirip dengan dioda semikonduktor biasa, kecuali perangkat yang digunakan untuk mendeteksi vakum UV atau sinar-X atau perangkat yang dikemas dengan menggunakan koneksi serat optik untuk memungkinkan cahaya dapat mencapai bagian yang lebih sensitif dari perangkat tersebut. Sedangkan dioda yang dirancang untuk digunakan secara khusus sebagai photodiode menggunakan persimpangan PN, yang berguna untuk meningkatkan respon yang lebih cepat. Cara kerja photodiode dapat dilihat dari gambar dibawah ini :

Di atas sudah dijelaskan bahwa photodiode adalah perangkat semikonduktor yang dapat mengubah energi cahaya menjadi energi listrik. Misalkan sebuah anoda dan katoda dari suatu dioda yang mengalir yang ditunjukkan dengan meter. Ketika photodiode ditempatkan dalam gelap, meter tersebut akan menampilkan nol, yang berarti tidak ada aliran arus. Ketika fotodioda diberi cahaya, ia akan bertindak sebagai sumber energi yang menyebabkan terjadinya arus listrik dari katoda ke anoda melalui meter arus. Photodiode memiliki karakteristik arus yang sangat linear terhadap cahaya v / s. Umumnya digunakan sebagai meter cahaya dalam kamera. Dioda sering juga digunakan dalam pembuatan lensa dan filter optik. Respon Photodiode akan menjadi lambat dengan bertambahnya luas permukaan.

Phototransistor
Phototransistor adalah sebuah transistor yang berfungsi untuk menggerakkan arus listrik dari satu sisi ke sisi lainnya dengan menggunakan cahaya . Hal ini digunakan dalam berbagai sensor yang mendeteksi adanya cahaya. phototransistor ini menggabungkan dioda dan transistor bersama-sama untuk dapat menghasilkan output yang lebih banyak.

Sebuah transistor junction, memiliki fungsi yang berbeda-beda, ada yang berfungsi sebagai penyerap cahaya (kolektor) dan memancarkan cahaya (emitor lead) atau ada juga yang berfungsi pembawa cahaya (base lead); bila transistor pembawa cahaya ini terkena cahaya melalui lensa kecil, maka kolektor ini akan lebih menyerap lagi seiring dengan meningkatnya intensitas cahaya, sebagai akibat dari penguatan arus yang dibawa oleh struktur transistor. Seperti dioda, semua transistor peka terhadap cahaya. Dengan begitu phototransistor dirancang khusus untuk mengambil manfaat dari fakta ini. Varian yang paling umum adalah NPN transistor bipolar dengan memiliki dasar wilayah yang terbuka. Di sini, cahaya yang menerangi dasar, akan menggantikan apa yang biasanya diberikan oleh tegangan listrik jadi, sebuah phototransistor akan menguatkan variasi intensitas cahaya. Harap diperhatikan kembali bahwa phototransistor mungkin saja tidak memiliki fungsi pembawa cahaya (base lead). Jika demikian, pembawa cahaya ini dapat memungkinkan anda untuk bias respon cahaya dengan phototransistor ini. Sebenarnya dioda juga dapat memberikan fungsi yang sama, walaupun dengan keuntungan yang jauh lebih rendah, artinya bahwa fungsi dioda untuk mengalirkan arus tegangan lebih rendah dibandingkan dengan phototransistor. Cara kerja phototransistor. Phototransistor bipolar menyerupai transistor bipolar yang memiliki silikon tipe-p yang ekstra

besar dan sangat terbuka untuk menerima cahaya. Ketika foton dari sumber cahaya bertabrakan dengan elektron dalam semikonduktor tipe-p tadi, mereka akan mendapatkan energi yang cukup untuk melompat melintasi pn-junction dengan membawa energi dari foton tadi. Dengan perpindahan elektron dari area-p ke area-n yang lebih rendah, terciptalah lubang-lubang di dalam semikonduktor tipe-p. Ketika ditambahkan elektron ke dalam area-n yang lebih rendah, maka akan tertarik ke arah terminal positif dari baterai, sedangkan elektron yang ada di sisi negatif baterai akan tertarik ke dalam semikonduktor tipe-n melewati np-junction, di mana mereka akan bersatu dengan lubang-lubang tadi, maka dengan begitu akan membuat elektron mengalir dari emitor ke kolektor. Seperti tampak pada gambar di bawah ini :

Demikianlah uraian singkat mengenai phototransistor ini. Semoga uraian mengenai phototransistor ini daapt memberikan bermanfaat bagi anda yang membacanya.

Diode
Diode atau diaoda. Pengertian diode menurut Wikipedia yang saya sadur, diode adalah merupakan komponen elektro yang memiliki dua saluran aktif, anoda dan katoda, tapi terkadang memiliki tiga saluran dimana saluran yang satunya hanya berfungsi sebagai pemanas, dimana arus listrik dapat mengalir di dalamnya dan biasanya digunakan karena sifatnya yang memungkinkan arus mengalir hanya satu arah, melawan arus yang lain. Sebuah tegangan yang diberikan dapat menyebabkan elektron mengalir hanya satu arah, dari katoda ke anoda, dan kemudian kembali ke katoda melalui sebuah sirkuit eksternal. Diode yang digunakan terutama sebagai rectifier-yang mengubah arus bolak-balik menjadi arus dan untuk memvariasikan amplitudo dari sinyal sebanding dengan tegangan dalam sirkuit, seperti pada radio atau penerima televisi. Diode paling dikenal adalah tabung vakum dan diode semikonduktor. Semikonduktor dioda, yang paling sederhana dari perangkat semikonduktor, terdiri dari dua elektroda dan dua zat semikonduktor yang berbeda. Diode tersebut membentuk dasar untuk peralatan semikonduktor yang lebih kompleks (termasuk transistor) yang digunakan dalam komputer dan peralatan elektronik lainnya. Dioda semikonduktor

termasuk diode pemancar cahaya dan dioda laser, yang terakhir memancarkan sinar laser, berguna untuk telekomunikasi melalui serat optik dan untuk membaca CD. Diode ini banyak sekali digunakan dalam berbagai fungsi. Karena kegunaannya sebagai penyearah, hal ini menjadikan diode ini sebagai elemen kunci dalam mengubah AC ke DC dengan membatasi aliran arus ke satu arah. Diode juga dapat digunakan sebagai sensor suhu dan cahaya dan emitter cahaya (LED). Dalam peralatan komunikasi juga, mereka dapat menyaring sinyal analog dan digital dari operator dan memodulasi sinyal ke operator. Dalam logika digital, mereka digunakan sebagai katup satu arah dan sebagai saklar mirip dengan transistor. Secara fisik diode ini berbentuk tabung vakum yang digunakan dalam rangkaian elektronik sebagai penyearah atau detektor frekuensi radio. Aplikasi modern dari dioda tabung umumnya terbatas pada rectifier dalam high-end amplifier audio dan lainnya khusus tegangan tinggi sirkuit. Dioda tabung menggunakan tiga elemen saluran, dua elemen aktif dan satu elemen pasif (yang berfungsi sebagai pemanas). Dalam pengoperasian yang khusus, katoda dipanaskan oleh filamen, dan tegangan AC diterapkan pada katoda. Katoda panas melepaskan elektron yang deras mengalir ke plat (anoda) dan menjadi arus yang diperbaiki. Dalam hal ini, dioda ini memungkinkan aliran arus menjadi satu arah.

Gambar di atas memperlihatkan bentuk fisik dan skema elektro dari diode. Itulah uraian singkat mengenai dioda. Semoga bermanfaat.
