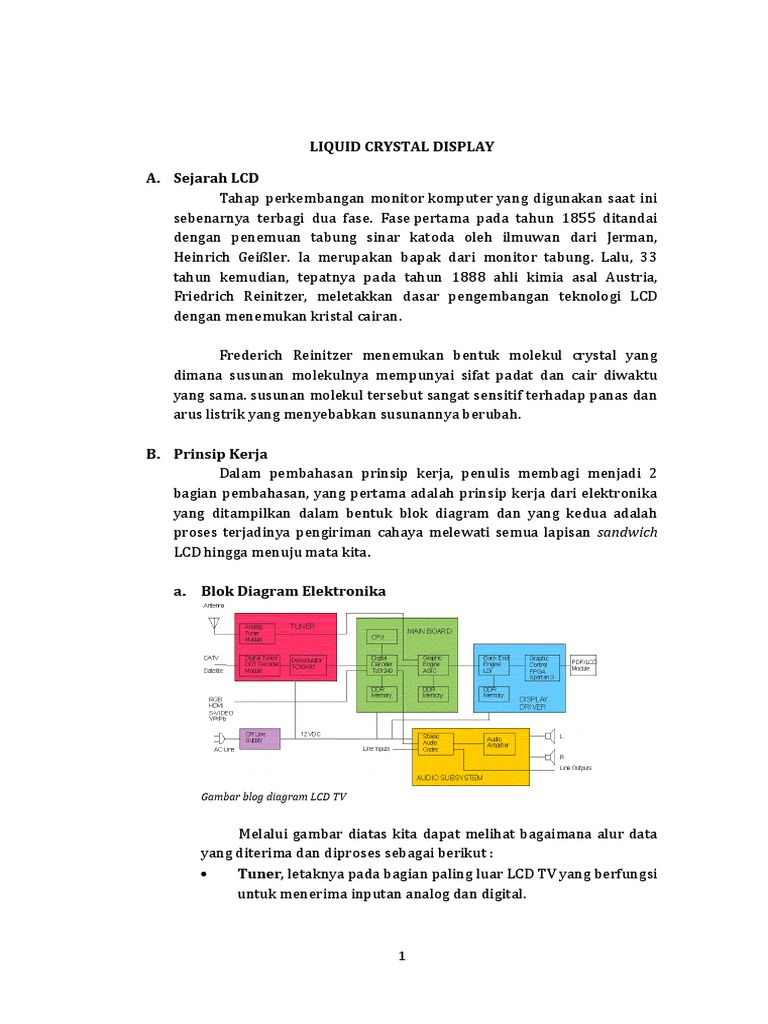

LIQUID CRYSTAL DISPLAY

A. Sejarah LCD
Tahap perkembangan monitor komputer yang digunakan saat ini
sebenarnya terbagi dua fase. Fase pertama pada tahun 1855 ditandai
dengan penemuan tabung sinar katoda oleh ilmuwan dari Jerman,
Heinrich Geiler. Ia merupakan bapak dari monitor tabung. Lalu, 33
tahun kemudian, tepatnya pada tahun 1888 ahli kimia asal Austria,
Friedrich Reinitzer, meletakkan dasar pengembangan teknologi LCD
dengan menemukan kristal cairan.
Frederich Reinitzer menemukan bentuk molekul crystal yang
dimana susunan molekulnya mempunyai sifat padat dan cair diwaktu
yang sama. susunan molekul tersebut sangat sensitif terhadap panas dan
arus listrik yang menyebabkan susunannya berubah.
B. Prinsip Kerja
Dalam pembahasan prinsip kerja, penulis membagi menjadi 2
bagian pembahasan, yang pertama adalah prinsip kerja dari elektronika
yang ditampilkan dalam bentuk blok diagram dan yang kedua adalah
proses terjadinya pengiriman cahaya melewati semua lapisan sandwich
LCD hingga menuju mata kita.
a. Blok Diagram Elektronika

Gambar blog diagram LCD TV

Melalui gambar diatas kita dapat melihat bagaimana alur data

yang diterima dan diproses sebagai berikut :

Tuner, letaknya pada bagian paling luar LCD TV yang berfungsi

untuk menerima inputan analog dan digital.

Mainboard, pada Mainboard terdapat CPU, ASIC, Digital

Decoder dikirim melalui Tuner atau pun oleh inputan lainnya.
untuk sinyal analog akan langsung diproses oleh ASIC sebelum
menuju bagian Display Driver

Power Supplay, semua perangkat elektronik DC tidak akan

lepas dari bagian satu ini. Power Supplay merupakan sumber
teganngan untuk semua bagian pada rangkaian LCD

Audio Subsystem, blok yang mempunyai fungsi untuk

memproses audio (suara) yang dikirim oleh Mainboard
melalui Digital Decoder.

Display Driver, merupakan bagian terpenting lainnya yang

dimiliki oleh LCD TV. fungsi blok ini adalah untuk merubah
sinyal digital yang dikirimkan menjadi tampilan grafis dilayar
monitor LCD.

LCD Modul, bagian ini adalah bagian akhir dari semua blok
diagram elektronika LCD. pada bagian ini terdapat beberapa
beberapa tugas penting yang harus diselesaikan, diantaranya
adalah merubah ukuran tampilan grafis yang dikirim oleh
Display Driver agar sesuai dengan ukuran LCD itu sendiri.
Disamping itu, pada bagian ini juga terdapat sebuah rangkaian
inverter yang dapat mengkorvesi tegangan 12 Vdc menjadi
tegangan 500-800 Vac. tegangan tersebut digunakan untuk
menyalan semua backlight agar dapat mempunyai cahaya yang
cukup yang nantinya bisa menembus semua lapisan sandwich
lCD.
b. Lapisan LCD

gambar lapisan sandwich LCD

Pada dasarnya LCD terdiri dari beberapa lapisan, diantaranya :

Backlight, merupakan bagian paling belakang dari front

panel LCD. Backligh terbuat dari kaca yang dapat
memantulkan cahaya yang cukup untuk menembus
lapisan-lapisan di depannya. Sumber cahaya berasal dari
lampu neon kecil yang ditempelken di sekeliling chasing
LCD.

Papan Polarisasi, terdapat 2 buah papan polarisasi. papan

tersebut diletakkan sejajar dan salah satunya diputar 90o.

Liquid Crystal, merupakan bagian utama dari teknologi

ini. susunan molekul dari crystal cair disusun dengan sudut
yang sempurna dari posisi vertical hinggal mencapai posisi
horizontal. Hal tersebut dilakukan agar cahaya dapat
menembus papan polarisasi horizontal nantinya.

Thin Film Transistor, biasa disingkat dengan TFT

merupakan sebuah transistor tipis yang dilekatkan pada 2
sisi cristal cair. Transistor ini akan dialirkan arus yang
dapat merubah susunan molekul cristal.

Filter Warna (RGB), lapisan ini merupakan terakhir LCD.

lapisan filter ini memiliki warna berbeda disetiap sub pixel.

C. Jenis LCD
a. LCD Komputer
Sesuai dengan namanya, LCD jenis ini sering kita jumpai pada Laptop
maupun PC. Perbedaan LCD komputer ini tidak memiliki inputan
tuner.

Gambar LCD pada PC/Laptop

b. LCD TV
Untuk prinsip kerja dari LCD TV sudah dijelaskan pada pembahasan
sebelumnya. hanya saja LCD TV terkadang sudah dipaketkan beserta
system audio sendiri kedalam blok Mainboard dan memiliki Speaker
Output internal.

gambar penggunaan LCD pada TV

D. Kelebihan dan Kekurangan LCD

Kelebihan
a. Ukuran Dimensi Monitor Ramping. Bentuk serta ukuran monitor
yang ramping dan tidak terlalu besar membuat tempat yang akan
diletakkan monitor akan hemat, sehingga monitor ini cukup cocok
jika diletakkan tempat yang tidak luas.
b. Berat Monitor Ringan. Ukuran monitor yang ramping berdampak
pula terhadap beratnya.
c.

Kualitas Gambar Baik. Kualitas yang dihasilkan oleh monitor lcd ini
cukup baik, gambar yang dihasilkan pun lebih lembut dibanding CRT
ataupun teknologi plasma.

d. Baik Untuk Mata. Radiasi yang ditimbulkan oleh monitor LCD lebih
kecil sehingga baik bagi mata para pengguna moniotr LCD. Monitor
ini juga lebih nyaman untuk dilihat dari jarak pandang yang dekat.
e.

Hemat Daya Listrik. Penggunaan monitor LCD lebih diuntungkan

karena konsumsi listrik lebih hemat dari monitor lain. Konsumsi
daya listrik monitor LCD setengah dari jenis monitor CTR.

f.

Tidak Memantulkan Cahaya. Pada monitor LCD cahaya tidak

dipantulkan lagi, sehingga jika ada cahaya di arah depan monitor

tidak dipantulkan kembali. Hal tersebut membuat

penggunaan dari monitor karena tidak silau dari cahaya.

nyaman

Kekurangan
a. Sudut Pandang Terbatas. Sudut pandang yang terbatas
membuat gambar yang dihasilkan berbeda-beda, penglihatan
harus sejajar didepan monitor.
b. Masalah Dead Pixel. Dead Pixel merupakan titik hitam yang
diakibatkan adanya pixel yang mati. Dead Pixel bisa ditimbulkan
dari gagalnya produksi atau dari aktivitas kita yang menimbulkan
Dead Pixel. Jika layar LCD timbul Dead Pixel kita sebagai
pengguna monitor akan cukup terganggu.
c. Layar LCD Sensitif. Komponen layar LCD sensitif, membuat
rentan terhadap benturan dalam membawa monitor anda harus
lebih hati-hati.
d. Harga Monitor Lumayan Mahal. Dipasaran harga monitor
LCD masih lumayan tinggi, dengan harga tersebut belum
terjangkau oleh banyak kalangan.
e. Harga Servis Mahal. Kekurangan yang satu ini karena belum
banyaknya orang yang ahli dalam memperbaiki kerusakan
monitor berjenis LCD dan komponen-komponen monitor susah
didapat. Hal tersebutlah yang menyebabkan harga servis monitor
mahal.

E. Kesimpulan
Liquid Crystal Display atau disingkat denga LCD merupakan
teknologi layar penampil yang dikembang berdasarkan karakteristik
crystal cair. pembuatan LCD sediri cukup mahal dibanding dengan
pembuatan layar monitor lainnya. hal tersebut disebabkan tidak ada
molekul cristal cair yang langsung membuat sudut yang sesuai teori
dasarnya. Untuk membentuk melekul yang sesuai karakteristik yang
diinginkan harus mencapur beberapa senyawa terlebih dahulu. Tinggi
biaya produksi jelas berdampak pula pada bagian pemasaran.
