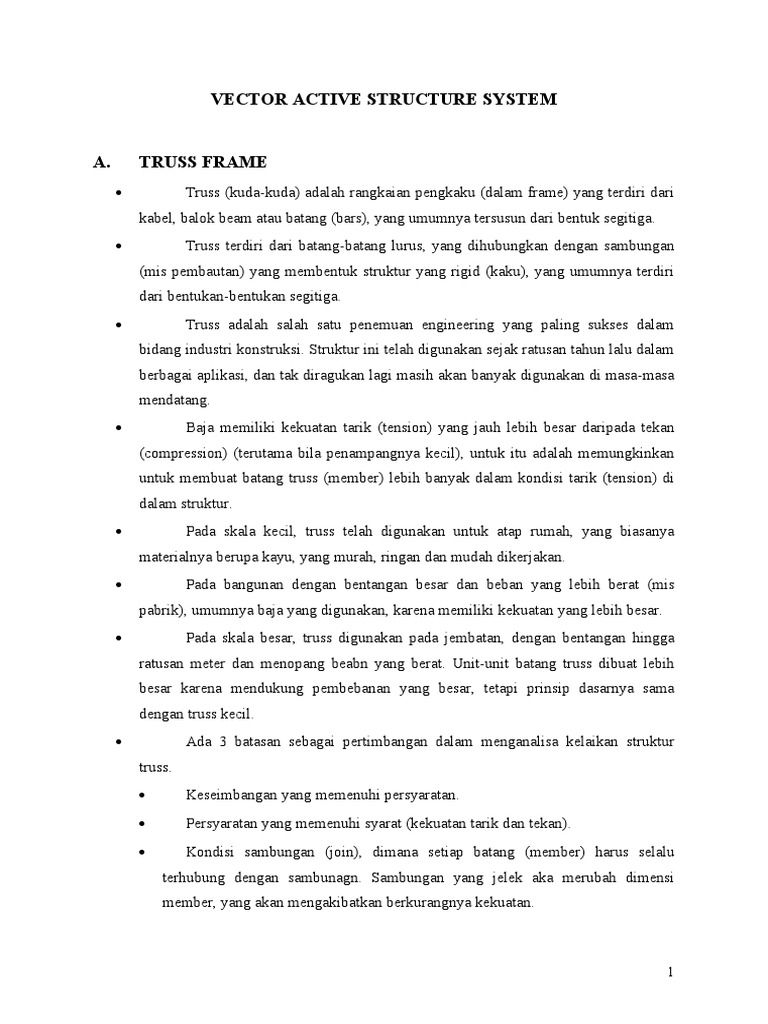

VECTOR ACTIVE STRUCTURE SYSTEM

A. TRUSS FRAME
 Truss (kuda-kuda) adalah rangkaian pengkaku (dalam frame) yang terdiri dari
kabel, balok beam atau batang (bars), yang umumnya tersusun dari bentuk segitiga.
 Truss terdiri dari batang-batang lurus, yang dihubungkan dengan sambungan
(mis pembautan) yang membentuk struktur yang rigid (kaku), yang umumnya terdiri
dari bentukan-bentukan segitiga.
 Truss adalah salah satu penemuan engineering yang paling sukses dalam
bidang industri konstruksi. Struktur ini telah digunakan sejak ratusan tahun lalu dalam
berbagai aplikasi, dan tak diragukan lagi masih akan banyak digunakan di masa-masa
mendatang.
 Baja memiliki kekuatan tarik (tension) yang jauh lebih besar daripada tekan
(compression) (terutama bila penampangnya kecil), untuk itu adalah memungkinkan
untuk membuat batang truss (member) lebih banyak dalam kondisi tarik (tension) di
dalam struktur.
 Pada skala kecil, truss telah digunakan untuk atap rumah, yang biasanya
materialnya berupa kayu, yang murah, ringan dan mudah dikerjakan.
 Pada bangunan dengan bentangan besar dan beban yang lebih berat (mis
pabrik), umumnya baja yang digunakan, karena memiliki kekuatan yang lebih besar.
 Pada skala besar, truss digunakan pada jembatan, dengan bentangan hingga
ratusan meter dan menopang beabn yang berat. Unit-unit batang truss dibuat lebih
besar karena mendukung pembebanan yang besar, tetapi prinsip dasarnya sama
dengan truss kecil.
 Ada 3 batasan sebagai pertimbangan dalam menganalisa kelaikan struktur
truss.
 Keseimbangan yang memenuhi persyaratan.
 Persyaratan yang memenuhi syarat (kekuatan tarik dan tekan).
 Kondisi sambungan (join), dimana setiap batang (member) harus selalu
terhubung dengan sambunagn. Sambungan yang jelek aka merubah dimensi
member, yang akan mengakibatkan berkurangnya kekuatan.

1
Jenis Kuda-kuda

Kingpost Queenpost

Belgian Truss Attic

Fan Truss Piggyback

Fink Double Fink

2
Howe Double Howe

Cambered Truss Scissors

Collar Truss Hammer Beam

Vaulted Ceiling Truss Mansard

Vault Truss
Stepped Ceiling Truss

Cathedral Truss Raised Tie-Raised Collar

3
4
Ugly Truss Clear Story Truss Belgian Truss

Inverted Truss Stub Truss Bobtail-Stub End Truss

Pagoda Truss Polinesian Truss

Top Hat-2-Tier

5
Hip Truss Gambrel
Sloping Chord Flat

Bowstring Parker Pony Truss Parker Through Truss

K Through Truss Pegram Truss Camel Back Truss

6
Steel Deck Truss

Sloping Flat Truss

Haupt Truss

Haupt Truss with Arch

7
Childs (C) Truss (Horace Child 1846)

Howe (H) - William Howe 1840

Long (L) - X Truss - Col Stephen Long 1830

Multiple Kingpost (MKP)

Smith (S) - Robert W. Smith 1867

8
Warren (W) - James Warren 1848

Warren + Arch (W + Arch)

Burr Arch (B) - Theodore Burr 1804

Flat (Pratt) Truss

9
Town (T) – Lattice Truss

10
11
12
13
14
15
16
17
18
APLIKASI TRUSS FRAME

19
B. SPACE FRAME

 Space Frame adalh struktur mirip truss, struktur rigid ringan, terbentuk
(constructed) dari penyambungan struts (member) dalam pada geometris.
 Space frame biasanya menggunakan multi directional span (bentangan
banyak arah), dan sering dengan beberapa penumpu (penopang).
 Space frame mendapatkan kekuatannya dari sifat rigidly dari triangular
frame, dimana pembebanan ditransmit sebagai gaya tekan dan tarik pada tiap
strutnya.
 Space frame diciptakan pertama kali dan dipopulerkan oleh
Buckminster Fuller pada tahun 1950, juga oleh Alexander Graham Bell
sekitar tahun 1900an. Bell menggunakannya dalam percobaan nautical and
aeronautical engineering Buckimster Fuller’s memfokuskan diri pada
pengembangna struktur arsitektur, dan kemudian sangat berpengaruh.

20
21
22
23
24
25
26
27
APLIKASI SPACE FRAME

1. U.S. Pavilion, Montreal Expo 1970, Montreal, Canada

Architect: Buckminster Fuller

28
2. NemakAerial Dome – Monterrey Mexico

3. Stadium, Japan

29
C. GRID SHELL
1. Single Curved

2. Doubly Curved : Synclastic

30
31
3. Doubly Curved : Anticlastic

4. Doubly Curved : Synclastic/Anticlastic

32
APLIKASI GRID SHELL

33
34
 PROGRAM RUANG
CONVENTION HALL

Jenis Ruang Nama Ruang Kapasitas Standart Luas Sumber

Hal Sidang Lobby 500 0.6 m2/org 300 m2 FL
R. Sidang Utama 500 -400 org, tipe 240 m2 FL
teater@0.6m2/org FL
160 m2
-100 org, tipe Asumsi
2
teater@1.6m /org 2 4m FL
2
R. Tunggu VIP 1 org 4 m2/org 4m FL
2
Toilet 1 ruang
2
2 m /org@2 80 m FL
2
Panggung 1 ruang 80 m2/stage 30 m FL
2
R. Ganti Pakaian 1 org 30 m /org 2 16 m FL
2
Toilet 1 ruang 4 m2/ruang@2 30 m FL
2
Gudang 1 ruang 30 m2/ruang 15 m FL
Toilet 100org 15 m2 FL
wnt
7.5 m2
100 org FL
7.5 m2
pria
2 28 m2
R. Kontrol Lampu 1 ruang 7.5m /ruang FL
937m2
R. Kontrol Suara 1 ruang 7.5m2/ruang FL
2 187.4m2
R. Proyektor 28m /ruang FL
1124.4m2
Subtotal

Sirkulasi 20%
Total
R. Informasi R. Informasi 10 org 4.46m2/org 45 m2 N
R. Penitipan 2 org 16m2/org 32 m2 Asumsi
Subtotal 77 m2
Sirkulasi 20% 15.4 m2
Total 92.4 m2
R. Pelayanan Restaurant 100 org 2 m2/org 200 m2 FL
Umum Kasir 1 unit 3 m2/org 3 m2 Asumsi

35
 R. Pengelola 1 ruang 20 m2/ruang 20 m2 Asumsi
Dapur 1 ruang 0.5 m2/org 50 m2 FL
SubTotal 273 m2
Sirkulasi 20% 54.6 m2
Total 327.6m2
R. Mushalla 20 org 1,25 m2 25 m2 Asumsi
Kebutuhan Toilet Pria 10 org 2 m2 20 m2 FL
Umum Toilet Wanita 10 org 2 m2 20 m2 FL
SubTotal 65 m2
Sirkulasi 20 % 13 m2
Total 78 m2
R. Pengelola R. Direktur 1 org 14-18.5m2/org 14 m2 N
R. Manajer 1 org 14-18.5m2/org 14 m2 N
R. Administrasi 8 org 14-18.5m2/org 112 m2 N
R. Rapat 20 org 11.5-14 m2/org 230 m2 N
R. Personalia 1 org 14-18.5m2/org 14 m2 N
R. Marketing 1 org 14-18.5m2/org 14 m2 N
R. Security 2 org 14-18.5m2/org 28 m2 N
Toilet 20 m2 N
SubTotal 446 m2
Sirkulasi 20% 89.2m2
Total 535.2m2
R. Utilitas R. Genset 1 ruang 10 m2 Asumsi
R. Mesin 1 ruang 10 m2 Asumsi
R. AHU (Air 1 ruang 10 m2 Asumsi
Handling System)
10 m2
R. Panel 1 ruang Asumsi
10 m2
R. Pompa 1 ruang Asumsi
10 m2
R. Petugas 1 ruang Asumsi
60 m2
SubTotal
12 m2
Sirkulasi 20%
72 m2
Total

36
Jumlah Luas Bangunan
= 1124.4 m2+ 92.4 m2 + 327.6 m2 + 78 m2 + 535.2 m2+ 72 m2
= 2229.6 m2

KET
FL : Confrence, Convention, and Exhibition Hall, Fred Lawson
N : Data Arsitek, Neufert

37
