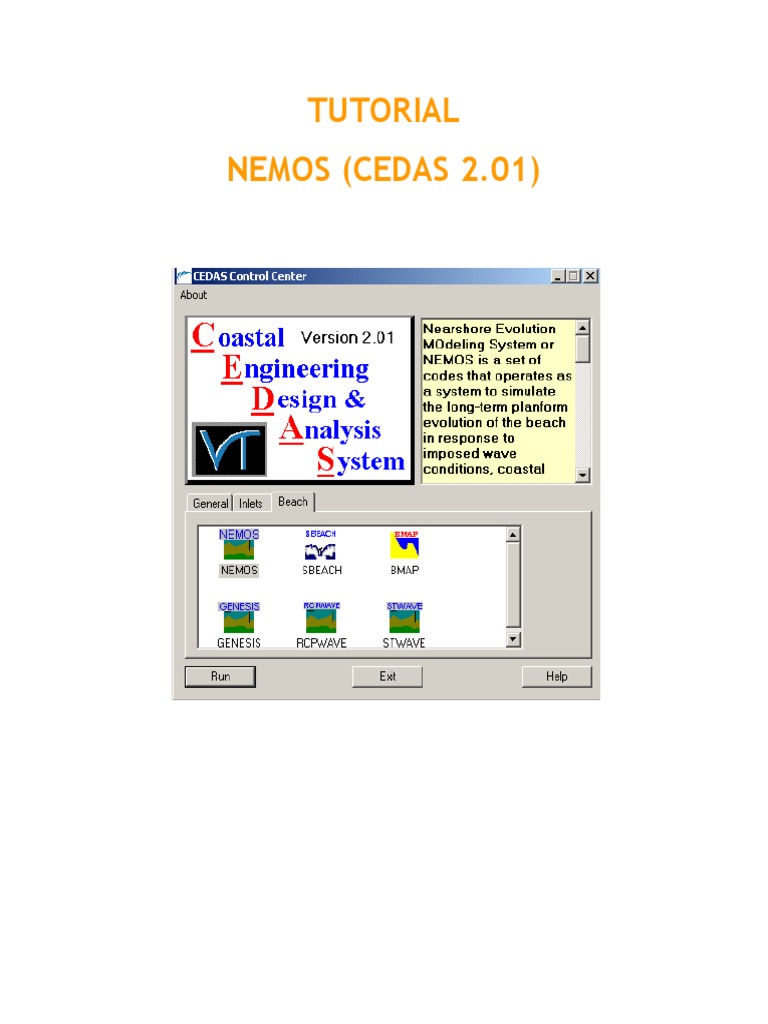

TUTORIAL

NEMOS (CEDAS 2.01)

[ MODUL NEMOS ]
Data yang diperlukan :
1. Data Time Series gelombang 1 tahun
2. Data Batimetri Format XYZ (ASCII)
(sudah digabung dengan Topografi)
3. Data Shoreline Format XY Pairs

File yang digunakan :
Kasus Pantai Saloloang
A1_SMRG_wav.txt data gelombang 1 tahun
Batimetri.txt data batimetri
Garis pantai.txt data garis pantai

1. GRID GENERATION
Start, jalankan program CEDAS 2.01 yang telah di Instal terlebih dahulu



Run NEMOS

Begin a new model, ok

Add asPilih Grid Generator, ok
Edit, Import data

Pilih Files of Tipe : ASCII XYZ, Pilih File Name : Batimetri
Distance units : meter, open

Specifi Coordinate System, pilih local, ok

Tuliskan : MSL, ok
Pilih Toolbar Edit, Triangulate
Matikan Plot Triangels dan Plot Points






Edit, Import Data

Plot Triangels
Plot Points

Pilih Files of Tipe Shoreline Points (XY Pairs), Pilih File Name :
Garis_pantai
Distance units : meter, open
Untuk menampilkan garis pantai, pilih toolbar show shoreline points


Untuk memilih daerah model, pilih toobar : select Grid Region


Menentukan domain boundary, Click point 1, sebagai origin, point 2(x-
axis), nanti akan menunjukkan Azimuth, pointh 3 (y-axis)


Show Shoreline Points
Select Grid Region
3 2
1
Region harus dipilih demikian, sebab model boundary harus
mengikuti/memotong Y-axis sehingga diusahakan garis pantai sejajar
dengan y-axis (tegak lurus dengan Y-axis)
Edit, Build Uniform Grid




Ukuran Grid : 50 x 50
(Disesuaikan Kebutuhan)
Pembatasan daerah model
Secara manual
Pemilihan station menentukan kedalaman station, untuk kebutuhan
Genesis, station dibuat sepanjang offshore Genesis Boundary (sejajar
garis pantai) pada zona sebelum gelombang pecah.
Pilih : Define GENESIS Grid

Isi Contur Depth at First Station : 5, ok
Klik kana
1. Eksport grid file dengan nama : B_SMRG_Grid.grd Grid
2. Eksport Spatial domai file dengan nama :B1_SMRG_Spd.nc
3. Eksport Station File dengan nama :
B2_SMRG_sta_Rcp.nc station file
B2_SMRG_sta_Stw.nc station File
4. Eksport GENESIS spatial domain File dengan nama:
B1_SMRG_Spd_GEN.nc Spatial domain GENESIS
Tulis X Azimut




Contur Depth : 5
Define GENESIS Grid
Untuk mengecek grid generator berhasil.
1. File, New, Genesis
2. Open Spatial Domain File
3. Panggil : B1_SMRG_Spd_GEN.nc
4. Jika muncul Sukses
5. Jika tidak muncul Ulangi Grid Generator

2. WAVE TRANSFORMATION (WWL DATA)
File, New, WWWL Data, ok
Import ASCII data file
Included Components : Waves
Index type : Time, ok







Pilih A1_SMRG_wav.txt , open











Pada sheet kiri bagian bawah



Klik Location
Mean Water Depth at Datum : 5 (m)
Horizontal Datum : local
Vertical Datum : MSL
World Coordinat System : UTM
Easting : 116
Northing : 1.3
Hemisphare :
Zone : 50 ..

Klik Time




Pilih :Local Standard Time
Meridian
(deg) : East

Klik Wave

Station Name : Marina
Wave Height Units : m
Direction Convention : Meteorologic



File, Save As : A2_SMRG_WWWL.nc

3. WISPH3 (Wave Information Study Phase)
File, New, Pilih WISPH3 Configuration, ok
1. Input = A2_SMRG_WWWL.nc Panggil
2. Printed Output = B3_SMRG_ph3.prt Isi
3. Water depth (Phase 3 wave Output Station) Menentukan
kedalaman station (pada batas daerah sebelum gelombang pecah)
4. Station Name = batas
5. Output = C1_SMRG_wave_ph3.nc Isi
6. Shoreline Azimuth = X 90
o

7. Input wave Station depth
Use sta water depth
8. Save as C2_SMRG.wp3



Run Model
Klik
4. Analisa Data Gelombang (WWWL Data)
File, New, Pilih WWWL Data, ok
Read existing wave file netcdf format, ok
Pilih File : C1_DMK.nc, ok



















Ok

Station, Waves, Wave Transport Range
Ini untuk menandai gelombang yang tidak mampu mengangkut material
Angka -99 akan muncul pada
Fill Wave asumption = deep water
Azimuth = Azimut yang awal pada grig generator
Treshold = 1,97 m3/dt
Angle Tol = 20 deg
Failure Mode = Set Periode Flag
Flag value = -99

File disimpan : C3_SMRG_wave_crit.nc
Station, Waves, wave Periode Range
Masukan Sense = Include
Min = 0
Max = 22
Failure Mode = Removed Record

Ok..
File disimpan : C3_SMRG_wave_nocalm_crit.nc

Ok
5. WSAV
Digunakan untuk analisis kondisi gelombang untuk statistik gelombang
File, New, Pilih WSAV, ok
File, Open wave Component1
Pilih C3_SMRG_wave_nocalm_crit.nc
Edit : Band Limits
W.Height MEAN (Ratio Button)
w. Periode MEAN
w.angle MEAN


Ok..
Edit, analyze, untuk running model dan prosedur statistics
Plot Type, Block Diagram, Number of Accurance
Pilih Occurrence v Theta v Periode





File, Save Permutations Result
File : DO_SMRG_perm.nc
File, Save As : DO_SMRG_WSAV.wsv
6. Menampilkan hasil dalam WWWL editor
File, New, Pilih WWWL Data, Ok
Open Permutation File
DO_SMRG_perm.nc
Pilih Wave pada Sheet data dibawah
Ubah Station Name : Marina
Kembali ke sheet data


Untuk digunakan dalam Specgen untuk diproses Running STWAVE, data
ini harus diconvert ke local polar
Station, wave, change direction convention









Ok...
Station, Waves, Change Direction Convention disimpan dalam :
DO_SMRG_Perm_2.nc

7. MODUL SPECGEN (Membuat Spektrum Gelombang)
File, New, Pilh SPECGEN, ok
File, Import Permutation File DO_SMRG_Perm_2.nc
Isi : min = 0,04
Delta = 0,02
Ok...
Nilai Azimut
X Awal
Pilih :
Shore_Ref 1
Pilih Event : Edit, Select Event, ok
Save File dalam = F1_SMRG_Specgen.sgn




8. MODUL STWAVE
File, New, Pilih STWAVE Configuration
File yang di masukkan
Sheet Configuration :
1. Simulation Name = Marina5
Sheet Files :
1. Configuration File = G1_STWV.stw Isi
2. Spatial Domain = B1_SMRG_Spd.nc Panggil
3. Spectrum = F1_SMRG_Specgen.sgn Panggil
4. Stations = B2_SMRG_sta_Stw.nc Panggil
5. Print = G3_STW.prt Isi
6. Field = G2_STW_fld.nc Isi

























Save AS : G1_STWV.stw

Run Model









Klik
Proses Running Model
STWAVE


















9. MODUL RCPWAVE
File, New, Pilih RCPWAVE Configuration, ok
Edit Sheet configuration
1. Simulation Title : Marina6
Edit Sheet File
1. Configuration File = E4_Rcp.rcp Isi
2. Spatial Domain = B1_SMRG_Spd.nc Panggil
3. Incident wave File = DO_SMRG_perm.nc Panggil
4. Field File = E3_Rcp_fld.nc Isi
5. Station File = B2_SMRG_sta_Rcp.nc Panggil
6. Print = E1_Rcp.prt Isi








Running Model STWAVE
Sukses !!!!!!


Run Model


10. MODUL WMV
Untuk melihat hasil Running Model STWAVE dan RCPWAVE
File, Open, Pilih WMV, Ok
Melihat hasil Running STWAVE :
1. Field File = G2_STW_fld.nc
2. Station Files = B2_SMRG_sta_Stw.nc
Next, Pilih Event, Next
Pilih :
Dataset : batimetri/topografi
View : Contour & Isoline

Finish
Edit, Additional Plot Option
Pilih Wave direction vectors (untuk melihat vector gelombang)

Klik

Ok
Melihat hasil Running RCPWAVE (Sama halnya dengan melihat hasil
running STWAVE)
1. Field File = E3_Rcp_fld.nc
2. Station Files = B2_SMRG_sta_Rcp.nc


Gambar hasil Running RCPWAVE
Cara lain : dari toolbar Setup Wizart

11. MODUL GENESIS
File, New, Pilih WWWL DATA, Ok
Klik Read existing wave file, ok
Pilih File : C1_DMK.nc
Station, Waves, change Direction Convection











File, Save As, H4_Waves.nc
File, New, GENESIS
File, Open Spatial Domain File, B1_SMRG_spd_GEN.nc
Edit, Shoreline, Reference

Date : Awal simulasi
Ok..
Nilai Azimut
X Awal
Pilih :
Shore_Ref 1
Edit, Sand Beach, and Longshore


Ok..
Edit, Boundary Condition Data
1. Seaward BC Wave Data

2. Lateral BC Data

D50
Ok..
Edit, Configuration

1. Simulation title = Perubahan Garis Pantai Marina
2. General 1//0 units = metric
3. Simulation Temporal data
4. Start date : 19990101
5. End Date : 20200101
6. Time step : 1 hr
7. Recording time step : 24 hr
8. Printed Output, Printable output : H6_genesis.prt Isi
9. Wave Comp : H4_waves.nc Panggil
10. Visualization File : H5_animasi.vis Isi
11. Station File : B2_SMRG_sta_Stw Panggil
12. (From external wave model ) B2_SMRG_sta_Stw.nc Panggil
Save : GENESIS2, Ok
Run Model







Ok


Klik
Hsil Running Perubahan garis pantai dapat dilihat untu setiap langkah
waktu



Contoh : Tanggal 22 - 11 2003






View, Out-put




Animasi Hasil Running dapat disimpan dalam format avi
File, Export Animation

12. DESAIN BANGUNAN PANTAI
Untuk pantai yang terdapat bangunan pantai seperti : break water, garoin,
jetty, seawall Cedas dapat di desain untuk kasus tersebut.
