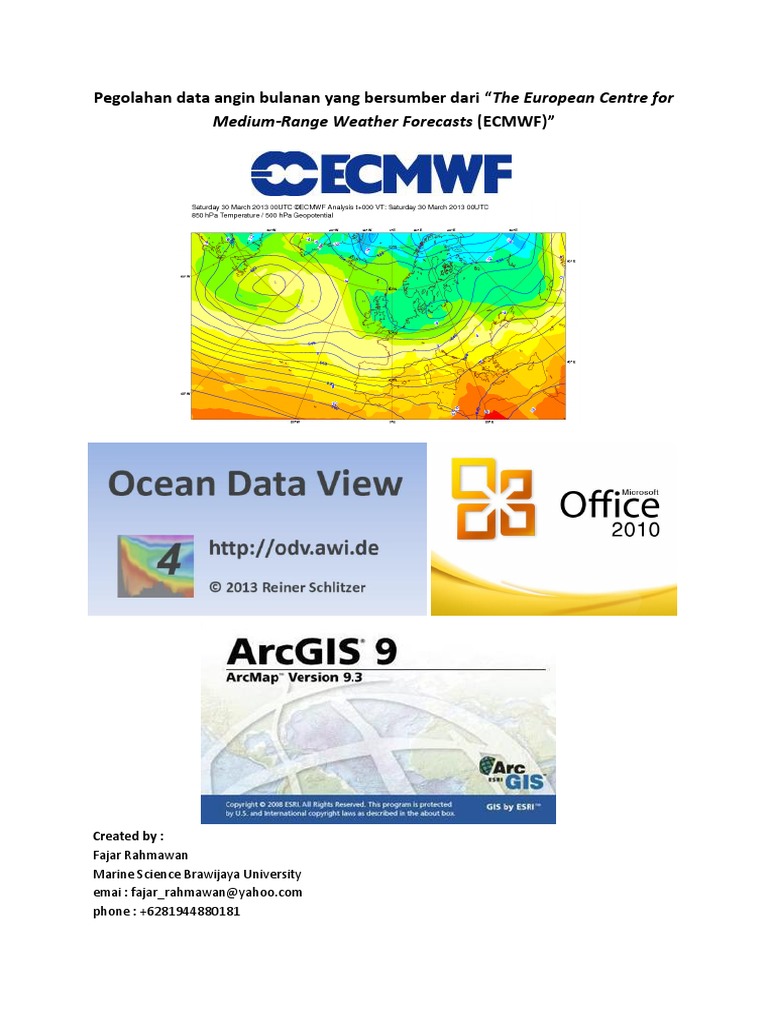

Pegolahan data angin bulanan yang bersumber dari “The European Centre for

Medium-Range Weather Forecasts (ECMWF)”

Created by :
Fajar Rahmawan
Marine Science Brawijaya University
emai : fajar_rahmawan@yahoo.com
phone : +6281944880181
1. Persiapkan aplikasi yang deibutuhkan; Ocean Data View (ODV) versi 4.5.3; Microsoft Office
Excel 2010 dan ArcGis 9.3
2. Cara mengunduh data dari ECMWF :
buka : http://www.ecmwf.int/
 pilih “Data”

 Pilih 3. The EMWF Data Server for free data downloads (subject terms and conditions)

1
 pilih “Full resolution”

 Pilih “Monthly Means of Daily Means” (arti kalimat tersebut ada di lembar “Mengenal ECMWF”)

 Pilih bulan penelitian yang akan dianalisa; Ex : “Januari 2013”

2
 Centang pada “10 metre U wind component” dan “10 metre V wind component”

 Pilih “Retrive NetCDF

 klik gambar “Area”

 klik Custom

 Masukkan koordinat dan nama seperti gambar dibawah ini  Submit :

3
 Maka ada wilayah “Indonesia”  klik wilayah tersebut  kembali ketampilan back

 klik gambar “Grid”

 klik gambar grid 0.75x0.75 (keterangan lebih lanjut hubungi penulis)

4
 jika sudah terlihat seperti ini  Now :

 pilih yg berformat “nc  download ”

5
3. Import dan Eksport file “.nc” di aplikasi Ocean Data View (penulis menggunakan aplikasi Ocean
Data View Versi 4.5.3)

 tekan Ctrl+O untuk membuka file  Open

6
 pilih “Next” (keterangan lebih lanjut hubungi penulis)

 pilih “Next” (keterangan lebih lanjut hubungi penulis)

7
 pilih “Next” (keterangan lebih lanjut hubungi penulis)

 pilih “Next” (keterangan lebih lanjut hubungi penulis)

8
 maka tampilan awal seperti ini:

 tekan F8

9
 pilih Export  ODV Spreadsheet File  Save (format file .txt)

 maka akan muncul tampilan seperti dibawah ini (keterangan lebih lanjut hubungi penulis)  OK :

10
 pada Longitude range pilih *0 … 360+ 0E

 pada “Metadata date format” pilih “mon/day/yr”  OK

11
 data tersebut berformat “.txt”

4. Pengolahan pada Microsoft Excel 2010

 buka Microsof Excel 2010  File  Open

 pada “Files of type” pilih “All Files”

12
 pilih file yg berformat .txt  Open

 pilih “Next”  Tab  General  Finish (keterangan lebih lanjut hubungi penulis) :

13
 maka tampilannya seperti dibawah ini :

 Buat Sheet baru (nama default “Sheet1”))  copy “Longitude *degrees_east+” pada A1 dan
“Latitude *degrees_north+” pada B1 (lihat gambar)

 untuk Longitude (x) :

 ketik pada C2 :
=A2/100000

 untuk Latitude (y) :

 pastikan semua data berformat number, jika tidak maka nantiada data yg bertuliskan VALUE!

14
 ciri data tersebut yg bukan “Number” (berada di kiri (artinya text)) :

 blok pada data tersebut dan berikan warna untuk menandai;

 ketik pada D2

=B2/100000

 drag sampai bawah

15
 dan pada kolom yg diberi warna tadi ada tulisan “#VALUE!”

 blok kembali data yg telah diberi warna  Find & Select  Replace

 isikan pada :

Find wahat : “.”

Replace with : “,”

 Replace All  Close

16
 hapus semua yg bertuliskan “#VALUE!”  samakan dengan yg sudah menjadi “Number” (=B968)

 Tekan “Enter”  drag sampai akhir batas warna habis (data tersebut telah penuh/komplit)

 Buat Sheet baru dengan menekan “Shift+F11”

 Copy “x dan y” di sheet 1 pada kolom A1 di sheet 2 (klik kanan pilih icon )

17
 Copy data U dan V dari data Awal dan letakkan U pada C1 dan V pada D2 

 rubah U dan V ke dalam format angka seperti cara diatas

 (Blok data U dan V  Replace  titik “.” jadi koma “,” )

 Rename C1 jadi U dan D1 jadi V

 Selanjutnya mencari kecepatan (m/s) dengan rumus :

√
Tuliskan di kolom
a. E1 Tuliskan
kecepatan
b. E2 Tuliskan
=SQRT((C2^2)+(D2^2))
Untuk mencari arah ada beberapa langkah, nanti bisa ditanyakan penulis; penulis hanya
memberikan rumus di Excel saja (jika menggunakan Aplikasi Matlab juga bisa) ;
Untuk Kolom
c. F2 tuliskan
=IF(AND(C2>=0;D2>=0);"K1";IF(AND(C2>=0;D2<0);"K2";IF(AND(C2<0;D2<0);"K3";IF(A
ND(C2<0;D2>=0);"K4"))))
d. G2 tuliskan
=IF(F2="K1";D2/C2;IF(F2="K2";C2/D2;IF(F2="K3";C2/D2;IF(F2="K4";D2/C2))))
e. H2 Tuliskan
=SQRT(G2^2)
f. I2 Tuliskan
=DEGREES(ATAN(H2))
g. J1 Tuliskan
arah
h. J2 Tuliskan
=IF(F2="K1";90-I2;IF(F2="K2";180-I2;IF(F2="K3";180+I2;IF(F2="K4";270+I2))))

18
Hasilnya;

 Copy data X, Y, Arah dan Kecepatan nya saja ke Sheet 3  kemudian “Save As”
 Save as type : Excel Workbook (*.xlsx)

19
5. Import dan layout pada ArcGIS Penulis menggunakan ArcGIS 9.3
 Buka ArcGis  Tools  Add XY data

 Add file excel yang tadi sudah di save  pilih “Sheet 3”  Add

20
 secara otomatis akan muncul X dan Y
dan Define Coordinate System nya (sesuai dengan base map GCS_WGS84)
 tekan Edit  Select  klik 2x “Geographic Coordinate System”  World 
pilih WGS_1984.prj  Add  OK  OK

21
  untuk proses selanjutnya seperti pada tulisan “Pengolahan Data Arus Geostropik Model RIO05”
 contoh tampilan (layout bisa ditanyakan penulis) :

 Refferensi skala Beaufort

Beaufort Scale meter/second kilometers/hour miles/hour Knots Description

FORCE 0 0,3 1 1 1 Calm
FORCE 1 1,5 1,1 3 2 Light winds
FORCE 2 3,4 11 7 6 Light winds
FORCE 3 5,4 19 12 10 Light winds
FORCE 4 7,9 28 17 15 Moderate winds
FORCE 5 10,7 38 24 20 Fresh winds
FORCE 6 13,8 49 30 26 Strong winds
FORCE 7 17,1 61 38 33 Near gale
FORCE 8 20,7 74 46 40 Gale
FORCE 9 24,4 88 54 47 Strong gale
FORCE 10 28,4 102 63 55 Storm
FORCE 11 32,6 117 72 73 Violent storm
FORCE 12 32,7 118 73 74 Cyclone

Sumber : http://www.insydney.com.au/Weather/Beaufortscale/default.htm

22
 Sekilas Tentang European Centre for Medium-Range Weather Forecasts
(ECMWF)

A. Alamat Situs : http://www.ecmwf.int/

B. Nama organisasi/jenis basis data

European Centre for Medium-Range Weather Forecasts (ECMWF) merupakan
organisasi internasional yang didukung oleh 31 negara anggota seperti Belgium,
Denmark, Germany, Greece, Spain, France, Ireland, Italy, Luxembourg, the
Netherlands, Norway, Austria, Portugal, Switzerland, Finland, Sweden, Turkey,
United Kingdom. Serta perjanjian kerjasama dengan negara Czech Republic,
Montenegro, Estonia, Croatia, Iceland, Latvia, Lithuania, Hungary, Morocco,
Romania, Serbia, Slovenia dan Slovakia serta beberapa organisasi meteorologi dunia
seperti :
1. World Meteorological Organisation (WMO)
2. European Organisation for the Exploitation of Meteorological Satellites
(EUMETSAT)
3. African Centre of Meteorological Applications for Development (ACMAD)
4. Joint Research Centre (JRC)
5. Preparatory Commission for the Comprehensive Nuclear Test-Ban Treaty
Organisation (CTBTO)
6. Executive Body of the Convention on Long-Range Transboundary Air
Pollution (CLRTAP)
7. European Space Agency (ESA)
Organisasi ini menyediakan peramalan jangka menengah-panjang untuk
data-data atmosfer/cuaca serta super-fasilitas komputasi untuk penelitian ilmiah dan
bekerjasama secara keilmuan maupun teknis dengan agen satelit dan komisi Eropa.
ECMWF juga merupakan hasil pengembangan meteorologi secara dinamis dan
sinoptik lebih dari 100 tahun dan lebih dari 50 tahun pengembangan prediksi cuaca
secara numerik (Numerical Weather Prediction). Sistem peramalan ECMWF terdiri
dari model sirkulasi umum, model gelombang laut. Pada tahun 1998 sistem
peramalan musiman mulai beroperasi dan pada tahun 2002 diperkenalkan sistem
peramalan bulanan.

C. Parameter data
Untuk set data dari ERA Project, ERA Interim dan untuk parameter surface :
1. Angin pada ketinggian 10 meter komponen u dan v dalam satuan m/detik
2. Suhu permukaan laut dalam satuan (oK)
3. Gelombang; Tinggi gelombang signifikan (meter), periode (detik),
arah rata-rata (derajat)
4. Data lainnya mengenai atmosfer.

D. Format data
Data berformat grib dan netcdf (Network Common Data Form)

23
E. Resolusi Spasial
Menggunakan sistem grid :
1. Full Resolution : berukuran maksimal 0,75° x 0,75°;
2. Low Resollution : berukuran maksimal 1,5° x 1,5°

F. Resolusi Temporal
1. Harian : Pukul 00:00:00, 06:00:00, 12:00:00, 18:00:00
2. Rata-rata bulanan yang bersifat sinoptik
3. Rata-rata bulanan berdasarkan rata-rata harian

G. Cakupan area
Seluruh dunia

H. Metode
Reanalisis, model dan asimilasi (numerical weather prediction) data satelit
serta data insitu. Contohnya ocean wave forecast model yang dibangun dari
gabungan model atmosfer dan model gelombang yang digerakkan oleh angin pada
lapisan atmosfer rendah.

I. Validasi data/quality control

Data hasil model dan reanalisis didukung oleh data observasi lapang seperti:
1. Observasi lautan
Memiliki sub tipe, antara lain; surface BUOY, surface BATHY, surface TESAC
dan SYNOP ship.
2. Observasi dari pesawat udara
Memiliki sub tipe, antara lain; AMDAR, AIREP and ACAR.
3. Sounding
Memiliki sub tipe, antara lain; PILOT (Land), PILOT (Ship), TEMP (Land),
TEMP (Ship), TEMP (mobile), TEMP (Drop), ROCOB (Land) dan ROCOB
(Ship).
4. Data Satelit
Memiliki sub tipe, antara lain; SATEM dan SATOBS.
J. Informasi penting lainnya
Dapat melihat atau menjabarkan lebih rinci dari The ERA-Interim archive
manual dan dapat diunduh melaui websites di bawah ini :
www.ecmwf.int/publications/library/ecpublications/_pdf/era/era_report_series/RS_1.pdf

(Sumber bacaan : http://www.ecmwf.int/about/overview/ dan diedit oleh penulis)

24
 Contoh layout peta :

25
