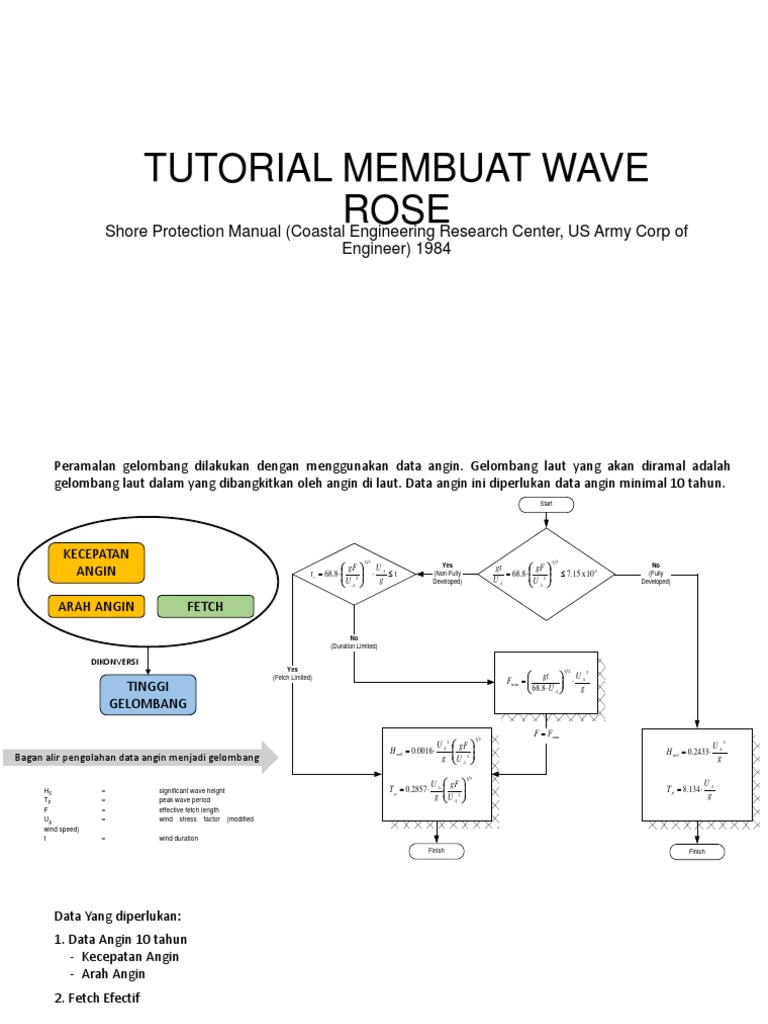

TUTORIAL MEMBUAT WAVE

ROSE
Shore Protection Manual (Coastal Engineering Research Center, US Army Corp of
Engineer) 1984
 Peramalan gelombang dilakukan dengan menggunakan data angin. Gelombang laut yang akan diramal adalah
gelombang laut dalam yang dibangkitkan oleh angin di laut. Data angin ini diperlukan data angin minimal 10 tahun.
Start

KECEPATAN 23 23
 gF   gF 
ANGIN U Yes gt No
t c = 68.8 ⋅  2  ⋅ A ≤t (Non Fully = 68.8 ⋅  2  ≤ 7.15 x 10 4 (Fully
U  g UA U 
 A  Developed)  A  Developed)

ARAH ANGIN FETCH

No
(Duration Limited)

DIKONVERSI
Yes 32
 gt  UA
2
(Fetch Limited)
=   ⋅
TINGGI Fmin
 68.8 ⋅ U A  g
GELOMBANG
F = Fmin
12
UA
2
 gF  UA
2
H m 0 = 0.0016 ⋅   H m 0 = 0.2433 ⋅
Bagan alir pengolahan data angin menjadi gelombang g U 2  g
 A 
13
U  gF  UA
HS = significant wave height T p = 0.2857 ⋅ A   T p = 8.134 ⋅
g U 2  g
TP = peak wave period  A 
F = effective fetch length
UA = wind stress factor (modified
wind speed)
t = wind duration
Finish Finish
Data Yang diperlukan:
1. Data Angin 10 tahun
- Kecepatan Angin
- Arah Angin
2. Fetch Efectif

Software Yang diperlukan:

1. Google Earth
2. WRPLOT View
3. MS Office
4. Auto CAD (Optional)
5. Photoshop (Optional)
LANGKAH PENGOLAHAN:
1. Siapkan Data Angin yang sudah diolah (pengolahan angin pada tutorial Wind Rose)
TANGGAL SPEED M/S KNOTS ARAH°
1/1/2007 0:00 4,07 8,14 27,82408
1/1/2007 6:00 2,01 4,02 63,43495
1/1/2007 12:00 2,41 4,82 138,3667
1/1/2007 18:00 3,26 6,51 162,1216
1/2/2007 0:00 5,10 10,20 178,8768
1/2/2007 6:00 4,26 8,52 189,4625
2. Menentukan lokasi Fetch (pengambilan)
Lokasi fetch di ukur sejauh ± 300 m dari garis pantai (lokasi pekerjaan) karena yang diramalkan adalah
perairan laut dalam.

Catat Koordinat titik pengambilan.

UTM dan DMS
3. Buat garis-garis fetch (di Auto CAD) setiap selang sudut 50
Panjang garis fetch dihitung dari wilayah kajian sampai ke daratan di ujung lainnya. Jika hingga 200 km ke
arah yang diukur tidak terdapat daratan yang membatasi maka panjang fetch untuk arah tersebut
ditentukan sebesar 200 km.
Kemudian rekap semua panjang patch dari
mulai sudut 0° - 355 ° kedalam excel. Seperti
berikut.
4. Langkah selanjutnya adalah mengitung Fetch Effective
Buka template perhitungan ms-excel “Hincasting Dodek.xlsx”
pada TAB “fetch” masukan panjang fetch yang telah direkap sebelumnya disesuaikan dengan urutan arah
mata angin.
Sehingga di dapat rekap fetch
effectif nya seperti ini.
5. Langkah selanjutnya adalah mencari tinggi gelombang
Masih pada template perhitungan ms-excel “Hincasting Dodek.xlsx”
pada TAB “Hindcasting” masukan kembali data Arah angin dan Kecepatan Angin.
ms-excel menghitung otomatis untuk data lainnya.
Sehingga di peroleh tinggi
gelombang.

Catat tinggi gelombang MAX untuk

pengolahan selanjutnya.
5. Selanjutnya rekap data tinggi gelombang.
buka dan edit template “WRPlot dodek wave.xls” (catatan: simpan dalam format .xls jangan xlsx)
masukan data Tinggi Gelombang dan Arah Gelombang (arah angin)
Format inilah yang nantinya akan di RUN oleh software “WRPLOT view.exe”
6. Buka software WRPlot.
Pada tab Tools pilih Import from excel.. Maka akan muncul jendela (Import Surface Data…)
klik icon open, pada jendela baru pilih data “wrplot dodek wave.xls” lalu klik open.

2
1

4
7. Selanjutnya adalah membuat file Surface (SAMSON Format)
Setelah klik open, maka akan muncul tampilan seperti berikut. Pada TAB Data Fields atur Excel Column
Name sesuai file excel yg sebelumnya di Import. Khusus untuk Unit Hour ubah ke 00 to 23.
1 Misal untuk 10 tahun, First Row = 1 Last Row = 14613, (*ini akan berbeda untuk yang bulanan).
2 Pada tab Station Information isi data (sesuaikan).
3 Klik tombol SAVE lalu berinama missal “wavedodek 10thn.sam”
4 Klik tombol Import. Lakukan langkah 1, 3 dan 4 untuk data bulanan. Close jika sudah selesai.

4 5
Inilah file SAMSON yang akan di
panggil untuk menampilkan
Waverose nantinya.

1 2
3 3 6
1
8. Selanjutnya adalah memanggil SAMSON file untuk menampilkan table dan Waverose
Masih pada software WRPlot
Setelah selesai membuat file SAMSON, panggil file .sam “wavedodek 10thn.sam” dengan menekan
tombol ADD

1 2
Ada 5 tab yang menampilkan hasil dari pengolahan.
9. Selanjutnya adalah Mengatur dan menyimpan data hasil pengolahan.
Pada tab Frequency Count dan Frequency Distribution klik tombol Export untuk menyimpan data
kedalam format excel.
> Klik tombol Wind Classes utk mengatur kelas gelombang yang di tampilkan, atur jumlah Wind Direction.
> Untuk mengatur warna dll. Klik tombol Option (sesuaikan sesuai kebutuhan).
> Untuk menyimpan Grafik gunakan Menu Tab EDIT.

2
10. Langkah terakhir sedikit modifikasi tampilan.
Dikarenakan software WRPlot merupakan software untuk menampilkan data Angin, maka perlu dilakukan
pengubahan pada Teks Judul grafik.
> buka gambar hasil Export di Photoshop. Ganti tulisan WIND SPEED menjadi WAVE HEIGHT

SELESAI
