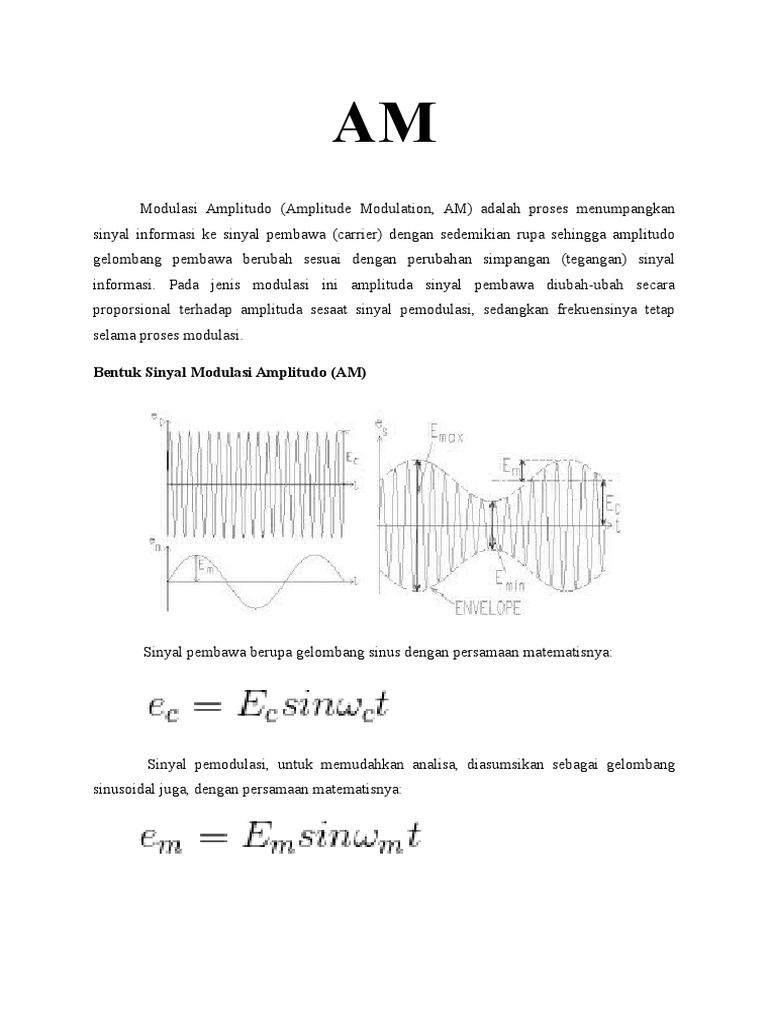

AM

Modulasi Amplitudo (Amplitude Modulation, AM) adalah proses menumpangkan

sinyal informasi ke sinyal pembawa (carrier) dengan sedemikian rupa sehingga amplitudo
gelombang pembawa berubah sesuai dengan perubahan simpangan (tegangan) sinyal
informasi. Pada jenis modulasi ini amplituda sinyal pembawa diubah-ubah secara
proporsional terhadap amplituda sesaat sinyal pemodulasi, sedangkan frekuensinya tetap
selama proses modulasi.
Bentuk Sinyal Modulasi Amplitudo (AM)

Sinyal pembawa berupa gelombang sinus dengan persamaan matematisnya:

Sinyal pemodulasi, untuk memudahkan analisa, diasumsikan sebagai gelombang

sinusoidal juga, dengan persamaan matematisnya:

dimana,
Ec = amplituda maksimum sinyal pembawa
c = 2 fc dengan fc adalah frekuensi sinyal pembawa
Em = amplituda maksimum sinyal pemodulasi
m = 2 fm dengan fm adalah frekuensi sinyal pemodulasi
Sinyal AM, yakni sinyal hasil proses modulasi amplituda, diturunkan dari :

menjadi,

sehingga

index modulasi (m) :

index modulasi merupakan ukuran seberapa dalam sinyal informasi memodulasi

sinyal pembawa. Apabila index modulasi terlalu besar (m>1) maka hasil sinyal termodulasi
AM akan cacat dan apabila index modulasi terlalu rendah (m<1) maka daya sinyal
termodulasi tidak maksimal.
Untuk menghindari keadaan overmodulasi yaitu keadaan dimana gelombang
pembawa termodulasi lebih dari 100 %, maka kita harus dapat membatasi besar-kecilnya
modulasi yang terjadi. Hal ini dapat diatasi dengan cara menentukan nilai index modulasi
(m). Pengaruh indeks modulasi terhadap proses modulasi sinyal pembawa dapat di pahami
dari gambar berikut:

Pengaruh Indeks Modulasi

Kondisi index modulasi m = 1 adalah kondisi ideal, dimana proses modulasi amplituda
menghasilkan output terbesar di penerima tanpa distorsi. Spektrum sinyal AM dapat
digambarkan sebagai berikut:
Spektrum Sinyal AM

Dari gambar diatas terlihat, modulasi amplituda memerlukan bandwidth 2x bandwidth sinyal
pemodulasi (= 2fm). Daya total sinyal AM dapat dituliskan dalam persamaan matematik
sebagai berikut :

dimana Pc adalah daya sinyal pembawa

adalah daya total sideband (LSB +USB).

Dari persamaan -persamaan tersebut di atas dapat kita diketahui bahwa lebar pita frekuensi
(band width) dalam sebuah proses modulasi amplitudo adalah 2X frekuensi sinyal informasi.
