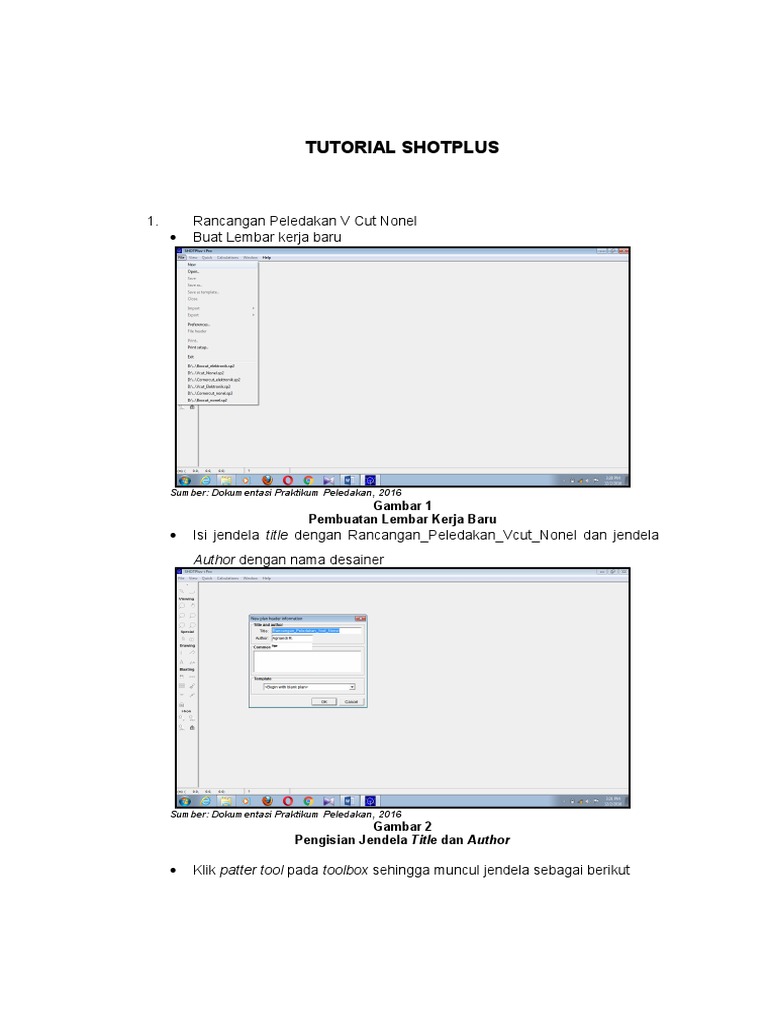

TUTORIAL SHOTPLUS
1.
Rancangan Peledakan V Cut Nonel
Buat Lembar kerja baru
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 1
Pembuatan Lembar Kerja Baru
Isi jendela title dengan Rancangan_Peledakan_Vcut_Nonel dan jendela
Author dengan nama desainer
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 2
Pengisian Jendela Title dan Author
Klik patter tool pada toolbox sehingga muncul jendela sebagai berikut
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 3
Jendela Pattern Tool
Isi Jendela next hole id sesuai keinginan, length untuk tinggi jenjang, dan
angle sesuai kemiringan lubang ledak. Untuk drill data, sesuaikan dengan
diameter alat bor yang akan digunakan. Isi spasi dan burden sesuai
dengan geometri yang akan digunakan. Tentukan jumlah baris dan kolom
area peledakan. Centang pada staggered patter jika akan menggunakan
pola pemboran zig-zag.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 4
Pengisian Hole Data, Drill Data, Loading, dan Design
Klik pada area kerja hingga muncul seperti gambar dibawah. (Gunakan
tombol view all pada toolbox.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 5
Titik-titik Ledak
Buat freeface dengan mengklik quick -> add -> bench. Untuk tulisan
Free Face dapat menggunakan tombol text tool pada toolbox.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 6
Pembuatan Free Face
Klik pada menu bar pilihan quick -> add -> tie. Buat Control line.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 7
Pembuatan Control Line
Tentukan nilai delay tiap titik ledak sesuai dengan pola peledakan yang
akan digunakan. Pada menu bar, pilih quick -> add -> lead-in. Gunakan
nilai 0 ms pada titk tengah. Untuk mempermudah pembacaan, pada
menu bar, klik view -> centang bagian surface nominal times dan inhole
mean times
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 8
Penentuan Nilai Delay
Cek hasil peledakan. Pada menu bar pilih calculation. Untuk mengecek
hasil peledakan piilh visualize, untuk mengecek arah lemparan pilih first
movement, dan untuk melihat fragmentasi centang burden relief.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 9
Visualize Rancangan Peledakan
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 10
Arah Lemparan Rancangan Peledakan
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 11
Burden Relief Rancangan Peledakan
2.
Rancangan Peledakan Cornercut Elektronik
Buat lembar kerja baru dengan mengklik pada menu bar pilihan file ->
new.
Isi
jendela
title
dengan
Rancangan_Peledakan_Cornercut_Elektronik. Untuk jendela author, isi
dengan nama desainer peledakan.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 12
Pembuatan Lembar Kerja Baru
Klik pattern tool pada toolbox sehingga muncul jendela sebagai berikut Isi
Jendela next hole id sesuai keinginan, length untuk tinggi jenjang, dan
angle sesuai kemiringan lubang ledak. Untuk drill data, sesuaikan dengan
diameter alat bor yang akan digunakan. Isi spasi dan burden sesuai
dengan geometri yang akan digunakan. Pada kolom loading pilih i-kon
(?)msTentukan jumlah baris dan kolom area peledakan.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 13
Pengisian Nilai Hole Data, Drill Data, Loading, dan Design
Klik pada area kerja hingga muncul seperti gambar dibawah. (Gunakan
tombol view all pada toolbox.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 14
Titik-titik Ledak
Buat freeface dengan mengklik quick -> add -> bench. Untuk tulisan
Free Face dapat menggunakan tombol text tool pada toolbox
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 15
Pembuatan Free Face
Buat control line menggunakan tombol i-kon time row set tool dengan ikon time pada pojok kanan bawah bernilai 0 ms dan gunakan set 25 ms.
Tarik dari ujung kanan bawah kea rah atas dan arah samping kiri.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 16
Pembuatan Control Line
Tentukan waktu delay titik ledak lainnya dengan sesuai konfigurasi pola
peledakan corner cut dengan mengatur nilai i-kon time dan nilai
kelipatannya.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 17
Penentuan Nilai Delay
Cek hasil peledakan. Pada menu bar pilih calculation. Untuk mengecek
hasil peledakan piilh visualize, untuk mengecek arah lemparan pilih first
movement, dan untuk melihat fragmentasi centang burden relief.
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 18
Visualize Rancangan Peledakan
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 19
Arah Lemparan Rancangan Peledakan
Sumber: Dokumentasi Praktikum Peledakan, 2016
Gambar 20
Burden Relief Rancangan Peledakan
