SUMMARY OF PAPER

Effect of Earthquake on Combine Pile-Raft Foundation

(Ashutosh Kumar, Deepankar Choudhury, dan Rolf
Katzenbach, 2016)

Paper ini berkaitan dengan analisis efek beban gempa terhadap prilaku system
pondasi piled raft. Paper ini melakukan pengujian centrigufe dan membandingkan terhadap
model numerik kondisi pseudostatik dan beban dinamik dengan bantuan program finite
element analysis. Studi kasus dilakukan pada system pondasi piled raft tower Messeturm di
Jerman yang dimodelkan dan dianalisis menggunakan program PLAXIS 3D Ver 5.10. Paper
ini melakukan analisis dalam dua kondisi tanah yaitu tanah pasir dan tanah lempung.

Analisis pada tanah pasir menggunakan model konstitutif Mohr-Coulomb Toyoura sand
sudah tersedia di Plaxis input parameter pada tanah pasir. Pemodelan dilakukan hanya
berupa empat buat tiang saja seperti dapat dilihat pada gambar 1 berikut.

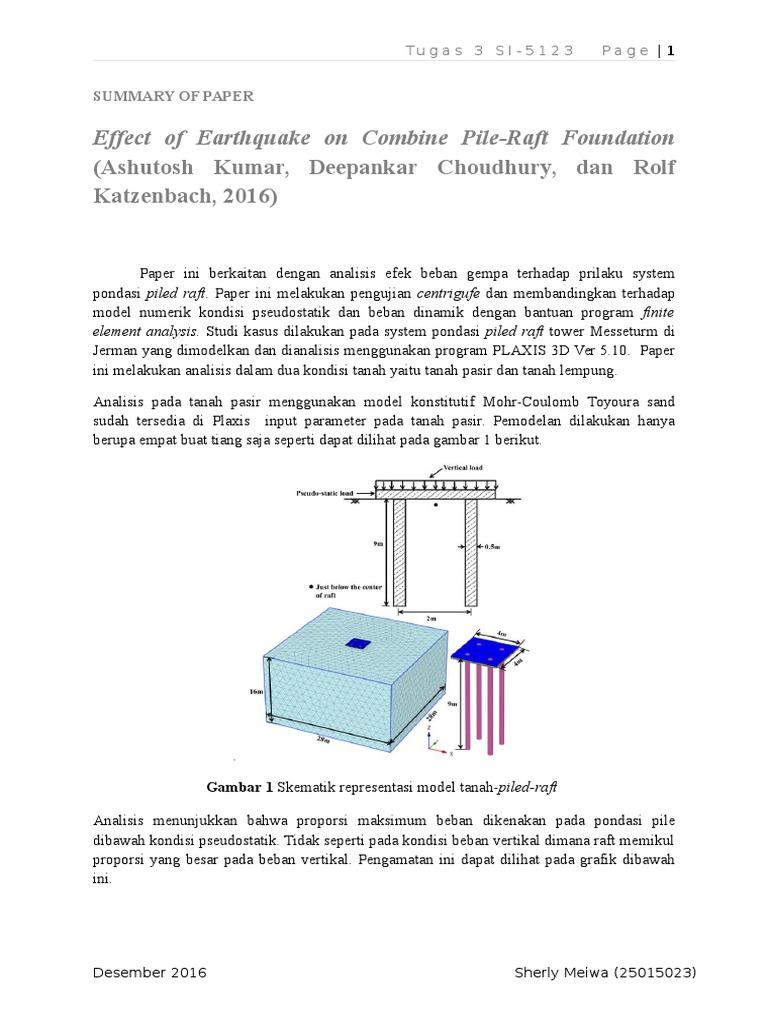

Gambar 1 Skematik representasi model tanah-piled-raft

Analisis menunjukkan bahwa proporsi maksimum beban dikenakan pada pondasi pile
dibawah kondisi pseudostatik. Tidak seperti pada kondisi beban vertikal dimana raft memikul
proporsi yang besar pada beban vertikal. Pengamatan ini dapat dilihat pada grafik dibawah
ini.

Desember 2016 Sherly Meiwa (25015023)

 Tu g a s 3 S I - 5 1 2 3 Page | 2

Gambar 2 profil (a) normalisisai perpindahan arah horizontal; (b) kondisi momen lentut di sepanjang
tiang pada berbagai kondisi pseudostatik.

Gambar 2 menunjukkan normalisasi perpindahan horizontal dan variasi momen lentur

sepanjang tiang. Dari semua tiang, maksimum momen lentur dan normalisasi perpindahan
lateral diamati dekat kepala tiang. Perpindahan horizontal yang diizinkan pada jembatan
tinggi dijepang adalah 1% dari diamater tiang (u/D =0.01) (JRA 2002).

Selanjutnya analasis pada tanah lempung lunak dilakukan menggunakan PLAXIS 3D

menggunakan studi kasus lapangan system pondasi piled raft tower Messeturm di Jerman
(gambar 3).

Desember 2016 Sherly Meiwa (25015023)

 Tu g a s 3 S I - 5 1 2 3 Page | 3

Gambar 3 tower Messeturm dan kondisi tanahnya

Kondisi tanah pada situs ini merupakan tanah lempung Frankfurt clay sedalam 100m,
parameter hardening soil yang digunakan dapat dilihat pada table 1 berikut:

Tabel 1 (a) indeks properties pile raft

(b) indeks property tanah

Pemodelan pada PLAXIS dilakukan setengah dimensi pemodelan sebernannya untuk

mrnghemat waktu proses pemodelan pada PLAXIS. Pemodelan ini dan hasil analisis dapat
dilihat pada gambar 4 dan gambar 5 berikut

Desember 2016 Sherly Meiwa (25015023)

 Tu g a s 3 S I - 5 1 2 3 Page | 4

Gambar 4 pemodelan frankfurt clay dan pile raft tower Messeturm

Gambar 5 profil normalisisai perpindahan arah horizontal dan kondisi momen lentut di sepanjang
tiang pada berbagai kondisi pseudostatik.

Perlu dicatat bahwa finite elemen analysis menyelidiki prilaku raft pile berdasarkan
kebutuhan beban seismik memerlukan waktu komputasi yang lama. Analisis pseudostatik
pada kondisi pembebanan gempa memberikan nilain yang besar di kepala tiang lalu
berkurang semakin meningkatnya kedalaman tanah.
