1.

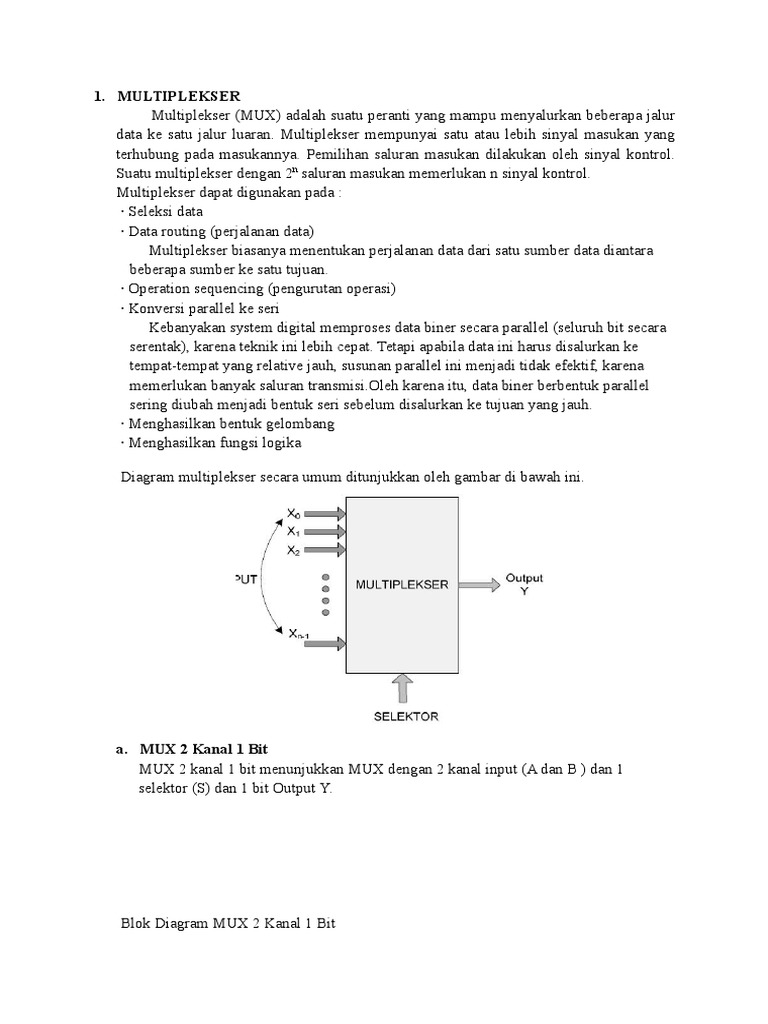

MULTIPLEKSER
Multiplekser (MUX) adalah suatu peranti yang mampu menyalurkan beberapa jalur
data ke satu jalur luaran. Multiplekser mempunyai satu atau lebih sinyal masukan yang
terhubung pada masukannya. Pemilihan saluran masukan dilakukan oleh sinyal kontrol.
Suatu multiplekser dengan 2n saluran masukan memerlukan n sinyal kontrol.
Multiplekser dapat digunakan pada :
Seleksi data
Data routing (perjalanan data)
Multiplekser biasanya menentukan perjalanan data dari satu sumber data diantara
beberapa sumber ke satu tujuan.
Operation sequencing (pengurutan operasi)
Konversi parallel ke seri
Kebanyakan system digital memproses data biner secara parallel (seluruh bit secara
serentak), karena teknik ini lebih cepat. Tetapi apabila data ini harus disalurkan ke
tempat-tempat yang relative jauh, susunan parallel ini menjadi tidak efektif, karena
memerlukan banyak saluran transmisi.Oleh karena itu, data biner berbentuk parallel
sering diubah menjadi bentuk seri sebelum disalurkan ke tujuan yang jauh.
Menghasilkan bentuk gelombang
Menghasilkan fungsi logika
Diagram multiplekser secara umum ditunjukkan oleh gambar di bawah ini.
a. MUX 2 Kanal 1 Bit
MUX 2 kanal 1 bit menunjukkan MUX dengan 2 kanal input (A dan B ) dan 1
selektor (S) dan 1 bit Output Y.
Blok Diagram MUX 2 Kanal 1 Bit
b. MUX 4 Kanal 1 Bit
MUX 4 kanal 1 bit menunjukkan MUX dengan 4 kanal input (A, B, C, dan D ) dan 2
selektor (S0 dan S1) dan 1 bit Output Y.
S0 dan S1 digunakan untuk memilih (seleksi) input (A, B, C, D) yang akan
dikeluarkan ke Output Y
Perhatikan tabel kebenaran berikut:
IC 74LS151 merupakan data selector/multiplekser yang memilih satu dari 8 saluran
masukan dengan menggunakan 3 sinyal kontrol. Komponen ini mempunyai 8 masukan,
Z
yaitu I0 - I7 dan 2 luaran yaitu Z dan . Pemilihan data dilakukan oleh kaki A, B dan C.
Untuk mengaktifkan fungsinya sebagai multiplekser, komponen ini juga mempunyai 1
E
masukan enable, yaitu (aktif-LOW). Sedangkan kaki 8 dihubungkan ke GND dan kaki
16 dihubungkan ke +5V.
2. DEMULTIPLEKSER
Demultiplekser (DE MUX) adalah suatu rangkaian yang mendistribusikan satu
masukan ke lebih dari satu luaran. Demultiplekser disebut juga data distributor.
Pemilihan saluran luaran dilakukan oleh sinyal kontrol. Sinyal kontrol merupakan
masukan yang berfingsi untuk mengarahkan setiap sinyal masukan pada saluran luaran
yang dipilih. Suatu demultiplekser dengan n sinyal kontrol akan memiliki 2 n saluran
luaran.
Diagram umum dari demultiplekser ditunjukkan oleh gambar dibawah ini
a. DE-MUX 2 Kanal 1 bit
De-Mux jenis ini memiliki satu buah kanal input satu bit dan dua buah kanal
output satu bit.
Tabel Kebenaran :
Rangkaian De Mux 2 Kanal 1 Bit
b. DE-MUX 4 Kanal 1 bit
De-Mux ini memiliki 1 kanal input 1 bit, 2 kanal selector dan 4 kanal output
S1 dan S0 digunakan untuk memilih Output (Y0,Y1,Y2,Y3) mana yang akan
dilewatkan
oleh input A.
IC 74LS138 merupakan demultiplekser yang digunakan untuk menyalurkan satu
data ke 8 jalur luaran. Komponen ini mempunyai 3 masukan data yang bisa dipilih salah
E1 dan E2
satu, yaitu (aktif-LOW) serta E3 (aktif-HIGH). Untuk memilih luaran mana
yang akan mengeluarkan data, diperlukan 3 buah masukan pemilih, yaitu A, B dan C.
Y0 Y7
Selain itu terdapat 8 luaran aktif-LOW, yaitu . Sedangkan kaki 8 dihubungkan ke
GND dan kaki 16 dihubungkan ke +5V.
