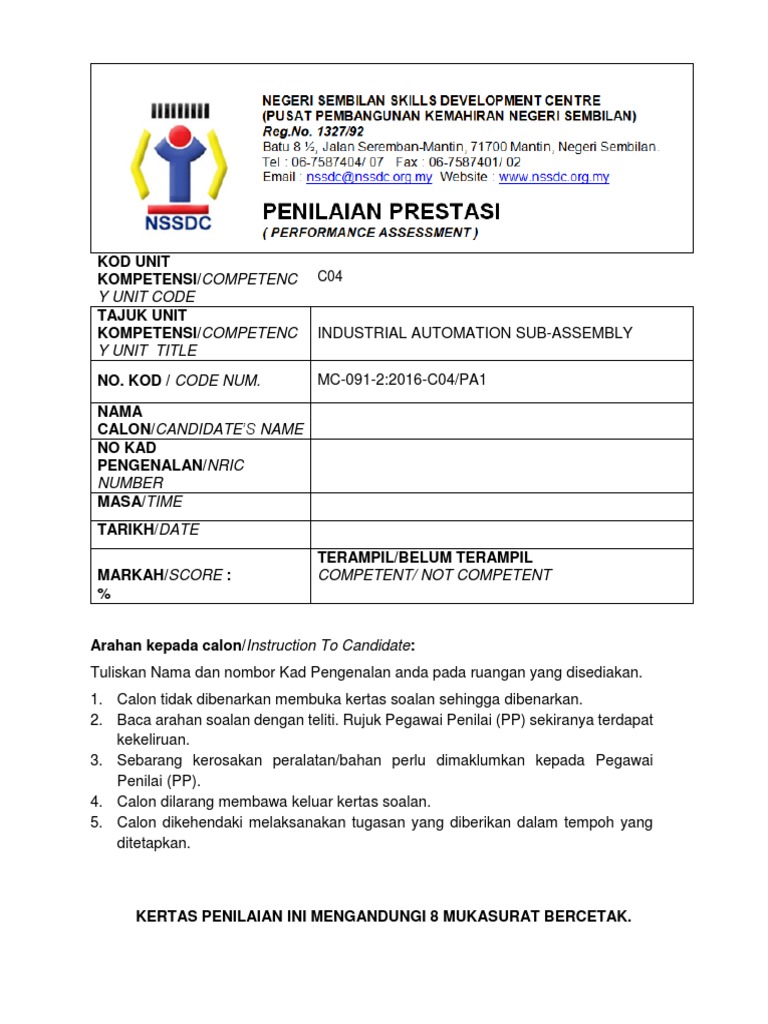

KOD UNIT

KOMPETENSI/COMPETENC C04
Y UNIT CODE
TAJUK UNIT
KOMPETENSI/COMPETENC INDUSTRIAL AUTOMATION SUB-ASSEMBLY
Y UNIT TITLE
NO. KOD / CODE NUM. MC-091-2:2016-C04/PA1

NAMA
CALON/CANDIDATES NAME
NO KAD
PENGENALAN/NRIC
NUMBER
MASA/TIME
TARIKH/DATE
TERAMPIL/BELUM TERAMPIL
MARKAH/SCORE : COMPETENT/ NOT COMPETENT
%

Arahan kepada calon/Instruction To Candidate:

Tuliskan Nama dan nombor Kad Pengenalan anda pada ruangan yang disediakan.
1. Calon tidak dibenarkan membuka kertas soalan sehingga dibenarkan.
2. Baca arahan soalan dengan teliti. Rujuk Pegawai Penilai (PP) sekiranya terdapat
kekeliruan.
3. Sebarang kerosakan peralatan/bahan perlu dimaklumkan kepada Pegawai
Penilai (PP).
4. Calon dilarang membawa keluar kertas soalan.
5. Calon dikehendaki melaksanakan tugasan yang diberikan dalam tempoh yang
ditetapkan.

KERTAS PENILAIAN INI MENGANDUNGI 8 MUKASURAT BERCETAK.

 NO. KOD / CODE NUM. MC-091-3:2013-C01/PA1 Muka: 2 Drp: 8

A. TEMPOH : 2 JAM

B. KETERAMPILAN : BINA LITAR KAWALAN PACKAGING MACHINE

C. TUGASAN

1. Anda dikehendaki untuk menghasilkan satu litar kawalan packaging machine. Litar tersebut
mestilah menggunakan kawalan elektro pneumatik.

2. Anda dikehendaki membina litar kawalan tersebut berpandukan turutan pada Rajah 1, 2, 3
dan 4 dengan mengikut cara kerja, penggunaan peralatan, bahan dan langkah keselamatan
yang ditetapkan.

3. Anda juga dikehendaki mempraktikkan pengujian sebenar untuk litar kawalan packaging
machine yang dibina bagi membuktikan kefahaman sebenar anda dalam menghasilkan litar
kawalan tersebut.

SULIT
NO. KOD / CODE NUM. MC-091-3:2013-C01/PA1 Muka: 3 Drp: 8

Cylinder B

Cylinder A

Rajah 1 : Packaging Machine

4 times

Sequence : A + B + B A

4 times

SULIT
NO. KOD / CODE NUM. MC-091-3:2013-C01/PA1 Muka: 4 Drp: 8

Rajah 2 : Displacement Step Diagram

Rajah 3 : Litar mekanikal (pneumatik)

Rajah 4 : Litar kawalan elektrik

SULIT
 NO. KOD / CODE NUM. MC-091-3:2013-C01/PA1 Muka: 5 Drp: 8

D. SENARAI BAHAN

BIL BAHAN UKURAN KUANTITI

(Bahan : Calon)

1 Double acting cylinder - 2:1

2 5/2 way single solenoid valve - 1:1

3 5/2 way double solenoid valve - 1:1

4 FRL unit - 1:1

5 Electrical limit switch N/O - 3:1

6 Electrical limit switch N/C - 1:1

7 Push button N/C - 1:1

8 Push button N/O - 1:1

9 Relay 24vdc with 4 contact - 5:1

10 Counter Relay - 1:1

11 Wire jumper 0.5 meter 20 : 1

12 Pneumatic tubing 2 meter 1:1

13 Flow control valve - 1:1

14 One way flow control valve - 1:1

SULIT
 NO. KOD / CODE NUM. MC-091-3:2013-C01/PA1 Muka: 6 Drp: 8

E. PERALATAN/KELENGKAPAN

BIL PERALATAN/KELENGKAPAN UKURAN KUANTITI

(Peralatan : Calon)

1 Power supply 24vdc - 1:1

2 Long nose plier - 1:1

3 Testpen - 1:1

4 Screwdriver set - 1:1

5 Cutter - 1:1

6 Multimeter - 1:1

7 Punca bekalan pneumatik 8bar - 1:1

8 Pemampat udara - 1 : 20

SULIT
 NO. KOD / CODE NUM. MC-091-3:2013-C01/PA1 Muka: 7 Drp: 8

F. KRITERIA PENILAIAN

Prestasi anda akan dinilai berasaskan kriteria berikut:

1. Perkara Kritikal :
Litar yang dibina adalah betul sebagaimana litar skematik yang diberikan.

2. Proses Kerja
Proses kerja bermula dari perancangan sehingga litar siap dengan mengambil kira
aspek-aspek keselamatan.

3. Hasil Kerja
a. Susunan dan pemasangan komponen pneumatik;
b. Susunan dan pemasangan komponen elektrik;
c. Susun atur litar; dan
d. Pergerakan silinder.

4. Sikap/ Keselamatan
a. Mesin/ Peralatan; dan
b. Diri sendiri dan persekitaran.

PERINGATAN:

Sekiranya didapati perkara kritikal ini tidak dilaksanakan maka calon dianggap tidak terampil
bagi keseluruhan penilaian.

SULIT
 NO. KOD / CODE NUM. MC-091-3:2013-C01/PA1 Muka: 8 Drp: 8

SKEMA PEMARKAHAN PENILAIAN PRESTASI

NAMA CALON: NO. K/P:

MASA MULA: MASA TAMAT: TARIKH:

Skala Pemarkahan:
0=Tidak dilakukan/ Salah; 1=Tidak memuaskan; 2=Memuaskan; 3=Sangat memuaskan

BHGN KRITERIA PENILAIAN MARKAH

Tandakan (/) pada ruangan

1. Terima atau Tidak Terima
Perkara kritikal (60%) bagi perkara kritikal berikut:
Terima Tidak Terima
1.1 Litar yang dibina adalah betul sebagaimana litar skematik yang diberikan.
(*Kriteria kritikal: Markah 60 diberi sekiranya semua perkara kritikal di atas diterima dan markah 0
sekiranya terdapat 1 atau lebih perkara kritikal tidak diterima)
Markah Diperolehi (%)
Proses kerja (25%)
2.
2.1 Bahan dan peralatan disediakan mengikut senarai bahan dan peralatan.
2.2 Litar pneumatik dipasang mengikut litar skematik yang diberi.
2.3 Litar elektrik dipasang mengikut litar skematik yang diberi.
2.4 Litar dipasang mengikut turutan kerja.
2.5 Litar yang siap dibina diuji mengikut kaedah yang betul.
Jumlah markah diberi
Jumlah markah penuh 15
Jumlah Markah Bahagian 2 (%)
Hasil kerja (10%)
3.
3.1 Susunan dan pemasangan komponen pneumatik kemas dan teratur.
3.2 Susunan dan pemasangan komponen elektrik kemas dan teratur.
3.3 Susunan wayar dan tiub pneumatic betul dan teratur.
3.4 Pergerakan silinder mengikut jujukan operasi.
Jumlah markah diberi
Jumlah markah penuh 12

Jumlah Markah Bahagian 3 (%)

Sikap/Keselamatan/Persekitaran (5%)
4.
4.1 Hadir sesi penilaian tepat pada masa yang ditetapkan.
4.2 Peralatan dikendalikan mengikut teknik yang betul dan selamat.
4.3 Berpakaian kemas mengikut prosedur keselamatan.
4.4 Persekitaran kawasan kerja dibersihkan selepas kerja dilaksanakan.
Jumlah markah diberi
Jumlah markah penuh
Jumlah Markah Bahagian 4 (%) 12
JUMLAH MARKAH KESELURUHAN
(Bahagian 1 + Bahagian 2 + Bahagian 3 + Bahagian 4)

SULIT
