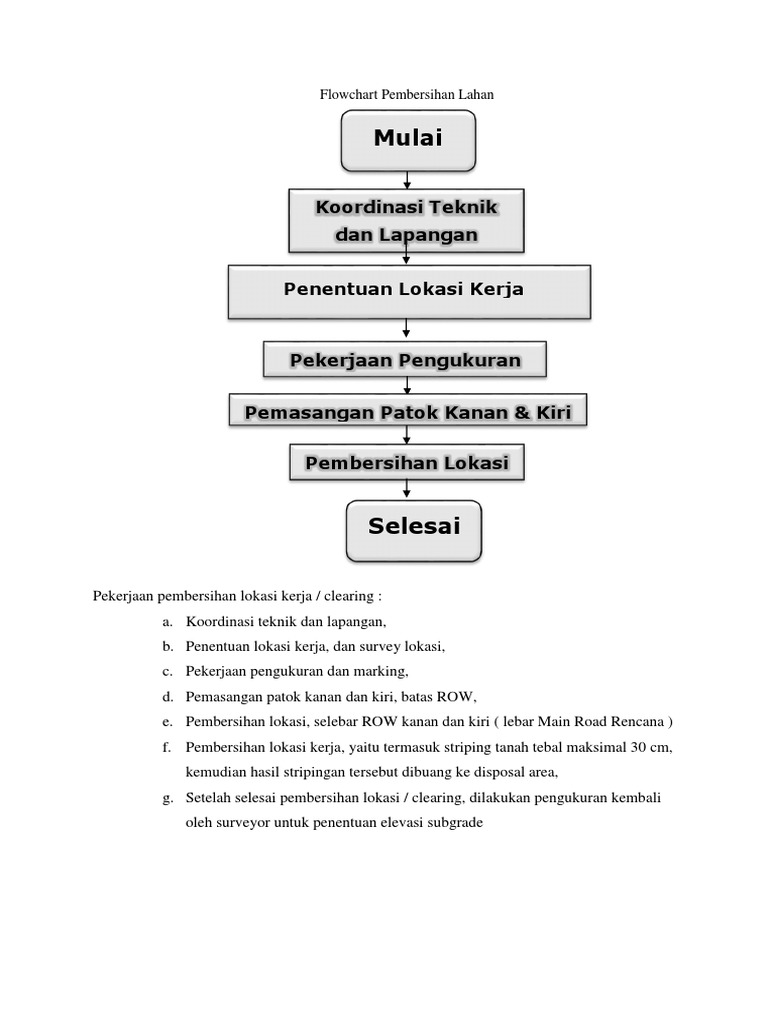

Flowchart Pembersihan Lahan

Mulai

Koordinasi Teknik
dan Lapangan

Penentuan Lokasi Kerja

Pekerjaan Pengukuran

Pemasangan Patok Kanan & Kiri

Pembersihan Lokasi

Selesai

Pekerjaan pembersihan lokasi kerja / clearing :

a. Koordinasi teknik dan lapangan,
b. Penentuan lokasi kerja, dan survey lokasi,
c. Pekerjaan pengukuran dan marking,
d. Pemasangan patok kanan dan kiri, batas ROW,
e. Pembersihan lokasi, selebar ROW kanan dan kiri ( lebar Main Road Rencana )
f. Pembersihan lokasi kerja, yaitu termasuk striping tanah tebal maksimal 30 cm,
kemudian hasil stripingan tersebut dibuang ke disposal area,
g. Setelah selesai pembersihan lokasi / clearing, dilakukan pengukuran kembali
oleh surveyor untuk penentuan elevasi subgrade
 Flowchart Pekerjaan Box Cculvert

Pemasangan Precast Box

Cor Motar

Pekerjaan Box Culvert

Lingkup pekerjaan :
a. Pembersihan lokasi
b. Pekerjaan galian tanah
c. Pekerjaan blinding stone
d. Cor lantai box culvert
e. Pemasangan Precast Box Culvert
f. Pekerjaan finishing
 Flowchart Erection Girder

Pemasangan Bearing Pad

Proses Perletakan PCI Girder

ke Bearing Pad

Pemasangan Stek PCI

Girder

Pekerjaan Pengadaan PCI Girder

Lingkup pekerjaan :
a. Pembersihan lokasi
b. Pekerjaan pemadatan tanah
c. Pekerjaan penyiapan bed
d. Mobilisasi Crane
e. Perletakan PCI Girder dengan crane ke Bed
f. Pekerjaan pemasangan stek pada PCI Girder
Penggalian akan dilaksanakan menurut kelandaian, garis, dan elevasi yang ditentukan dalam
Gambar atau petunjuk Konsultan Pengawas dan mencakup pembuangan semua bahan dalam
bentuk apapun yang dijumpai, termasuk tanah, batu, batu bath, beton, pasangan batu
 Flowchart borrow material

Mulai

Pembersihan Lokasi

Pengukuran Lokasi dan Stake Out

Timbunan Tanah

Cek Spek
Borrow Material
Cari Alternatif
Material Borrow
Ya Pengganti
Penghamparan Borrow Material

Per layer = 20 cm

Pemadatan Borrow / Layer

Tidak
Test Sand Cone
Ya

Selesai

Pekerjaan galian tanah biasa untuk timbunan :

a. Pembersihan Lokasi
b. Pengukuran dan stakeout, sesuai dengan gambar rencana.
c. Cek spesifikasi tanah, memenuhi persyaratan untuk borrow material atau
tidak, apabila memenuhi maka dihampar pada lokasi rencana timbunan
borrow, dan apabila tidak memenuhi cari alternatif material borrow,
d. Apabila memenuhi persyaratan borrow material, maka dilanjutkan
penghamparan material borrow tersebut, per layer = 20 cm
e. Proses pemadatan tanah dengan Vibro Roller, Sheep Foot dan Water Tank
Truk
f. Test Kepadatan Tanah, dengan Sand Cone Test, apabila memenuhi dilanjut
layer selanjutnya, apabila tidak, pemadatan harus di ulang.
 Flowchart Timbunan

Mulai

Timbun Sisi Kanan dan Kiri Box

Dipadatkan dengan alat pemadat

Timbunan dilaksanakan per layer

Cek Elevasi Timbunan

Selesai

Pekerjaan timbunan kembali Box Culvert :

a. Pekerjaan pengecoran box culvert telah selesai
b. Timbun sisi kanan dan kiri box menggunakan alat tamping ramer atau vibro
roller jika memungkinkan
c. Timbunan kembali dilaksanakan per layer dengan ketebalan 30 cm sampai
dengan elevasi design
d. Untuk posisi timbunan tanah diatas box dipadatkan menggunakan alat vibro
roller dengan mengatur daya getar dari vibro tersebut supaya getaranya kecil
 Flowchart pekerjaan timbunan

Mulai

Pembersihan Lokasi

Pengukuran Lokasi dan Stake Out

Galian Tanah

Cek Spek Tidak

Tanah Dibuang

Ya
Untuk Timbunan

Penghamparan Tanah

Per layer = 20 cm

Pemadatan Tanah
Tidak
Test Kepadatan Tanah
Ya

Selesai

Pekerjaan galian tanah biasa untuk timbunan :

a. Pembersihan Lokasi
b. Pengukuran dan stakeout, sesuai dengan gambar rencana.
c. Pekerjaan Galian tanah, sesuai dengan elevasi rencana,
d. Cek spesifikasi tanah, memenuhi persyaratan untuk timbunan atau tidak,
apabila memenuhi maka dihampar pada lokasi rencana timbunan, dan apabila
tidak memenuhi dibuang ke disposal area
e. Apabila memenuhi persyaratan tanah timbunan, maka dilanjutkan
penghamparan material tanah tersebut, per layer = 20 cm
f. Proses pemadatan tanah dengan Vibro Roller dan Sheep Foot
g. Test Kepadatan Tanah, dengan Sand Cone Test, apabila memenuhi dilanjut
layer selanjutnya, apabila tidak, pemadatan harus di ulang

Flow Chart Persiapan Tanah Dasar

 Mulai

Pembersihan Lokasi

Pengukuran Lokasi dan Stake Out

Persiapan Tanah
Dasar

Cek Elevasi

Pengujian Proof Rolling

Selesai

Pekerjaan Persiapan Tanah Dasar:

a. Pembersihan Lokasi dengan menggunakan dozer.
b. Pengukuran dan stakeout, sesuai dengan gambar rencana.
c. Pekerjaan persiapan tanah dasar, sesuai dengan elevasi rencana,
d. Lakukan pengujian proof rolling, apabila telah memenuhi spesifikasi, dapat
dilanjutkan dengan proses penghamparan LPA.
 Flow Chart Pekerjaan Lapis Pondasi Agregat Kelas A

Mulai

Pembersihan Lokasi

Pengukuran Lokasi dan Stake Out

Persiapan Tanah
Dasar

Penghamparan LPA

Per layer = 15 cm

Pemadatan LPA

Cek Elevasi

Selesai

Pekerjaan lapis pondasi aggregat A:

a. Pembersihan Lokasi
b. Pengukuran dan stakeout, sesuai dengan gambar rencana.
c. Pekerjaan persiapan tanah dasar, sesuai dengan elevasi rencana,
d. Cek spesifikasi LPA, memenuhi persyaratan untuk timbunan atau tidak,
apabila memenuhi maka dihampar pada lokasi rencana timbunan,
e. Apabila memenuhi persyaratan tanah timbunan, maka dilanjutkan
penghamparan material tanah tersebut, per layer = 15 cm
f. Proses penghamparan menggunakan Motor Grader, dan pemadatan
menggunakan Vibrator Roller
g. Cek elevasi finish grade LPA, setelah OK, bisa dilanjutkan dengan LC
 Flow Chart Pekerjaan Cor Lantai Kerja

Pekerjaan Cor Lantai Kerja :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Penyiapan Besi Stek untuk Footing
c. Pemasangan bekisting lantai kerja ( sesuai gambar rencana ),
d. Cek Elevasi Bekisting
e. Cor Lantai Kerja, dengan beton Mutu Kelas E ( K125 )
f. Setelah cor lantai kerja selesai, cek elevasi lantai kerja tersebut, sesuai dengan
tebal rencana atau tidak.
 Flow Chart Pekerjaan Blending Stone Box

Pekerjaan Blending Stone BOX :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Pemasangan bekisting lantai kerja ( sesuai gambar rencana ),
c. Cek Elevasi Bekisting
d. Susun blending stone sesuai dengan bekisting
e. Dalam penyusunan blending stone seharusnya saling mengunci antara batu
satu dengan batu lain, setelah itu dipadatkan dengan menggunakan alat
pemadat manual
f. Setelah pemasangan blending stone selesai, cek elevasi blending stone
tersebut, sesuai dengan tebal rencana atau tidak.
 Flow Chart Pekerjaan Galian Batu

Pekerjaan Galian Batu :

a. Pembersihan Lokasi,
b. Pengukuran & Stake Out, sesuai dengan gambar rencana,
c. Cek Spesifikasi Tanah,
d. Proses galian tanah, sampai dengan kedalaman, batuan,
e. Proses galian batu,
f. Alat yang digunakan = Excavator With Breaker, Bulldozer With Ripper,
g. Material galian dibawa menggunakan Dump Truk menuju ke Disposal Area /
Stocking Yard
 Flow Chart Pekerjaan Pembesian Footing

Pekerjaan Pembesian Footing :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Pembersihan lokasi sekitar yang akan dipasang Pembesian,
c. Besi tulangan dilangsir / dipindahkan dari work shop ke lokasi rencana
pembesian,
d. Peralatan pendukung untuk pembesian dipersiapkan dilokasi rencana
pembesian,
e. Mulai pemasangan pembesian footing,
f. Pelaksanaan pembesian footing harus sesuai dengan Gambar Rencana, urutan
dan posisi besi Tulangan Utama dan Tulangan Bagi
g. Pembesian harus dilakukan rapi, diikat menggunakan Kawat Bendrat yang
rapi dan kuat
h. Selain menggunakan Kawat Bendrat, dapat menggunakan Las, untuk kondisi
tertentu
i. Setelah pembesian selesai, dilanjutkan Check List bersama dengan Pengawas
dan Owner, untuk pemasangan pembesian tersebut.
 Pekerjaan Pembesian Box Culvert Insitu:

Pekerjaan Pembesian Box Culvert Insitu :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Pembersihan lokasi sekitar yang akan dipasang Pembesian,
c. Besi tulangan dilangsir / dipindahkan dari work shop ke lokasi rencana
pembesian,
d. Peralatan pendukung untuk pembesian dipersiapkan dilokasi rencana
pembesian,
e. Mulai pemasangan pembesian box culvert,
f. Pelaksanaan pembesian box culvert harus sesuai dengan Gambar Rencana,
urutan dan posisi besi Tulangan Utama dan Tulangan Bagi
g. Pembesian harus dilakukan rapi, diikat menggunakan Kawat Bendrat yang
rapi dan kuat
h. Selain menggunakan Kawat Bendrat, dapat menggunakan Las, untuk kondisi
tertentu
i. Setelah pembesian selesai, dilanjutkan Check List bersama dengan Pengawas
dan Owner, untuk pemasangan pembesian tersebut.
j. Pelaksanaan Cor
 Pekerjaan Pengecoran Box Culvert Insitu :

Pekerjaan Cor Box Culvert Insitu :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Pembersihan lokasi sekitar yang akan dipasang Pembesian,
c. Besi tulangan dilangsir / dipindahkan dari work shop ke lokasi rencana
pembesian,
d. Peralatan pendukung untuk pembesian dipersiapkan dilokasi rencana
pembesian,
e. Mulai pemasangan pembesian box culvert,
f. Pelaksanaan pembesian box culvert harus sesuai dengan Gambar Rencana,
urutan dan posisi besi Tulangan Utama dan Tulangan Bagi
g. Setelah pembesian selesai, dilanjutkan Check List bersama dengan Pengawas
dan Owner, untuk pemasangan pembesian tersebut.
h. Pelaksanaan Cor Tahap 1 ( Bottom Box Culvert )
i. Curring Pengecoran
j. Pelaksanaan Cor Tahap 2 ( Dinding Box Culvert )
k. Curring Pengecoran
l. Pelaksanaan Cor Tanap 3 ( Top Up Box Culvert )
m. Curring Pengecoran
 Pekerjaan Pembesian Kolom :

Pekerjaan Pembesian Footing :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Pembersihan lokasi sekitar yang akan dipasang Pembesian,
c. Besi tulangan dilangsir / dipindahkan dari work shop ke lokasi rencana
pembesian kolom,
d. Peralatan pendukung untuk pembesian dipersiapkan dilokasi rencana
pembesian,
e. Mulai pemasangan pembesian kolom,
f. Pelaksanaan pembesian kolom harus sesuai dengan Gambar Rencana, urutan
dan posisi besi Tulangan Utama dan Tulangan Bagi
g. Pembesian harus dilakukan rapi, diikat menggunakan Kawat Bendrat yang
rapi dan kuat
h. Selain menggunakan Kawat Bendrat, dapat menggunakan Las, untuk kondisi
tertentu
i. Setelah pembesian selesai, dilanjutkan Check List bersama dengan Pengawas
dan Owner, untuk pemasangan pembesian tersebut.
j. Pembesian dilakukan menerus, tetapi pengecoran kolom dilakukan dengan
metode 2x cor
 Pekerjaan Cor Kolom :

Pekerjaan Cor Kolom :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Peralatan pendukung untuk pengecoran dipersiapkan dilokasi rencana
pembesian,
c. Mulai pemasangan bekisting kolom,
d. Pelaksanaan pemasangan bekisting kolom harus sesuai dengan Gambar
Rencana,
e. Bekisting harus dilakukan rapi, pengunci juga harus terpasang,
f. Setelah pembesian selesai, dilanjutkan Check List bersama dengan Pengawas
dan Owner, untuk pemasangan pembesian tersebut.
g. Setelah ceklist dilakukan, maka selanjutnya dilakukan pengecoran,
 h. Pengecoran dibagi beberapa tahap
i. 1. Cor setinggi 4 meter
2. Cor setinggi per 2 meter, setelah 4 meter pertama selesai dilaksanakan
j. Setelah pengecoran selesai dilakukan Curring Beton
 Pekerjaan Pembesian Pier Head :

Pekerjaan Pembesian Pier Head :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Pembersihan lokasi sekitar yang akan dipasang Pembesian,
c. Besi tulangan dilangsir / dipindahkan dari work shop ke lokasi rencana
pembesian kolom,
d. Peralatan pendukung untuk pembesian dipersiapkan dilokasi rencana
pembesian,
e. Pemasangan Perancah, untuk dudukan bekisting dan pembesian pier head
f. Mulai pemasangan pembesian kolom,
g. Pembesian harus dilakukan rapi, diikat menggunakan Kawat Bendrat yang
rapi dan kuat
h. Selain menggunakan Kawat Bendrat, dapat menggunakan Las, untuk kondisi
tertentu
i. Setelah pembesian selesai, dilanjutkan Check List bersama dengan Pengawas
dan Owner, untuk pemasangan pembesian tersebut.
j. Pembesian dilakukan menerus, tetapi pengecoran pier head dilakukan dengan
metode 3x cor
 Pekerjaan Pengecoran Pier Head :

Pekerjaan Pengecoran Pier Head :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Pembersihan lokasi sekitar yang akan dipasang Pembesian,
c. Besi tulangan dilangsir / dipindahkan dari work shop ke lokasi rencana
pembesian kolom,
d. Peralatan pendukung untuk pembesian dipersiapkan dilokasi rencana
pembesian,
e. Pemasangan Perancah, untuk dudukan bekisting dan pembesian pier head
f. Mulai pemasangan pembesian kolom,
g. Pembesian harus dilakukan rapi, diikat menggunakan Kawat Bendrat yang
rapi dan kuat
h. Selain menggunakan Kawat Bendrat, dapat menggunakan Las, untuk kondisi
tertentu
i. Setelah pembesian selesai, dilanjutkan Check List bersama dengan Pengawas
dan Owner, untuk pemasangan pembesian tersebut.
j. Proses pengecoran, menggunakan 2 Truk Mixer,dan menggunakan 3 tahap cor
 Pekerjaan Pembesian Abutment dan Wingwall:

Pekerjaan Pembesian Abutment :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Pembersihan lokasi sekitar yang akan dipasang Pembesian,
c. Besi tulangan dilangsir / dipindahkan dari work shop ke lokasi rencana
pembesian Abutment,
d. Peralatan pendukung untuk pembesian dipersiapkan dilokasi rencana
pembesian,
e. Pemasangan Perancah, untuk dudukan bekisting dan pembesian abutment
f. Mulai pemasangan pembesian abutment,
g. Pembesian harus dilakukan rapi, diikat menggunakan Kawat Bendrat yang
rapi dan kuat
h. Selain menggunakan Kawat Bendrat, dapat menggunakan Las, untuk kondisi
tertentu
i. Setelah pembesian selesai, dilanjutkan Check List bersama dengan Pengawas
dan Owner, untuk pemasangan pembesian tersebut.
 Pekerjaan Bore Pile :

1. Persiapan BORE PILE.

Tahap awal, pengukuran, marking dan cek koordinat titik bore dilapangan. Setelah
dilakukan pengukuran, pengeboran dimulai dengan alat diposisikan pada titik yang sudah
ditentukan.
2. Pengeboran
Pekerjaan pengeboran dimulai setelah ketegakan alat bor dipastikan vertical dengan
Mistar Neuvo atau Data Monitor Komputer di Kabin Operator.
3. Top Cassing
Posisi top cassing / top elevasi cassing harus sesuai dengan elevasi rencana Lantai
Kerja untuk Footing.
4. Pengeboran
Pekerjaan pengeboran dilakukan tahap demi tahap dan tanah di bor sampai bucket
penuh lalu diangkat dan dibuang di sebelah alat, lalu bucket dimasukkan lagi untuk
melakukan pengeboran kembali.
5. Pengeboran
Untuk mengetahui kedalaman pengeboran dapat dilihat di monitor di ruang kabin
operator, Untuk menghindari kelongsoran selama pengeboran dapat memakai casing atau
dengan bentonit.
6. Pengeboran
Setelah kedalaman pengeboran tercapai, selain diketahui dari monitor di kabin operator
di crosscheck juga dengan pengukuran manual.
7. Pengecoran
Proses selanjutnya yaitu menyiapkan besi beton yang sudah dirangkai ke dalam lubang
pengeboran.
8. Pengecoran
Proses selanjutnya dilakukan pengecoran dengan memakai perantara Pipa Tremi.
Pipa Tremi harus sering diangkat dengan ujung pipa tetap di dalam agregat cor untuk
menghindari air tanah bercampur dengan agregat cor. Mutu beton yang digunakan adalah
Kelas B / K-350.
9. Finishing
Setelah pengecoran selesai sesuai level yang diinginkan, Pipa Tremi diangkat dengan
Crane Service dan dilanjutkan dengan pengeboran di titik selanjutnya.
 Flowchart Pekerjaan Cor Footing:

Pekerjaan Cor Footing :

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Penyiapan dan Pembesian Besi Stek untuk Footing
c. Penyiapan dan Pembesian Besi Stek untuk Kolom
d. Cek pembesian ( jumlah tulangan, panjang penyaluran dan sambungan ) sesuai
dengan gambar rencana atau tidak, apabila sesuai dilanjutkan tahap berikutnya
e. Pemasangan bekisting Footing ( sesuai gambar rencana ),
f. Cek Elevasi Bekisting Footing
g. Cek Perkuatan Bekisting Footing
h. Cor Footing, dengan beton Mutu Kelas C ( K250 )
i. Proses pengecoran menggunakan bantuan Concrete Pump, dan menggunakan
Vibrator Beton
j. Setelah cor footing selesai, cek elevasi footing tersebut, sesuai dengan tebal
rencana atau tidak,
 Flowchart Pekerjaan Saluran Pengumpul Tipe DC5/DC1 :

Pekerjaan Saluran pengumpul:

a. Pengukuran Lokasi dan Marking oleh team Surveyor, sesuai dengan elevasi
dan lokasi rencana,
b. Pembersihan lokasi sekitar yang akan dipasang Pembesian,
c. Besi tulangan dilangsir / dipindahkan dari work shop ke lokasi rencana
pembesian,
d. Peralatan pendukung untuk pembesian dipersiapkan dilokasi rencana
pembesian,
e. Mulai pemasangan pembesian saluran pengumpul.
f. Pelaksanaan pembesian saluran pengumpul harus sesuai dengan Gambar
Rencana, urutan dan posisi besi Tulangan Utama dan Tulangan Bagi.
g. Pembesian harus dilakukan rapi, diikat menggunakan Kawat Bendrat yang
rapi dan kuat.
h. Selain menggunakan Kawat Bendrat, dapat menggunakan Las, untuk kondisi
tertentu
i. Setelah pembesian selesai, dilanjutkan Check List bersama dengan Pengawas
dan Owner, untuk pemasangan pembesian tersebut.
j. Pelaksanaan pengecoran.
k. Curing pengecoran.
