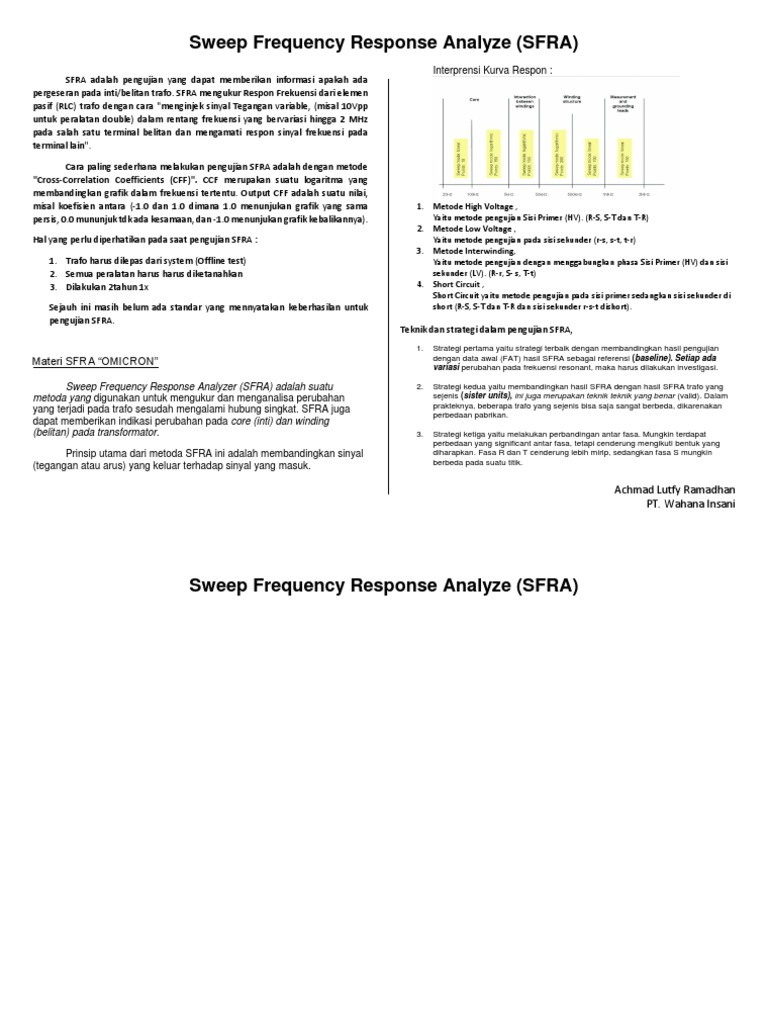

Sweep Frequency Response Analyze (SFRA)
Interprensi Kurva Respon :
SFRA adalah pengujian yang dapat memberikan informasi apakah ada
pergeseran pada inti/belitan trafo. SFRA mengukur Respon Frekuensi dari elemen
pasif (RLC) trafo dengan cara "menginjek sinyal Tegangan variable, (misal 10Vpp
untuk peralatan double) dalam rentang frekuensi yang bervariasi hingga 2 MHz
pada salah satu terminal belitan dan mengamati respon sinyal frekuensi pada
terminal lain".
Cara paling sederhana melakukan pengujian SFRA adalah dengan metode
"Cross-Correlation Coefficients (CFF)". CCF merupakan suatu logaritma yang
membandingkan grafik dalam frekuensi tertentu. Output CFF adalah suatu nilai,
misal koefisien antara (-1.0 dan 1.0 dimana 1.0 menunjukan grafik yang sama 1.
persis, 0.0 mununjuk tdk ada kesamaan, dan -1.0 menunjukan grafik kebalikannya).
2.
Hal yang perlu diperhatikan pada saat pengujian SFRA :
3.
1. Trafo harus dilepas dari system (Offline test)
2. Semua peralatan harus harus diketanahkan
3. Dilakukan 2tahun 1x 4.
Sejauh ini masih belum ada standar yang mennyatakan keberhasilan untuk
pengujian SFRA.
Teknik dan strategi dalam pengujian SFRA,
1.
Materi SFRA “OMICRON”
Sweep Frequency Response Analyzer (SFRA) adalah suatu 2.
metoda yang digunakan untuk mengukur dan menganalisa perubahan
yang terjadi pada trafo sesudah mengalami hubung singkat. SFRA juga
dapat memberikan indikasi perubahan pada core (inti) dan winding
(belitan) pada transformator. 3.
Prinsip utama dari metoda SFRA ini adalah membandingkan sinyal
(tegangan atau arus) yang keluar terhadap sinyal yang masuk.
Metode High Voltage ,
Yaitu metode pengujian Sisi Primer (HV). (R-S, S-T dan T-R)
Metode Low Voltage ,
Yaitu metode pengujian pada sisi sekunder (r-s, s-t, t-r)
Metode Interwinding,
Yaitu metode pengujian dengan menggabungkan phasa Sisi Primer (HV) dan sisi
sekunder (LV). (R-r, S- s, T-t)
Short Circuit ,
Short Circuit yaitu metode pengujian pada sisi primer sedangkan sisi sekunder di
short (R-S, S-T dan T-R dan sisi sekunder r-s-t dishort).
Strategi pertama yaitu strategi terbaik dengan membandingkan hasil pengujian
dengan data awal (FAT) hasil SFRA sebagai referensi (baseline). Setiap ada
variasi perubahan pada frekuensi resonant, maka harus dilakukan investigasi.
Strategi kedua yaitu membandingkan hasil SFRA dengan hasil SFRA trafo yang
sejenis (sister units), ini juga merupakan teknik teknik yang benar (valid). Dalam
prakteknya, beberapa trafo yang sejenis bisa saja sangat berbeda, dikarenakan
perbedaan pabrikan.
Strategi ketiga yaitu melakukan perbandingan antar fasa. Mungkin terdapat
perbedaan yang significant antar fasa, tetapi cenderung mengikuti bentuk yang
diharapkan. Fasa R dan T cenderung lebih mirip, sedangkan fasa S mungkin
berbeda pada suatu titik.
Achmad Lutfy Ramadhan
PT. Wahana Insani
