8 8

5 7 6

3 4

1
3

15 30

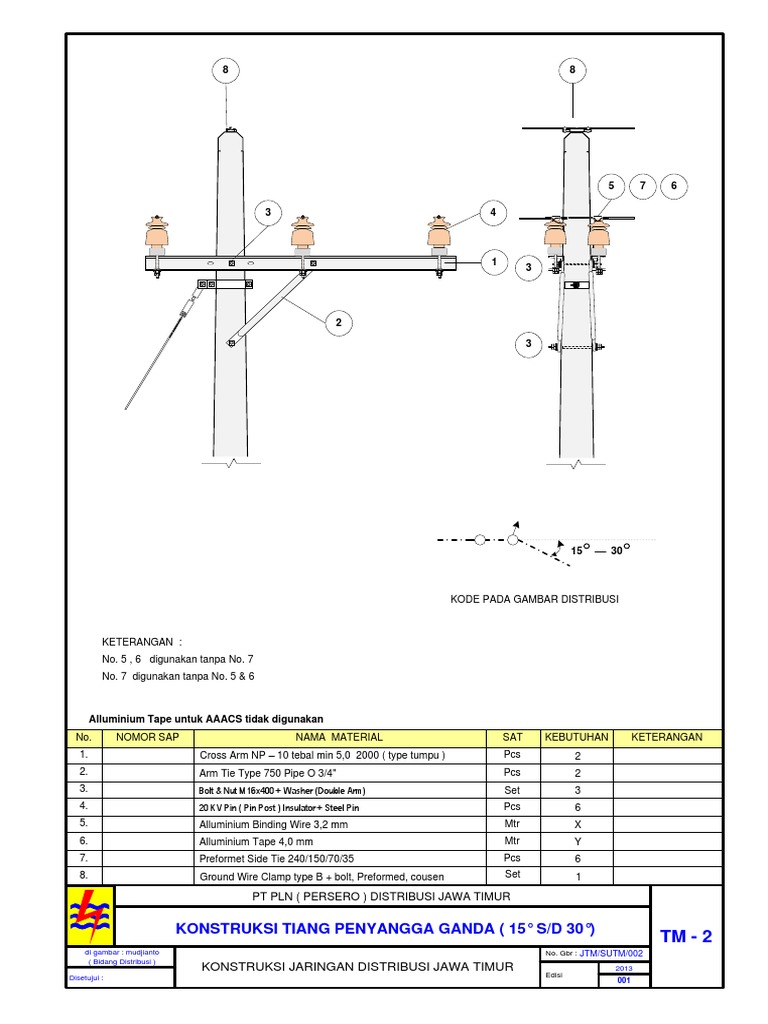

KODE PADA GAMBAR DISTRIBUSI

KETERANGAN :
No. 5 , 6 digunakan tanpa No. 7
No. 7 digunakan tanpa No. 5 & 6

Alluminium Tape untuk AAACS tidak digunakan

No. NOMOR SAP NAMA MATERIAL SAT KEBUTUHAN KETERANGAN
1. Cross Arm NP – 10 tebal min 5,0 2000 ( type tumpu ) Pcs 2
2. Arm Tie Type 750 Pipe O 3/4" Pcs 2
3. Bolt & Nut M16x400 + Washer (Double Arm) Set 3
4. 20 KV Pin ( Pin Post ) Insulator + Steel Pin Pcs 6
5. Alluminium Binding Wire 3,2 mm Mtr X
6. Alluminium Tape 4,0 mm Mtr Y
7. Preformet Side Tie 240/150/70/35 Pcs 6
8. Ground Wire Clamp type B + bolt, Preformed, cousen Set 1

PT PLN ( PERSERO ) DISTRIBUSI JAWA TIMUR

KONSTRUKSI TIANG PENYANGGA GANDA ( 15° S/D 30°)

TM - 2
di gambar : mudjianto No. Gbr : JTM/SUTM/002
( Bidang Distribusi )
KONSTRUKSI JARINGAN DISTRIBUSI JAWA TIMUR 2013
Disetujui : Edisi
001
 9 9

4 2 5 6 1 8

3
4 4

Tiang akhir, tidak ada

perluasan kembali
maksimal tarikan 3 gawang
Gedung

KODE PADA GAMBAR DISTRIBUSI

Kondisi Tarikan maksimal 3 gawang, tanpa perluasan

No. NOMOR SAP NAMA MATERIAL SAT KEBUTUHAN KETERANGAN

1. Long Rod Insulator 20 KV Set 3
2. Cross Arm NP – 10 tebal min 5,0 2000 ( type tarik ) Pcs 1
3. Arm Tie Type 750 Pipe O 3/4" Pcs 1
4. Bolt & Nut M16x400 + Washer (Double Arm) Set 1
5. U Strap Pcs 1
6. Cross Arm Clevis Pcs 3
7. Bolt & Nut M16x120 + Washer Set 3
8. Dead End Clamp ( Strain Clamp ) Set 3
9. Ground Wire Clamp type B + bolt, Preformed, cousen Set 1

PT PLN ( PERSERO ) DISTRIBUSI JAWA TIMUR

KONSTRUKSI TIANG TARIK AKHIR ( TIDAK ADA PERLUASAN )

TM - 3
di gambar : mudjianto No. Gbr : JTM/SUTM/003
( Bidang Distribusi )
KONSTRUKSI JARINGAN DISTRIBUSI JAWA TIMUR 2013
Disetujui : Edisi
001
 9 9

4 2 5 6 1 8

3
4 4

KODE PADA GAMBAR DISTRIBUSI

No. NOMOR SAP NAMA MATERIAL SAT KEBUTUHAN KETERANGAN

1. Long Rod Insulator 20 KV Set 3
2. Cross Arm NP – 10 tebal min 5,0 2000 ( type tarik ) Pcs 2
3. Arm Tie Type 750 Pipe O 3/4" Pcs 2
4. Bolt & Nut M16x400 + Washer (Double Arm) Set 4
5. U Strap Pcs 1
6. Cross Arm Clevis Pcs 3
7. Bolt & Nut M16x120 + Washer Set 3
8. Dead End Clamp ( Strain Clamp ) Set 3
9. Ground Wire Clamp type B + bolt, Preformed, cousen Set 1

PT PLN ( PERSERO ) DISTRIBUSI JAWA TIMUR

KONSTRUKSI TIANG TARIK AKHIR

TM - 4
di gambar : mudjianto No. Gbr : JTM/SUTM/004
( Bidang Distribusi )
KONSTRUKSI JARINGAN DISTRIBUSI JAWA TIMUR 2013
Disetujui : Edisi
001
 9 9

10 10

4 2 5 6 1 8

3
4 4

KODE PADA GAMBAR DISTRIBUSI

No. NOMOR SAP NAMA MATERIAL SAT KEBUTUHAN KETERANGAN

1. Long Rod Insulator 20 KV Set 3
2. Cross Arm NP – 10 tebal min 5,0 2000 ( type tarik ) Pcs 2
3. Arm Tie Type 750 Pipe O 3/4" Pcs 2
4. Bolt & Nut M16x400 + Washer (Double Arm) Set 4
5. U Strap Pcs 1
6. Cross Arm Clevis Pcs 3
7. Bolt & Nut M16x120 + Washer Set 3
8. Dead End Clamp ( Strain Clamp ) Set 3
9. Ground Wire Clamp type B + bolt, Preformed, cousen Set 1
10. Lightning Arrester Set 3

PT PLN ( PERSERO ) DISTRIBUSI JAWA TIMUR

KONSTRUKSI TIANG TARIK AKHIR DG ARRESTER

TM – 4A
di gambar : mudjianto No. Gbr : JTM/SUTM/005
( Bidang Distribusi )
KONSTRUKSI JARINGAN DISTRIBUSI JAWA TIMUR 2013
Disetujui : Edisi
001
