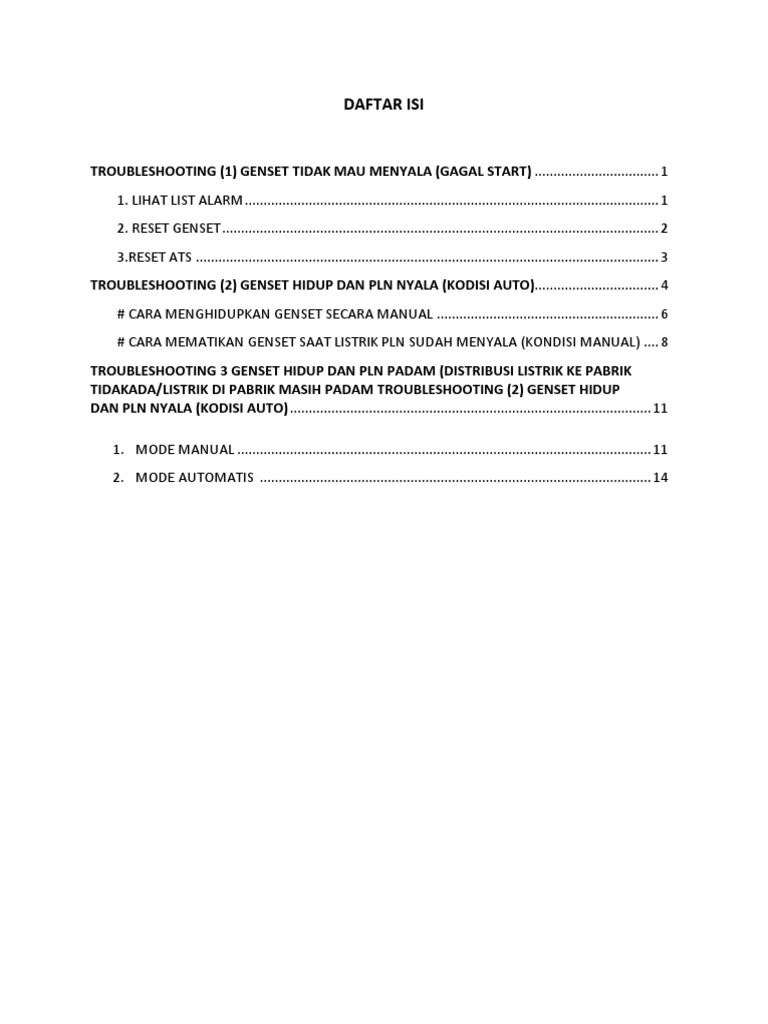

DAFTAR ISI

TROUBLESHOOTING (1) GENSET TIDAK MAU MENYALA (GAGAL START) ................................. 1

1. LIHAT LIST ALARM .............................................................................................................. 1
2. RESET GENSET .................................................................................................................... 2
3.RESET ATS ........................................................................................................................... 3
TROUBLESHOOTING (2) GENSET HIDUP DAN PLN NYALA (KODISI AUTO)................................. 4
# CARA MENGHIDUPKAN GENSET SECARA MANUAL ........................................................... 6
# CARA MEMATIKAN GENSET SAAT LISTRIK PLN SUDAH MENYALA (KONDISI MANUAL) .... 8
TROUBLESHOOTING 3 GENSET HIDUP DAN PLN PADAM (DISTRIBUSI LISTRIK KE PABRIK
TIDAKADA/LISTRIK DI PABRIK MASIH PADAM TROUBLESHOOTING (2) GENSET HIDUP
DAN PLN NYALA (KODISI AUTO) ................................................................................................ 11

1. MODE MANUAL .............................................................................................................. 11

2. MODE AUTOMATIS ........................................................................................................ 14
 TROUBLESHOOTING (1)

GENSET TIDAK MAU MENYALA (GAGAL START)

Langkah-langkahnya adalah sebagai berikut :

1. LIHAT LIST ALARM

Caranya :

1. Tekan Tombol panah No. 1 (Mode) geser kearah manual

2. Tekan Tombol Panah No.2 ( bisa keatas atau kebawah) cari layar tampilan alarm list
3. Lihat list/daftar alarm pada panah No.3

 Apabila isi Alarm tertulis :

1. Low water >>> Maka, Tambah Air Radiator sampai penuh, kemudian
lakukan RESET GENSET DAN ATS ( Lihat Hal. 2 )
2. Batterai (Aki Lemah) >>> Maka, Panggil Teknisi
3. Frekuensi Under Voltage >>> Maka, Panggil Teknisi

1|P age
 Apabila isi Alarm Kosong :
Maka, “HIDUPKAN GENSET SECARA MANUAL” ( Lihat Hal. 6 )

2 . RESET GENSET

Caranya :

1. Tekan Tombol Panah No.1 Ke tampilan home (Awal)

2. Tekan tombol Panah No.2 Ke mode AUTO
3. Tekan Tombol Panah No.3 “ Fault Reset”
Apabila Genset tetap tidak menyala maka“HIDUPKAN GENSET SECARA MANUAL” (Lihat Hal. 6)
Apabila Genset sudah menyala maka lakukan“RESET ATS “ (Lihat Hal. 3)

2|P age
3. RESET ATS

Caranya :
Reset Selector, Putar Kearah “ AUTO – OFF – AUTO”

# Pastikan Status ATS “AUTO”dengan cara memencet tombol panah No.1

AUTO

3|P age
 TROUBLESHOOTING (2)
GENSET HIDUP DAN PLN NYALA (KODISI AUTO)

Langkahnya :
1. Memastikan listrik yang dipakai adalah“Genset atau PLN”dengan cara membuka panel ATS

Angka 1 : Berarti listrik yang dipakaii dari PLN

Angka 2 : Berarti listrik yang di pakai dari Genset

2. Bila indicator menunjukkan angka 2, maka “RESET ATS”(Lihat hal.3)

3. Bila indicator menunjukkan angka 1, Maka ubah panel mode “AUTO” ke “MANUAL”
kemudian “STOP” Lihat Gambar berikut :

4|P age
 1

Kemudian kembalikan status panel genset ke kondisi “AUTO”

Selesai…

5|P age
# CARA MENGHIDUPKAN GENSET SECARA MANUAL

1 3

Caranya :

1. Tekan tombol panah No. 1 dan arahkan ke posisi manual No.2

2. Tekan Tombol panah No. 3 (START) maka genset akan menyala. Kondisi ini belum bisa menghidupkan
listrik pabrik, untuk itu perlu dilakukan langkah berikutnya :

6|P age
a. Arahkan Selector ke Posisi“Manual”

b. Tekan tombol“Transfer Genset”

7|P age
# CARA MEMATIKAN GENSET SAAT LISTRIK PLN SUDAH MENYALA (PADA KONDISI MANUAL)

Caranya:

Tekan tombol“Transfer PLN”

Kemudian :
Matikan Genset dengan menekan tombol“ STOP”

8|P age
Kemudian :

Pada panel ATS arahkan Selector ke“AUTO”

Tombol AUTO

Kemudian :

9|P age
Pastikan Panel ATS“AUTO”

Kemudian :

Arahkan Panel Genset ke posisi “AUTO”

10 | P a g e
 TROUBLESHOOTING (3)
GENSET HIDUP DAN PLN PADAM (DISTRIBUSI LISTRIK KE PABRIK TIDAK
ADA/LISTRIK DI PABRIK MASIH PADAM)

Ada 2 cara untuk penanganan ini yaitu :

1. MODE MANUAL :

a. Arahkan Selector ke Posisi“Manual”

b. Tekan tombol“Transfer Genset”

11 | P a g e
c. Apabila PLN menyala lagi (ditandai genset mati dan listrik di area pabrik mati juga)

Caranya:

Tekan tombol“Transfer PLN”

12 | P a g e
Kemudian :

Pada panel ATS arahkan Selector ke“AUTO”

Tombol AUTO

Kemudian :

Pastikan Panel ATS“AUTO”

13 | P a g e
 Kemudian :

Arahkan Panel Genset ke posisi “AUTO”

2. MODE OTOMATIS
a. Maka ubah panel mode(1)“AUTO” ke “MANUAL” kemudian tekan“STOP”(2)

b. Pastikan genset sudah benar-berhenti dan siap “Ready” dan “ No timer 0” seperti

14 | P a g e
c. Lalu“RESET ATS”(Lihat hal.3)

d. Kembalikan genset pada mode“AUTO”

15 | P a g e
