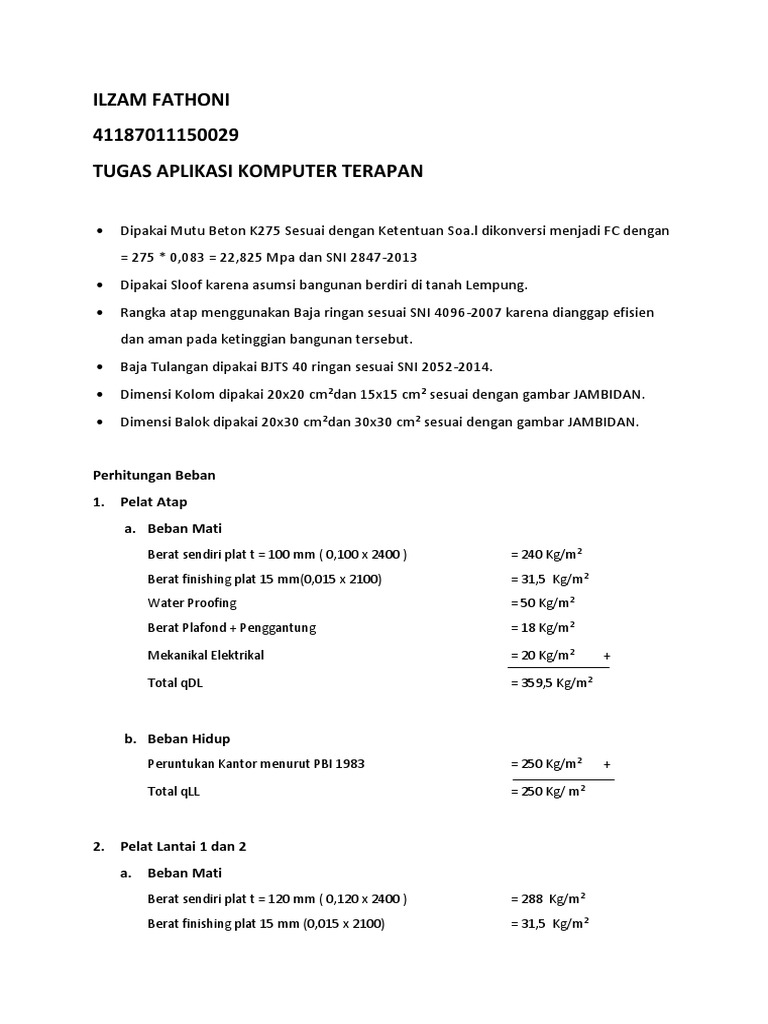

ILZAM FATHONI

41187011150029
TUGAS APLIKASI KOMPUTER TERAPAN

 Dipakai Mutu Beton K275 Sesuai dengan Ketentuan Soa.l dikonversi menjadi FC dengan
= 275 * 0,083 = 22,825 Mpa dan SNI 2847-2013
 Dipakai Sloof karena asumsi bangunan berdiri di tanah Lempung.
 Rangka atap menggunakan Baja ringan sesuai SNI 4096-2007 karena dianggap efisien
dan aman pada ketinggian bangunan tersebut.
 Baja Tulangan dipakai BJTS 40 ringan sesuai SNI 2052-2014.
 Dimensi Kolom dipakai 20x20 cm2dan 15x15 cm2 sesuai dengan gambar JAMBIDAN.
 Dimensi Balok dipakai 20x30 cm2dan 30x30 cm2 sesuai dengan gambar JAMBIDAN.

Perhitungan Beban
1. Pelat Atap
a. Beban Mati
Berat sendiri plat t = 100 mm ( 0,100 x 2400 ) = 240 Kg/m2
Berat finishing plat 15 mm(0,015 x 2100) = 31,5 Kg/m2
Water Proofing = 50 Kg/m2
Berat Plafond + Penggantung = 18 Kg/m2

Mekanikal Elektrikal = 20 Kg/m2 +

Total qDL = 359,5 Kg/m2

b. Beban Hidup
Peruntukan Kantor menurut PBI 1983 = 250 Kg/m2 +

Total qLL = 250 Kg/ m2

2. Pelat Lantai 1 dan 2


a. Beban Mati
Berat sendiri plat t = 120 mm ( 0,120 x 2400 ) = 288 Kg/m2
Berat finishing plat 15 mm (0,015 x 2100) = 31,5 Kg/m2
Berat keramik = 60 Kg/m2
Berat Plafond + Penggantung = 18 Kg/m2

Mekanikal Elektrikal = 20 Kg/ m2 +

Total qDL = 417,5 Kg/ m2

c. Beban Hidup
Peruntukan Kantor menurut PBI 1983 = 250 Kg/m2

Pelat bordes dan tangga PBI 1983 = 300 Kg/m2 +

Total qLL = 550 Kg/ m2

3. Balok
a. Beban sendiri Balok
B20x20 = (0,2 x 0,2) x 14 x 2400 x 2 = 2688 Kg
B20x30 = (0,2 x 0,3) x 14 x 2400 x 3 = 6048 Kg
B20x30’ = (0,2 x 0,3) x 2,1 x 2400 x 4 = 1209 Kg

b. Berat dinding pada balok LT 1


Tinggi dinding = 3,4 m

Beban Merata = 250 Kg/m2 (PPIUG 1983, Lampiran 1)

Reduksi = 0,75

QDL = 3,4 x 250 x 0,75 = 637,5 Kg/m2

QLL = 250 Kg/m2

c. Berat dinding pada balok LT 2


Tinggi dinding = 3,3 m

Beban Merata = 250 Kg/m2 (PPIUG 1983, Lampiran 1)

Reduksi = 0,75

QDL = 3,3 x 250 x 0,75 = 618,75 Kg/m2

QLL = 250 Kg/m2


4. Tangga
Beban Tangga dan Bordes

1,7m R

3,5 m

𝑅 = √1,72 + 3,52

= 3,89 m2

1 : 3,89 = 0,25

Screed = (3,5 + 3,4) x 0,25 x 2 x 3,4

= 11,73 Kg

Anak Tangga = 0,5 x (3,5 x 1,7) x 0,25 x 2400

= 1785 Kg

Keramik = (3,5 + 3,4) x 0,25 x 60

= 103,5 Kg

Total = 1900 Kg
