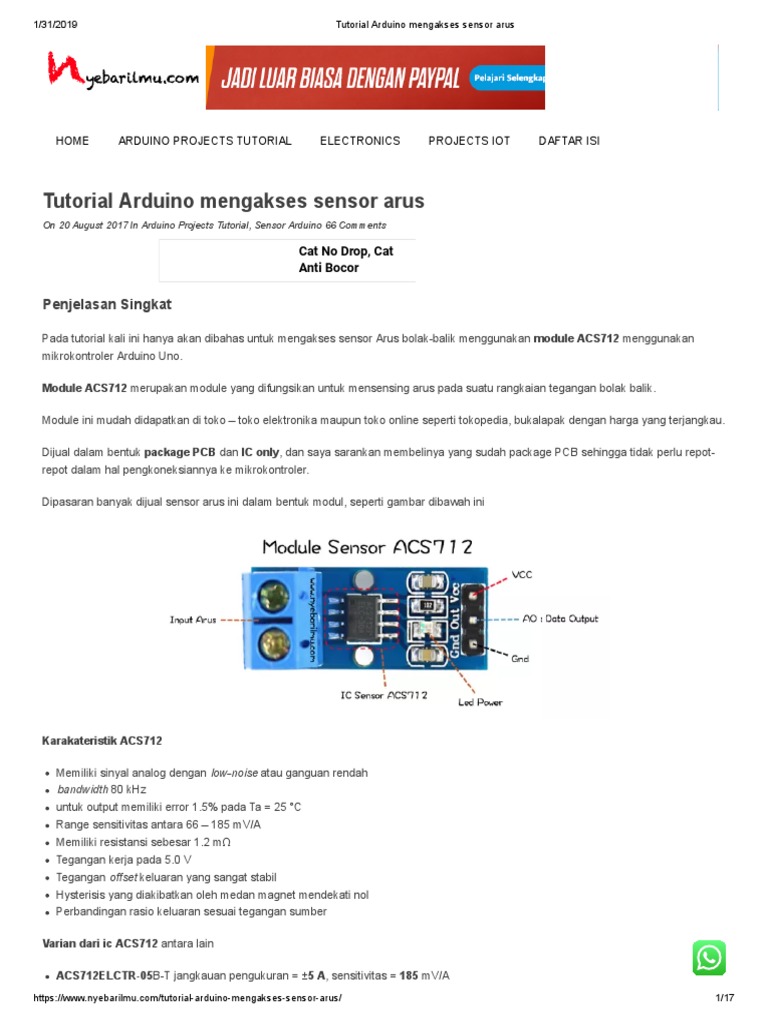

Penjelasan Singkat
Pada tutorial kali ini hanya akan dibahas untuk mengakses sensor Arus bolak-balik menggunakan module ACS712 menggunakan
mikrokontroler Arduino Uno.
Module ACS712 merupakan module yang difungsikan untuk mensensing arus pada suatu rangkaian tegangan bolak balik.
Module ini mudah didapatkan di toko – toko elektronika maupun toko online seperti tokopedia, bukalapak dengan harga yang terjangkau.
Dijual dalam bentuk package PCB dan IC only, dan saya sarankan membelinya yang sudah package PCB sehingga tidak perlu repot-
repot dalam hal pengkoneksiannya ke mikrokontroler.
Dipasaran banyak dijual sensor arus ini dalam bentuk modul, seperti gambar dibawah ini
Karakateristik ACS712
Arduino Uno
Komputer + Software IDE Arduino
Modul ACS712-5A
Breadboard
Kabel Jumper
Baca juga : Project multiple Nodes nRF24L01+ Wireless DHT11 with Arduino Uno
Modul ACS712-5A merupakan modul sensor yang sudah dipackage dengan PCB sehingga praktis dan mudah dalam penggunaannya.
Berikut gambarnya :
Learn more
Langkah – langkah dari mengakses sensor arus ini yang dimana sering mengalami ketidak stabilan output maka dilakukan beberapa
langkah sebagai berikut :
1. Data dari modul sensor ini yaitu tegangan analog yan akan simpan pada variabel data misal “Voutput”
2. Setelah itu nilai variable Voutput – 2.50, dan kemudian disimpan pada variabel baru “Voa” dan wajib diabsolutkan.
3. Setelah itu di dapat Voa/0.185 (sesuai dengan datasheet sensor) dan kemudian disimpan pada var “Amp(A)”.
4. Nilai var Amp(A) diubah menjadi nilai (mA) dengan “Amp/1000” .(dikarenakan untuk keperluan data dalam pengkalibrasian)
https://www.nyebarilmu.com/tutorial-arduino-mengakses-sensor-arus/ 2/17
1/31/2019 Tutorial Arduino mengakses sensor arus
1. Jikakalau waktu lebih kecil dibanding dengan waktu setting dalam proses penjumlahan Nilai var Amp(mA) yang dilakukan secara
berkala.
2. Jika di atas waktu tersetting, akan dilakukan pembagian nilai antara Jumlah total Amp(mA) yang telah di dapatkan di bagi dengan nilai
waktu tersetting.
3. Sehingga didapatkan nilai rata-rata, di simpan pada var calibration
Nilai calibration ini di gunakan untuk mengurangi ketidak stabilan pada output sensor arus ACS712. Sehingga di dapatkan nilai Arus fix
dengan mengurangi nilai Amp(mA)-calibration.
/* --- www.nyebarilmu.com --- */
double arus_temporary=0.0;
float adc_Volt, cal_value,temp;
unsigned long waktu_kalibrasi=0, kalibrasi=600;
boolean calibration=false;
void setup(){
Serial.begin(9600); //baud komunikasi serial monitor 9600bps
Serial.println("Sistem dimulai");
Serial.print("waktu kalibrasi :");
Serial.println(kalibrasi);
}
void data_olah(){
temp = analogRead(A0) * (5.0 / 1023.0); //konversi tegangan analog menjadi digital
adc_Volt = abs(temp - 2.50); //mengambil selisih tegangan pada zero point
adc_Volt /= 0.185; //Arus dalam A
adc_Volt *= 1000; //merubah Arus A ke mA
if(waktu_kalibrasi < kalibrasi){
waktu_kalibrasi++;
Serial.print("Waktu Kalibrasi:");
Serial.println(waktu_kalibrasi);
arus_temporary += adc_Volt; //penjumlahan arus output sensor
calibration = true;
}else if(calibration == true){
cal_value = arus_temporary/kalibrasi; //pembagian nilai keseluruhan dengan waktu
calibration = false;
}
if(calibration == false){
adc_Volt -= cal_value;
adc_Volt = abs(adc_Volt);
Serial.println("Satuan");
Serial.print(" mA :");
Serial.println(adc_Volt);
adc_Volt /= 1000;
Serial.print(" A :");
Serial.println(adc_Volt);
Serial.println(" ");
}
}
void loop(){
data_olah();
delay(500); //waktu tunda per data
}
Keterangan untuk nilai kenaikan tegangan output disesuaikan dengan tipe sensor yang digunakan, untuk 5A (185mV), 20A (100mV),
dan 30A (66mV).
https://www.nyebarilmu.com/tutorial-arduino-mengakses-sensor-arus/ 3/17
1/31/2019 Tutorial Arduino mengakses sensor arus
Arduino Uno
Komputer + Software IDE Arduino
Modul ACS712-5A
LCD 16×2 dan PCF8574
Breadboard
Kabel Jumper
Rangkaian pendukung kestablian pembacaan (dioda 1n4148, dan capasito 100nF)
Rangkaian
