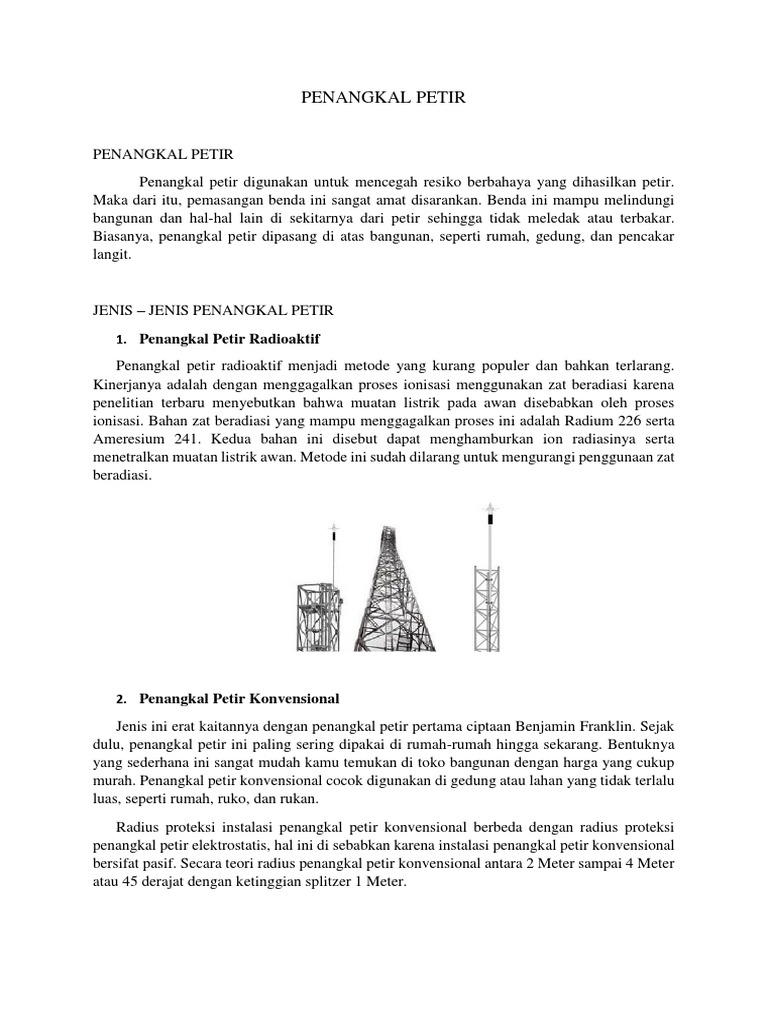

PENANGKAL PETIR

PENANGKAL PETIR
Penangkal petir digunakan untuk mencegah resiko berbahaya yang dihasilkan petir.
Maka dari itu, pemasangan benda ini sangat amat disarankan. Benda ini mampu melindungi
bangunan dan hal-hal lain di sekitarnya dari petir sehingga tidak meledak atau terbakar.
Biasanya, penangkal petir dipasang di atas bangunan, seperti rumah, gedung, dan pencakar
langit.

JENIS – JENIS PENANGKAL PETIR

1. Penangkal Petir Radioaktif

Penangkal petir radioaktif menjadi metode yang kurang populer dan bahkan terlarang.
Kinerjanya adalah dengan menggagalkan proses ionisasi menggunakan zat beradiasi karena
penelitian terbaru menyebutkan bahwa muatan listrik pada awan disebabkan oleh proses
ionisasi. Bahan zat beradiasi yang mampu menggagalkan proses ini adalah Radium 226 serta
Ameresium 241. Kedua bahan ini disebut dapat menghamburkan ion radiasinya serta
menetralkan muatan listrik awan. Metode ini sudah dilarang untuk mengurangi penggunaan zat
beradiasi.

2. Penangkal Petir Konvensional

Jenis ini erat kaitannya dengan penangkal petir pertama ciptaan Benjamin Franklin. Sejak
dulu, penangkal petir ini paling sering dipakai di rumah-rumah hingga sekarang. Bentuknya
yang sederhana ini sangat mudah kamu temukan di toko bangunan dengan harga yang cukup
murah. Penangkal petir konvensional cocok digunakan di gedung atau lahan yang tidak terlalu
luas, seperti rumah, ruko, dan rukan.
Radius proteksi instalasi penangkal petir konvensional berbeda dengan radius proteksi
penangkal petir elektrostatis, hal ini di sebabkan karena instalasi penangkal petir konvensional
bersifat pasif. Secara teori radius penangkal petir konvensional antara 2 Meter sampai 4 Meter
atau 45 derajat dengan ketinggian splitzer 1 Meter.
 Membutuhkan beberapa banyak splitzer yang diletakkan pada struktur bangunan rumah.
Fungsi splitzer adalah untuk menerima sambaran petir. Menggunakan alat penangkal petir
konvensional cenderung dapat merusak keindahan atau estetika bangunan
Instalasi Pemasangan Penangkal Petir Konvensional Lebih Cocok Digunakan Untuk
Bangunan Rumah,Ruko atau area yang berdekatan antara 1 dengan yang lainya.perangkat petir
konvensional ini bersifat pasif/menerima sambaran petir,ada 2 system yang diguanakan untuk
penangkal petir konvensioanl
a.Instalasi Penangkal Petir Sangkar
b.Instalasi Penangkal Petir Tunggal
System di atas yang diterapkan dilihat dari struktur bangunan yang akan dipasang perangkat
penangkal petir.

Harga : Rp. 60.000 – 450.000

3. Penangkal Petir Elektrostatis (Penangkal Petir Radius)

Penangkal petir ini memiliki jangkauan perlindungan yang lebih luas dibanding penangkal
petir konvensional. Semakin tinggi penempatannya, semakin luas juga area jangkauan
perlindungannya. Maka dari itu, kita sering menemukan jenis ini di lahan berarea luas dan
gedung yang tinggi, seperti perkebunan, lapangan golf, daerah tambang, kawasan industri,
gedung perkantoran, dan pencakar langit. Sayangnya, penangkal petir elektrostatis lebih mahal
dan menyita waktu yang banyak untuk memasangnya.
Luas area perlindungannya sejauh 25 sampai 150 meter. Membutuhkan 1 unit terminal saja
dengan radius yang tertentu. Arde yang dibutuhkan hanya satu yang memiliki tingkat resistensi
kurang lebih 5 Ohm
Instalasi Penangkal Petir System Elektrostatis Bersifat Aktif, ada beberapa brand head
untuk penangkal petir elektrostatis,pada dasarnya Prinsip kerja penangkal petir Elektrostatik
mengadopsi sebagian system penangkal petir Radioaktif , yakni menambah muatan pada ujung
finial / splitzer agar petir selalu memilih ujung ini untuk disambar .
Prinsip Kerja dari penangkal petir adalah : Saat muatan listrik negatif di bagian bawah awan
sudah tercukupi, maka muatan listrik positif di tanah akan segera tertarik. Muatan listrik
kemudian segera merambat naik melalui kabel konduktor, menuju ke ujung batang penangkal
petir.
 Penangkal petir elektrostatis merupakan penangkal petir modern dengan menggunakan
sistem E.S.E ( Early Streamer Emision ). Sistem E.S.E bekerja secara aktif dengan cara
melepaskan ion dalam jumlah besar ke lapisan udara sebelum terjadi sambaran petir. Pelepasan
ion ke lapisan udara secara otomatis akan membuat sebuah jalan untuk menuntun petir agar
selalu memilih ujung terminal penangkal petir elektrostatis ini dari pada area sekitarnya.
Dengan sistem E.S.E ini akan meningkatkan area perlindungan yang lebih luas dari pada sistem
penangkal petir konvensional.

Penangkal Petir Konvensional

 Membutuhkan banyak kabel
 Daerah perlindungan terbatas, area
perlindungan hanya sebatas air terminal yang
melekat pada bangunan.
 Lebih mahal bila diterapkan untuk area
perlindungan yang luas.
 Membutuhkan banyak arde.
 Membutuhkan banyak air terminal di atap
 Akan memiliki kecenderungan mengganggu
estetika bangunan rumah anda.
 Bentuk ujung terminal yang runcing dalam
jumlah banyak akan sangat berbahaya bagi
petugas pemeliharaan gedung atau pekerja
yang bekerja di atap.

Penangkal Petir Elektrostatis

 Tidak banyak membutuhkan komponen maupun kabel
 Area perlindungan lebih luas antara 60-150 m
 Lebih murah untuk area perlindungan yang luas
 Pada umumnya hanya membutuhkan 1 arde.
 Hanya membutuhkan 1 terminal untuk radius tertentu.
 Perawatan dan pemasangan pada bangunan yang mudah.Merupakan pilihan yang tepat dan
tidak mengganggu estetika bangunan anda.
 Bertindak sebagai pencegah interferensi perangkat komunikasi anda.
 Lebih aman bagi pekerja yang akan melakukan perawatan.

Berikut merupakan penangkal petir yang menggunakan sistem elektrostatis / radius :

A. Penangkal Petir KURN
KURN adalah penangkal petir dengan teknologi Elektrostatic, bersifat aktif dalam
menjemput petir dan menetralkan ke grounding. menggunakan teknologi terkini tanpa
radioaktif.
 Radius proteksi maximum hingga 150 meter dan yang terkecil 60 meter.
 KURN sudah dilengkapi dengan connecting sleeve dan dapat menggunakan semua
jenis kabel NYY, Coax, BC, NYA, dsb.
Batang penangkal petir kurn r 150 radius adalah sebuah terminal unit penangkal petir kurn
r 150 yang bisa menyebarkan elektrostatis dan penangkal petir kurn r 150sangat tergantung
pada posisi penempatannya dari atas bangunan, semakin tinggi letak posisi terminal penangkal
petir kurn r 150 radius maka akan menghasilkan jarak perlindungan yang semakin besar. Selain
itu intensitas petir (curah petir tahunan) di sebuah wilayah juga dapat mempengaruhi radius
proteksi terminal unit penangkal petir kurn r 150 radius tersebut. Bila sebuah wilayah memiliki
intensitas sambaran petir yang sangat tinggi misalnya di daerah pegunungan atau daerah
berbukit maka standart kinerja penangkal petir kurn r 150 radius atau proteksi terminal unit
penangkal petir kurn r 150 harus di nilai 85% dari kinerja optimal, karena perlu waktu singkat
(jeda pendek) untuk mengisi ulang kapasitor.

Harga : Rp. 4.500.000

B. Penangkal Petir Flash Vectron

Air Terminal Petir Flash Vectron adalah alat penerima sambaran petir yang berbasis kerja
ESE (Early Streamer Emission Lightning Conductor). Dengan sistim kerja mengumpulkan
energi awan disaat ada awan energi melintas di area perlindungan, kemudian menjemput
kilatan petir dengan mengeluarkan lidah api penuntun keudara (streamer), menangkap dan
menyalurkan ke bumi. Meskipun seluruh terminal unit penangkal petir atau anti petir jenis
elektrostatis berbasis kerja yaitu ESE (Early Streamer Emission Lightning Conductor), akan
tetapi penangkal petir Flash Vectron di rancang khusus untuk digunakan didaerah yang
beriklim tropis seperti di Indonesia.
Proteksi eksternal adalah instalasi dan alat-alat di luar suatu struktur bangunan untuk
menangkap dan menghantarkan arus petir ke sistem pembumian (grounding). Dengan kata lain,
proteksi eksternal berfungsi sebagai ujung tombak penangkap muatan listrik dan arus petir di
areal yang telah dipasang sistem proteksi petir. Terminal Udara (Air Termination) adalah
bagian sistem proteksi petir eksternal yang di khususkan untuk menangkap sambaran petir,
berupa elektroda logam yang dipasang secara tegak maupun mendatar. Penangkap petir atau
anti petir di tempatkan sedemikian rupa sehingga mampu menangkap semua sambaran petir
tanpa mengenai bagian struktur yang dilindungi.
ESE Terminal adalah Head Unit yang di pasang pada bagian puncak tiang penangkal petir
atau anti petir, ESE Terminal bekerja dengan mengeluarkan emisi “upward streamer” dari
bumi, makin cepat early streamer di projeksikan ke atas maka akan makin cepat downward
leader muatan listrik yang terdapat di dalam awan.
Radius : +/- 157 m (untuk ketinggian 20 M)
Keunggulan
1. Lebih Estetik, di rancang oleh ilmuwan petir Indonesia dan Arsitek dari Jerman.
2. Unit Terminal Kokoh, di rancang agar tidak ada rongga yang menyebabkan masuknya
air hujan sebagai penyebab korosi.
3. Bebas Perawatan, tidak ada Power Supply or Solar Cells, No Radio Aktif, discharge
Current 300 kA.
4. Lebih Praktis, di rancang agar mempermudah kita dalam hal pemasangan di lapangan.
5. Bahan Baku Berkualitas, bahan dan material untuk memproduksi anti petir atau
penangkal petir Flash Vectron adalah bahan dan material pilihan sesuai standar SNI
dan IEC.
6. Lebih Ekonomis, harga kompetitif (bersaing) bahkan jika di bandingkan dengan produk
lain bisa lebih murah.
7. Teknologi Terkini, di rancang khusus untuk daerah tropis yang cocok untuk di pasang
di Indonesia.
8. Produser Terpercaya, perusahaan yang memproduksi anti petir atau penangkal petir
Flash Vectron adalah perusahaan lokal yang bekerja sama dengan perusahaan Jerman
di dukung oleh Laboratorium Tegangan Tinggi HLI (Hamburg Laboratory Inc) dan
GEC (Germany Electrotechnical Commission).

Harga : Rp. 7.200.000

C. Penangkal Petir Prevectron

Penangkal petir prevectron adalah sebuah jalur rangkaian kabel tembaga yang
difungsikan sebagai jalan atau aliran bagi petir menuju ke permukaan bumi atau ground,
sehingga petir tidak akan merusak benda-benda yang dilewatinya.
Batang penangkal petir prevectron berupa batang tembaga murni yang ujung
tembaganya runcing. Batang penangkal petir prevectron dibuat menjadi batang penangkal petir
prevectron yang runcing karena muatan listrik mempunyai sifat mudah berkumpul dan lepas
pada ujung logam Batang penangkal petir prevectronyang runcing. Dengan demikian Batang
penangkal petir prevectron dapat memperlancar proses tarik menarik dengan muatan listrik
yang ada di awan. Batang penangkal petir prevectron runcing ini dipasang pada bagian puncak
sebuah bangunan atau gedung.
Kabel konduktor atau kabel tembaga dibuat dari jalinan kawat tembaga. Diameter
jalinan kabel konduktor tembaga ini sekitar 1 cm hingga 2 cm . Kabel konduktor tembaga
berfungsi meneruskan aliran muatan listrik dari batang penangkal petir prevectron yang
bermuatan listrik ke tanah. Kabel konduktor penangkal petir prevectron dipasang pada dinding
di bagian luar bangunan.
Tempat pembumian (grounding) berfungsi mengalirkan muatan listrik dari kabel
konduktor penangkal petir prevectron ke batang pembumian (ground rod) yang ditanam di
tanah. Batang pembumian terbuat dari bahan tembaga berlapis baja, dengan diameter 1,5 cm
dan panjang sekitar 1,8 – 3 m .

Harga : Rp. 38.200.000

D. Penangkal Petir Neo-Flash

Penangkal Petir NeoFlash adalah alat penerima sambaran petir yang berbasis kerja ESE
( Early Streamer Emission Lightning Conductor) atau istilahlainnya elektrostatic system, yakni
ujung penerima petir dengan sistem kerja Mengumpulkan dan menyerap energi awan yang
mengandung energi statik.
Ujung penerima NeoFlash bekerja dengan mengumpulkan muatan awan (energi statik)
yang dihasilkan proses induksi elektromagnetis dan menghimpunnya . Bila muatan yang
disimpan ini cukup besar kemudian melepasnya di ujung utama , akibat proses ini maka
terminal mengeluarkan lidah api penuntun keudara (disebut streamer).
Setelah streamer tertembak ke udara dengan muatan netral akan memancing
pengarahan sambaran dari petir , pada akhirnya mengarahkan Sambaran di satu titik dengan
meniti jalur streamer kemudian Penangkal Petir Neoflash menerima seluruh Hantaman energi
petir dan menyalurkannya ke tanah melalui kabel penurunan, dengan demikian maka sistem
ini akan menghilangkan kemungkinan kemungkinan sambaran liar dari akar akar petir.
Penangkal petir neoflash ini Memiliki 4 seri tipe :
dari ke 4 type memiliki spesifikasi yang dibedakan berdasarkan radius perlindungan area :
H(m) 3 4 5 6 7 8 9 10 20

TZ.03 67 78 87 95 103 110 117 123 174

TZ.04 78 90 100 110 119 127 135 142 204

 TZ.05 87 100 112 123 133 142 151 159 225

TZ.06 95 110 123 135 146 156 166 175 247

**Dari tabel diatas akan tampak bahwa semakin Tinggi Posisi Terminal Neoflash dari Tinggi
Areal sekitar maka akan menghasilkan Radius yang panjang
Head terminal NeoFLASH sangat cocok untuk Penangkal Petir Gedung bertingkat atau di
install di lokasi yang memiliki areal luas sebab memiliki proteksi petir yang berfariasi dan
cukup luas. semisal Kawasan Pergudangan , Pertambangan , Lapangan Golf.
 Terminal Penerima Petir Neoflash haruslah di pasang minimal lebih tinggi sejauh 3
meter dari rata rata tinggi bangunan. Bila pemasangan bisa lebih tinggi akan lebih baik
sebab secara otomatis pengumpulan energi akan semakin terpusat yang akan
menghasilkan radius perlindungan lebih besar.
 Secara teknis penggunaan besar kawat penghantar 50 mm sudah mencukupi untuk
menghantarkan arus petir , Bila memperbesarnya akan jauh kami sarankan sebagai
bentuk antisipasi overload arus . Untuk daerah terbuka yang kurang pengawasannya
atau rawan pencurian ( tower BTS ) disarankan untuk menggunakan kabel Alumunium.
 Penggunaan penghantar berisolasi dan isolator berperisai induksi juga bisa dipakai (
NYY , Coaxial , HVSC )
 Titik berat pembuatan grounding ada di nilai tahanan sebaran di sebuah lokasi , bila
nilai hambatan grounding di bawah 5 ohm maka nilai ini sudah di anggap baik tapi bila
diatasnya jelek.

Harga : Rp. 12.800.000

E. Penangkal Petir Viking

Penangkal Petir Viking adalah penangkal petir yang berbasis Early Streamer Emission
(ESE) merupakan sistem proteksi petir yang dibangun oleh komponen sensor impuls elektrik,
pengumpul energi listrik, batang penangkal petir, terminal pembangkit ion, dan pembangkat
ion elektronik. Beradius 110 m – 130 m.
 Penangkal Petir Viking V6 Early Streamer Emission (ESE) lightning conductor
merupakan sistem proteksi petir yang beroperasi seperti penembak ion yang menembakkan
dalam jumlah yang besar ion-ion ke angkasa pada saat petir menyambar. Melepaskan sejumlah
ion ke angkasa akan secara otomatis membangkitkan lintasan petir yang dikenal dengan
sebutan Upward Leader yang lebih awal tersambar petir dibandingkan dengan titik dengan
tinggi yang sama didekatnya, dan juga mengurangi waktu eksitasi dari efek CORONA.
Level 1 Protection D = 20 m
h(m) 2 3 4 5 6 7 8 10 15 20
Type V3 25 38 50 64 64 65 65 65 66 66
Type V6 34 52 70 87 87 87 87 87 88 88
Level 2 Protection D = 45 m
h(m) 2 3 4 5 6 7 8 10 15 20
Type V3 33 49 66 82 83 85 85 88 89 93
Type V6 43 64 86 107 107 108 109 111 112 115
Level 3 Protection D = 60 m
h(m) 2 3 4 5 6 7 8 10 15 20
Type V3 36 55 74 92 92 93 96 101 109 110
Type V6 47 70 93 118 118 119 120 124 131 132

Harga : Rp. 9.000.000

F. Penangkal Petir Thomas

Penangkal petir thomas lebih baik dibandingkan dengan penangkal petir konvensional.
karena lebih ekonomis dan harga lebih kompetitif dibanding dengan penangkal petir
konvensional, mengingat kualitas penangkal petir thomas adalah air terminal anti petir yang
tidak hanya menunggu tapi juga menangkap petir sambaran langsung. Sehingga harga
penangkal petir thomas berbanding lurus dengan kelebihan & kualitas yang ditawarkan
dibandingkan dengan produk konvensional.
Keunggulan :
*Penangkal petir thomas menggunakan bahan material utama yang sangat berkualitas dan kuat
* Penangkal petir thomas tahan karat dan stabil dalam menerima dan menyalurkan kalor arus
petir kedalam tanah melalui kabel grounding (ground rod)
* Penangkal petir thomas jaminan anti pecah
* Penangkal petir thomas di desain secara modern dengan tenaga ahli skala international
* Penangkal petir thomas di jamin anti bengkok dan memuai
* Penangkal petir thomas memiliki harga yang kompetitif dan kualitas terjamin
* Penangkal petir thomas memiliki radius proteksi yang maksimal (60m-150m)
* Penangkal petir thomas memilki sertifikat terjamin
* Penangkal petir thomas memilki garansi 1- 3 tahun untuk radius 85m dan 150m
* Penangkal petir thomas lebih ekonomis dalam pemakaian kabel down conductor (kabel BC,
kabel NYA, kabel coaxial)
* Penangkal petir thomas memiliki after sales service yang memuaskan
* Penangkal petir thomas tidak menuggu petir tapi langsung menangkap petir
* Penangkal petir thomas cocok untuk melindungi wilayah yang luas (lapangan terbuka)

Harga : Rp. 6.000.000
