IV.

Multisim

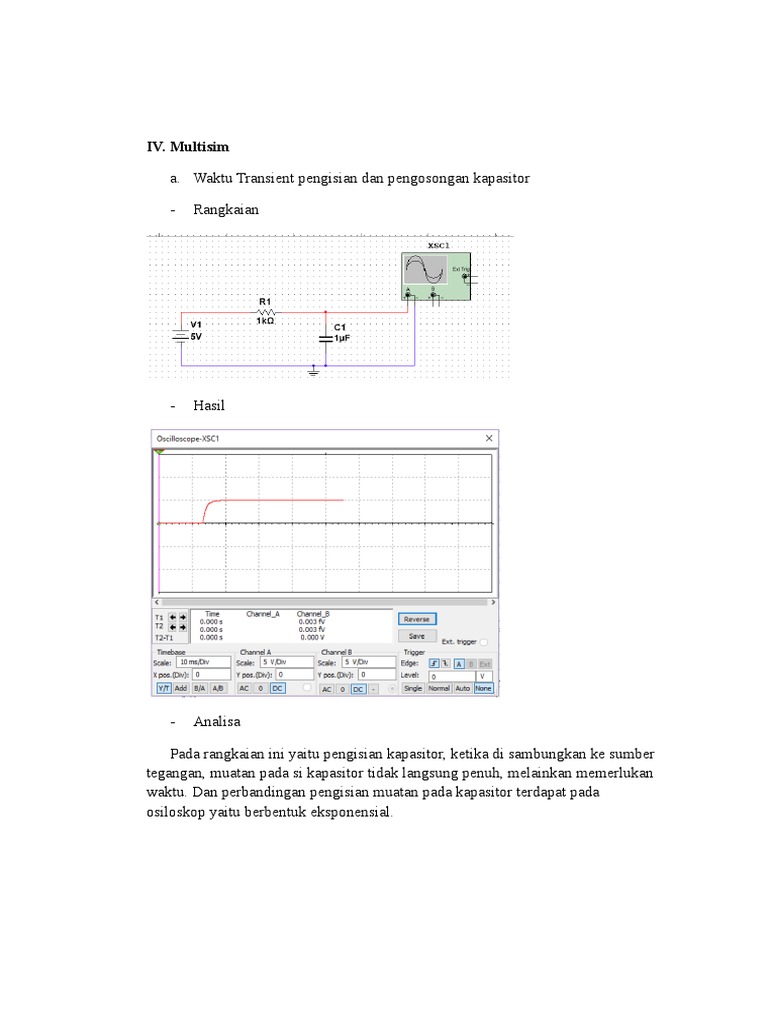

a. Waktu Transient pengisian dan pengosongan kapasitor

- Rangkaian

- Hasil

- Analisa

Pada rangkaian ini yaitu pengisian kapasitor, ketika di sambungkan ke sumber


tegangan, muatan pada si kapasitor tidak langsung penuh, melainkan memerlukan
waktu. Dan perbandingan pengisian muatan pada kapasitor terdapat pada
osiloskop yaitu berbentuk eksponensial.
b. Pasif Integrator RC

- Rangkaian

- Hasil

- Analisa

Grafik yang berbentuk persegi itu ialah grafik V input, dan grafik seperti
berbentuk segitiga ialah grafik untuk v output. Pada kasus ini dapat dilihat bahwa
RC >>T. Yang artinya pada ssat pengisian belum penuh tegangan sudah beralih
pada kondisi pengosongan.
c. Rangkaian Pasif RC Lolos Timggi ( HFP )

- Rangkaian

- Hasil

- Analisa

Dari fungsi bode analyzer dapat dilihat bahwa frekuensi yang di terima
ialah frekuensi yang lebih tinggi, yang rendah akan dilemahkan. Hal ini
disebabkan frekuensi yang tidak masuk dalam frekuensi cut off maka akan
dilemahkan.
d. Rangkaian Pasif RC Lolos Rendah ( LFP )

- Rangkaian

- Hasil

- Analisa

Dapat dilihat dari hasil bode analyzer, bahwa hasil akhir dari filter ialah
frekuensi yang rendah, artina frekuensi yang tinggi akan dilemahkan, karena
melebihi frekuensi cut-off.
e. Rangkaian Pasif RC Lolos Pita( BFP )

- Rangkaian

- Hasil

- Analisa

Rangkaian ini merupakan rangkaian LPF dan HPF yang disusun secara
seri . dapat dilihat dari hasil bode analyzer frekuensi yang dilewatkan
ialah pada rentang tertentu, diluar rentang tersebut frekuensi nya akan
dilemahkan dan diarahkan ke ground. Dan terdapat bandwidth yaitu
merupakan selisih frekuensi dari frekuens resonansi dan frekuensi pita
lebar, ataupun pita kecil.
