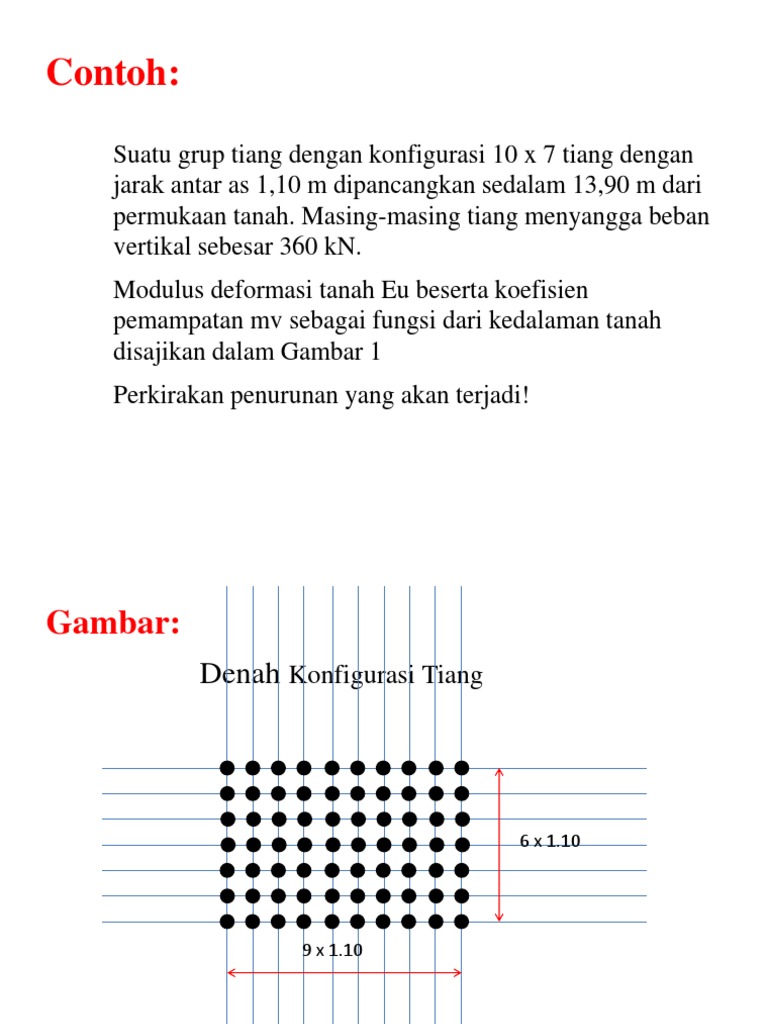

Contoh:

Suatu grup tiang dengan konfigurasi 10 x 7 tiang dengan

jarak antar as 1,10 m dipancangkan sedalam 13,90 m dari
permukaan tanah. Masing-masing tiang menyangga beban
vertikal sebesar 360 kN.
Modulus deformasi tanah Eu beserta koefisien
pemampatan mv sebagai fungsi dari kedalaman tanah
disajikan dalam Gambar 1
Perkirakan penurunan yang akan terjadi!
Gambar:
Denah Konfigurasi Tiang

6 x 1.10

9 x 1.10
Gambar 1 :
Kurva Eu atau
Ed dan Mv
Terhadap
Kedalaman dan
Penampang
Grup Tiang
Penyelesaian :
a. Dimensi grup tiang:
Lebar : B = 6 x 1,10 = 6,60 m
Panjang : L = 9 x 1,10 = 9,90 m
b. Dimensi fondasi plat ekivalen:
Level dasar fondasi = 2/3 x 13,90 = 9,30 m dari muka tanah, atau
= 9,30 – 1,50 = 7,80 m dari bawah poor
Lebar : B = 6,60 + (1/4 x 7,80 x 2) = 10,50 m
Panjang : L = 9,90 + (1/4 x 7,80 x 2) = 13,80 m
c. Tekanan kontak pada dasar ekivalen:
qn = n.Q = 70.360 = 174kN / m 2
B.L 10,50 x 13,80
n : jumlah tiang
Q : beban tiap tiang
d. Settlement umumnya dihitung sampai kedalaman dimana pertambahan
tegangan yang terjadi akibat tegangan kontak yang terjadi sebesar 1/10 dari
tegangan kontak = 1/10 x qn = 174/10 = 17,40 kN/m2
Mencari posisi (level) σz = 17,4 kN/m2 : L/B = 13,80/10,50 = 1,30
σz/qn = 0,10 dari kurva Gambar 1, didapat: z/B = 2, sehingga
z = 2 x B = 2 x 10,50 = 21,00 m di bawah dasar ekivalen, atau:
z = 21 + 9,30 = 30,30 m dari muka tanah
⇒ settlement dihitung dari kedalaman 9,30 sampai 29,30 (dibulatkan)
Penyelesaian :
e. Perhitungan penurunan segera:
Untuk ketelitian, tebal tanah dari kedlaman -9,30 sampai –19,30 m dibagi
menjadi lima sub lapisan dengan masing-masing ketebalan 4,0 m. Tiap lapisan
ditentukan B, L, σz, μ1, μ0, dan Eu untuk dihitung penurunan segera-nya.
Lapisan 1:
B = 10,50 m, L = 13,8 m, H = 4 m, D = 9,30 m
Eu = 39 MN/m2 → dari soal dan dihitung pada kedalaman tengah sub Lapisan.

Menghitung μ1 dan μ0 (Gambar 2)

H/B = 4/10,50 = 0,381

L/B = 13,8/10,50 = 1,314
μ1= 0,25

D/B = 9,30/10,50 = 0,90

L/B = 13,8/10,50 = 1,314
qn = 174 kN/m2
μ0= 0,77
Gambar 2:
Faktor Kedalaman μd untuk
menghitung ρoed
Penyelesaian :
μ1.μ0 .qn .B = 0,15 . 0,77 . 174 . 10,50 = 9,02 . 10- 3 m = 9 mm
ρ1 =
Eu 39 . 103

Lapisan 2:

B = 15,10 m, L = 18,40 m, H = 4 m, D = 13,30 m

Eu = 52 MN/m2
Menghitung μ1 dan μ0 (Gambar 4.7)

H/B = 4/15,10 = 0,265 μ1= 0,15

L/B = 18,40/15,10 = 1,219
D/B = 13,30/15,10 = 0,881 μ0= 0,78
L/B = 18,40/15,10 = 1,29
Gambar 2:
Faktor pengaruh untuk menghitung
penurunan segera pondasi dengan lebar B
dan kedalaman D dari permukaan tanah
(Janbu, Bjerrum, dan Kjaernsli)
Penyelesaian :
• Mencari pertambahan tegangan elastis:
• Luas lap. 1 = A1 = B x L = 10,50 x 13,80 = 144,90 m2
• Beban lap 1 = qn = 174 KN
• Luas lap. 2 = A2 = 15,10 x 18,40 = 277,84 m2
•
• Beban lap. 2 qn .A1 174.144,90
= = =
90 kN/m2
A2 277,84

ρ2 = 0,15 . 0,78 . 90 . 15,10

52 . 103
= 3,1.10 − 3 m
= 3,1 mm
Penyelesaian :
f. Menghitung Oedometer settlement:
Lapisan 1:
Kedalaman pusat lapisan 1 = 9,30 + 2 = 11,30 m di bawah dasar ekivalen

z/B = 2,00/5,25 = 0,38

10,50 σz = 0,24 qn
L/B = 6,90/5,25 = 1,314
5,25
6,90
σz total = 4 x 0,24 x 174 = 167 kN/m2
13,80

mv pada tengah lapisan = 0,09 MN/m2

L/B = 13,80/10,50 = 1,314 μd= 0,78

D / LB = 9,30 / 13,8 x 10,5 = 0,77
 ρoed. = μd x mv x σz x H = 0,78 x 0,09.103 x 167 x 4 = 0,046 m

μq lempung ≈ 0,50 → ρc = μg x ρoed. = 0,50 x 0,046 = 0,023 m = 2,3 mm

Lapisan 2:
Kedalaman pusat lapisan 1 = 9,30 + 6 = 15,30 m di bawah dasar ekivalen

z/B = 6,00/5,25 = 1,143 σz = 0,17 qn

L/B = 6,90/5,25 = 1,314

σz total = 4 x 0,17 x 174 = 118,32 kN/m2
