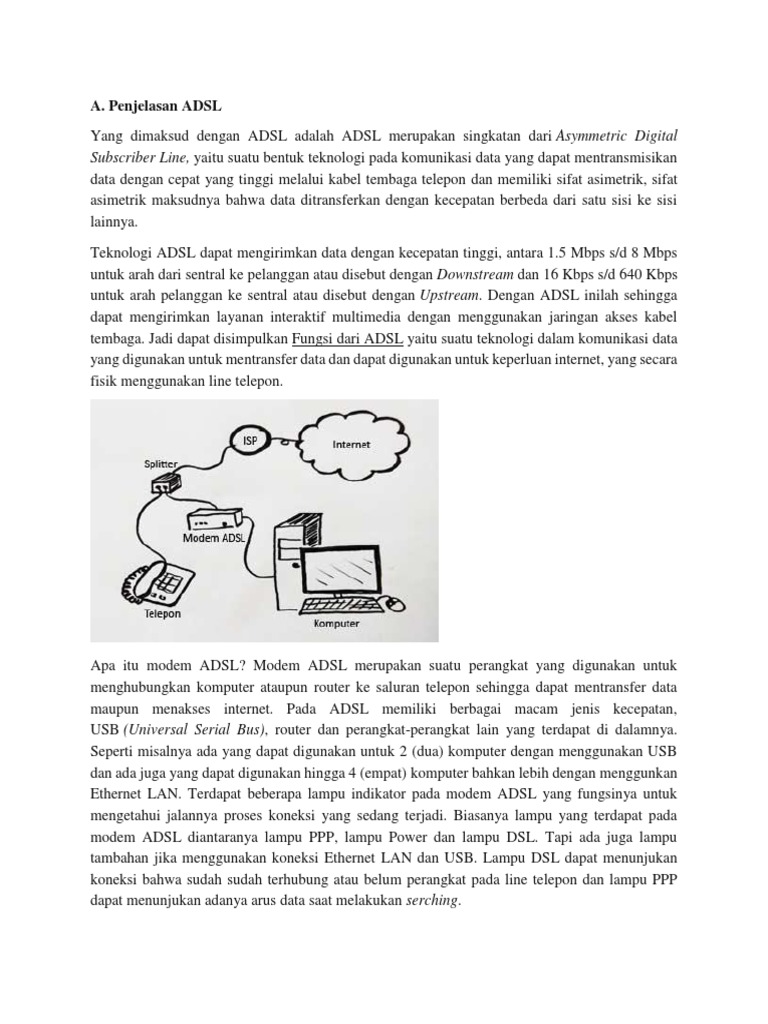

A.

Penjelasan ADSL
Yang dimaksud dengan ADSL adalah ADSL merupakan singkatan dari Asymmetric Digital
Subscriber Line, yaitu suatu bentuk teknologi pada komunikasi data yang dapat mentransmisikan
data dengan cepat yang tinggi melalui kabel tembaga telepon dan memiliki sifat asimetrik, sifat
asimetrik maksudnya bahwa data ditransferkan dengan kecepatan berbeda dari satu sisi ke sisi
lainnya.

Teknologi ADSL dapat mengirimkan data dengan kecepatan tinggi, antara 1.5 Mbps s/d 8 Mbps
untuk arah dari sentral ke pelanggan atau disebut dengan Downstream dan 16 Kbps s/d 640 Kbps
untuk arah pelanggan ke sentral atau disebut dengan Upstream. Dengan ADSL inilah sehingga
dapat mengirimkan layanan interaktif multimedia dengan menggunakan jaringan akses kabel
tembaga. Jadi dapat disimpulkan Fungsi dari ADSL yaitu suatu teknologi dalam komunikasi data
yang digunakan untuk mentransfer data dan dapat digunakan untuk keperluan internet, yang secara
fisik menggunakan line telepon.

Apa itu modem ADSL? Modem ADSL merupakan suatu perangkat yang digunakan untuk
menghubungkan komputer ataupun router ke saluran telepon sehingga dapat mentransfer data
maupun menakses internet. Pada ADSL memiliki berbagai macam jenis kecepatan,
USB (Universal Serial Bus), router dan perangkat-perangkat lain yang terdapat di dalamnya.
Seperti misalnya ada yang dapat digunakan untuk 2 (dua) komputer dengan menggunakan USB
dan ada juga yang dapat digunakan hingga 4 (empat) komputer bahkan lebih dengan menggunkan
Ethernet LAN. Terdapat beberapa lampu indikator pada modem ADSL yang fungsinya untuk
mengetahui jalannya proses koneksi yang sedang terjadi. Biasanya lampu yang terdapat pada
modem ADSL diantaranya lampu PPP, lampu Power dan lampu DSL. Tapi ada juga lampu
tambahan jika menggunakan koneksi Ethernet LAN dan USB. Lampu DSL dapat menunjukan
koneksi bahwa sudah sudah terhubung atau belum perangkat pada line telepon dan lampu PPP
dapat menunjukan adanya arus data saat melakukan serching.
Adapun hal yang terpenting dalam menggunakan ADSL yaitu IP modem dan kata
sandinya (password), kenapa hal ini penting? Karena menyangkut keamanan dari penggunaan
layanan untuk konsumen yang diberikan oleh pihak provider. IP menjadi salah satu syarat untuk
memasuki jaringan internet, jika ingin menubah kata sandi biasanya perlu memasukannya kembali
sesuai dengan perubahan yang dilakukan. Jika semua proses ini berhasil maka akan terhubung ke
jaringan internet dengan ADSL.
Perangkat ADSL

Ada dua sisi dari peralatan ADSL, satu di sisi pelanggan (disebut CPE, Customer Premised
Equipment) dan satu lagi di sisi TELKOM. Di sisi pelanggan harus ada penerima DSL (modem
ADSL) dan splitter. Di sisi TELKOM terdapat ADSL multiplexer (disebut DSLAM, Digital
Subscriber Line Access Multiplexer) untuk menerima sambungan dari pelanggan. DSLAM atau
kumpulan ADSL Transceiver Central (ATU-C) mengatur transmisi data dan mengubah sinyal
digital menjadi sinyal analog dan sebaliknya. DSLAM juga mengumpulkan koneksi dari
pelanggan-pelanggan dan meneruskannya melalui sebuah jalur kecepatan tinggi ke ISP. DSLAM
dapat juga menyediakan fungsi tambahan termasuk routing IP address. Modem ADSL atau
ADSL Transceiver Remote (ATU-R) mengubah sinyal digital menjadi sinyal analog dan
sebaliknya. Modem ADSL memberikan jalur tersendiri dari pelanggan hingga ke DSLAM yang
berarti pelanggan tidak akan merasakan turunnya unjuk kerja apabila terjadi penambahan
pelanggan. Splitter berfungsi untuk memisahkan informasi baik informasi voice pesawat telepon
dan data ke modem ADSL.

Implementasi ADSL
SPEEDY merupakan salah satu implementasi ADSL yang ada di pasaran, khususnya di Indonesia.
Dengan layanan ini, jaringan akses telepon pelanggan ditingkatkan kemampuannya menjadi
jaringan digital berkecepatan tinggi, sehingga selain mendapatkan fasilitas telepon (voice),
pelanggan juga dapat melakukan akses internet (dedicated) dengan kecepatan (downstream) yang
tinggi (s/d 512 Kbps). Data dan suara dapat disalurkan secara simultan melalui satu saluran telepon
biasa dengan kecepatan yang dijaminkan sesuai dengan paket layanan yang diluncurkan dari
modem sampai BRAS (Broadband Remote Access Server).
Fungsi ADSL
merupakan bentuk dari perkembangan DSL atau Digital Subscriber Line. Perbedaannya ialah,
transfer data yang akan dilakukan oleh modem ADSL ini akan bersifat asimetrik, yang berarti akan
memiliki kecepatan transfer data yang berbeda dari satu sisi ke sisi yang lainnya.

Fungsi Modem ADSL lainnya yakni: dapat membagi penghantar frekuensi maksudnya ialah ketika
akan melakukan koneksi dial up, maka frekuensi yang akan diterima tidak dapat terbagi, sehingga
dapat menyebabkan percakapan melalui telepon tidak dapat dilakukan ketika sedang melakukan
koneksi internet.
tapi, dengan adanya modem ADSL ini, frekuensi bisa dapat terbagi menjadi 2, yakni:

 Frekuensi tinggi yang dapat dapat digunakan untuk menghantarkan data ataupun
melakukan koneksi internet
 Frekuensi rendah untuk percakapan melalui telepon

Cara Kerja ADSL

Metodenya ialah dengan membagi sinyal yang akan dikirim melalui kabel telepon dengan teknik
DMT yang distandarisasi oleh ANSI untuk dapat digunakan dalam ADSL. Layanan telepon
standart akan membatasi frekuensi yang bisa dibawa oleh switch , telepon atau peralatan lainnya.
Suara manusia dalam percakapan biasa,,yang dapat di bawa pada frekuensi 400 Hz sampai 3.400
Hz. Dalam banyak kasus, kabel yang dapat menghandle frekuensi sampai berjuta juta . Peralatan
modern ini yang akan mengirimkan sinyal digital daripada sinyal analog dapat menggunakan
kapasitas kabel telepon sebisa mungkin, yang mana akan di gunakan oleh modem DSL.

DMT diagii jalur data menjadi 247 Channel, dengan besar masing masing channel 4Khz. Dalam
analogi sederhana,maka berarti ada 247 jalur koneksi yangakan dibuat oleh modem ADSL
kecentral office.

Setiap channel di monitor, dan bila channel ini akan mengalami penurunan kualitas maka modem
dapat menggunakan channel lainnya. Penggantian channel ini telah dilakukan terus menerus untuk
mendapatkan channel yang terbagus untuk mentransmisikan data melalui kabel telepon tsb.

Kemudian Kontrol maupun monitoring channel akan dilakukan di frekuensi 8 KHz untuk
informasi upstream ataupun downstreamnya.

B. Kelebihan Dan Kekurangan ADSL

Beberapa kelebihan ADSL, diantaranya yaitu:

 Memiliki pembagian frekwensi menjadi 2 (dua) macam diantaranya frekwensi tinggi untuk
menghantarakna data dan frekwensi rendah untuk menghantarkan suara maupun fax.
 Untuk di Indonesia pelanggan yang menggunakan Spidiy, maka ADSL membuat kegiatan
ber-Internet menjadi lebih hemat. Sehingga dapat melakukan akses internet tanpa
mengkhawatirkan tagihan yang terlalu mahal.
 Layanan komunikasi antara data dan suara diberikan melalui 2 (dua) kanal yang memang
terpisah akan tetapi tetap pada satu kabel yang sama.
 Koneksi ADSL selalu tersambung dengan internet setiap saat dan telepon tetap dapat
digunakan kapan saja.
 Dan kecepatan internet yang selalu stabil.

Beberapa kekuranga ADSL, diantaranya yaitu:

 Kecepatan pengiriman data bisa dipengaruhi oleh jarak. Jika jarak antara modem dengan
komputer atau saluran telepon dengan gardu telepon semakin jauh, maka kecepatan dalam
mengakses internet akan terpengaruhi.
  Sampai saat ini kecepatan koneksi modem ADSL masih tergantung dengan tiang telepon
atau DSLAM dan tidak semua sistem operasi komputer mampu menggunakan ADSL.
 Seiriing dengna perkembangan jaman, pada saluran telepon digital sudah mulai
menggunakan kabel fiber optik. Hal tersebut tidaklah sesuai dengan sistem teknologi
ADSL yang masih memakai saluran analog/ kabel tembaga, sehingga sekarang ini masih
sulit dalam mengirimkan sinyal melalui kabel fiber optik.
 Adanya load cols yang dipakai untuk memberikan layanan sampe ke plosok daerah,
membuat load coils akan menggeser frekuensi suara ke frekuensi yang biasanya dipakai
ADSL. Hal seperti ini bisa berakibat pada terjadinya interfensi ataupun ketidak cocokan
jalur pada ADSL.
 Adanya bridge tap yang merupakan sebuah kabel tidak bebeda pada jalur langsung antara
pelanggan dengan CO. Jadi bridge tap bisa menimbulkan noise yang nantinya bisa
mengganggu kinerja ADSL.

Peralatan ADSL
Terdapat dua sisi dari peralatan ADSL, yaitu sisi pelanggan dan sisi Telkom.
Sisi pelanggan atau disebut juga CPE (Customer Premised Equipment), disisi pelanggan ini
harus ada penerima DSL (modem ADSL atau router ADSL) dan splitter. Adapun fungsi splitter
yaitu untuk memisahkan sinyal suara dan sinyal data. Di splitter tersebut terdapat satu input dan
dua output.
Sisi Telkom terdapat ADSL multiplexer atau disebut juga DSLAM (Digital Subscriber Line
Access Multiplexer), yang berfungsi untuk menerima sambungan dari pelanggan.
Setelah selesai atau paham penjelasan di atas, sekarang kita akan melakukan instalasi dan
konfigurasi modem router ADSL. Disini saya akan melakukan instalasi dan konfigurasi pada
modem router ADSL TP-LINK TD-8817.
1. Siapkan alat dan bahan
Alat dan Bahan
o Account ADSL yang sudah terdaftar di BRAS / Sentral telepon.
o Modem router ADSL

o Komputer atau Laptop

o Obeng
o Kabel RJ11
o Kabel RJ45

o Splitter
o Telepon

o Rowset

o Koneksi Telepon dari Telkom

2. Langkah-langkah instalasi
 1. Masukkan kabel dari sentral ke rowset
2. Dari rowset, kemudian hubungkan ke spltter menggunakan kabel RJ 11
3. Setelah dihubungkan ke splitter, selanjutnya dari splitter hubungkan ke telepon dan modem
menggunakan kabel RJ11
4. Test koneksi atau tidaknya dari sentral dengan cara angkat ganggang telepon dan
dengarkan, jika terdengar bunyi maka sudah terkoneksi ke sentral.
5. Masukkan kabel power ke modemnya dan tekan tombol power yang ada di modemnya.
6. Jika modemnya sudah pernah dipakai, maka kita perlu mereset terlebih dahulu modem
tersebut, dengan cara menekan lubang kecil yang ada di modem tersebut secara pelan-pelan
selama 10 detik menggunakan alat yang ujungnya kecil ( misalnya menggunakan ujung
bolpoin ).
7. Pasangkan kabel RJ45 ke modem dan dari modem ke komputer atau laptopnya.

3. Langkah-langkah konfigurasi
1. Lihat IP dan username serta passwordnya di modem tersebut (bisaanya berada di belakang
modem).
2. Jika sudah diketahui IP modemnya, selanjutnya kita setting IP di computer atau laptonya
dengan network yang sama dengan modemnya dan gatewaynya isikan dengan IP modem
tersebut. Contoh menyetting IP di computer atau laptop adalah sebagai berikut :
a. Klik kanan pada gambar tv di bawah, kemudian pilih open network and sharing center

b. Maka akan muncul tampilan seperti berikut, kemudian pilih change adapter setting
c. Klik kanan pada local area connection dan pilih properties

d. Arahkan cursor ke IPv4, kemudian properties

e. Akan tampil seperti di bawah ini, selanjutnya pilih use the following IP address. Maksudnya
yaitu untuk mengatur IP secara manual. Di bawah ini saya contohkan IP modemnya 192.168.1.1,
maka IP computer atau laptop di isi dengan 192.168.1.2. IP modem dan IP computer atau laptop
tidak boleh sama, karena dalam sebuah IP, networknya harus sama dan hostnya berbeda.
Kemudian gateway kita isi dengan IP modem tersebut. Jika sudah selesai, maka pilih OK

3. Selanjutnya kita connectkan computer atau laptop dengan modemnya, dengan cara ke
CMD, kemudian ketikkan ping <IP modemnya>. Contohnya ping 192.168.1.1. Jika muncul
TTL, maka proses mengconectkan berhasil.

4. Ke browser, kemudian di address bar isikan IP modemnya, tekan enter, selanjutnya di minta
user name dan password, maka kita isi dengan user dan password yang ada di modem tersebut.
Tekan OK. Disini saya contohkan IP modemnya 192.168.1.1 dan user name dan passwordnya
adalah admin.

5. Akan muncul tampilan berikut

 6. Ke menu quick start, kemudian pilih run wizard

7. Pilih next

8. Atur zona waktunya, jika sudah selesai maka pilih next

 9. Pilih PPPoE/PPPoA, kemudian next

10. Isi username dan passwordnya yang sudah anda daftarkan di BRAS / sentral telepon,
kemudian next.
11. Pilih next

12. Pilih close

 13. Ke menu status, untuk melihat apakah mendapatkan IP atau belum.
14. Jika sudah mendapatkan IP, selanjutnya ke menu interface setup, kemudian ke LAN. Di
menu tersebut DHCP di enablekan. Sehingga setiap computer mendapatkan IP secara otomatis.
Sebelumnya kita terlebih dahulu menyetting IPnya supaya mendapatkan IP secara otomatis,
dengan langkah-langkah berikut ini :
a. Klik kanan pada gambar tv di bawah, kemudian pilih open network and sharing center

b. Maka akan muncul tampilan, kemudian pilih change adapter setting

c. Klik kanan pada local area connection dan pilih properties

d. Arahkan cursor ke IPv4, kemudian properties

e. Pilih obtain an IP address automaticly agar mendapatkan IP secara otomatis, kemudian OK

f. Selanjutnya di local area connection, klik kanan dan pilih status untuk melihat IP yang di
dapatkan pada computer atau laptop tersebut
g. Jika sudah berhasil mendapatkan IPnya, selanjutnya kita test browsing. Untuk pertama kali
browsing akan muncul error, dan untuk seterusnya akan berhasil. Contoh setelah selesai instalasi
dan konfigurasi.
