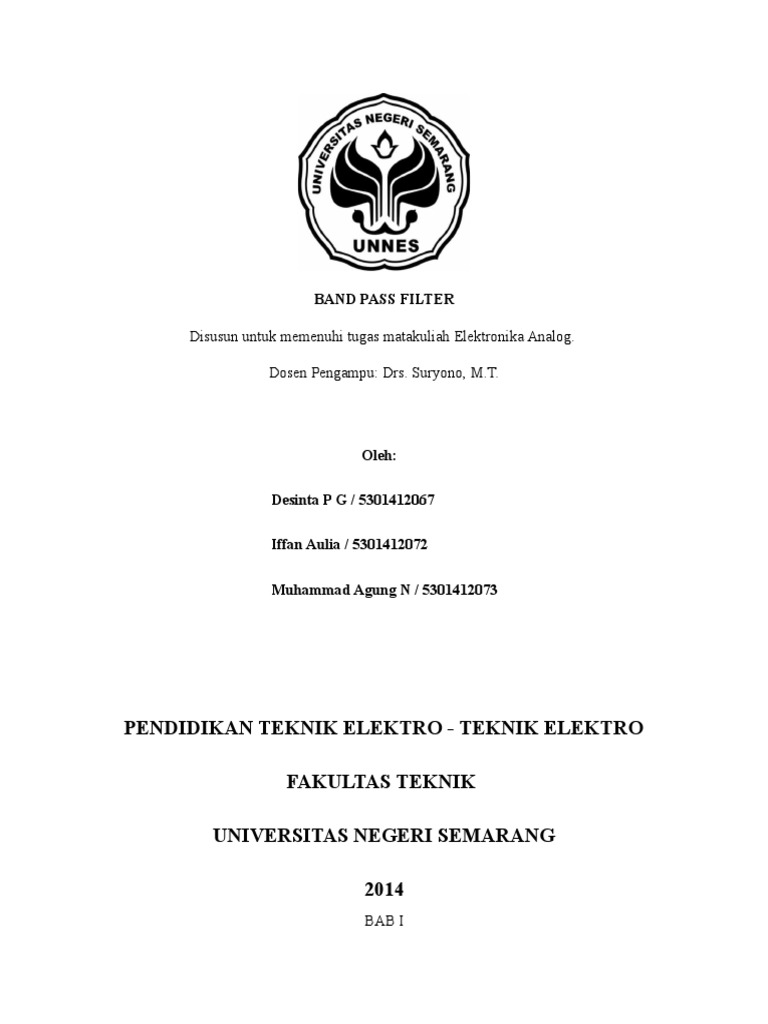

BAND PASS FILTER

Disusun untuk memenuhi tugas matakuliah Elektronika Analog.

Dosen Pengampu: Drs. Suryono, M.T.

Oleh:

Desinta P G / 5301412067

Iffan Aulia / 5301412072

Muhammad Agung N / 5301412073

PENDIDIKAN TEKNIK ELEKTRO - TEKNIK ELEKTRO

FAKULTAS TEKNIK

UNIVERSITAS NEGERI SEMARANG

2014
BAB I
 PENDAHULUAN
1.1 Latar Belakang
Pada perkembangan zaman yang berteknologi semakin maju dan berkembang, membuat para
ahli terus melakukan eksplorasi di berbagai bidang. Bidang elektronika merupakan salah satu
yang menjadi pusat perhatian manusia untuk selalu menciptakan hal yang baru dan lebih
canggih. Hal itu disebabkan karena peralatan-peralatan yang terbuat dari elektronika tidak
lepas dari kehidupan kita sehari-sehari.
Bidang elektronika sangat luas dalam penerapan juga aplikasinya. Kita tidak akan pernah
merasa cukup untuk mempelajari bidang ini. Salah satu bahan yang diajarkan dalam bidang
elekronika adalah mengetahui jenis komponen. Jenis komponen dibagi menjadi dua, yaitu
komponen yang bersifat aktif dan pasif.
Komponen aktif adalah komponen yang melakukan suatu aktivitas dalam aplikasinya,
seperti; transistor, op-amp, dll. Sedangkan komponen pasif adalah komponen yang dalam
aplikasinya memberikan nilai, seperti; resistor, induktor, dan kapasitor. Komponen pasif ini
biasa digunakan dalam amplifier. Filter atau penyaring menggunakan berbagai kombinasi
dari komponen pasif. Filter dibagi menjadi beberapa kategori, antara lain; Low-pass filter,
High-pass filter, Band-pass filter, Band-stop filter.

1.2 Rumusan Masalah

Pada makalah ini, kami merumuskan masalah yaitu:
a. Apa yang dimaksud Band Pass Filter?
b. Seperti apa bentuk rangkaian Band Pass Filter?

1.3 Tujuan
Makalah ini bertujuan untuk mengetahui tentang Band Pass Filter.

BAB II
PEMBAHASAN
2.1 Pengertian Band Pass Filter
Bandpass filter (BPF) adalah rangkaian yang melewatkan frekuensi pada daerah tertentu di
antara frekuensi cut-off pertama dan frekuensi cut-off kedua dan meredam frekuensi di luar
daerah tersebut. Selain itu Bandpass filter merupakan sebuah rangkaian yang dirancang untuk
melewatkan frekuensi dalam batasan tertentu dan menolak frekuensi lain diluar frekuensi
yang dikehendaki. Dan Bandpass filter merupakan gabungan antara highpass dan lowpass
filter. Filter band pass akan meneruskan sinyal-sinyal dengan frekuensi antara (median
frequency) dan menahan frekuensi di bawah dan di atas median tersebut.

2.2 Resonansi Band Pass Filter

Series Resonant Band-Pass Filter
Series resonant circuit memilki impedansi minimum dan arus minimum pada frekuensi
resonansi fr. Kebanyakan voltase input jatuh melewati resistor di frekuensi resonansi.
Kemudian, output yang melewati R mempunyai sebuah karakteristik band-pass dengan
output maksimum pada frekuensi resonansi. Frekuensi resonansi ini disebut dengan frekuensi
tengah, f0. Bandwidth dibagi oleh circuit Q.
Rumus yang digunakan :
 Parallel Resonant Band-Pass Filter
Parallel resonant circuit memiliki impedansi maksimum pada resonansi. Pada resonansi,
impedansi pada yang terdapat pada tank, lebih besar daripada resistant. Paling banyak input
voltage melewati tank, menghasilkan sebuah output maksimum pada frekuensi resonant.

2.3 Pasif Band Pass Filter

Tidak seperti low pass filter yang hanya melewatkan sinyal dari rentang frekuensi rendah
atau filter high pass yang melewati sinyal dari rentang frekuensi yang lebih tinggi, sebuah
Band Pass Filter melewati sinyal dalam tertentu "band" atau "spread" frekuensi tanpa distorsi
input sinyal atau memasukkan gangguan tambahan. Ini band frekuensi dapat lebar apapun
dan umumnya dikenal sebagai Bandwidth filter.
Bandwidth biasanya didefinisikan sebagai rentang frekuensi yang ada antara dua frekuensi
yang ditentukan titik cut-off (ƒc), yang 3dB bawah pusat maksimum atau puncak resonansi
sementara pelemahan atau melemahkan yang lain di luar dua titik tersebut.
Kemudian untuk frekuensi secara luas menyebar, kita hanya dapat mendefinisikan istilah
"bandwidth", BW sebagai perbedaan antara rendah cut-off frekuensi (ƒcLOWER) dan
semakin tinggi frekuensi cut-off (ƒcHIGHER) poin. Dengan kata lain, BW = ƒH - ƒL. Untuk
band pass filter berfungsi dengan benar, frekuensi cut-off dari low pass filter harus lebih
tinggi dari frekuensi cut-off untuk high pass filter .
"Ideal" Band Pass Filter juga dapat digunakan untuk mengisolasi atau menyaring frekuensi
tertentu yang terletak dalam sebuah band tertentu frekuensi, misalnya, penghapusan noise.
Band pass filter yang dikenal secara umum sebagai orde kedua filter, (dua kutub) karena
mereka memiliki "dua" komponen reaktif, kapasitor, dalam desain sirkuit mereka. Salah satu
kapasitor dalam rangkaian low pass dan kapasitor lain dalam rangkaian high pass.

The Bode Plot kurva atau frekuensi respon menunjukkan karakteristik band pass filter. Di
sini sinyal dilemahkan pada frekuensi rendah dengan output meningkat pada kemiringan +
20dB / Dekade (6dB / Octave) sampai frekuensi mencapai "bawah cut-off" titik ƒL. Pada
 frekuensi ini tegangan output lagi 1 / √2 = 70,7% dari nilai sinyal input atau 3dB (20 log
(Vout / Vin)) dari input.
Output berlanjut pada keuntungan maksimum hingga mencapai "atas cut-off" titik ƒH mana
output menurun pada tingkat 20dB / Dekade (6dB / Octave) pelemahan setiap sinyal
frekuensi tinggi. Titik gain output maksimum umumnya rata-rata geometris dari nilai dua
3dB antara bawah dan atas poin cut-off dan disebut "Pusat Frekuensi" atau "Puncak
Resonant" nilai ƒr. Nilai rata-rata geometris ini dihitung sebagai ƒr 2 = ƒ (UPPER) x ƒ
(RENDAH).
Sebuah band pass filter dianggap sebagai orde kedua (dua kutub) jenis penyaring karena
memiliki "dua" komponen reaktif dalam struktur sirkuit, maka sudut fase akan dua kali lipat
dari sebelumnya terlihat filter orde pertama, yaitu, 180⁰. Sudut fase dari sinyal output
LEADS bahwa input oleh + 90⁰ sampai ke pusat atau frekuensi resonansi, titik ƒr yang
menjadi "nol" derajat (0⁰) atau "di-fase" dan kemudian perubahan LAG input oleh - 90⁰
dengan meningkatnya frekuensi output.
Cut-off frekuensi poin atas dan bawah untuk band pass filter dapat ditemukan dengan
menggunakan rumus yang sama dengan kedua filter low pass dan high pass filter, misalnya.

Maka jelas, lebar band pass filter dapat dikendalikan oleh posisi dua titik cut-off frekuensi
dari dua filter.

2.4 Aktif Band Pass Filter

Aktif Band Pass Filter sedikit berbeda dalam bahwa itu adalah frekuensi rangkaian filter
selektif yang digunakan dalam sistem elektronik untuk memisahkan sinyal pada satu
frekuensi tertentu, atau berbagai sinyal yang terletak dalam tertentu "band" frekuensi dari
sinyal di semua frekuensi lain . Band ini atau rentang frekuensi diatur antara dua cut-off atau
frekuensi sudut poin berlabel "frekuensi yang lebih rendah" (ƒL) dan "frekuensi yang lebih
tinggi" (ƒH) sementara pelemahan setiap sinyal luar dari dua titik tersebut.
Simple Active Band Pass Filter dapat dengan mudah dibuat oleh cascading bersama satu Low
Pass Filter dengan satu High Pass Filter seperti yang ditunjukkan.

Cut-off atau sudut frekuensi low pass filter (LPF) lebih tinggi dari frekuensi cut-off dari high
pass filter (HPF) dan perbedaan antara frekuensi pada titik 3dB akan menentukan
"bandwidth" dari Band pass filter sementara pelemahan setiap sinyal luar dari titik-titik ini.
Salah satu cara untuk membuat sangat sederhana Active Band Pass Filter adalah untuk
menghubungkan pasif filter tinggi dan rendah lulus dasar kita melihat sebelumnya ke
memperkuat rangkaian op-amp seperti yang ditunjukkan.

Cascading bersama yang rendah dan tinggi melewati filter pasif individu menghasilkan "Q-
faktor" rendah sirkuit jenis filter yang telah lolos pita lebar. Tahap pertama dari filter akan
menjadi tahap lolos tinggi yang menggunakan kapasitor untuk memblokir setiap biasing DC
dari sumber. Desain ini memiliki keuntungan menghasilkan band pass respon frekuensi
asimetris relatif datar dengan satu setengah mewakili respon low pass dan setengah lainnya
merupakan respon high pass seperti yang ditunjukkan.

Semakin tinggi titik sudut (ƒH) serta rendah frekuensi sudut cut-off point (ƒL) dihitung sama
seperti sebelumnya di urutan pertama sirkuit low dan high pass filter standar. Jelas,
pemisahan wajar diperlukan antara dua cut-off point untuk mencegah interaksi antara low
pass dan high pass tahap. Penguat juga menyediakan isolasi antara dua tahap dan
mendefinisikan gain tegangan keseluruhan rangkaian.
Oleh karena itu bandwidth filter adalah perbedaan antara titik-titik 3dB atas dan bawah.
Sebagai contoh, jika 3dB cut-off poin di 200Hz dan 600Hz maka bandwidth filter akan
diberikan sebagai: Bandwidth (BW) = 600-200 = 400Hz. Respon frekuensi normal dan
pergeseran fasa untuk band pass filter aktif akan sebagai berikut.
Sementara rangkaian filter pasif disetel di atas akan bekerja sebagai band pass filter, band
pass (bandwidth) dapat cukup lebar dan ini mungkin menjadi masalah jika kita ingin
mengisolasi sekelompok kecil frekuensi. Aktif band pass filter juga bisa dibuat dengan
menggunakan pembalik penguat operasional. Jadi dengan mengatur kembali posisi dari
resistor dan kapasitor dalam filter kita dapat menghasilkan rangkaian filter yang jauh lebih
baik seperti yang ditunjukkan di bawah ini. Untuk band pass filter aktif, semakin rendah cut-
off 3dB titik diberikan oleh ƒC2 sementara cut-off atas 3dB titik diberikan oleh ƒC1.
Jenis band pass filter ini dirancang untuk memiliki band lolos jauh lebih sempit. Pusat
frekuensi dan bandwidth filter adalah terkait dengan nilai-nilai R1, R2, C1 dan C2. Output
dari filter ini lagi diambil dari output dari op-amp.
Beberapa Umpan Band Pass Filter Aktif
Kita dapat meningkatkan respon band pass dari rangkaian di atas dengan menata ulang
komponen lagi untuk menghasilkan penguatan tak terbatas multiple-umpan balik (IGMF)
band pass filter. Jenis aktif desain band pass menghasilkan rangkaian berbasis di sekitar filter
aktif umpan balik negatif memberikan tinggi "Q-factor" (hingga 25) respon amplitudo dan
curam roll-off di kedua sisi frekuensi pusatnya. Karena respon frekuensi dari rangkaian
tersebut adalah mirip dengan sirkuit resonansi, frekuensi tengah ini disebut sebagai frekuensi
resonansi, (ƒr).
Rangkaian band pass filter aktif ini menggunakan keuntungan penuh dari penguat
operasional, dengan beberapa umpan balik negatif diterapkan melalui resistor, R2 dan
kapasitor C2. Kemudian kita bisa mendefinisikan karakteristik filter IGMF sebagai berikut:

Kita bisa melihat kemudian bahwa hubungan antara resistor, R1 dan R2 menentukan band
pass "Q-faktor" dan frekuensi di mana amplitudo maksimum terjadi, keuntungan dari
rangkaian akan sama dengan -2Q2. Kemudian sebagai keuntungan meningkat sehingga untuk
melakukan selektivitas. Dengan kata lain, keuntungan yang tinggi - selektivitas tinggi.
 BAB III
PENUTUP
3.1 Simpulan
Sebuah Band Pass Filter dapat dilakukan dengan Cascading bersama Filter Low Pass dan
High Pass Filter dengan rentang frekuensi antara bawah dan atas-3dB cut-off poin sebagai
filter "Bandwidth".
Pusat atau resonansi titik frekuensi rata-rata geometris dari bawah dan atas poin cut-off. Pada
frekuensi tengah ini sinyal output maksimum dan pergeseran fasa dari sinyal output adalah
sama dengan sinyal input.
Amplitudo sinyal keluaran dari band pass filter atau filter RC pasif dalam hal ini, akan selalu
kurang dari sinyal input. Dengan kata lain filter pasif juga merupakan attenuator memberikan
gain tegangan kurang dari 1 (Unity). Untuk memberikan sinyal output dengan gain tegangan
lebih besar daripada satu, beberapa bentuk amplifikasi diperlukan dalam desain sirkuit.
 DAFTAR PUSTAKA
http://shantamaria766hi.blogspot.com/2011/04/rangkaian-filter.html
elkaasik.com/filter-band-pass-pasif/
https://kursusaudio.wordpress.com/tag/bandpass-filter/
