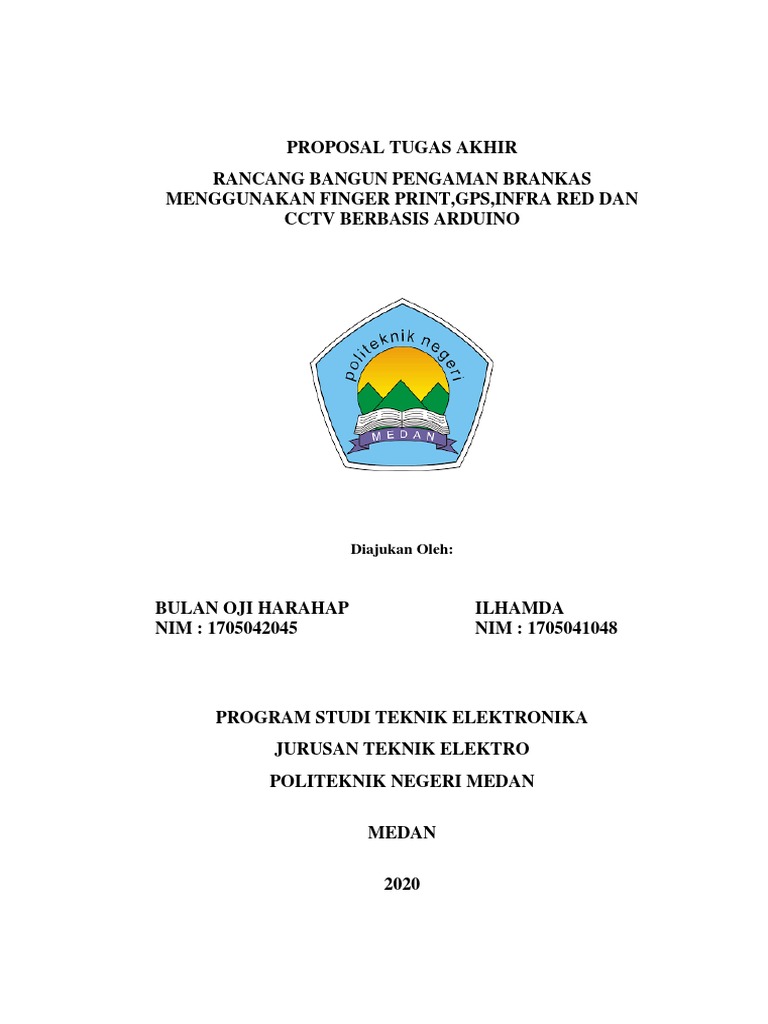

PROPOSAL TUGAS AKHIR

RANCANG BANGUN PENGAMAN BRANKAS

MENGGUNAKAN FINGER PRINT,GPS,INFRA RED DAN
CCTV BERBASIS ARDUINO

Diajukan Oleh:

BULAN OJI HARAHAP ILHAMDA

NIM : 1705042045 NIM : 1705041048

PROGRAM STUDI TEKNIK ELEKTRONIKA

JURUSAN TEKNIK ELEKTRO
POLITEKNIK NEGERI MEDAN

MEDAN

2020
 LEMBAR PENGESAHAN
PROPOSAL TUGAS AKHIR
RANCANG BANGUN PENGAMAN BRANKAS
MENGGUNAKAN PINGER PRINT,GPS,INFRA RED DAN
CCTV BERBASIS ARDUINO

Diajukan Oleh:

BULAN OJI HARAHAP ILHAMDA

NIM : 1705042045 NIM : 1705041048

Medan, 03 Maret 2020

Menyetujui:
Pembimbing Akademis,

(BERMAN PANJAITAN S.T,.M.T.)

NIP.

Mengetahui:
Ketua Jurusan, Ketua Program
Studi,

(Nobert Sitorus, S.T., M.T.) ( Meidi Wani L, S.T,.M.T.)

NIP.19620825 198803 1 002 NIP.19750523 200312 2 001
 Abstrakat
Kepadatan penduduk membuat kebutuhan akan privasi dan
keamana meningkat terutama di area-area perkotaan padat. Pengaman
konvensional yang direrapkan saat ini dirasa kurang nyaman dan
menghabiskan biaya besar. Berkat pesatnya kemajuan teknology saat
ini memungkinkan untuk dilakukannya terobosan atau pembaharuan
terhadap sistem keamanan yang nyaman dan murah untuk diterapkan
dimana saja. Arduino merupakan sebuah mikrocontroller serba guna
yang dapat digunakan gratsis oleh siapapun dan dimanapun. Sensor
finger print sebagai pendeteksi terhdadap pengguna yang diijinkan
dipadukan dengan mikrocontroller arduino untuk mengontrol
rangkaian elektronik yang akan mengontrol buka tutup pintu. Sistem
yang telah dirancang akan mampu mewujudkan kebutuhan akan
sistem keamanan yang nyaman dan murah, karena kesederhanaa dan
kemudahan dalam pemasangan serta perawatannya.
BAB I

1. PENDAHULUAN
1.1. Latar Belakang
Dalam kehidupan sehari-hari privasi dan keamanan telah
menjadi suatu kebutuhan yang tidak dapat di sepelekan. Bahkan
disadari atau tidak keduanya adalah kesatuan yang saling menopang
menghasilkan suatu kenyamanan bagi setiap individu yang ada.
Tingkat kriminalitas yang tinggi serta kepadatan suasan perkotaan
merupakan salah satu faktor yang memacu tingginya kebutuhan akan
kedua hal ini. Dengan penguasaan tehnologi yang maju bersamaan
dengan timbulnya kesadaran masyarakat sehingga bermunculan sistem
keamanan baik yang konvensional maupun modern. Namun sistem
tersebut nyatanya membawa masalah baru yaitu menyangkut
mengenai kenyamanan seperti misalnya, penggunaaan gembok yang
akan memakan waktu dan tenaga untuk membukanya. Belum lagi soal
kepraktisan dimana kita harus menyimpan kunci gembok tersebut dan
membawanya kemana-mana, lalu pemanfaatan suberdaya manusia
sebagai petugas keamanan yang harus memeriksa dan melakukan
intrograsi terhadap individu yang akan memasuki suatu area khusus
terbatas yang tentunya akan menelan biaya dan kepraktisan. Dalam
kemajuan jaman saat ini tentunya tidaklah sedikit tehnologi yang
sebenarnya dapat di manfaatkan demi menunjang akses keamanan
yang nyaman dengan salah satunya adalah fingerprint yang biasa lebih
di manfaatkan orang-orang sebagai mesin absen mandiri. Oleh karna
itulah penulis berharap dapat memanfaatkan sistem fingerprint ini
sebagai pilihan dalam hal akses keamanan yang menunjang
tercapainya pemenuhan akan kebutuhan terhadap privasi.
 1.2. Rumusan masalah
Brankas merupakan tempat penting untuk menyimpan barang berharga
berupa uang, emas, ataupun perhiasan. Maka dari itu, brankas membutuhkan
sistem keamanan yang canggih.

Berdasarkan hal tersebut mendorong untuk merancang sistem keamanan

brankas yang lebih aman dan cangguh serta flexible, sehingga inovasi tersebut
diwujudkan dengan membuat system yang mengkobinasikan penguncian
brankas menggunakan password dengan sidik jari yang dikontrol oleh Arduino
Mega2560.

1.3. Batasan masalah

1. Sensor pengaman yang digunakan yaitu menggunakan sensor sidik
jari
2. Rangkaian mikrokontroler yang digunakan adalah Arduino Mega 2560
3. Membahas tentang program
4. Sidik jari yang digunakan hanya 1 orang

1.4. Tujuan
1. Merancang dan membuat pengaman berankas menggunakan
finger print dan cctv berbasis arduino.
2. Menghasilkan suatu sistem kontrol yang dapat diaplikasikan
untukPintu brankas.
3. Mengaplikasikan sensor sidik jari (fingerprint) pada sistem
keamanan pintu brankas.

1.5. Manfaat
1. Sebagai tempat penyimpanan barang supaya lebih aman.
2. mengatasi tindakan pencurian.
BAB II

2. DASAR TEORI
2.1. Pendahuluan
Salah satu pemicu tindak kejahatan kriminalitas adalah adanya
perbedaan tingkat kesejahteraan di masyarakat yang sangat jauh.
Perampokan yang terjadi di rumah, maupun kantor sangat sering kita
dengar akhir-akhir ini, apalagi musim hari raya tiba. Seperti himbauan
dari Kabid Humas Polda Metro Jaya, Kombes Pol Rikwanto
mengatakan sejak dua tahun lalu, ada peningkatan pencurian dengan
sasaran rumah kosong yang ditinggal mudik para pemilik. Tindak
kriminal perampokan sangat membuat warga masyarakat resah,
khususnya di daerah perkotaan. Ada banyak cara yang dapat
dilakukan untuk menghindari tindak kriminal perampokan pada rumah
maupun kantor, seperti menyewa pertugas keamanan seperti satpam
untuk berjaga-jaga. Tentu hal ini akan menambah pengeluaran biaya
perbulannya.

Seringkali kita melihat kejadian perampokan rumah maupun

kantor masuk melalui jalur pintu dan jendela, untuk jalur jendela dapat
diatasi dengan memasang trailis besi, sedangkan untuk jalur pintu
sedikit sulit karena lebar pintu yang terlalu besar serta merupakan
akses utama masuk dan keluarnya orang. Saat ini tingkat keamanan
kunci pintu yang ada dipasaran sudah dapat dikatakan tidak aman lagi.
Dengan bermodalkan 2 kawat seseorang dapat membukan kunci pintu
dengan mudah hanya dalam hitungan menit saja. Disinilah awal dari
permasalah tersebut, sistem keamanan kunci yang lemah. Penerapan
teknologi elektronika sebagai salah satu solusi diangap paling relevan
untuk di terapkan. Adapun sistem pengaman yang akan dibuat oleh
penulis adalah sistem pengaman yang dilengkapi dengan autentifikasi
biomedik atau biasa disebut sebagai sidik jari yang dilengkapi dengan
kontrol CCTV. Seseorang harus menempelkan jarinya pada sensor
apabila ingin membuka pintu rumah, pintu akan terbuka jika sidik jari
yang di tempelkan sama dengan data sidik jari pada siSTEM.. Judul
yang akan di angkat oleh penulis adalah “Rancang Bangun Pengaman
Pintu Menggunakan Sidik Jari (Fingerprint) dan CCTV.

2.2. Arduino Mega 2560

Arduino adalah sebuah sebuah kit atau papan elektronik yang
dilengkapi dengan software open source yang menggunakan keluarga
mikrokontroler ATMega dan berfungsi sebagai pengendali mikro
single-board yang dirancang untuk memudahkan penggunaan
elektronik dalam berbagai bidang yang dirilis oleh Atmel. Dimana
Hardwarenya memiliki prosesor Atmel AVR dan softwarenya
memiliki bahasa pemrograman sendiri. Selanjutnya Arduino mega
2560 juga merupakan papan mikrokontroler berbasiskan atmega 2560.

penghantar tegangan listrik secara langsung kepada komponen-

komponen atau perangkat keras lainnya yang ada pada alat tersebut,
seperti LED, kapasitor, Nuvoton dan lain sebagainya. [5]
menambahkan bahwa tegangan yang diberikan terhadap rangkaian
mikrokontroler harus sesuai karena jika berlebihan dari rentang yang
telah ditentukan maka akan berakibat fatal terhadap rangkaian yaitu
rusak.

2.3. Sensor Pinger Print

Sidik jari atau fingerprint merupakan perangkat
elektronik yang sudah banyak digunkan dalam mendeteksi
jari setiap manusia dan sudah banyak digunakan di berbagai
tempat yang bertujuan sebagai alat pengotrol maupun sebagi
pendeteksi dan pendataan manusia, karena pada prinsipnya
setiap manusia tidak terdapat sidik jari yang sama sekalipun
lahir dengan kembar.
Pendeteksian sidik jari dilakukan dengan menggunakan
perangkat elektronik dan kemudian dari hasil scanning
sebelumnya disimpan dalam bentuk format digitalyang
kemudian diteruskan kedalam pemrosesan data dalam bentuk
pola fitur jari yang kemudian disimpan dalam memori
penyimpanan data base.Pada saat identifikasi pola minutiae
tersebut kemudian dicocokkan dengan hasil scan sidik jari
dalam, Menurut alat absensi sidik jari maupun sensor sidik
jari digunakan untuk keperluan lain seperti akses kontrol
mempunyai beberapa teknik pembacaan sidik jari.
 2.4. Latching Relay
Latching relay adalah jenis relay digunakan untuk latching atau
mempertahankan kondisi aktif input sekalipun input sebenarnya sudah
mati. Cara kerjanya adalah jika latch coil diaktifkan, ia tidak akan bisa
dimatikan kecuali unlatch coil diaktifkan.

2.5. LCD (Liquid Crystal Display)

LCD (Liquid Crystal Display) elektronik adalah salah satu
komponen elektronika yang berfungsi sebagai tampilan suatu data,
baik karakter, huruf ataupun grafik. LCD (Liquid Crystal Display)
adalah salah satu jenis display elektronik yang dibuat dengan
teknologi CMOS logic yang bekerja dengan tidak menghasilkan
cahaya tetapi memantulkan cahaya yang ada di sekelilingnya terhadap
front-lit atau mentransmisikan cahaya dari back-lit. LCD berfungsi
sebagai penampil data baik dalam bentuk karakter, huruf, angka
ataupun grafik.

2.6. Modul Kamera OV7670

Kamera digital merupakan komponen elektronik dapat
digunakan untuk medapatkan gambar dari suatu obyek yang kemudian
dibiaskan melalui lensa kepada sensor CCD (namun ada pula yang
menggunakan sensor CMOS) yang kemudian hasilnya direkam dan
disimpan kedalam bentuk digital juga. menambahkan bahkan
bahwa fungsi dari web cam yaitu untuk mempermudah sesorang
dalam mengolah gambar maupun pesan secara cepat seperti chat
melaui video atau bertatap muka melalui video secara langsung.
Kamera OV7670 adalah kamera yang bisa kita aplikasikan untuk
Pemrosesan Gambar atau Image Processing, dan diterapkan pada
Aplikasi Robotika. Sensor image +DSP ( Digital Signal Processing)
bekerja maksimum pada 30 fps (Frame per second ) dan bekerja pada
resolusi VGA 640×480 dan memiliki pixel sebesar 0.3 MegaPixels.
 Rangkaian Kamera

2.7. Rangkaian Selenoid doorlock

Pada perancangan untuk solenoid doorlock dihubungkan
dengan terminal block yang juga terhubung dengan rangkaian driver
relay. Saat driver relay aktif maka solenoid doorlock juga akan aktif
(open). Dimana solenoid doorlock tersebut dapat berfungsi jika
mendapatkan tegangan suplai dari catu daya (power suplay).

Pembuatan diagram alir program sebagai acuan dalam proses

pembuatan program.
FLOWCHART SISTEM

STAR

BUZZER
SELENOID MAGNET (BUNYI)

SIDIK JARI PINTU TERTUTUP

LIMITSWITCH TERTEKAN

LED MERAH
LIHAT DAFTAR
ON

ON

LED HIJAU

ON

PINTU TERBUKA

LIMIT SWITCH (OFF)

SELESAI
 DIAGRAM BLOCK

Keypad LCD 16X2

4x4

Finger Arduino Mega

Print 2560
IP
Camera

Elektrik Pintu Brangkas GPS

Lock

Infrared
BAB III

3. PENUTUP
Demikian Pengajuan proposal Tugas Akhir ini dibuat. Kami menyadari
keterbatasan dan kekurangan yang kami miliki, dengan mengucapkan
rasa puji syukur Alhamdulillah kehadirat Allah SWT atas berkah-NYA
yang melimpah.sehingga kami dapat menyelasaikan proposal tugas
akhir ini dengan penuh tanggung jawab,walaupun masih banyak
kekurangan dan masih jauh dari tujuan yang diharapkan. Harapan
kami semoga laporan ini dapat diterima untuk memenuhi
pelaksanaan pembuatan tugas akhir. Melalui laporan ini kami
mengucapkan terima kasih kepada bapak pembimbing dan mohon
maaf atas segala kekurangan yang dapat dalam penyusunan laporan
ini. Dengan ini kami mengharapkan saran beserta kritik yang bersifat
membangun untuk meningkatkan kesempurnaanya proposal ini dan
demi menambah pengetahuan kami.
