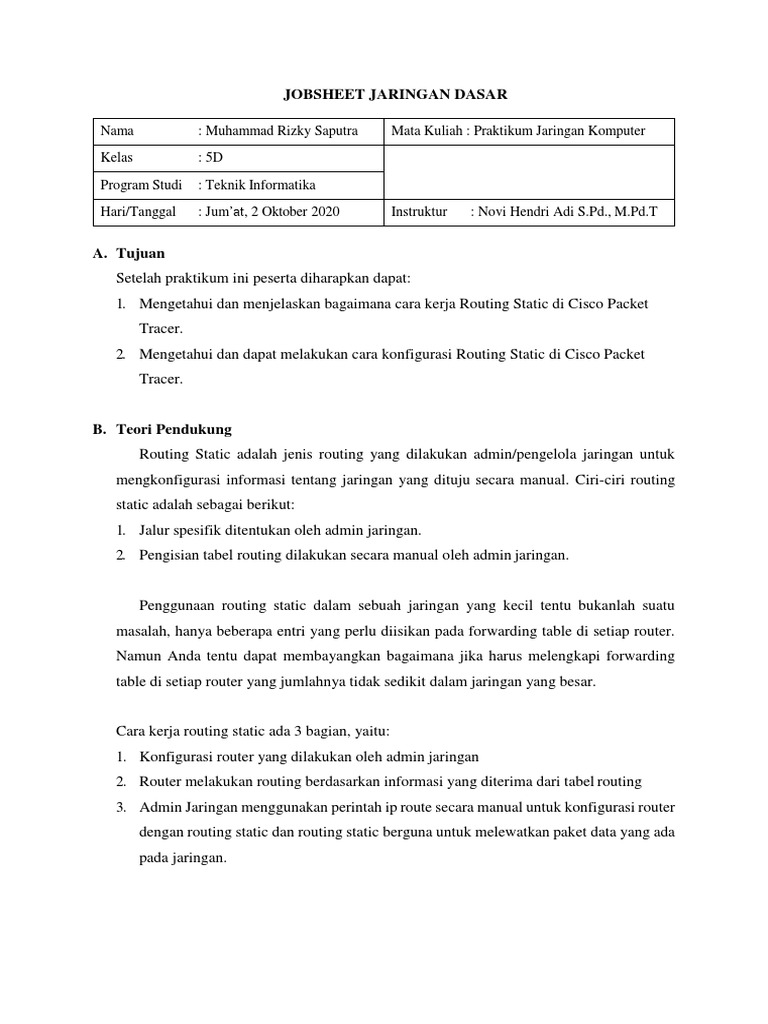

JOBSHEET JARINGAN DASAR

Nama : Muhammad Rizky Saputra Mata Kuliah : Praktikum Jaringan Komputer

Kelas : 5D
Program Studi : Teknik Informatika
Hari/Tanggal : Jum’at, 2 Oktober 2020 Instruktur : Novi Hendri Adi S.Pd., M.Pd.T

A. Tujuan
Setelah praktikum ini peserta diharapkan dapat:
1. Mengetahui dan menjelaskan bagaimana cara kerja Routing Static di Cisco Packet
Tracer.
2. Mengetahui dan dapat melakukan cara konfigurasi Routing Static di Cisco Packet
Tracer.

B. Teori Pendukung
Routing Static adalah jenis routing yang dilakukan admin/pengelola jaringan untuk
mengkonfigurasi informasi tentang jaringan yang dituju secara manual. Ciri-ciri routing
static adalah sebagai berikut:
1. Jalur spesifik ditentukan oleh admin jaringan.
2. Pengisian tabel routing dilakukan secara manual oleh admin jaringan.

Penggunaan routing static dalam sebuah jaringan yang kecil tentu bukanlah suatu
masalah, hanya beberapa entri yang perlu diisikan pada forwarding table di setiap router.
Namun Anda tentu dapat membayangkan bagaimana jika harus melengkapi forwarding
table di setiap router yang jumlahnya tidak sedikit dalam jaringan yang besar.

Cara kerja routing static ada 3 bagian, yaitu:

1. Konfigurasi router yang dilakukan oleh admin jaringan
2. Router melakukan routing berdasarkan informasi yang diterima dari tabel routing
3. Admin Jaringan menggunakan perintah ip route secara manual untuk konfigurasi router
dengan routing static dan routing static berguna untuk melewatkan paket data yang ada
pada jaringan.
 Ada beberapa parameter yang ada pada routing, yakni:
1. Destination, adalah alat tujuan dan network mask dan biasanya diisi dengan 0.0.0.0/0
untuk semua jaringan
2. Gateway adalah datagram yang dapat dicapai melalui antarmuka
3. Pref. Source adalah alamat tujuan paket dan meninggalkan router melalui alamat IP
4. Distance (0-255) adalah jarak administrator jaringan dari router

Keuntungan Menggunakan Routing Static

1. Meringankan kinerja processor router
2. Tidak ada bandwidth yang digunakan untuk pertukaran informasi dari tabel isi routing
pada saat pengiriman paket
3. Routing static lebih aman dibandingkan routing dinamis
4. Routing Static kebal dari segala usaha hacker untuk men-spoof dengan tujuan
membajak traffic.

Kerugian Menggunakan Routing Static

1. Administrator jaringan harus mengetahui semua informasi dari masing-masing router
yang digunakan
2. Hanya dapat digunakan untuk jaringan berskala kecil
3. Administrasinya cukup rumit dibanding routing dinamis, terlebih jika banyak router
yang harus dikonfigurasi secara manual
4. Rentan terhadap kesalahan saat entri data routing static yang dilakukan secara manual.

C. Alat Dan Bahan

Alat dan bahan yang dibutuhkan pada praktikum kali ini adalah:
1. Personal computer/laptop
2. Aplikasi Cisco Packet Tracer
D. Langkah Kerja
1. Buka aplikasi Cisco Packet Tracer. Kemudian masukan perangkat yang akan digunakan
ke dalam workspace. 2 unit Router, 2 unit Switch, 4 Unit PC.

2. Sambungkan semua perangkat dengan menggunakan kabel Straight, untuk Router ke

Router menggunakan Serial DCE.
3. Saatnya mengkonfigurasi router dengan mengikuti table di bawah ini. Dan ON kan
pada Port Status.
Perangkat Interface IP address Netmask
Router0 Serial2/0 192.168.206.1 255.255.255.0
FastEthernet0/0 192.168.20.1 255.255.255.0
Router1 Serial2/0 192.168.206.2 255.255.255.0
FastEthernet0/0 192.168.21.1 255.255.255.0
4. Setelah selesai, sekarang tinggal konfigurasi Routing Static pada Router0.
Yang diisi pada Static Routes Router0 adalah Network IP Router1, Mask Router1, dan
IP serial Router1. Kemudian klik add maka akan muncul pada Network Address seperti
gambar dibawah.

5. Setelah selesai pada Router0, lanjutkan konfigurasi Routing Static pada Router1.
yang diisi pada Static Routes Router1 adalah Network IP Router0, Mask Router0, dan
IP serial Router0. Kemudian klik add maka akan muncul pada Network Address seperti
gambar dibawah.
 6. Saatnya konfigurasi IP Address pada seluruh PC dengan mengikuti tabel dibawah ini.
Perangkat IP address Netmask Gateway
PC0 192.168.20.6 255.255.255.0 192.168.20.1
PC1 192.168.20.7 255.255.255.0 192.168.20.1
PC2 192.168.21.6 255.255.255.0 192.168.21.1
PC3 192.168.21.7 255.255.255.0 192.168.21.1

7. Lakukan pengujian juga dengan cara mengirim paket data.

E. Kesimpulan
1. Routing Static adalah jenis routing yang dilakukan admin/pengelola jaringan untuk
mengkonfigurasi informasi tentang jaringan yang dituju secara manual.
2. Penggunaan routing static dalam sebuah jaringan yang kecil tentu bukanlah suatu
masalah, hanya beberapa entri yang perlu diisikan pada forwarding table di setiap
router.
3. Admin Jaringan menggunakan perintah ip route secara manual untuk konfigurasi router
dengan routing static dan routing static berguna untuk melewatkan paket data yang ada
pada jaringan.
4. Routing Static kebal dari segala usaha hacker untuk men-spoof dengan tujuan
membajak traffic.
5. Administrasinya cukup rumit dibanding routing dinamis, terlebih jika banyak router
yang harus dikonfigurasi secara manual.
