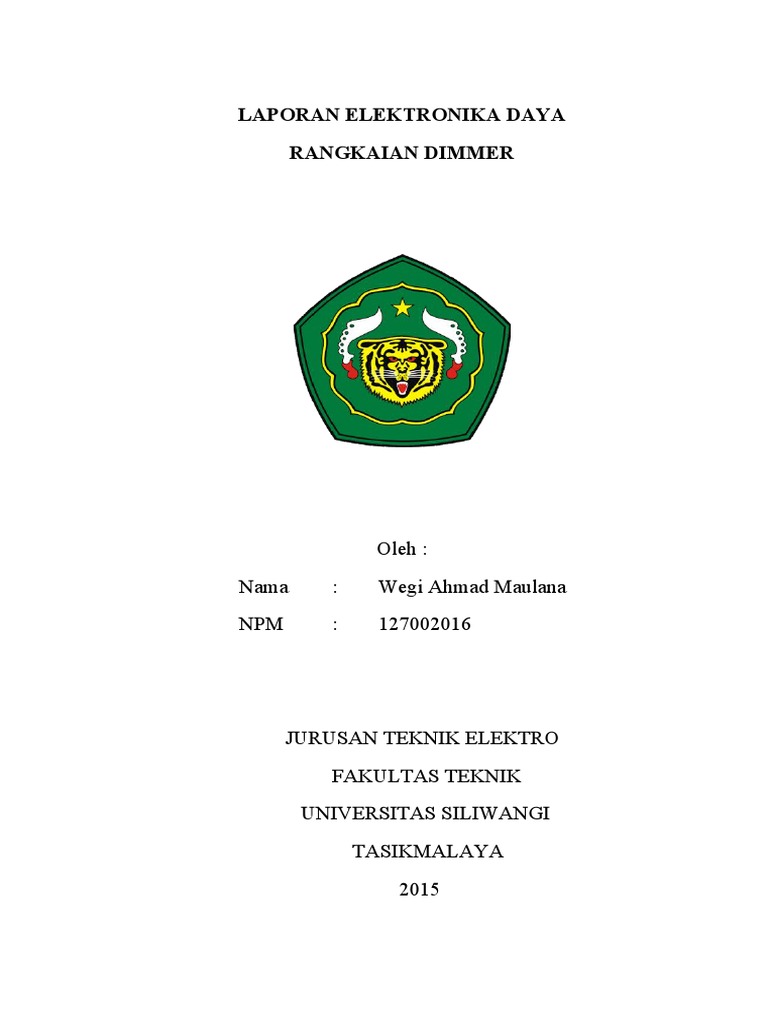

LAPORAN ELEKTRONIKA DAYA

RANGKAIAN DIMMER

Oleh :
Nama : Wegi Ahmad Maulana
NPM : 127002016

JURUSAN TEKNIK ELEKTRO

FAKULTAS TEKNIK
UNIVERSITAS SILIWANGI
TASIKMALAYA
2015
RANGKAIAN DIMMER LAMPU
1. PENGERTIAN DIMMER LAMPU

Rangkaian dimmer lampu pijar ini berfungsi untuk mengatur tingkat

intensitas cahaya penerangan lampu pijar. Rangkaian ini bisa diatur mulai dari
yang redup hingga ke remang-remang sampai ke nyala lampu yang terang. Dan
juga bisa membuat rangkaian dimmer pengatur nyala lampu dengan pola
sederhana. Di dalam rangkaian dimmer ini, terdapat 3 komponen penting guna
mengatur kerja dimmer ini. Komponen TRIAC berfungsi untuk mengatur besaran
tegangan AC yang masuk ke perangkat lampu ini. Sementara komponen DIAC
dan VR berfungsi untuk mengatur bias TRIAC guna menentukan titik on dan off
pada komponen TRIAC ini. Daya output rangkaian dimmer ini dapat digunalan
untuk mengendalikan intensitas cahaya lampu pijar dengan daya 5 Watt. Pada
rangkaian ini potensiometer berfungsi sebagai sensor mekanis pengatur besar
kecilnya lampu atau transduser pasif yang perlu mendapatkan daya dari luar.

Rangkaian dimmer ini hanya cocok untuk di pakai untuk lampu pijar saja. Jika
digunakan untuk lampu neon atau TL, dan juga lampu hemat energi, rangkaian ini
tidak bisa bekerja sempurna. Bahkan rangkaian dimmer akan mengalami
kerusakan pada rangkaian dimmer tersebut. Rangkaian dimmer lampu pijar pada
gambar diatas dapat digunakan untuk jaringan listrik PLN 220VAC.

B. KOMPONEN RANGKAIAN DIMMER LAMPU

Beberapa komponen yang dipakai dalam rangkaian dimmer lampu adalah

sebagai berikut :

1. Potensiometer 500 k
2. Kapasitor 100 n 275 v
3. Resistor
 Potensiometer adalah resistor tiga terminal dengan sambungan geser yang
membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang
digunakan (salah satu terminal tetap dan terminal geser), potensiometer berperan
sebagai resistor variabel atau Rheostat. Potensiometer yang dioperasikan oleh
suatu mekanisme dapat digunakan sebagai transduser, misalnya sebagai sensor
pada dimmer lampu.

TRIAC atau Triode for Alternating Current (Trioda untuk arus bolak-balik)
adalah sebuah komponen elektronik yang kira-kira ekivalen dengan dua SCR
yang disambungkan antiparalel dan kaki gerbangnya disambungkan bersama.
Nama lain TRIAC adalah Bidirectional Triode Thyristor. Ini menunjukkan saklar
dua arah yang dapat mengalirkan arus listrik ke kedua arah ketika dipicu
(dihidupkan). Ini dapat dipicu baik dengan tegangan positif atau pun negatif pada
elektrode gerbang. Sekali dipicu, komponen ini akan terus menghantarkan sampai
arus yang mengalir lebih rendah dari arus genggamnya, misal pada akhir paruh
siklus dari arus bolak-balik. Hal tersebut membuat TRIAC sangat cocok untuk
mengendalikan tegangan AC, memungkinkan pengendalian arus yang sangat
tinggi dengan arus kendali yang sangat rendah.

C. PRINSIP KERJA DIMMER LAMPU

Rangkaian lampu dimmer pada gambar rangkaian diatas dibangun dengan

TRIAC tipe BT138 yang dikontrol menggunakan DIAC tipe BR100 dan
potensiometer P1 220KOhm. Intensitas nyala lampu pada rangkaian lampu
dimmer dengan TRIAC ini dikontrol dengan cara mengatur arus yang diberikan
ke bola lampu melalui TRIAC. Secara teknis pengontrolan intensitas cahaya
lampu dilakukan dengan mengatur tuas potensiometer P1 220 KOhm. Arus output
pada lampu dikendalikan oleh tegangan gate TRIAC TR1 melalui DIAC BR100
dari output pembagi tegangan potensiometer P1. Semikin tinggi tegangan yang
diberikan ke gate TRIAC TR1 maka arus yang diberikan ke beban akan semakin
besar. Untuk beban lampu yang besar TRIAC TR1 BT138 membutuhkan
pendingin (heat sink) kecil untuk meredam panas yang timbul karena kerja
TRIAC. Rangkaian lampu dimmer dengan TRIAC ini sangat sederhana dan dapat
dibuat dengan mudah menggunakan PCB lubang ataupun tanpa menggunakan
PCB.

Pada rangkaian ini menggunakan DIAC type 153X pengganti dari DIAC
BR100. Apabila menggunakan DIAC type 153X yang terjadi adalah arus yang
masuk ke TRIAC terlalu besar sehingga perbedaan terang dan redup tidak terlalu
signifikan, sedangkan apabila menggunakan DIAC type BR100 yang terjadi
adalah arus yang masuk ke TRIAC tidak terlalu besar sehingga nyala terang,
redup dan mati sangat terlihat jelas.
 Pada prinsipnya rangakaian dimmer ini mengatur tegangan yang diberikan
untuk menyalakan lampu pijar menggunakan TRIAC sebagai komponen utama.
Semakin besar tegangan gate TRIAC maka semakin kuat intensitas cahaya yang
dihasilkan. Pengaturan tegangan bias TRIAC dikendalikan oleh potensiometer.

Rangkaian lampu dimmer dengan TRIAC ini bekerja dengan sumber tegangan
AC 220 Volt yang berbahaya. Jangan menyentuh jalur rangkaan lampu dimmer
pada saat rangkaian beroperasi. rangkaian dimmer 1000 watt, dimmer lampu 1000
watt, rangkaian dimmer arus dc, rangkaian triac, rangkaian dimmer ac, skema
driver lampu led, prinsip kerja dimmer, prinsip kerja lampu dimmer, cara merakit
dimmer, skema rangkaian lampu dimmer.

D. APLIKASI PENGEMBANGAN DIMMER LAMP

Menyalakan lampu di siang hari bagi pemotor sudah diatur dalam yaitu dalam
pasal 107 Undang-Undang No.22 Tahun 2009 nomor 1 tentang Lalu Lintas dan
Angkutan Jalan berikut :

"1. Pengemudi Kendaraan Bermotor wajib menyalakan lampu utama Kendaraan

Bermotor yang digunakan di Jalan pada malam hari dan pada kondisi tertentu.

2. Pengemudi Sepeda Motor selain mematuhi ketentuan sebagaimana dimaksud

pada ayat (1) wajib menyalakan lampu utama pada siang hari."

Meskipun Undang-undang sudah mengatur tapi kenyataannya masih banyak

pengendara yang melanggar ketentuan tersebut. Salah satu alasnnya adalah
apabila di tilik dari segi ekonomi hal tersebut menyebabkan aki/accu motor
menjadi boros.

Melihat realita yang ada di masyarakat, saya membuat ide untuk membuat
rangkaian dimmer lampu bagi kendaraan bermotor seperti mobil atau motor.
Rangkaian dimmer lampu ini bisa di aplikasikan pada kendaraan bermotor sebagai
pengatur nyala lampu motor. Jadi pengemudi bisa mengatur nyala lampu motor
sesuai dengan keadaan atau cuaca pada waktu siang hari. Apabila cuaca mendung
lampu bisa di atur lebih terang, dan apabila cuaca cerah lampu bisa di atur redup.

Prinsip kerjanya pun sama dengan rangkaian dimmer lamp seperti yang saya
jelaskan di atas. Ini bisa menjadi salah satu solusi bagi pengemudi yang ingin
hemat accu motor dan mematuhi undang-undang yang berlaku, karena kita tahu
apabila tidak menyalakan lampu di siang hari polisi bisa kapan saja menilang kita.
UJI COBA RANGKAIAN
DAFTAR PUSTAKA

http://skemarangkaianpcb.com/rangkaian-lampu-dimmer-dengan-triac/

http://www.rangkaianelektronika.org/rangkaian-dimmer.htm
