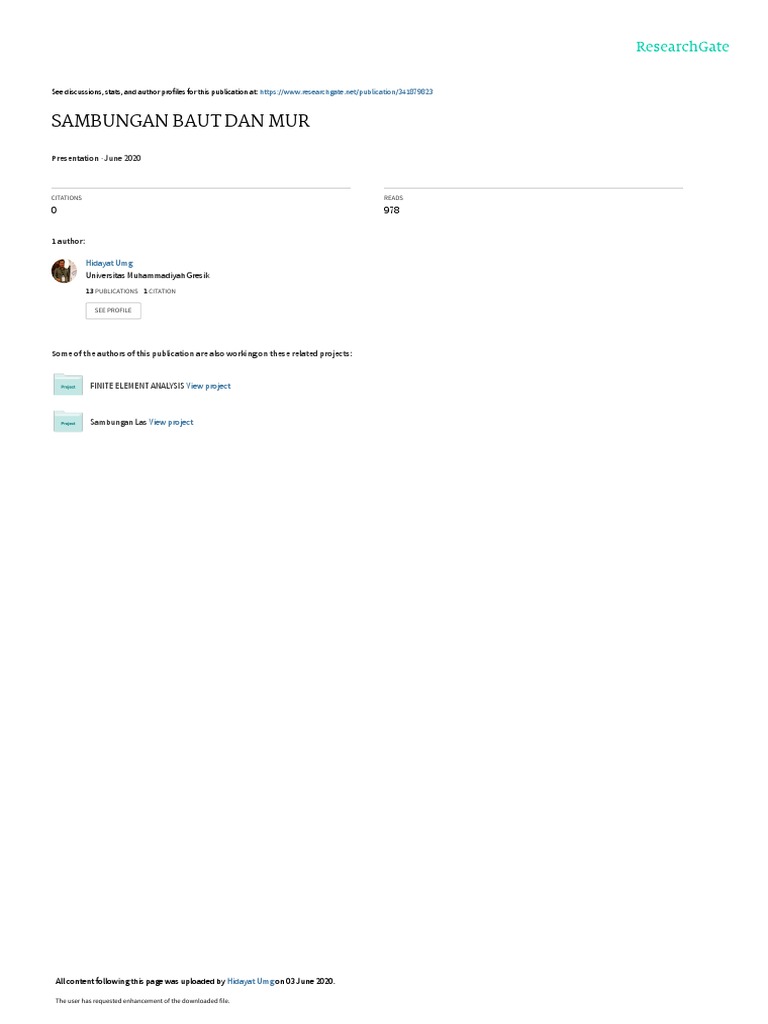

See discussions, stats, and author profiles for this publication at: https://www.researchgate.

net/publication/341879823

SAMBUNGAN BAUT DAN MUR

Presentation · June 2020

CITATIONS READS

0 978

1 author:

Hidayat Umg
Universitas Muhammadiyah Gresik
13 PUBLICATIONS   1 CITATION

SEE PROFILE

Some of the authors of this publication are also working on these related projects:

FINITE ELEMENT ANALYSIS View project

Sambungan Las View project

All content following this page was uploaded by Hidayat Umg on 03 June 2020.

The user has requested enhancement of the downloaded file.

SAMBUNGAN BAUT DAN MUR
By : Hidayat S.T.,M.Eng
 SAMBUNGAN BAUT DAN MUR

 Baut dan mur adalah salah satu sambungan yang tidak tetap, artinya
sambungan tersebut dapat dipasang dan dilepas tanpa merusak
konstruksi.
 Baut dan mur adalah sambungan yang relatif murah serta banyak
sekali penggunaannya.
 Ulir yang ada pada sambungan baut dan mur terbentuk dari suatu alur
yang diputar pada permukaan silinder dengan kemiringan tertentu.
Bagian dari suatu sambungan baut
Kerusakan Sambungan Baut
Mekanisme Sambungan
Pembebanan
 Jenis Baut

Sumber: PT.Multi Baja

 Jenis Baut

Sumber: PT.Multi Baja

Jenis Mur

Sumber: PT.Multi Baja

Ring/Washer

Sumber: PT.Multi Baja

Cara penamaan & mengukur Fasteners
Cara penamaan & mengukur Fasteners
 Thread Pitch / Jarak Antara Drat
Mili Fasteners -> Jarak antara ulir (dalam mm)

Inch Fasteners ->Dalam 1” ada berapa ulir

 Cara penamaan & mengukur Fasteners

Material – Nama Item – Diameter x Pitch x Panjang

Contoh:
SS304 Hex Bolt M8 x1.25 x 90
 ULIR

 Pengertian ulir adalah alur-alur yang melilit pada sebuat batang

baja / poros dengan ukuran tertentu.

 Penggunaan ulir banyak sekali ditemui dalam kehidupan sehari-

hari, karena ulir berfungsi sebagai pengikat, selain itu ulir juga
berfungsi sebagai penggerak suatu benda. sebelum kita mengenal
berbagai macam jenis ulir ada baiknya kita mengenali dulu bagian
-bagian ulir.
Bagian-bagian Ulir
 Ulir Segiempat / Square Thread

Ulir Segiempat merupakan ulir dengan bentuk profil segi empat, biasanya
digunakan untuk beban berat misalnya pada pembuka pintu air bendungan dan
ulir pada tanggem. ulir segiempat disimbolkan dengan huruf "Sq" dan berdimensi
inchi contohnya Sq ⅜" x 8 yaitu ulir segiempat dengan diameter ⅜" dan jumlah ulir
tiap inchi adalah 8.
 Ulir trapesium / Trapezium Thread

Ulir trapesium / Trapezium Thread merupakan ulir dengan profil

trapesium dengan sudut puncak 30°. biasa digunakan pada ulir
penggerak pada eretan dan leadscrew pada mesin bubut. . ulir ini
disimbolkan dengan huruf "Tr" dengan dimensi metris contohnya Tr 18
x 4 adalah ulir trapesium dengan diameter 18 mm dan jarak puncak ulir
4 mm.
 Ulir Acme / Acme Thread

Ulir Acme / Acme Thread merupakan ulir dengan profil trapesium

dengan sudut puncak 29°, biasa digunakan pada eretan dan
leadscrew. ulir ini disimbolkan dengan "Acme" dengan dimensi
dalam satuan inchi.
 Ulir Bulat / Round Thread

Ulir Bulat / Round Thread Merupakan ulir dengan profil setengah lingkaran
pada bagian lembah dan puncak ulir. biasa digunakan untuk mentranmisikan
daya/gerakan secara halus dengan tanpa kelonggaran. jenis lain dari ulir bulat
ini adalah ulir edison yaitu ulir yang digunakan pada lampu bohlam
 Ulir bola / Ball Screw

Ulir bola / Ball Screw Merupakan ulir yang biasanya dipasangkan

dengan mekanisme bola-bola baja dan digunakan pada penggerak
mesin CNC karena hampir tidak ada kelonggaran dengan jarak
yang presisi.
 Ulir tanduk/Buttress Thread

Ulir tanduk./ Buttress Thread Merupakan ulir berbentuk segitiga tetapi

bukan segitiga sama kaki melainkan berbentuk seperti tanduk. biasa
digunakan sebagai pengunci tarikan seperti pengunci collet dan pada
tutup pasta gigi.
 Ulir majemuk / Multi start Thread

Ulir majemuk / Multi start Thread Merupakan ulir yang mempunyai lebih dari
satu belitan ulir. biasanya untuk penggerak dengan kecepatan tinggi. bentuk
profil ulir bisa segitiga, segiempat, trapesium, bola dan sebagainya.
 Ulir segitiga

Salah satu jenis ulir yang paling banyak digunakan adalah ulir segitiga.
Ulir segitiga ada dua jenis yaitu ulir metris dan ulir withworth. Selain itu
ulir segitiga juga dapat berupa ulir tunggal maupun ulir ganda. Baik
metris maupun withworth keduanya memiliki ukuran standar ulir
segitiga
 Ulir Metris
Ulir segitiga metris menggunakan ukuran dengan satuan milimeter.
Ukuran standar ulir metris dilihat dari besarnya diameter poros ulirnya
dan besar jarak kisarnya. Semakin besar ukuran diameternya maka
besarnya kisar ulir juga semakin besar.

Ulir segitiga metris dapat diidentifikasi dari ukuran standar ulir segitiga
yang berupa diameter mayor dan besar kisar ulirnya. Sebagai contoh
M12X1,75 artinya ulir meteris tersebut memiliki diameter mayor/terluar
sebesar 12 mm dan memiliki jarak kisar sebesar 1,75 mm. Sedangkan
untuk ukuran lainnya, seperti diameter tusuk, diameter minor dan tinggi
ulir dapat dihitung berdasarkan besar kisarnya
Tabel Ulir Metris
 Ulir Whitworth
Ulir whitworth menggunakan standar ukuran dalam inchi. Ulir whitworth
dapat diidentifikasi melalui besarnya ukuran diameter mayor ulir dan jumlah
ulir tiap inchi. Sebagai contoh misalnya untuk ulir whitworth 3/8” artinya
diameter ulir adalah sebesar 0,375 inch dengan ulir tiap inchi adalah 16,
sehingga besarnya kisar adalah 0,0625”.

Ciri khusus lainnya dari ulir segitiga whitworth adalah bahwa sudut puncak
giginya sebesar 55O. Ulir whitworth banyak digunakan untuk membuat ulir
pada pipa dengan tujuan mencegah kebocoran fluida
Tabel Ulir Whitworth
Perbedaan bentuk kepala Baut
dan Obeng yang digunakan
Ukuran Kunci Pas
dengan Diameter Badan
