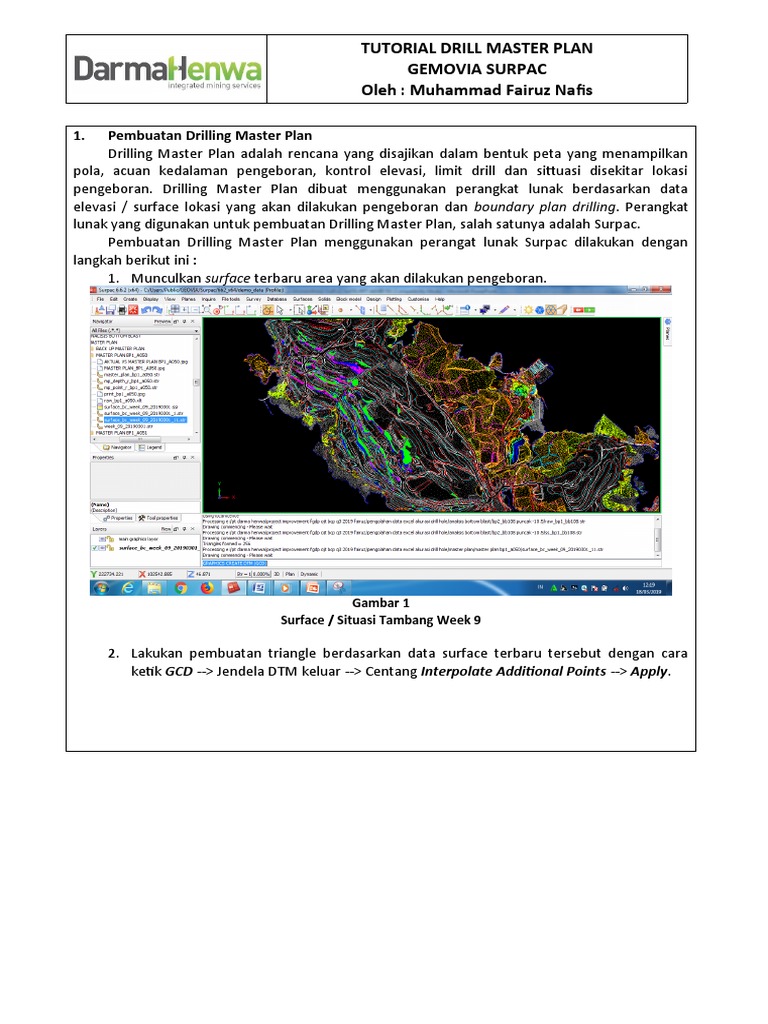

TUTORIAL DRILL MASTER PLAN

GEMOVIA SURPAC
Oleh : Muhammad Fairuz Nafis

1. Pembuatan Drilling Master Plan

Drilling Master Plan adalah rencana yang disajikan dalam bentuk peta yang menampilkan
pola, acuan kedalaman pengeboran, kontrol elevasi, limit drill dan sittuasi disekitar lokasi
pengeboran. Drilling Master Plan dibuat menggunakan perangkat lunak berdasarkan data
elevasi / surface lokasi yang akan dilakukan pengeboran dan boundary plan drilling. Perangkat
lunak yang digunakan untuk pembuatan Drilling Master Plan, salah satunya adalah Surpac.
Pembuatan Drilling Master Plan menggunakan perangat lunak Surpac dilakukan dengan
langkah berikut ini :
1. Munculkan surface terbaru area yang akan dilakukan pengeboran.

Gambar 1
Surface / Situasi Tambang Week 9

2. Lakukan pembuatan triangle berdasarkan data surface terbaru tersebut dengan cara
ketik GCD --> Jendela DTM keluar --> Centang Interpolate Additional Points --> Apply.
 Gambar 2
Pengaturan Jendela DTM

Gambar 3
DTM Layer (Surface Week 9)

3. Desain peledakan dilakukan dengan cara Design --> Blast Design --> Blast Design -->
Creat Blast Pattern. Jendela Blast Pattern Design keluar dan lakukan pengisian.
a. Pattern Setting
 Rock Name --> Jenis material dipilih dengan tombol pull down.
 Burden - Spacing --> Jarak burden dan spasi yang digunakan.
 Blast Layout --> Pattern lubang ledak.
b. Hole Setting
 Elevation Methode --> Pilih DTM layer menggunakan pull down.
 Layer Name --> Pilih layer dasar pembuatan DTM.
 Toe Position Method --> Pilih Elevation untuk target pengeboran ke elevasi.
 Elevation --> Elevasi, rencna penurunan elevasi.
 Subdrill Distance --> Subdrill
 Apply

Gambar 4
Pengaturan Pattern Setting

Gambar 5
Pengaturan Hole Setting
 Gambar 6
HAsil Design Kedalaman Lubang Ledak

4. Munculkan blast design, kemudian hapus lubang bor yang di luar boundary. Acuan
pemotongan berdasarkan crest dan toe pada area plan drill. Menghapus lubang ledak
dilakukan dengan cara CBT --> Jendela CBT keluar --> Centang Outside Boundary untuk
menghapus lubang di luar boundary --> Apply.

Gambar 7
Jendela CBT
 Gambar 8
Desain Lubang Ledak Setelah Penyesuaian

5. Munculkan elevasi drill hole dengan cara pilih tools (Z) --> Pilih nomor string pada String
Range --> Apply.

Gambar 9
Memunculkan Kedalaman Lubang Ledak
 Gambar 10
Desain Lubang Ledak Akhir

Gambar 11
Layout Drilling Master Plan
