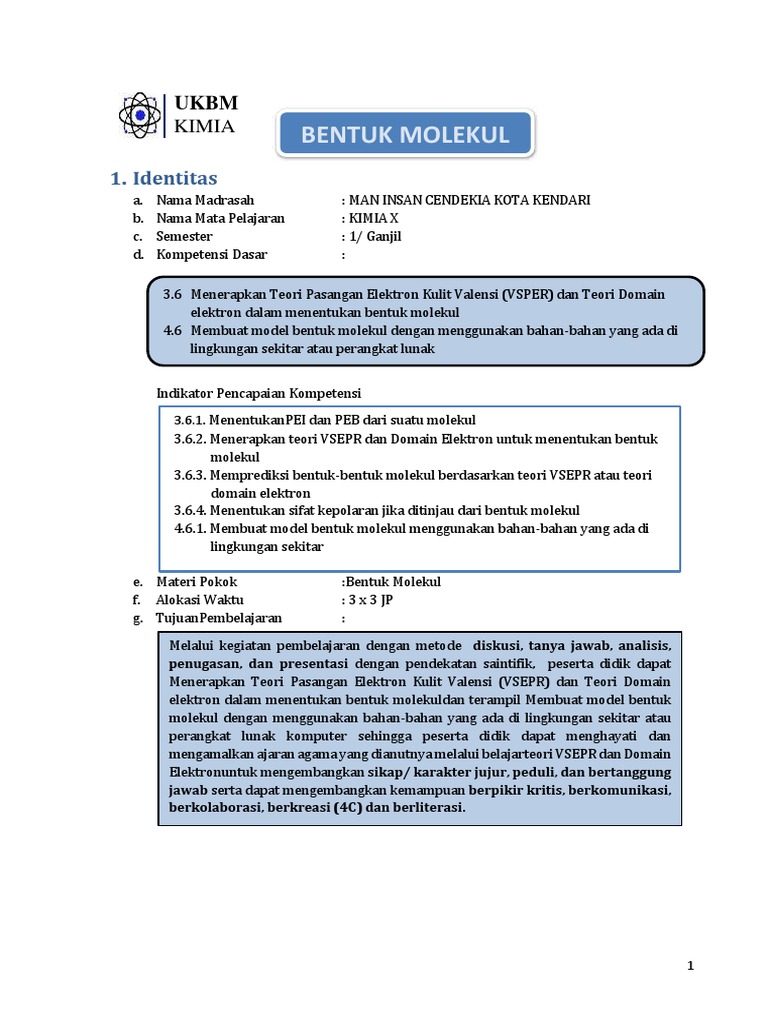

UKBM
KIMIA
BENTUK MOLEKUL
1. Identitas
a. Nama Madrasah : MAN INSAN CENDEKIA KOTA KENDARI
b. Nama Mata Pelajaran : KIMIA X
c. Semester : 1/ Ganjil
d. Kompetensi Dasar :
3.6 Menerapkan Teori Pasangan Elektron Kulit Valensi (VSPER) dan Teori Domain
elektron dalam menentukan bentuk molekul
4.6 Membuat model bentuk molekul dengan menggunakan bahan-bahan yang ada di
lingkungan sekitar atau perangkat lunak
Indikator Pencapaian Kompetensi
3.6.1. MenentukanPEI dan PEB dari suatu molekul
3.6.2.
4.1 Menerapkan
Merancang teori VSEPR
pernyataan umumdan
danDomain Elektron
tahapan- tahapanuntuk menentukan
dalam bentuk
teks prosedur dengan
. . molekul
organisasi yang tepat secara lisan dan tulis.
3.6.3. Memprediksi bentuk-bentuk molekul berdasarkan teori VSEPR atau teori
domain elektron
3.6.4. Menentukan sifat kepolaran jika ditinjau dari bentuk molekul
4.6.1. Membuat model bentuk molekul menggunakan bahan-bahan yang ada di
lingkungan sekitar
e. Materi Pokok :Bentuk Molekul
f. Alokasi Waktu : 3 x 3 JP
g. TujuanPembelajaran :
Melalui kegiatan pembelajaran dengan metode diskusi, tanya jawab, analisis,
penugasan, dan presentasi dengan pendekatan saintifik, peserta didik dapat
Menerapkan Teori Pasangan Elektron Kulit Valensi (VSEPR) dan Teori Domain
elektron dalam menentukan bentuk molekuldan terampil Membuat model bentuk
molekul dengan menggunakan bahan-bahan yang ada di lingkungan sekitar atau
perangkat lunak komputer sehingga peserta didik dapat menghayati dan
mengamalkan ajaran agama yang dianutnya melalui belajarteori VSEPR dan Domain
Elektronuntuk mengembangkan sikap/ karakter jujur, peduli, dan bertanggung
jawab serta dapat mengembangkan kemampuan berpikir kritis, berkomunikasi,
berkolaborasi, berkreasi (4C) dan berliterasi.
1
h. Materi Pembelajaran
Bacalah bacaan pada buku teks pelajaran (BTP): Solusi Mahir Kimia, Sutardi, CV. Media
Karya
2. Peta Konsep
3. Kegiatan Pembelajaran
a. Pendahuluan
Perhatikan gambar berikut!
Gambar di atas merupakan bentuk molekul suatu senyawa. Bentuk molekul
dikenal juga dengan geometri molekul. Apa itu bentuk molekul dan
Bagaimanakah cara menentukan Bentuk molekul?
2
Untuk dapat menyelesaikan persoalan tersebut, silakan Anda lanjutkan ke kegiatan berikut
dan ikuti petunjuk yang ada dalam UKBM ini.
b. Kegiatan Inti
1. Petunjuk Umum UKBM
a. Baca dan pahami materi pada buku teks pelajaran (BTP): Solusi Mahir Kimia, Sutardi,
CV. Media Karya halaman 70-75.
b. Setelah memahami isi materi dalam bacaan berlatihlah untuk berpikir tinggi melalui
tugas-tugas yang terdapat pada UKBM ini baik bekerja sendiri maupun bersama
teman sebangku atau teman lainnya.
c. Kerjakan UKBM ini di buku kerja atau langsung mengisikan pada bagian yang telah
disediakan.
d. Anda dapat belajar bertahap dan berlanjut melalui kegitan ayo berlatih, apabila
Anda yakin sudah paham dan mampu menyelesaikan permasalahan-permasalahan
dalam kegiatan belajar 1, 2 dan 3. Anda boleh sendiri atau mengajak teman lain yang
sudah siap untuk mengikuti tes formatif agar Anda dapat belajar ke UKBM berikutnya.
2. KegiatanBelajar
Ayo … … ikuti kegiatan belajar berikut dengan penuh kesabaran dan konsentrasi!!!
Kegiatan Belajar 1
Bacalah uraian singkat materi dan contoh berikut dengan penuh konsentrasi !
Bentuk molekul adalah bentuk di sekitar atom pusat apabila pasangan elektron diganti
oleh ikatan atom-atom atau susunan atom. Teori yang digunakan untuk memperkirakan
bentuk molekul adalah teori VSEPR (Valence Shell Electron Pair Repulsion). Teori ini
menyatakan bahwa baik pasangan elekron dalam ikatan (PEI) ataupun pasangan
elektron bebas (PEB) saling menolak. Pasangan elektron cenderung berjauhan. Teori
yang lain adalah teori Domain elektron. Teori ini merupakan penyempurnaan dari teori
VSEPR.
Teori Domain elektron adalah suatu cara meramalkan bentuk molekul berdasarkan tolak-
menolak elektron pada kulit terluar. Aturan domain elektron:
Elektron ikatan (tunggal dan rangkap) = 1 domain electron
Setiap pasangan electron bebas = 1 domain elektron
3
Contoh:
Merumuskan bentuk molekul dengan domain elektron:
Atom pusat dilambangkan A
Domain elektron ikatan dilambangkan X
Domain elektron bebas dilambangkan E
Berikut tabel penataan pasangan elektron yang menghasilkan gaya tolak minimum
Domain Tipe
Bentuk/Geometri Molekul CONTOH
elektron Molekul
2 AX2 Linear BeCl2,BeH2,
180 0 HgCl2,HgI2,HgBr2,
CdCl2, [Ag(CN)2]-
X A X
AX3 Trigonal planar BF3, BCl3, GaI3,
X In (CH3)3
1200
A
X X
ektr
AX2E Huruf V SnCl2, SnBr2, SnI2,
A PbCl2, PbBr2, PbI2
X X
<1200
AX4 Tetrahedral BF4-, BeCl42-,CH4,
X CCl4, SiCl4, GeCl4,
109028'
SnCl4, AsCl4+, FeCl42-
A X
X
X
AX3E Trigonal piramidal NH3, NCl3, H3O+, PCl3,
A X AsCl3, SbCl3
4 X
X
<109.50
AX2E2 Huruf V H2O, OCl2, SCl2, SeCl2,
A TeCl2
X X
<109.50
4
AXE3 Linear HF, OH-
A X
AX5 Trigonal Bipiramidal (TBP) PF5,PCl5, SbCl5,NbCl5,
X TaCl5,
900 900 Sb (CH3)3Cl2
X
X A
<1200
<1200 X
X
AX4E Seesaw atau disfenoidal SF4, SeF4, TeCl4
X
<900
A <1800
<1200
5 X
AX3E2 Huruf T atau T bengkok ClF3, BrF3, IPhCl2
X
<900
A X <1800
X
AX2E3 Linear ICl2-, I3-, XeF2
X
A 1800
AX6 Oktahedral SF6, SeF6, TeF6, MoF6,
WF6, [NbF6]-, [TiCl6]2-,
X 900 [FeF6]3-
X X
1800 A 900
X X
X
6
AX5E Piramida alas bujursangkar BrF5, IF5
X 90 0
X X
A 900
X X
5
AX4E2 Bujursangkar ICl4, BrF4-, XeF4
X X
A 900
X X
1800
7 AX7 Pentagonal Bipiramidal (PBP) IF7
0 X
90 X
X
720 A X
X 720
X
X
Menentukan tipe molekul
Secara sederhana, rumus bentuk geometri molekul dapat dituliskan sebagai berikut :
A = atom pusat
AXnEm X = domain electron ikatan
n = jumlah PEI
E = domain electron bebas
m = jumlah PEB
EV = jumlah electron valensi atom pusat
PEB = PEI = Pasangan elektron terikat
PEB = Pasangan elektron bebas
CONTOH: Tentukan tipe molekul berikut:
a. H2O b. SF4
JAWAB
a. Rumus Lewis H2O adalah
Jumlah elektron Valensi ( EV) O=6
Jumlah domain elektron ikatan (X) = 2
Jumlah domain elektron bebas (E) = = 2
Maka tipe molekul AX2E2
b. Rumus Lewis SF4 adalah
Jumlah elektron Valensi ( EV) O = 6
6
Jumlah domain elektron ikatan (X) = 4
Jumlah domain elektron bebas (E) = =1
Maka tipe molekul AX4E1
Ayo berlatih!
Setelah kalian memahami uraian singkat materi dan contoh di atas, maka coba selesaikan soal
berikut di buku kerja kalian!
Tentukan jumlah valensi, jumlah pasangan electron terikat (PEI) dan Pasangan electron bebas
(PEB) serta tipe molekul senyawa berikut :
No Molekul Jumlah Jumlah Jumlah Tipe Bentuk molekul
Valensi PEI PEB molekul
1 PH3
2 SO3
3 SCl4
4 ClF5
5 H2S
Apabila kalian sudah mampu menyelesaikan soal ini, maka kalian bisa melanjutkan pada kegiatan
belajar berikutnya
Kegiatan Belajar 2
Setelah kalian belajar tentang cara menentukan tipe molekul dengan teori domain elektron atau
VSEPR, sekarang coba rancang percobaan untuk membuat model bentuk molekul dengan
menggunakan bahan-bahan yang ada di lingkungan sekitar kita. Lakukan percobaan dengan
langkah-langkah berikut!
I. Judul Percobaan : Bentuk Geometri Molekul
II. Tujuan : Mengetahui bentuk/geometri molekul
III. Teori :
Teori domain elektron meramalkan bentuk geometri berdasarkan gaya tolak-menolak
elektron valensi atom pusat. Domain elektron adalah daerah ditemukannya elektron atau daerah
kedudukan elektron.
Yang termasuk 1 domain :
1 PEB dari atom pusat
1 PEI, 2 PEI, atau 3 PEI dari atom pusat
1 elektron tunggal dari elektron pusat
Secara sederhana, rumus geometri molekul dapat dituliskan sebagai berikut.
AXnEm dengan A=atom pusat; n=jumlah PEI, m=jumlah PEB; X=domain elektron,
E=domain bebas.
7
PEB = (EV -PEI)/2 dengan EV = elektron valensi atom pusat
Rumus Bentuk Geometri Sudut Ikatan (ideal)
Geometri
AX2 Linier 180o
AX3 Segitiga datar 120o
AX2E Bentuk V 120o
AX4 Tetraheral 109,5o
AX3E Piramida trigonal 107o
AX2E2 Bentuk V 104,5o
AX5 Bipiramida trigonal Aksial = 90o
Ekuatorial = 120o
AX6 Oktahedral Aksial = 90o
Ekuatorial = 90o
IV. Alat dan Bahan
a. Model atom yang terbuat dari plastisin ( molymod ) untuk masing-masing warna dan
ukuran yang mewakili atom.
Atom C (merah) = 2 buah
Atom H ( biru ) = 4 buah
Atom N ( kuning ) = 1 buah
Atom B (hijau) = 1 buah
Atom F ( ungu ) = 3 buah
Atom O ( merah ) = 1 buah
b. Batang penghubung (tusuk gigi) 10 buah.
V. Cara Kerja
1. Tentukan domain electron dan rumus geometri dari molekul CH4.Kemudian tentukan
bentuk geometri molekulnya.
2. Buat model untuk molekul CH4.Pasanglah keempat ujung batang penghubung pada model
atom C dan pasang keempat ujung yang lain masing-masing pada model atom H.
3. Amatilah dan catat bentuk molekul CH4.
4. Lakukan langkah 1 sampai dengan 3 untuk model NH3, H2O, BF3, dan PCl5
VI. Hasil Pengamatan
Gambar Model
Molekul Sudut Ikatan Bentuk Molekul
Molekul
109,5o
CH4 109,5o tetrahedral
(H—C—H)
8
NH3 ………………. ………………..
H2O ………………. ………………..
BF3 ………………. ………………..
PCl5 ………………. ………………..
VII. PERTANYAAN.
1. Dari hasil pengamatan diperoleh gambar bentuk molekul yang berbeda-beda pada
senyawa yang berlainan. Apa yang menyebabkan perbedaan tersebut?
2. Jelaskan pengaruh PEB pada bentuk molekul NH3 dan H2O?
3. Mengapa bentuk molekul NH3 tidak datar seperti BF3, meskipun jumlah atomnya sama?
4. Berdasarkan rumus, tentukan electron valensi, PEI dan PEB untuk atom pusat N pada
molekul NH3 ( nomer atom N = 7, H = 1 )
Apabila kalian sudah mampu menyelesaikan soal ini, maka kalian bisa
melanjutkan pada kegiatan belajar 3 berikut.
Kegiatan Belajar 3
Ayo sekarang perhatikan gambar berikut!
1. Senyawa BCl3 memiliki sifat kovalen non polar
X
1200
A
X X
9
2. Senyawa PCl3 memiliki sifat kovalen polar
A X
X
X
<109.50
3. Senyawa ICl4 memiliki sifat kovalen non polar
X X
A 900
X X
1800
4. Senyawa CCl4 memiliki sifat kovalen non polar
X
109028'
A X
X
X
Dari empat contoh diatas mengenai kepolaran molekul coba kalian analisa mengapa :
1. Senyawa PCl3 memiliki sifat polar
2. Senyawa BCl3, ICl4, dan CCl4 memiliki sifat kovalen non polar.
Dari contoh di atas, adakah yang belum kalian pahami? Jika sudah... ayo kita berlatih!
Ayo Berlatih!
Tentukan tipe, bentuk molekul dan sifat kepolaran senyawa berikut:
No Molekul Tipe Molekul Bentuk molekul Kepolaran
1 SF6
2 CI4
3 XeF4
4 Cl F5
5 PH3
10
6 PH5
7 BeCl2
8 BH3
c. Penutup
Bagaimana Anda sekarang?
Setelah Anda belajar bertahap dan berlanjut melalui kegiatan belajar 1, 2 dan 3, berikut diberikan
tabel untuk mengukur diri Anda terhadap materi yang sudah dipelajari. Jawablah sejujurnya
terkait dengan penguasaan materi pada UKBM ini di tabel berikut!
Tabel Refleksi Diri Pemahaman Materi
No Pertanyaan Ya Tidak
1. Dapatkah kalianMenentukanPEI dan PEB dari suatu
molekul?
2. Dapatkah kalianmenerapkanteori VSEPR atau domain
electron untuk menentukan bentuk molekul?
3. Dapatkahkalianmeramalkan bentuk molekul?
4. Dapatkah kalian menentukan senyawa bersifat polar
atau nonpolar jika ditinjau dari bentuk molekulnya?
Jika menjawab “TIDAK” pada salah satu pertanyaan di atas, maka pelajarilah kembali materi
tersebut dalam buku teks pelajaran (BTP) dan pelajari ulang kegiatan belajar 1, 2 dan 3 yang
sekiranya perlu Anda ulang dengan bimbingan guru atau teman sejawat. Jangan putus asa untuk
mengulang lagi!. Apabila Anda menjawab “YA” pada semua pertanyaan, lanjutkanlah ke UKBM
berikutnya.
Yuk Cek PenguasaanAnda terhadap Materi Bentuk molekul!
Pilhlah Jawaban yang paling tepat!
1. Jika atom unsur dengan notasi 12A6 dan 19B9, membentuk senyawa maka
rumus molekul dan bentuk molekul yang tepat adalah ... .
A. AB2 dan linier
B. AB2 dan bentuk V
C. A2B dan linier
D. A4B dan tetrahedral
E. AB4 dan tetrahedral
2. Diberikan pasangan bentuk molekul senyawa dan kepolarannya
no Senyawa Bentuk molekul Kepolaran
1 H2O Tetrahedral Polar
2 NH3 Trigonal Piramidal Polar
3 CCl4 Oktahedral Polar
4 BCl3 Trigonal Planar Nonpolar
5 BeCl2 Sudut Nonpolar
Pernyataan yang benar adalah ...
A. 1 dan 4 D. 3 dan 5
B. 2 dan 3 E. 4 dan 5
C. 2 dan 4
11
Setelah menyelesaikan soal di atas dan mengikuti kegiatan belajar 1, 2, dan 3, silakan Anda
berdiskusi dengan teman sebangku atau teman lain jika memang masih ada beberapa hal yang
perlu dikaji ulang. Ini adalah bagian akhir dari UKBM materi Bentuk Molekul, mintalah tes
formatif kepada Guru Anda sebelum belajar ke UKBM berikutnya.
“Kesuksesan milik kalian yang gigih
Belajar…”
12
