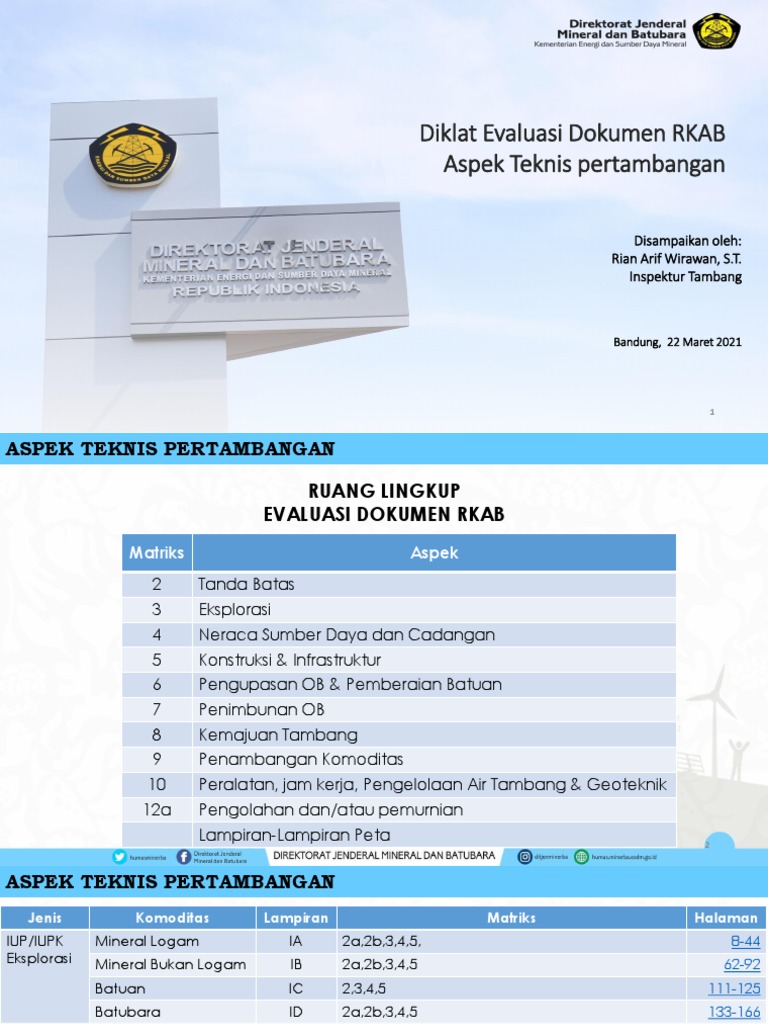

Diklat Evaluasi Dokumen RKAB

Aspek Teknis pertambangan

Disampaikan oleh:
Rian Arif Wirawan, S.T.
Inspektur Tambang

Bandung, 22 Maret 2021

1
ASPEK TEKNIS PERTAMBANGAN

RUANG LINGKUP
EVALUASI DOKUMEN RKAB
Matriks Aspek
2 Tanda Batas
3 Eksplorasi
4 Neraca Sumber Daya dan Cadangan
5 Konstruksi & Infrastruktur
6 Pengupasan OB & Pemberaian Batuan
7 Penimbunan OB
8 Kemajuan Tambang
9 Penambangan Komoditas
10 Peralatan, jam kerja, Pengelolaan Air Tambang & Geoteknik
12a Pengolahan dan/atau pemurnian
Lampiran-Lampiran Peta 2
ASPEK TEKNIS PERTAMBANGAN
Jenis Komoditas Lampiran Matriks Halaman
IUP/IUPK Mineral Logam IA 2a,2b,3,4,5, 8-44
Eksplorasi Mineral Bukan Logam IB 2a,2b,3,4,5 62-92
Batuan IC 2,3,4,5 111-125
Batubara ID 2a,2b,3,4,5 133-166
IUP/IUPK Mineral Logam IIA 1,2a,2b,3a,3b,4a,4b,4c,5,5b,6,6b,7a,7b,8a,8b,8c 191-284
Operasi ,8d,8e,8f,9,9b,10a,10b,10c,10d,10e,12a
Produksi Mineral Bukan Logam IIB 1,2a,2b,3a,3b,4a,4b,5a,5b,6,7a,7b,8a,8b,8c,8d, 312-399
8e,8f,9,9b,10a,10b,10c,10d,10e,12a
Batuan IIC 1,2,3,4a,4b,5,6,9 432-468
Batubara IID 1,2a,2b,3a,3b,4a,4b,5,6,6b,7,8a,8b,8c,8d,8e,8f,9, 479-577
10a,10b, 10c,10d,10e,12
IUP/IUPK Mineral Logam IIIA 2a,2b,3,4a,4b 603-633
Operasi Mineral Bukan Logam IIIB 2a,2b,3,4a,4b 653-690
Produksi
Khusus Batuan IIIC 2a,2b,3,4a,4b 708-728
Olah Murni Batubara IIID 2,3,4,6 739-776
3
I. ASPEK TANDA BATAS
• Kewajiban Tanda Batas hanya berlaku untuk
IUP/IUPK Operasi Produksi (Lampiran IIA s.d. IID)
3.
Wajib Pasang:
1. luas > 10 ha

PT A PT B
Radius 3
xΔh

Interval 100 m
2.
Interval 500 m
4
I. ASPEK TANDA BATAS https://momi.minerba.esdm.go.id/gisportal/home/

2
3 5 s.d. 10 jt/TB

Cek Wajib/
1
Tidak Wajib

Evaluasi
4 apabila
Wajib

5
I. ASPEK TANDA BATAS
Permen ESDM 33/2015: TBS, TBR, TBP
Permen ESDM 25/2018: TB Evaluasi apabila wajib &
sudah Penetapan
1

4
3
• sesuai jumlah TB yang sudah
ditetapkan
• crosscheck biaya Laporan
Triwulan II & IV 6
I. KONSTRUKSI DAN INFRASTRUKTUR
JENIS IUP LAMPIRAN PADA BAB PADA MATRIK PADA
KEPMEN 1806 DOKUMEN RKAB LAMPIRAN RKAB
1. IUP OP MINERAL LOGAM II A BAB 2 5a
2.2
5b
2. IUP OP MINERAL BUKAN LOGAM II B BAB 2 5a
2.2
5b
3. IUP OP BATUAN NA NA NA
4. IUP OP BATUBARA II D BAB 2 5a
2.2
5b
5. IUP OPK OLAH MURNI MINERAL LOGAM III A BAB 2 2a
2.1
2b

6. IUP OPK OLAH MURNI MINERAL BUKAN III B BAB 2 2a

LOGAM 2.1
2b
7. IUP OPK OLAH MURNI BATUAN III C BAB 2 2a
2.1
2b
8. IUP OPK OLAH MURNI BATUBARA III D BAB 2 2a
2.1
7
2b
Ruas jalan yang Lokasi Berapa KM Pembiayaan
Berapa KM PembiayaanPersentase biaya Kendala apabila
dibangun, misal: Jalan jalan yang direncanakan yang yang telah yang telah pembangunan jalan tidak sesuai
Hauling KM 0 sd KM 8 dibangun, dibangun direncanakan
dibangun direalisasikan
yang telah dibangun perencanaan
misal: dibanding
Nama bangunan yang nama
Lokasidesa Berapa m2 luasPembiayaan
Berapa m2 luas Pembiayaan perencanaannya
Persentase biaya Kendala
dibangun, Mis: lokasi jalan
bangunan bangunan yang yang bangunan yangyang telahpembangunan apabila tidak
Mess/kantor yang dibangun telah dibangundirealisasikan
direncanakan bangunan dibanding sesuai
dibangun, rencana perencanaan
Mis: nama Total biaya Total biayaPersentase Total biaya
desa yang yang yang direalisasikan
direncanakan disbanding
direalisasikan
perencanaan

8
Nama Ruas Jalan Lokasi Ruas Jalan
Berapa km Ruas Satuan volumeSatuan Pembiayaan yang direncanakan
atau Bangunan atau Bangunan Jalan atau berapapekerjaan km pembiayaan
jika bisa
yang yang m2 Bangunan Ruas Jalan atau berupa USD $
direncanakan direncanakanyang m2 jika Bangunan
atau Rupiah Total biaya yang direncanakan
dibangun dibangun direncanakan
dibangun

9
EVALUASI YANG DILAKUKAN
a. Kesesuaian Format dan Pengisian
-> Jika tidak sesuai, diberikan catatan pada bagian apa yang tidak sesuai
b. Tabel rencana dan realisasi Tahun Ke N-1
-> Dibandingkan antara realisasi konstruksi dan rencananya, baik volume pekerjaan maupun biayanya
-> jika ada ketidaksesuaian, harus ada penjelasan dalam dokumen penyebab ketidaksesuaiannya
c. Tabel rencana Tahun ke N
-> Bila ada pekerjaan yang sifatnya melanjutkan pekerjaan tahun sebelumnya yang belum selesai,
dilihat Kembali kemajuan tahun sebelumnya dan perencanaan tahun ini
-> Mencermati biaya per pekerjaan, apakah terlalu besar atau terlalu kecil (perlu perbandingan
dengan perusahaan lain)

10
 Dengan Kuantitas volume
pekerjaan yang sama, biaya
hanya 71% dari rencana, dan
keterangannya Continue.
Perlu penjelasan pekerjaan apa
yang perlu dilanjutkan

Cek apakah pembangunan 2020 (N-1)

akan dilanjutkan pada tahun 2021
11
MATRIK 6A. Rencana dan Realisasi Pengupasan Overburden (OB)/Batuan
Penutup Tahun N-1 dan Rencana Tahun N
MATRIK 6B. Rencana dan Realisasi Kegiatan Pengeboran dan Peledakan
Overburden (OB)/Batuan Penutup/Komoditas Tahun (N-1) dan Rencana
Tahun (N)
I. Matrik 7a dan 7b
Berlaku untuk IUP OP atau IUPK OP Komoditas Mineral
Logam, Mineral Non Logam dan Batubara

14
➢ Pastikan total kolom 4 Matrix 7a sama dengan kolom 18 Matrik 6 untuk rencana Tahun N-1
➢ Pastikan total kolom 7 Matrix 7a sama dengan kolom 18 Matrik 6 untuk realisasi Tahun N-1
➢ Pastikan total kolom 10 Matrix 7a sama dengan kolom 18 Matrik 6 untuk rencana Tahun N
➢ Cek kesesuaian Rencana VS Realisasi
➢ Cek antara SR Rencana (OB/Coal) VS SR Realisasi
➢ Untuk penimbunan pada area OPD, pastikan OPD tidak ditempatkan pada area yang
terdapat sumberdaya dan/atau cadangan minerba kecuali telah menyampaikan kajian
teknis, (liat peta sebaran bahan galian vs Rencana Penimbunan)
➢ Pastikan tidak dilakukan pada area bekas kolam, bekas alur sungai dan rawa dapat dilihat
pada lampiran Peta Penimbunan Tanah/Batuan Penutup (liat lampiran peta situasi
penambangan)
➢ Pastikan area kerja penimbunan batuan penutup memiliki luasan yang memadai untuk
operasional peralatan yang digunakan
➢ Untuk penimbunan pada area IPD, pastikan jarak antara kaki timbunan batuan penutup
dengan area kerja aktif sekurang-kurangnya 3 (tiga) kali tinggi total timbunan atau
berdasarkan hasil kajian teknis
15
16
➢ Pastikan total kolom 3 dan 5 sama dengan kolom 4 Matrik 7a untuk rencana
Tahun N-1
➢ Pastikan total kolom 7 dan 9 sama dengan kolom 7 Matrik 7a untuk realisasi
Tahun N-1
➢ Pastikan total kolom 11 dan 13 sama dengan kolom 10 Matrik 7a untuk rencana
Tahun N
➢ Pastikan kesesuaian lokasi untuk penimbunan inpit dan outpit sama dengan
rencana penimbunan tahunan pada Dokumen FS yang telah disetujui

17
VIII. Matrik 8a. Rencana dan Realisasi Kemajuan Tambang Terbuka

Deskripsi

Rencana dan Realisasi Lokasi/Blok/Pit Tambang Selesai

Tambang Aktif (Ha)
(Ha)

Blok A Pit I

Rencana Tahun (N-1) Blok B Pit II

Total Total

Blok A Pit I

Realisasi Tahun (N-1) Blok B Pit II

Total Total

Blok A Pit I

Kumulatif S/D (N-1) Blok B Pit II

Total Total

Blok A Pit I

Rencana Tahun (N) Blok B Pit II

Total Total

Matrik 16 & 17 Matrik 17

18
VIII. Matrik 8b. Rencana Dan Realisasi Elevasi Kedalaman Tambang
Deskripsi

Rencana dan Realisasi Lokasi/Blok/Pit Elevasi Tambang Elevasi Final FS (RL/MDPL)

Elevasi Tambang (m)
Sesuai FS (m)

Cek:
PIT I
BLOK A Kesesuaian rencana vs realisasi
PIT II
Apakah elevasi tambang
RENCANA TAHUN (N-1) PIT I
BLOK B telah melebihi FS
PIT II
Rata-rata

REALISASI TAHUN (N-1)

BLOK A

BLOK B
PIT I
PIT II
PIT I
+/-
PIT II
Rata-rata
PIT I
BLOK A
PIT II
RENCANA TAHUN (N) PIT I
BLOK B
PIT II
Rata-rata

19
VIII. Matrik 8c. Rencana dan Realisasi Penempatan Timbunan OB Out Pit Dump

Deskripsi

Rencana & Realisasi Lokasi Timbunan Kapasitas Timbunan Aktif Timbunan Selesai Dimensi Kapasitas Sisa Jumlah Alat Jumlah Alat
Volume (bcm)
Maksimal (bcm) (Ha) (Ha) Timbunan (m3) (bcm) Dorong Pemadatan

WDA 1

RENCANA TAHUN (N-1) WDA 2

TOTAL

WDA 1

REALISASI TAHUN (N-1) WDA 2

TOTAL

WDA 1

KUMULATIF S/D (N-1) WDA 2

TOTAL

WDA 1

RENCANA TAHUN (N) WDA 2

TOTAL

Cek: Matrik 6 & 7 Matrik 10a

Kapasitas max vs volume Matrik 16 & 17 Matrik 17 Matrik 10a
Ketersediaan alat dorong & pemadat 20
I. Kemajuan Tambang Bawah Tanah (Matrik 8d s.d. 8f)

Matrik 8d
“Rencana dan Realisasi Kemajuan Tambang Bawah Tanah”
• Melaporkan total kemajuan lubang bukaan
(development) horizontal (Tunnel/Adit/Drift) dan
vertikal (Shaft, Raise/Winze)
• Melihat dalam peta kemajuan tambang bawah tanah,
sinkronisasi dengan level penambangan dan rekayasa
teknik yang dilakukan (rencana vs realisasi)

Underground Mining Methods by William A. H and Richard L. B

21
... Kemajuan Tambang Bawah Tanah (Matrik 8d)

22
 ... Kemajuan Tambang Bawah Tanah (Matrik 8e s.d. 8f)

Matrik 8e
“Rencana dan Realisasi Level Kedalaman Tambang”
Melaporkan level kedalaman tambang
Cek: Elevasi
Elevasi tambang VS FS Final FS

Matrik 8f
“Rencana dan Realisasi Penempatan Timbunan Batuan (waste)”
Melaporkan penempatan timbunan batuan (waste)
→ Kapasitas maksimal masih cukup utk sisa
penambangan

→ Dimensi timbunan menjadi pendekatan untuk

memastikan kapasitas timbunan

→ Jumlah alat support (dorong dan pemadatan) yang

digunakan 23
IX. PENAMBANGAN MINERAL DAN BATUBARA

REALISASI vs RENCANA TAHUN N-1

LOKASI/BLOK/PIT
(PETA KEMAJUAN PENAMBANGAN)

24
IX. PENAMBANGAN MINERAL DAN BATUBARA

REALISASI vs RENCANA TAHUN N-1

PRODUKSI BULANAN/TAHUNAN

25
IX. PENAMBANGAN MINERAL DAN BATUBARA

RENCANA TAHUN N
RENCANA DI DOKUMEN STUDI KELAYAKAN
1. LOKASI/BLOK/PIT
2. COG/COT
3. PRODUKSI TAHUNAN

26
IX. PENAMBANGAN MINERAL DAN BATUBARA

REALISASI vs RENCANA TAHUN N-1

1. TYPE
2. CADANGAN
3. TOTAL PRODUKSI
4. KUALITAS/KADAR
5. TEBAL/DIMENSI 27
IX. PENAMBANGAN MINERAL DAN BATUBARA

RENCANA TAHUN N

1. TIPE ENDAPAN DI DOKUMEN FS

2. KEGIATAN EKPLORASI/ESTIMASI CADANGAN
3. PRODUKSI/DITAMBANG DI TAHUN N-1

28
Matrik 10.a (Daftar Peralatan) dan Matrik 10.c (Jam Kerja Efektif)

Tujuan Evaluasi matrik 10.a, 10.b dan 10.c

1. Kesesuaian format
2. Mengetahui jenis alat, type alat, kapasitas alat, jumlah alat, nilai unjuk kerja alat, produktivitas alat, rasio
bahan bakar
3. Kesesuaian alat gali-muat dan alat angkut
4. Mengetahui produktivitas alat
5. Mengetahui jam kerja efektif
6. Mengetahui Peralatan Pengolahan dan/Atau Pemurnian Serta Fasilitas Pemuatan Dan Pengapalan Yang
Dimiliki Perusahaan dan Kontraktor
7. Evaluasi target produksi berdasarkan parametr produktivitas alat dan jam kerja efektif.

Guidance:
1. FS (Kapasitas produksi alat, jumlah dan jenis alat, shift kerja)
2. Kepmen 1827 (unjuk kerja alat, bucket factor, jumlah passing, produktivitas alat)
3. Laporan triwulan (laporan produksi)
4. kajian teknis (perubahan jumlah dan kapasitas alat utama dan penggunaan teknologi baru)
Catatan: matriks 10.a, 10.b dan 10.c memiliki format yg sama untuk semua komoditas tahap OP
Matrik 10.a (contoh kasus)

1. jenis alat, type, kapasitas, jumlah alat untuk type yang sama, nilai unjuk kerja,
produktivitas, rasio bahan bakar
Matrik 10.b (Peralatan Pengoalahan)

1. jenis alat, type, kapasitas, jumlah alat untuk type yang sama, nilai unjuk kerja,
produktivitas, rasio bahan bakar
Matrik 10.c (jam kerja efektif)

1. jenis alat, type, kapasitas, jumlah alat untuk type yang sama, nilai unjuk kerja,
produktivitas, rasio bahan bakar
Hasil evaluasi
No Uraian Saran/masukan keterangan
1 Kesesuaian format. Melengkapi data pada matrik 10.a demikian juga Dilengkapi sesuai matrik.
Data alat penunjang, data alat kontraktor dengan waktu hilang yang diperlukan saat refueling
dan produktivitas alat angkut serta dan lubricating pada matrik 10.c yang belum terisi.
Satuan fuel rate

2 Jumlah alat gali Cat 390 D/F bertambah Penjelasan mengenai penambahan atau pengurangan cek kajian teknis, cek kesalahan
dari rencana 2 unit dan terealisasi 8 unit unit. penulisan, cek jumlah operator
dan produksi alat gali serta
laporan triwulan.

3 Nilai unjuk kerja alat dan produktivitas Realisasi PA, MA,UA dan EU (88, 82, 57 dan 50)%, Unjuk kerja belum tercapai tetapi
alat gali @(Cat 390 D/F) Produktivitas = (389 BCM/jam:400 BCM/jam)x 100% Produktivitas alat terpenuhi, cek
1. jenis alat, type, kapasitas, = 97%
jumlah alat untuk type yang sama, nilai unjuk perhitungan
kerja,unjuk kerja
4 produktivitas, rasiomuat
Kesesuaian alat gali-muat bahan bakar
dan alat Produksi Cat 390 untuk sekali pengisian alat angkut Cek ketersediaan alat angkut
angkut. adalah 6 m3 (kapasitas) x 0,8 (bucket fill) x 5 (jumlah dengan kapasitas sekitar 54 ton.
3 s.d. 5 swing) x 2,25(densitas)) = 54 ton Jika ada berarti sesuai.

5 Jam kerja efektif. Rencana jam kerja terjadi kehilangan jam kerja sebesar 519,1 jam (21 Perlu penjelasan dan
efektif adalah 4750,6 jam /tahun dan hari) dari rencana. perbandingan dengan perusahan
terealisasi 4231,5 jam/tahun lain.
10.d PENGELOLAAN AIR TAMBANG
Format pengelolaan air tambang untuk komoditas Mineral Logam, Bukan Logam, dan Batubara
Kepmen 1806.K/30/MEM/2018 (Lampiran II)

34
Januari

EVALUASI
Pengelolaan Air Tambang Blok B1 – Pit C2

Volume Januari 1.634.346 m3

Kapasitas Fasilitas
445.000 m3
Penampungan Air
Produktifitas Pompa 2.754 m3/jam

➢ Volume/hari = 1.634.346/30 = 54.478,2 m3

➢ Waktu kerja pompa = 54.478,2/ 2.754 = 19,8 jam

19,8 jam < 24 jam

➢ Kapasitas Fasilitas
= 3,5 x 54.478,2 = 190.673,7 m3
Penampungan Air
445.000 m3 > 190.673,7 m3
*catatan:
3,5 hari = 84 jam sesuai ketentuan dalam
lampiran II Kepmen ESDM 1827.K/2018
35
10.e PENGELOLAAN GEOTEKNIK TAMBANG
Format Pengelolaan Geoteknik Tambang untuk komoditas Mineral Logam, Bukan Logam, dan Batubara
Kepmen 1806.K/30/MEM/2018 (Lampiran II)

36
10.e PENGELOLAAN GEOTEKNIK TAMBANG
EVALUASI Pengelolaan Geoteknik Tambang

37
X. Pengolahan dan/atau Pemurnian Komoditas Logam

38
X. Pengolahan dan/atau Pemurnian Komoditas Mineral Bukan Logam

X. Pengolahan dan/atau Pemurnian Komoditas Batuan

39
X. Pengolahan dan/atau Pemurnian Komoditas Batubara

40
Lampiran-Lampiran
RKAB Aspek Teknis Pertambangan
II. 1. Lampiran Data Citra/Foto Udara
II. 2. Lampiran Peta Topografi
II. 3. Lampiran Peta Geologi
II. 4. Lampiran Peta Sebaran Bahan Galian
II. 5 Lampiran Rencana dan Realisasi Eksplorasi
II. 6. Peta Rencana Penambangan dan Penimbunan dilengkapi dengan Cs
II. 7. Peta Penyaliran Tambang
www.minerba.esdm.go.id

49
