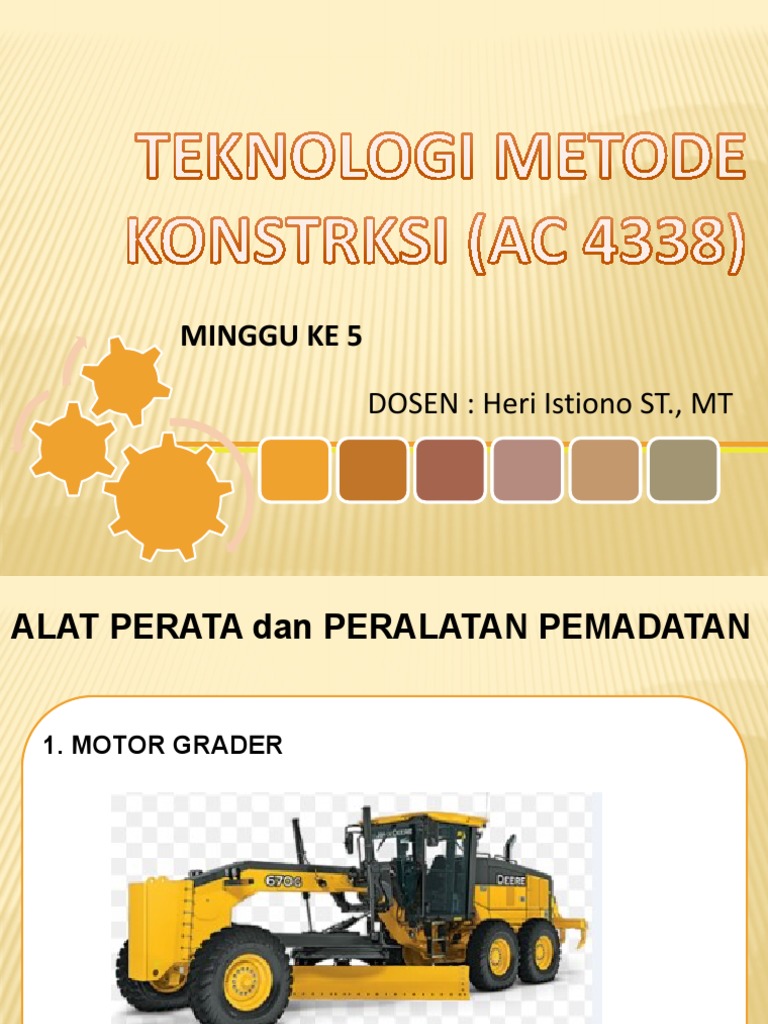

MINGGU KE 5

DOSEN : Heri Istiono ST., MT

ALAT PERATA dan PERALATAN PEMADATAN

1. MOTOR GRADER
ALAT PERATA dan PERALATAN PEMADATAN

1. MOTOR GRADER
• Digunakan untuk meratakan tanah dan membentuk
permukaan tanah.
• dapat dimanfaatkan untuk mencampurkan dan
menebarkan tanah dan campuran aspal.
• digunakan pada suatu proyek dan perawatan jalan.
• sering digunakan dalam proyek lapangan terbang.
1. MOTOR GRADER

FUNGSI MOTOR GRADER

• Grading (perataan permukaan tanah).
• Shaping (pemotongan untuk mendapatkan bentuk /profil
tanah).
• Bank shoping (pemotongan dalam pembuatan talud).
• Scarifiying (penggarukan untuk pembuatan saluran).
• Ditching (pemotongan untuk pembuatan saluran).
• Mixing and Spreading (mencampur dan menghampar
material dilapangan).
1. MOTOR GRADER

PERALATAN TAMBAHAN PADA MOTOR GRADER

1. MOTOR GRADER

FUNGSI LAIN DARI MOTOR GRADER

1. MOTOR GRADER

FUNGSI LAIN DARI MOTOR GRADER

Perhitungan Produktivitas Motor Grader
Perhitungan Produktivitas Motor Grader
Perhitungan Produktivitas Motor Grader
Perhitungan Produktivitas Motor Grader
Perhitungan Produktivitas Motor Grader
PEMADATAN
PEMADATAN
PEMADATAN
PEMADATAN
PEMADATAN
PEMADATAN
 TAMPING ROLLER (SHEEP FOOT ROLLER)

• Pemadat ini berfungsi memadatkan tanah lempung

atau campuran pasir dan lempung.
• tidak dipakai untuk memadatkan tanah dengan butir
kasar, seperti pasir dan kerikil.
• Terdiri dari drum baja berongga yang dilapisi dengan
kaki-kaki baja yang tegak lurus dengan las.
• Metode pemadatan yang digunakan oleh alat ini
adalah kneading action atau peremasan.
• Tamping roller baik digunakan untuk jenis tanah
lempung berpasir dengan kedalaman effektif
pemadatan sekitar 15 - 25 cm.
TAMPING ROLLER (SHEEP FOOT ROLLER)
 SMOOTH STEEL ROLLER (MESIN BERODA HALUS)

• Jenis pemadat tipe ini dibagi berdasarkan tipe dan

beratnya.
• Berat alat dapat ditingkatkan dengan cara diberi
pemberat dari air atau pasir.
• Jika spesifikasi sebuah alat 8 - 14 ton, maka berat alat
tanpa pemberat : 8 t dan berat maksimum pemberat : 6
ton.
• sangat baik dipakai untuk memadatkan material
berbutir seperti pasir, krikil dan batu pecah.
• Kedalaman efektif lapisan yang dipadatkan berkisar 10
– 20 cm.
SMOOTH STEEL ROLLER (MESIN BERODA HALUS)
 PNEUMATIC TIRED ROLLER (PENGILAS RODA BAN
ANGIN).

• merupakan mesin gilas dengan roda karet yang

bertekanan angin, dengan susunan roda depan dan
roda belakang berselang-seling agar daerah yang tidak
tergilas oleh roda depan akan tergilas oleh roda
belakang.
• digunakan pada pekerjaan pemadatan pada material
granular atau digunakan pada pemadatan lapisan
hotmix.
• Jumlah roda tired roller yang terdapat dilapangan
berkisar antara 9 - 19 roda
• misalnya mesin menggunakan 9 roda, as depan
dipasang 5 roda dan as belakang dipasang 4 roda.
• Tekanan roda dapat mencapai 6 - 109 bar, Sedang
berat mesin antara 15 - 200 ton.
PNEUMATIC TIRED ROLLER (PENGILAS RODA BAN
ANGIN).
VIBRATING ROLLER (PENGGILAS DENGAN
VIBRATOR)

pemadat yang sama dengan tipe Tamping Roller, Smooth

Steel Roller dan Pneumatic Roller yang dilengkapi
vibrator.
PRODUKSI PEMADATAN
PRODUKSI PEMADATAN
