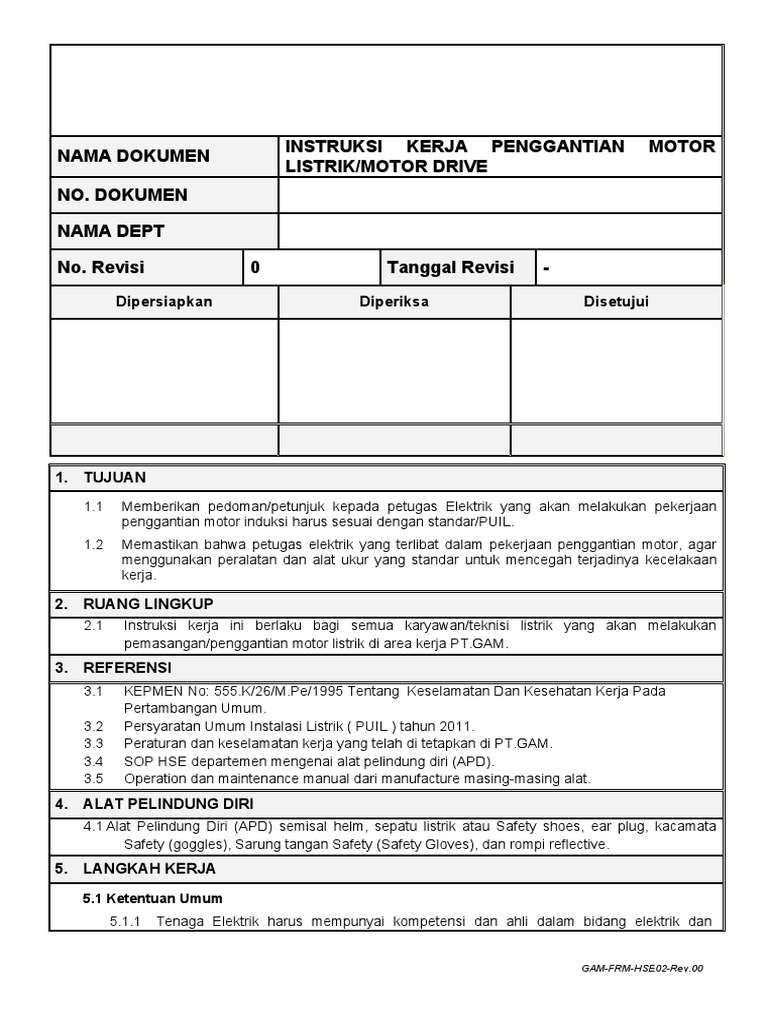

INSTRUKSI KERJA PENGGANTIAN MOTOR

NAMA DOKUMEN
LISTRIK/MOTOR DRIVE
NO. DOKUMEN

NAMA DEPT

No. Revisi 0 Tanggal Revisi -

Dipersiapkan Diperiksa Disetujui

1. TUJUAN
1.1 Memberikan pedoman/petunjuk kepada petugas Elektrik yang akan melakukan pekerjaan
penggantian motor induksi harus sesuai dengan standar/PUIL.
1.2 Memastikan bahwa petugas elektrik yang terlibat dalam pekerjaan penggantian motor, agar
menggunakan peralatan dan alat ukur yang standar untuk mencegah terjadinya kecelakaan
kerja.

2. RUANG LINGKUP
2.1 Instruksi kerja ini berlaku bagi semua karyawan/teknisi listrik yang akan melakukan
pemasangan/penggantian motor listrik di area kerja PT.GAM.
3. REFERENSI
3.1 KEPMEN No: 555.K/26/M.Pe/1995 Tentang Keselamatan Dan Kesehatan Kerja Pada
Pertambangan Umum.
3.2 Persyaratan Umum Instalasi Listrik ( PUIL ) tahun 2011.
3.3 Peraturan dan keselamatan kerja yang telah di tetapkan di PT.GAM.
3.4 SOP HSE departemen mengenai alat pelindung diri (APD).
3.5 Operation dan maintenance manual dari manufacture masing-masing alat.
4. ALAT PELINDUNG DIRI
4.1 Alat Pelindung Diri (APD) semisal helm, sepatu listrik atau Safety shoes, ear plug, kacamata
Safety (goggles), Sarung tangan Safety (Safety Gloves), dan rompi reflective.
5. LANGKAH KERJA

5.1 Ketentuan Umum

5.1.1 Tenaga Elektrik harus mempunyai kompetensi dan ahli dalam bidang elektrik dan

GAM-FRM-HSE02-Rev.00
 GAM/IK-FT/SPCT-
No Dokumen : ELC-08-REV.00
Revisi : 0
Tanggal : 22 Desember 2019
Halaman : 2 dari 3

INTRUKSI KERJA (IK)

mengerti cara penggunaan alat/perlengkapan pemasangan dan penggantian motor

induksi.
5.1.2 Area kerja harus dalam keadaan baik dan bebas dari material yang dapat menghambat
proses kerja.
5.2 Melepaskan/diskoneksi kabel motor drive(motor listrik).
5.2.1 Pastikan kontrol MCCB dari sistem pada posisi off/mati dengan cara: Matikan
breaker(MCCB) secara manual, pastikan lampu indicator R(red)yang ada di kontrol panel
telah mati, kemudian pastikan dengan alat ukur multi tester bahwa tegangan sudah 0
Volt.
5.2.2 Lakukan isolasi energi/Laksanakan prosedur pemasangan LOTO
5.2.3 Pasang Warning Tag pada panel/MCCB yang di matikan selama pekerjaan belum
selesai, ketika melakukan pekerjaan penggantian motor drive .
5.2.4 Buka cover terminal box motor induksi yang akan didiskoneksi, dengan menggunakan
peralatan kerja (obeng <+>/<-> atau kunci ring-pas), lakukan pengukuran kembali pada
terminal R,S,T yang terdapat pada terminal box motor induksi untuk memastikan tidak
ada arus induksi, kemudian putar baut scun kabel, dan kupas isolasi pada terminal kabel
jika ada
5.2.5 Keluarkan kabel dari terminal box motor listrik dengan hati-hati, jangan sampai tergores
dan bergesekan dengan lubang terminal motor listrik,
5.2.6 Pastikan semua kabel power sudah keluar semua dari terminal motor listrik
5.2.7 Posisikan kabel/ujung kabel power motor listrik pada area yang aman.
5.2.8 Sediakan kunci dan tools yang sesuai dengan baut yang menempel pada motor dan gear
box.
5.2.9 Pasang alat penyangga pada motor supaya motor tidak terjatu saat sedang melepas
baut.
5.2.10 Lepaskan semua baut yang menempel pada coupling antara motor dengan gear box
5.2.11 Lakukan dengan cara yang tepat dan hati-hati.
5.2.12 Setelah semua baut lepas pakai alat bantu chain block untuk menarik dan mengangkat
motor listrik.
5.2.13 Angkat motor listrik secara perlahan-lahan dan posisikan pada area yang aman.
5.2.14 Persiapakan motor listrik yang akan dijadikan sebagai pengganti
5.2.15 Pastikan motor dalam keadaam ready dan siap untuk dipasang.
5.2.16 Angkat motor listrik dengan menggunakan alat(chain block atau alat bantu lainnya) ke
arah mendekati gear box
5.2.17 Posisikan sedemikian rupa sehingga pas dengan joint coupling motor dengan gear box
5.2.18 Lakukan pekerjaan tersebut dengan sangat hati-hati dan dengan cara yang cepat.
 GAM/IK-FT/SPCT-
No Dokumen : ELC-08-REV.00
Revisi : 0
Tanggal : 22 Desember 2019
Halaman : 3 dari 3

INTRUKSI KERJA (IK)

5.2.19 Setelah motor listrik sudah berada pada posisi yang tepat, lakukan pemasangan baut
pada setiap sisi termasuk pada joint coupling motor dengan gear box.
5.2.20 Pastikan semua baut sudah terpasang
5.2.21 Kencangkan semua baut sesuai dengan torsi yang sudah di tentukan.
5.2.22 Pastikan motor dan gear box terpasang dalam keadaan balance.
5.2.23 Jika sudah selesai, buka terminal motor listrik untuk melakukan koneksi kabel power.
5.2.24 Lakukan continuity kabel dan pada terminal motor listrik.
5.2.25 Cek kembali kabel power yang akan dipasang, pastikan dalam keadaan baik dan tidak
ada arus listrik yang mengalir pada kabel
5.2.26 Masukkan kabel power ke dalam box terminal motor listrik dengan hati-hati.
5.2.27 Cek urutan phasa kabel, jangan sampai tertukar phasanya saat melakukan koneksi kabel
power
5.2.28 Pasang kabel pada terminal motor dengan hati-hati
5.2.29 Kencangkan dengan torsi yang tepat.
5.2.30 Pastikan semua sambungan kabel sudah aman
5.2.31 Lakukan continuity antar phasa, phasa dengan ground phasa dengan netral, netral
dengan grounding untuk menghindari adanya short
5.2.32 Pasang kembali tutup cover dari terminal box motor induksi.
5.2.33 Buka LO/TO jika semua pekerjaan sudah selesai dan sudah aman.
5.2.34 Hidupkan Kontrol Breaker (MCCB) dari sistem, untuk melakukan uji coba test running
untuk mengetahui nilai ampere dari motor induksi tersebut.
5.2.35 Pasanga LO/TO Matikan control Breaker(MCCB) dari sistem.
5.2.36 Rapikan tempat kerja.
5.2.37 Lepaskan LO/TO dan hidupkan kembali(unit ready di gunakan)
5.2.38 Hindari semaksimal mungkin terjadinya kesalahan prosedur kerja, akibat kesalahan
prosedur kerja/kecerobohan bisa mengakibatkan kecelakaan kerja.
5.2.39 Bekerja dengan menyadari pentingnya budaya safety.

6. KETERANGAN / LAMPIRAN
6.1 -
