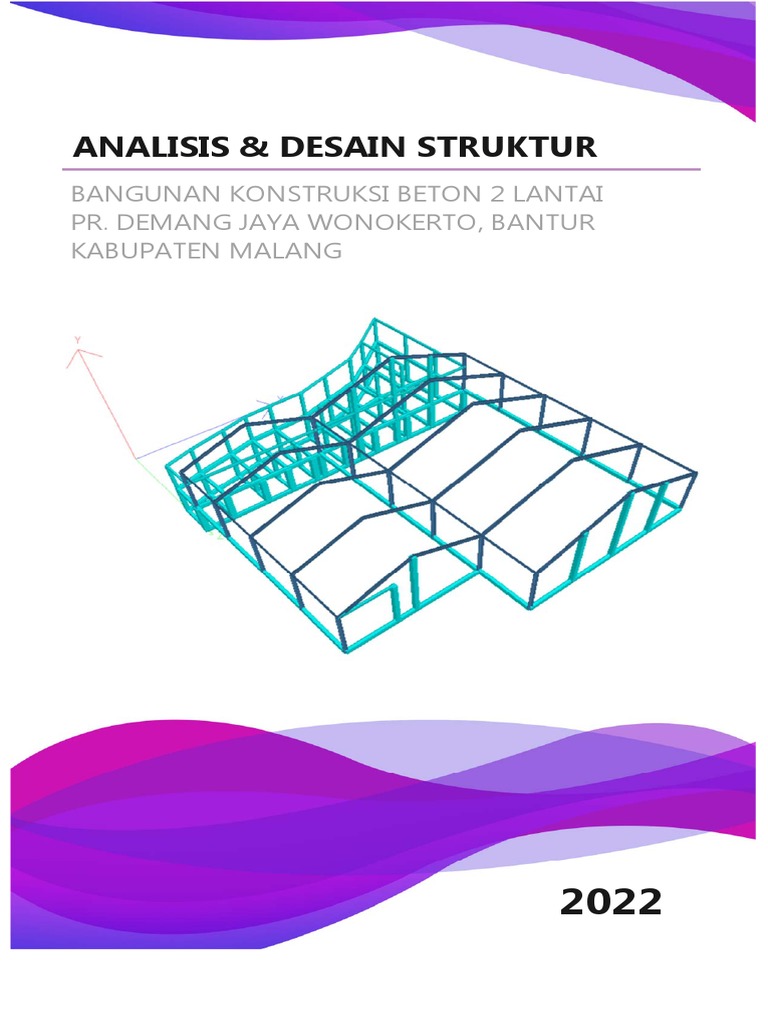

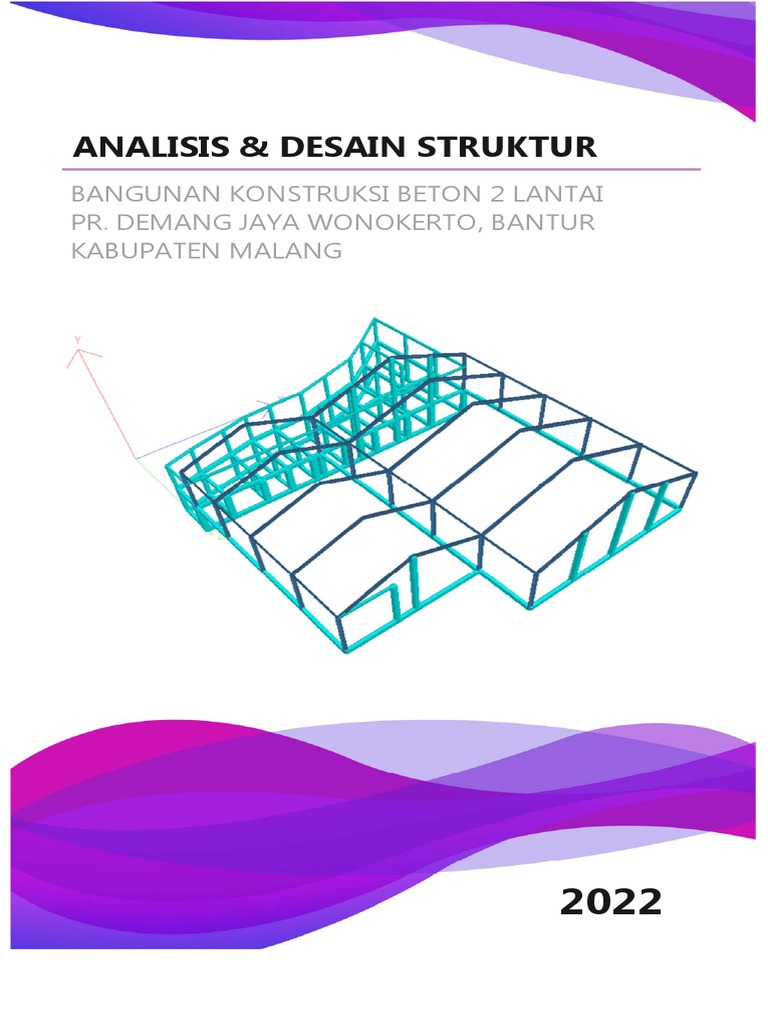

2022
ANALISIS STRUKTUR PR. DEMANG JAYA
PENDAHULUAN
ANALISIS STRUKTUR
BANGUNAN BETON BERTULANG
I. Pendahuluan
Rencana konstruksi bangunan beton bertulang ini terdiri dari 2 lantai. Bentuk bangunan
menyerupai persegi, mempunyai ukuran utama 45,50 m x 55,70 m, dimana
diperuntukkan untuk bangunan Pabrik 2 Lantai
.
II. Konsep Perencanaan Struktur
II.5.1. Umum
Analisa pengaruh beban vertikal ditinjau dalam model struktur tiga dimensi.
III.2.1. Asumsi
Struktur utama dihitung sebagai “open frame” tiga dimensi dengan bantuan
program STAADPRO. Struktur “open frame” ini ditumpu dengan perletakan jepit
pada lantai dasar karena pelat diasumsikan sebagai pelat dua arah, maka
beban gravitasi dari pelat ditransfer sebagai beban garis ke balok anak. Dari
balok anak, beban kemudian ditransfer ke balok utama sebagai beban terpusat.
Dinding-dinding diperhitungkan sebagai beban garis.
III.2.3 Penulangan
III.2.3.1 Balok
Penulangan lentur balok dihitung secara manual berdasarkan hasil/
output program Staad Pro. Gaya geser dari balok dengan daktilitas
terbatas dihitung menurut persamaan berikut :
Vu, b = 1.05 (VD,b + VL,b 4.0/K VE,b)
dimana :
VD,b = gaya geser balok akibat beban mati terfaktor
VL,b = gaya geser balik akibat beban hidup terfaktor
VE,b = gaya geser balok akibat beban gempa terfaktor
K = faktor jenis struktur (K > 2)
III.2.3.2 Kolom
Penulangan longitudinal dan geser dari kolom juga dilakukan dengan
bantuan program Ms. Excell dari Ms. Excell adalah jumlah luas
tulangan untuk kolom yang dibutuhkan. Perhitungan tulangan untuk
kolom ini juga didasarkan pada teori daktilitas terbatas. Momen lentur
yang digunakan untuk mencari jumlah tulangan dihitung menurut
persamaan dibawah ini :
ANALISIS STRUKTUR
Mu, k = 1.05 (MD, k + ML,k wd NE, k)
dimana :
MD, k = Momen balok akibat beban mati terfaktor
ML, k = Momen balok akibat beban hidup terfaktor
NE, k = gaya aksial balok akibat beban gempa terfaktor
wd = faktor pembebanan dinamis
IV. Pondasi
*******
ANALISIS STRUKTUR
ANALISIS STRUKTUR PR. DEMANG JAYA
I. Pemodelan Struktur
Struktur Bangunan 1 lantai, dimodelkan sebagai struktur Open Frame (Struktur Rangka
Pemikul Momen). Dimana struktur terdiri atas rangka yang tersusun atas balok dan
kolom yang menyangga beban dinding, pelat lantai dan beban dari atap.
Balok struktur
Kolom struktur
ANALISIS STRUKTUR
I.2. Pemodelan Kolom Struktur
Kolom struktur dimodelkan dengan elemen frame biasa dengan dimensi dan material
sesuai dengan yang tercantum dalam gambar rencana.
Adapun frame section kolom tersebut berdimensi utama K 60 x 60 cm2 dan 40 x 40
cm2 dan 30 x 30 cm2:
ANALISIS STRUKTUR
II. Pemodelan Pembebanan
II.1. Pemodelan Beban
Nilai beban hidup pelat sebesar 250 kg/m2 didistribusikan ke seluruh pelat lantai dalam
bentuk beban merata (shell load), sedangkan untuk beban seperti tampak pada
diagram grafis berikut ini :
ANALISIS STRUKTUR
III.2. Output Bending Moment Diagram
Output BMD dapat dilihat pada gambar berikut ini :
Gambar – BMD
Gambar – SFD
ANALISIS STRUKTUR
III.4. Output Normal Force Diagram
Output NFD dapat dilihat pada gambar berikut ini :
Gambar – NFD
ANALISIS STRUKTUR
ANALISIS STRUKTUR PR. DEMANG JAYA
BAHAN STRUKTUR
Kuat tekan beton, fc ' = 24,5 MPa
Tegangan leleh baja (deform) untuk tulangan lentur, fy = 420 MPa
Tegangan leleh baja (polos) untuk tulangan geser, fy = 240 MPa
DIMENSI BALOK
Lebar balok b= 300 mm
Tinggi balok h= 500 mm
Diameter tulangan (deform) yang digunakan, D= 16 mm
Diameter sengkang (polos) yang digunakan, = 10 mm
Tebal bersih selimut beton, ts = 25 mm
MOMEN DAN GAYA GESER RENCANA
+
Momen rencana positif akibat beban terfaktor, Mu = 113,150 kNm
-
Momen rencana negatif akibat beban terfaktor, Mu = 51,369 kNm
Gaya geser rencana akibat beban terfaktor, Vu = 95,604 kN
B. PERHITUNGAN TULANGAN
+
Momen positif nominal rencana, Mn = Mu / = 141,438 kNm
Diperkirakan jarak pusat tulangan lentur ke sisi beton, d' = 60 mm
Tinggi efektif balok, d = h - d' = 440,00 mm
6 2
Faktor tahanan momen, Rn = Mn * 10 / ( b * d ) = 2,4352
Rn < Rmax (OK)
Rasio tulangan yang diperlukan :
= 0.85 * fc’ / fy * [ 1 - * [1 – 2 * Rn / ( 0.85 * fc’ ) ] = 0,00618
Rasio tulangan minimum, min = fc' / ( 4 * fy ) = 0,00295
Rasio tulangan minimum, min = 1.4 / fy = 0,00333
Rasio tulangan yang digunakan, = 0,00618
Luas tulangan yang diperlukan, As = * b * d = 816 mm2
2
Jumlah tulangan yang diperlukan, n = As / ( / 4 * D ) = 4,060
Digunakan tulangan, 5 D 16
2
Luas tulangan terpakai, As = n * / 4 * D = 1005 mm2
Jumlah baris tulangan, n b = n / ns = 1,67
nb < 3 (OK)
Baris Jumlah Jarak Juml. Jarak
ke ni yi ni * yi
1 3 43,00 129,00
2 2 84,00 168,00
3 0 0,00 0,00
n= 5 ni * yi ] = 297
Letak titik berat tulangan, d' = [ ni * yi ] / n = 59,40 mm
59,40 < 60 perkiraan d' (OK)
Tinggi efektif balok, d = h - d' = 440,60 mm
a = As * fy / ( 0.85 * fc' * b ) = 67,584 mm
Momen nominal, Mn = As * fy * ( d - a / 2 ) * 10-6 = 171,767 kNm
Tahanan momen balok, * Mn = 137,413 kNm
+
Syarat : * Mn ≥ Mu
137,413 > 113,150 AMAN (OK)
B. TULANGAN TEKAN
Luas tulangan yang diperlukan, As' = 0,6 * As = 490 mm2
2
Jumlah tulangan yang diperlukan, n = As / ( / 4 * D ) = 2,436
Digunakan tulangan, 4 D 16
2
Luas tulangan terpakai, As = n * / 4 * D = 804 mm2
Jumlah baris tulangan, n b = n / ns = 1,33
2. TULANGAN MOMEN NEGATIF
-
Momen negatif nominal rencana, Mn = Mu / = 64,211 kNm
Diperkirakan jarak pusat tulangan lentur ke sisi beton, d' = 45 mm
Tinggi efektif balok, d = h - d' = 455,00 mm
6 2
Faktor tahanan momen, Rn = Mn * 10 / ( b * d ) = 1,0339
Rn < Rmax (OK)
Rasio tulangan yang diperlukan :
= 0.85 * fc’ / fy * [ 1 - * [1 – 2 * Rn / ( 0.85 * fc’ ) ] = 0,00253
Rasio tulangan minimum, min = fc' / ( 4 * fy ) = 0,00295
Rasio tulangan minimum, min = 1.4 / fy = 0,00333
Rasio tulangan yang digunakan, = 0,00333
Luas tulangan yang diperlukan, As = * b * d = 455 mm2
2
Jumlah tulangan yang diperlukan, n = As / ( / 4 * D ) = 2,263
Digunakan tulangan, 3 D 16
2
Luas tulangan terpakai, As = n * / 4 * D = 603 mm2
Jumlah baris tulangan, n b = n / ns = 1,00
nb < 3 (OK)
3. TULANGAN GESER
25
300
500
25
300
500
25
Gambar Detail Penulangan
300
BAHAN STRUKTUR
Kuat tekan beton, fc ' = 24,5 MPa
Tegangan leleh baja (deform) untuk tulangan lentur, fy = 420 MPa
Tegangan leleh baja (polos) untuk tulangan geser, fy = 240 MPa
DIMENSI BALOK
Lebar balok b= 300 mm
Tinggi balok h= 500 mm
Diameter tulangan (deform) yang digunakan, D= 16 mm
Diameter sengkang (polos) yang digunakan, = 10 mm
Tebal bersih selimut beton, ts = 25 mm
Mn = Mu / f =
+
Momen positif nominal rencana, 150,705 kNm
Diperkirakan jarak pusat tulangan lentur ke sisi beton, d' = 60 mm
Tinggi efektif balok, d = h - d' = 440,00 mm
6 2
Faktor tahanan momen, Rn = Mn * 10 / ( b * d ) = 2,5948
Rn < Rmax → (OK)
Rasio tulangan yang diperlukan :
r = 0.85 * fc’ / fy * [ 1 - * [1 – 2 * Rn / ( 0.85 * fc’ ) ] = 0,00662
Rasio tulangan minimum, rmin = fc' / ( 4 * fy ) = 0,00295
Rasio tulangan minimum, rmin = 1.4 / fy = 0,00333
Rasio tulangan yang digunakan, → r= 0,00662
Luas tulangan yang diperlukan, As = r * b * d = 874 mm2
Jumlah tulangan yang diperlukan, n = As / ( p / 4 * D ) =
2
4,346
Digunakan tulangan, 5 D 16
Luas tulangan terpakai, As = n * p / 4 * D = 2
1005 mm2
Jumlah baris tulangan, nb = n / n s = 1,67
nb < 3 → (OK)
Baris Jumlah Jarak Juml. Jarak
ke ni yi ni * yi
1 3 43,00 129,00
2 2 84,00 168,00
3 0 0,00 0,00
n= 5 S [ ni * yi ] = 297
Letak titik berat tulangan, → d' = S [ ni * yi ] / n = 59,40 mm
59,40 < 60 → perkiraan d' (OK)
Tinggi efektif balok, d = h - d' = 440,60 mm
a = As * fy / ( 0.85 * fc' * b ) = 67,584 mm
Momen nominal, Mn = As * fy * ( d - a / 2 ) * 10-6 = 171,767 kNm
Tahanan momen balok, f * Mn = 137,413 kNm
Syarat : f * Mn ≥ Mu +
B. TULANGAN TEKAN
Luas tulangan yang diperlukan, As' = 0,6 * As = 524 mm2
n = As / ( p / 4 * D ) =
2
Jumlah tulangan yang diperlukan, 2,608
Digunakan tulangan, 3 D 16
Luas tulangan terpakai, As = n * p / 4 * D =
2
603 mm2
Jumlah baris tulangan, nb = n / n s = 1,00
B. TULANGAN TEKAN
Luas tulangan yang diperlukan, As' = 0,6 * As = 338 mm2
Jumlah tulangan yang diperlukan, n = As / ( p / 4 * D ) =
2
1,680
Digunakan tulangan, 2 D 16
Luas tulangan terpakai, As = n * p / 4 * D =
2
402 mm2
Jumlah baris tulangan, nb = n / n s = 0,67
3. TULANGAN GESER
25
300
500
25
300
500
25
300
Gambar Detail Penulangan Balok
BAHAN STRUKTUR
Kuat tekan beton, fc ' = 24,5 MPa
Tegangan leleh baja (deform) untuk tulangan lentur, fy = 420 MPa
Tegangan leleh baja (polos) untuk tulangan geser, fy = 240 MPa
DIMENSI BALOK
Lebar balok b= 150 mm
Tinggi balok h= 300 mm
Diameter tulangan (deform) yang digunakan, D= 13 mm
Diameter sengkang (polos) yang digunakan, = 8 mm
Tebal bersih selimut beton, ts = 20 mm
Mn = Mu / f =
+
Momen positif nominal rencana, 56,813 kNm
Diperkirakan jarak pusat tulangan lentur ke sisi beton, d' = 50 mm
Tinggi efektif balok, d = h - d' = 250,00 mm
6 2
Faktor tahanan momen, Rn = Mn * 10 / ( b * d ) = 6,0600
Rn < Rmax → (OK)
Rasio tulangan yang diperlukan :
r = 0.85 * fc’ / fy * [ 1 - * [1 – 2 * Rn / ( 0.85 * fc’ ) ] = 0,01753
Rasio tulangan minimum, rmin = fc' / ( 4 * fy ) = 0,00295
Rasio tulangan minimum, rmin = 1.4 / fy = 0,00333
Rasio tulangan yang digunakan, → r= 0,01753
Luas tulangan yang diperlukan, As = r * b * d = 657 mm2
Jumlah tulangan yang diperlukan, n = As / ( p / 4 * D ) =
2
4,952
Digunakan tulangan, 5 D 13
Luas tulangan terpakai, As = n * p / 4 * D = 2
664 mm2
Jumlah baris tulangan, nb = n / n s = 1,67
nb < 3 → (OK)
Baris Jumlah Jarak Juml. Jarak
ke ni yi ni * yi
1 3 34,50 103,50
2 2 72,50 145,00
3 0 0,00 0,00
n= 5 S [ ni * yi ] = 248,5
Letak titik berat tulangan, → d' = S [ ni * yi ] / n = 49,70 mm
49,70 < 50 → perkiraan d' (OK)
Tinggi efektif balok, d = h - d' = 250,30 mm
a = As * fy / ( 0.85 * fc' * b ) = 89,232 mm
Momen nominal, Mn = As * fy * ( d - a / 2 ) * 10-6 = 57,332 kNm
Tahanan momen balok, f * Mn = 45,866 kNm
Syarat : f * Mn ≥ Mu +
B. TULANGAN TEKAN
Luas tulangan yang diperlukan, As' = 0,6 * As = 394 mm2
n = As / ( p / 4 * D ) =
2
Jumlah tulangan yang diperlukan, 2,971
Digunakan tulangan, 3 D 13
Luas tulangan terpakai, As = n * p / 4 * D =
2
398 mm2
Jumlah baris tulangan, nb = n / n s = 1,00
B. TULANGAN TEKAN
Luas tulangan yang diperlukan, As' = 0,6 * As = 151 mm2
Jumlah tulangan yang diperlukan, n = As / ( p / 4 * D ) =
2
1,140
Digunakan tulangan, 2 D 13
Luas tulangan terpakai, As = n * p / 4 * D =
2
265 mm2
Jumlah baris tulangan, nb = n / n s = 0,67
3. TULANGAN GESER
20
150
300
20
150
300
20
150
Gambar Detail Penulangan Balok
Diketahui :
Tinggi kolom : 4 m
Pnmpng sb.2 : 600 mm
(h) : 0,6 m 4 m
Pnmpng sb.3 : 600 mm
(b) : 0,6 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 575 mm
Y : 300 mm
Ag : 360000 mm2 600 mm
Asst : 3600 mm2 (1%.Ag) (sb.2)
As = As' : 1800 mm2 (0,50.Asst)
600 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,60 x 0,216
= 0,01 m4
A = b.h
= 0,6 x 0,6
= 0,36 m2
r = Iy
A
= 0,17 m
k.l / r = 11,55
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 575
600 + 420
= 338,2353
ab = 0,85 x 338
= 287,5
fs' = ( 338,2353 - 25 ) x 600
338,24
= 555,65 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 756 kN
Pnb' = Cc + Cs - Ts
= 3554,828 kN
Ts = As . fs . 10-3
= 0 kN
Pnb' = Cc + Cs - Ts
= 6825,446 kN
Ts = As . fs . 10-3
= 231,4286 kN
Pnb' = Cc + Cs - Ts
= 5516,324 kN
Ts = As . fs . 10-3
= 756 kN
Pnb' = Cc + Cs - Ts
= 2117,903 kN
Ts = As . fs . 10-3
= 756 kN
Pnb' = Cc + Cs - Ts
= 1040,209 kN
Mn = As . fy . (d - a/2) . 10-6
= 411,8294 kNm
Pn = 0 kN
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 4 m
Pnmpng sb.2 : 600 mm
(h) : 0,6 m 4 m
Pnmpng sb.3 : 600 mm
(b) : 0,6 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 575 mm
Y : 300 mm
Ag : 360000 mm2 600 mm
Asst : 7200 mm2 (2%.Ag)
As = As' : 3600 mm2 (0,50.Asst)
600 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,60 x 0,216
= 0,01 m4
A = b.h
= 0,6 x 0,6
= 0,36 m2
r = Iy
A
= 0,17 m
k.l / r = 11,55
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 575
600 + 420
= 338,2353
ab = 0,85 x 338
= 287,5
fs' = ( 338,2353 - 25 ) x 600
338,24
= 555,65 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 1512 kN
Pnb' = Cc + Cs - Ts
= 3517,343 kN
Ts = As . fs . 10-3
= 0 kN
Pnb' = Cc + Cs - Ts
= 7543,961 kN
Ts = As . fs . 10-3
= 462,8571 kN
Pnb' = Cc + Cs - Ts
= 6003,41 kN
Ts = As . fs . 10-3
= 1512 kN
Pnb' = Cc + Cs - Ts
= 2080,418 kN
Ts = As . fs . 10-3
= 1512 kN
Pnb' = Cc + Cs - Ts
= 1002,724 kN
Mn = As . fy . (d - a/2) . 10-6
= 777,9176 kNm
Pn = 0 kN
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 4 m
Pnmpng sb.2 : 600 mm
(h) : 0,6 m 4 m
Pnmpng sb.3 : 600 mm
(b) : 0,6 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 575 mm
Y : 300 mm
Ag : 360000 mm2 600 mm
Asst : 10800 mm2 (3%.Ag)
As = As' : 5400 mm2 (0,50.Asst)
600 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,60 x 0,216
= 0,01 m4
A = b.h
= 0,6 x 0,6
= 0,36 m2
r = Iy
A
= 0,17 m
k.l / r = 11,55
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 575
600 + 420
= 338,2353
ab = 0,85 x 338
= 287,5
fs' = ( 338,2353 - 25 ) x 600
338,24
= 555,65 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 2268 kN
Pnb' = Cc + Cs - Ts
= 3479,858 kN
Ts = As . fs . 10-3
= 0 kN
Pnb' = Cc + Cs - Ts
= 8262,476 kN
Ts = As . fs . 10-3
= 694,2857 kN
Pnb' = Cc + Cs - Ts
= 6490,497 kN
Ts = As . fs . 10-3
= 2268 kN
Pnb' = Cc + Cs - Ts
= 2042,933 kN
Ts = As . fs . 10-3
= 2268 kN
Pnb' = Cc + Cs - Ts
= 965,2388 kN
Mn = As . fy . (d - a/2) . 10-6
= 1098,265 kNm
Pn = 0 kN
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 4 m
Pnmpng sb.2 : 600 mm
(h) : 0,6 m 4 m
Pnmpng sb.3 : 600 mm
(b) : 0,6 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 575 mm
Y : 300 mm
Ag : 360000 mm2 600 mm
Asst : 14400 mm2 (4%.Ag)
As = As' : 7200 mm2 (0,50.Asst)
600 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,60 x 0,216
= 0,01 m4
A = b.h
= 0,6 x 0,6
= 0,36 m2
r = Iy
A
= 0,17 m
k.l / r = 11,55
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 575
600 + 420
= 338,2353
ab = 0,85 x 338
= 287,5
fs' = ( 338,2353 - 25 ) x 600
338,24
= 555,65 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 3024 kN
Pnb' = Cc + Cs - Ts
= 3442,373 kN
Ts = As . fs . 10-3
= 0 kN
Pnb' = Cc + Cs - Ts
= 8980,991 kN
Ts = As . fs . 10-3
= 925,7143 kN
Pnb' = Cc + Cs - Ts
= 6977,583 kN
Ts = As . fs . 10-3
= 3024 kN
Pnb' = Cc + Cs - Ts
= 2005,448 kN
Ts = As . fs . 10-3
= 3024 kN
Pnb' = Cc + Cs - Ts
= 927,7538 kN
Mn = As . fy . (d - a/2) . 10-6
= 1372,871 kNm
Pn = 0 kN
Tabel hasil perhitungan Mn dan Pn :
12.000
10.000
Pn (kN)
8.000 1%
2%
6.000 3%
4%
4.000
2.000
0
0 500 1.000 1.500 2.000 2.500
Mn (kNm)
Penulangan Kolom Biaxial
• Diketahui :
data output STAADPRO
Pu : 219,517 kN
Mu.x : 14,995 kNm
Mu.y : 64,497 kNm Diagram Interaksi Kolom
14.000
Data Kolom :
f'c : 24,5 MPa 12.000
fy : 420 MPa
10.000
h : 600 mm
1%
Pn (kN)
b : 600 mm
8.000 2%
Ag : 360000 mm2
3%
6.000
• Penyelesaian : 4%
Mn.y = 64,50 0
0,65 0 1.000 2.000 3.000
= 99,23 kNm Mn (kNm)
Pn = 219,52
0,65
= 337,72 kNm
Momen uniaksial ekuivalen yang diperlukan berdasarkan momen terhadap sumbu x (Mo.x) karena momen yang
terbesar adalah Mn.x sehingga digunakan Mo.x sehingga digunakan Mo.x untuk perencanaan.
Data Mo.x dan Pn selanjutnya dimasukkan ke dalam grafik dan diperhatikan posisinya
Karena posisinya dibawah 1%, maka digunakan As total = 1% . Ag
As.tot. = r x Ag
= 3600 mm2
Diameter tul. = 16 mm
• Penyelesaian :
xb = 3600 x 575
3600 + 420
= 514,92537
ab = 0,85 x 514,925
= 437,68657
fs' = ( 514,92537 - 25 ) x 600
515
= 570,87 MPa
> 420 MPa (dipakai fs'!!)
fs' dipakai = 420 MPa
Ts = As . fy . 10-3
= 756 kN
Pnb' = Cc + Cs - Ts
= 5431,4087 kN
Nu = 219,52 kN
Vu = 28,585 kN
Vu / f = 47,64 kN f 10 - 150
fy' = 240 Mpa
Vc = 297,01 kN
1/2 Vc = 148,50 kN
> 47,64 kN (Perlu tul.Geser!!)
Diamtr.sgkg. = 10 mm 8 D 16
Av = 157 mm2
S dipakai = 150 mm
*****
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 4 m
Pnmpng sb.2 : 400 mm
(h) : 0,4 m 4 m
Pnmpng sb.3 : 400 mm
(b) : 0,4 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 375 mm
Y : 200 mm
Ag : 160000 mm2 400 mm
Asst : 1600 mm2 (1%.Ag) (sb.2)
As = As' : 800 mm2 (0,50.Asst)
400 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,40 x 0,064
= 0,00 m4
A = b.h
= 0,4 x 0,4
= 0,16 m2
r = Iy
A
= 0,12 m
k.l / r = 17,32
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 375
600 + 420
= 220,5882
ab = 0,85 x 221
= 187,5
fs' = ( 220,5882 - 25 ) x 600
220,59
= 532,00 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 336 kN
Pnb' = Cc + Cs - Ts
= 1545,215 kN
Ts = As . fs . 10-3
= 0 kN
Pnb' = Cc + Cs - Ts
= 2974,528 kN
Ts = As . fs . 10-3
= 102,8571 kN
Pnb' = Cc + Cs - Ts
= 2403,108 kN
Ts = As . fs . 10-3
= 336 kN
Pnb' = Cc + Cs - Ts
= 920,465 kN
Ts = As . fs . 10-3
= 336 kN
Pnb' = Cc + Cs - Ts
= 414,5692 kN
Mn = As . fy . (d - a/2) . 10-6
= 119,2235 kNm
Pn = 0 kN
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 4 m
Pnmpng sb.2 : 400 mm
(h) : 0,4 m 4 m
Pnmpng sb.3 : 400 mm
(b) : 0,4 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 375 mm
Y : 200 mm
Ag : 160000 mm2 400 mm
Asst : 3200 mm2 (2%.Ag)
As = As' : 1600 mm2 (0,50.Asst)
400 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,40 x 0,064
= 0,00 m4
A = b.h
= 0,4 x 0,4
= 0,16 m2
r = Iy
A
= 0,12 m
k.l / r = 17,32
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 375
600 + 420
= 220,5882
ab = 0,85 x 221
= 187,5
fs' = ( 220,5882 - 25 ) x 600
220,59
= 532,00 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 672 kN
Pnb' = Cc + Cs - Ts
= 1528,555 kN
Ts = As . fs . 10-3
= 0 kN
Pnb' = Cc + Cs - Ts
= 3293,868 kN
Ts = As . fs . 10-3
= 205,7143 kN
Pnb' = Cc + Cs - Ts
= 2619,591 kN
Ts = As . fs . 10-3
= 672 kN
Pnb' = Cc + Cs - Ts
= 903,805 kN
Ts = As . fs . 10-3
= 672 kN
Pnb' = Cc + Cs - Ts
= 360,5758 kN
Mn = As . fy . (d - a/2) . 10-6
= 224,8941 kNm
Pn = 0 kN
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 4 m
Pnmpng sb.2 : 400 mm
(h) : 0,4 m 4 m
Pnmpng sb.3 : 400 mm
(b) : 0,4 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 375 mm
Y : 200 mm
Ag : 160000 mm2 400 mm
Asst : 4800 mm2 (3%.Ag)
As = As' : 2400 mm2 (0,50.Asst)
400 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,40 x 0,064
= 0,00 m4
A = b.h
= 0,4 x 0,4
= 0,16 m2
r = Iy
A
= 0,12 m
k.l / r = 17,32
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 375
600 + 420
= 220,5882
ab = 0,85 x 221
= 187,5
fs' = ( 220,5882 - 25 ) x 600
220,59
= 532,00 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 1008 kN
Pnb' = Cc + Cs - Ts
= 1511,895 kN
Ts = As . fs . 10-3
= 0 kN
Pnb' = Cc + Cs - Ts
= 3613,208 kN
Ts = As . fs . 10-3
= 308,5714 kN
Pnb' = Cc + Cs - Ts
= 2836,074 kN
Ts = As . fs . 10-3
= 1008 kN
Pnb' = Cc + Cs - Ts
= 887,145 kN
Ts = As . fs . 10-3
= 1008 kN
Pnb' = Cc + Cs - Ts
= 306,5825 kN
Mn = As . fy . (d - a/2) . 10-6
= 317,0118 kNm
Pn = 0 kN
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 4 m
Pnmpng sb.2 : 400 mm
(h) : 0,4 m 4 m
Pnmpng sb.3 : 400 mm
(b) : 0,4 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 375 mm
Y : 200 mm
Ag : 160000 mm2 400 mm
Asst : 6400 mm2 (4%.Ag)
As = As' : 3200 mm2 (0,50.Asst)
400 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,40 x 0,064
= 0,00 m4
A = b.h
= 0,4 x 0,4
= 0,16 m2
r = Iy
A
= 0,12 m
k.l / r = 17,32
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 375
600 + 420
= 220,5882
ab = 0,85 x 221
= 187,5
fs' = ( 220,5882 - 25 ) x 600
220,59
= 532,00 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 1344 kN
Pnb' = Cc + Cs - Ts
= 1495,235 kN
Ts = As . fs . 10-3
= 0 kN
Pnb' = Cc + Cs - Ts
= 3932,548 kN
Ts = As . fs . 10-3
= 411,4286 kN
Pnb' = Cc + Cs - Ts
= 3052,556 kN
Ts = As . fs . 10-3
= 1344 kN
Pnb' = Cc + Cs - Ts
= 870,485 kN
Ts = As . fs . 10-3
= 1344 kN
Pnb' = Cc + Cs - Ts
= 252,5892 kN
Mn = As . fy . (d - a/2) . 10-6
= 395,5765 kNm
Pn = 0 kN
Tabel hasil perhitungan Mn dan Pn :
6.000
5.000
Pn (kN)
4.000 1%
2%
3.000 3%
4%
2.000
1.000
0
0 100 200 300 400 500 600 700
Mn (kNm)
Penulangan Kolom Biaxial
• Diketahui :
data output STAADPRO
Pu : 318,118 kN
Mu.x : 10,712 kNm
Mu.y : 75,763 kNm Diagram Interaksi Kolom
7.000
Data Kolom :
f'c : 24,5 MPa 6.000
fy : 420 MPa
5.000
h : 400 mm
1%
Pn (kN)
b : 400 mm
4.000 2%
Ag : 160000 mm2
3%
3.000
• Penyelesaian : 4%
Mn.y = 75,76 0
0,65 0 200 400 600 800
= 116,56 kNm Mn (kNm)
Pn = 318,12
0,65
= 489,41 kNm
Momen uniaksial ekuivalen yang diperlukan berdasarkan momen terhadap sumbu x (Mo.x) karena momen yang
terbesar adalah Mn.x sehingga digunakan Mo.x sehingga digunakan Mo.x untuk perencanaan.
Data Mo.x dan Pn selanjutnya dimasukkan ke dalam grafik dan diperhatikan posisinya
Karena posisinya dibawah 1%, maka digunakan As total = 1% . Ag
As.tot. = r x Ag
= 1600 mm2
Diameter tul. = 16 mm
• Penyelesaian :
xb = 1600 x 375
1600 + 420
= 297,0297
ab = 0,85 x 297,03
= 252,47525
fs' = ( 297,0297 - 25 ) x 600
297
= 549,50 MPa
> 420 MPa (dipakai fs'!!)
fs' dipakai = 420 MPa
Ts = As . fy . 10-3
= 336 kN
Pnb' = Cc + Cs - Ts
= 2086,4588 kN
Nu = 318,12 kN
Vu = 31,474 kN
Vu / f = 52,46 kN f 10 - 150
fy' = 240 Mpa
Vc = 141,32 kN
1/2 Vc = 70,66 kN
> 52,46 kN (Perlu tul.Geser!!)
Diamtr.sgkg. = 10 mm 8 D 16
Av = 157 mm2
S dipakai = 150 mm
*****
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 3 m
Pnmpng sb.2 : 300 mm
(h) : 0,3 m 3 m
Pnmpng sb.3 : 300 mm
(b) : 0,3 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 275 mm
Y : 150 mm
Ag : 90000 mm2 300 mm
Asst : 900 mm2 (1%.Ag) (sb.2)
As = As' : 450 mm2 (0,50.Asst)
300 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,30 x 0,027
= 0,00 m4
A = b.h
= 0,3 x 0,3
= 0,09 m2
r = Iy
A
= 0,09 m
k.l / r = 17,32
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 275
600 + 420
= 161,7647
ab = 0,85 x 162
= 137,5
fs' = ( 161,7647 - 25 ) x 600
161,76
= 507,27 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 189 kN
Pnb' = Cc + Cs - Ts
= 849,66 kN
Ts = As . fs . 10-3
= 5,58E-14 kN
Pnb' = Cc + Cs - Ts
= 1639,982 kN
Ts = As . fs . 10-3
= 57,85714 kN
Pnb' = Cc + Cs - Ts
= 1324,415 kN
Ts = As . fs . 10-3
= 189 kN
Pnb' = Cc + Cs - Ts
= 506,0475 kN
Ts = As . fs . 10-3
= 189 kN
Pnb' = Cc + Cs - Ts
= 190,2472 kN
Mn = As . fy . (d - a/2) . 10-6
= 49,11618 kNm
Pn = 0 kN
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 3 m
Pnmpng sb.2 : 300 mm
(h) : 0,3 m 3 m
Pnmpng sb.3 : 300 mm
(b) : 0,3 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 275 mm
Y : 150 mm
Ag : 90000 mm2 300 mm
Asst : 1800 mm2 (2%.Ag)
As = As' : 900 mm2 (0,50.Asst)
300 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,30 x 0,027
= 0,00 m4
A = b.h
= 0,3 x 0,3
= 0,09 m2
r = Iy
A
= 0,09 m
k.l / r = 17,32
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 275
600 + 420
= 161,7647
ab = 0,85 x 162
= 137,5
fs' = ( 161,7647 - 25 ) x 600
161,76
= 507,27 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 378 kN
Pnb' = Cc + Cs - Ts
= 840,2888 kN
Ts = As . fs . 10-3
= 1,12E-13 kN
Pnb' = Cc + Cs - Ts
= 1819,611 kN
Ts = As . fs . 10-3
= 115,7143 kN
Pnb' = Cc + Cs - Ts
= 1446,187 kN
Ts = As . fs . 10-3
= 378 kN
Pnb' = Cc + Cs - Ts
= 496,6763 kN
Ts = As . fs . 10-3
= 378 kN
Pnb' = Cc + Cs - Ts
= 122,7851 kN
Mn = As . fy . (d - a/2) . 10-6
= 92,51471 kNm
Pn = 0 kN
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 3 m
Pnmpng sb.2 : 300 mm
(h) : 0,3 m 3 m
Pnmpng sb.3 : 300 mm
(b) : 0,3 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 275 mm
Y : 150 mm
Ag : 90000 mm2 300 mm
Asst : 2700 mm2 (3%.Ag)
As = As' : 1350 mm2 (0,50.Asst)
300 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,30 x 0,027
= 0,00 m4
A = b.h
= 0,3 x 0,3
= 0,09 m2
r = Iy
A
= 0,09 m
k.l / r = 17,32
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 275
600 + 420
= 161,7647
ab = 0,85 x 162
= 137,5
fs' = ( 161,7647 - 25 ) x 600
161,76
= 507,27 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 567 kN
Pnb' = Cc + Cs - Ts
= 830,9175 kN
Ts = As . fs . 10-3
= 1,67E-13 kN
Pnb' = Cc + Cs - Ts
= 1999,239 kN
Ts = As . fs . 10-3
= 173,5714 kN
Pnb' = Cc + Cs - Ts
= 1567,959 kN
Ts = As . fs . 10-3
= 567 kN
Pnb' = Cc + Cs - Ts
= 487,305 kN
Ts = As . fs . 10-3
= 567 kN
Pnb' = Cc + Cs - Ts
= 55,3229 kN
Mn = As . fy . (d - a/2) . 10-6
= 130,1956 kNm
Pn = 0 kN
Analisis dan Desain Struktur Kolom
Diketahui :
Tinggi kolom : 3 m
Pnmpng sb.2 : 300 mm
(h) : 0,3 m 3 m
Pnmpng sb.3 : 300 mm
(b) : 0,3 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 275 mm
Y : 150 mm
Ag : 90000 mm2 300 mm
Asst : 3600 mm2 (4%.Ag)
As = As' : 1800 mm2 (0,50.Asst)
300 mm
Penampang
Cek Kelangsingan kolom :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,30 x 0,027
= 0,00 m4
A = b.h
= 0,3 x 0,3
= 0,09 m2
r = Iy
A
= 0,09 m
k.l / r = 17,32
< 22 (Dimensi OK!!)
b. Kondisi Balance
xb = 600 x 275
600 + 420
= 161,7647
ab = 0,85 x 162
= 137,5
fs' = ( 161,7647 - 25 ) x 600
161,76
= 507,27 MPa
> 420 MPa (dipakai fs'!!)
fs' = 420 MPa
Ts = As . fy . 10-3
= 756 kN
Pnb' = Cc + Cs - Ts
= 821,5463 kN
Ts = As . fs . 10-3
= 2,23E-13 kN
Pnb' = Cc + Cs - Ts
= 2178,868 kN
Ts = As . fs . 10-3
= 231,4286 kN
Pnb' = Cc + Cs - Ts
= 1689,73 kN
Ts = As . fs . 10-3
= 756 kN
Pnb' = Cc + Cs - Ts
= 477,9338 kN
Ts = As . fs . 10-3
= 756 kN
Pnb' = Cc + Cs - Ts
= -12,13926 kN
Mn = As . fy . (d - a/2) . 10-6
= 162,1588 kNm
Pn = 0 kN
Tabel hasil perhitungan Mn dan Pn :
3.000
2.500
Pn (kN)
2.000
1%
1.500 2%
3%
1.000 4%
500
0
0 50 100 150 200 250 300
(500)
Mn (kNm)
Penulangan Kolom Biaxial
• Diketahui :
data output STAADPRO
Pu : 54,611 kN
Mu.x : 1,5 kNm
Mu.y : 24,358 kNm Diagram Interaksi Kolom
3.500
Data Kolom :
3.000
f'c : 24,5 MPa
fy : 420 MPa 2.500
h : 300 mm
1%
2.000
Pn (kN)
b : 300 mm
2%
Ag : 90000 mm2
1.500
3%
• Penyelesaian : 1.000 4%
Pn = 54,61
0,65
= 84,02 kNm
Momen uniaksial ekuivalen yang diperlukan berdasarkan momen terhadap sumbu x (Mo.x) karena momen yang
terbesar adalah Mn.x sehingga digunakan Mo.x sehingga digunakan Mo.x untuk perencanaan.
Data Mo.x dan Pn selanjutnya dimasukkan ke dalam grafik dan diperhatikan posisinya
Karena posisinya dibawah 1%, maka digunakan As total = 1% . Ag
As.tot. = r x Ag
= 900 mm2
Diameter tul. = 13 mm
• Penyelesaian :
xb = 900 x 275
900 + 420
= 187,5
ab = 0,85 x 187,5
= 159,375
fs' = ( 187,5 - 25 ) x 600
188
= 520,00 MPa
> 420 MPa (dipakai fs'!!)
fs' dipakai = 420 MPa
Ts = As . fy . 10-3
= 189 kN
Pnb' = Cc + Cs - Ts
= 986,32406 kN
Nu = 54,61 kN
Vu = 6,645 kN
Vu / f = 11,08 kN f 10 - 150
fy' = 240 Mpa
Vc = 71,01 kN
1/2 Vc = 35,50 kN
> 11,08 kN (Perlu tul.Geser!!)
Diamtr.sgkg. = 10 mm 8 D 13
Av = 157 mm2
S dipakai = 150 mm
*****
ANALISIS STRUKTUR PR. DEMANG JAYA
KODE FONDASI : F1
n= 2 Sx = 2
1,00 n= 1 S y2 = 1,00
Lebar pilecap arah x, Lx = 1,50 m
Lebar pilecap arah y, Ly = 1,50 m
3. TULANGAN SUSUT
300 mm 240 mm
As'
294,4 mm
Diketahui :
Dalam pondasi : 3,00 m
Pnmpng sb.2 : 240 mm
(h) : 0,24 m 3 m
Pnmpng sb.3 : 294,375 mm
(b) : 0,3 m
K : 0,5 (jepit-jepit)
f'c : 24,5 MPa
fy : 420 MPa
d' : 25 mm
d : 215 mm
Y : 120 mm
Ag : 70650 mm2 240 mm
Asst : 706,5 mm2 (1%.Ag) (sb.2)
As = As' : 353,25 mm2 (0,50.Asst)
294,4 mm
Penampang
Cek Kelangsingan pondasi :
Iy (sb.2) = 1/12 . b3 . h
= 0,08 x 0,29 x 0,01382
= 0,00 m4
A = b.h
= 0,294375 x 0,24
= 0,07065 m2
r = Iy
A
= 0,07 m
k.l / r = 21,65
< 22 (Dimensi OK!!)
Ts = As . fy . 10-3
= 148,365 kN
Pnb' = Cc + Cs - Ts
= 651,6572 kN
Ts = As . fs . 10-3
= 0 kN
Pnb' = Cc + Cs - Ts
= 1261,332 kN
Ts = As . fs . 10-3
= 45,41786 kN
Pnb' = Cc + Cs - Ts
= 1018,21 kN
Pnb' = Cc + Cs - Ts
= 381,8083 kN
Ts = As . fs . 10-3
= 148,365 kN
Pnb' = Cc + Cs - Ts
= 114,2757 kN
Mn = As . fy . (d - a/2) . 10-6
= 30,10313 kNm
Pn = 0 kN
Tabel hasil perhitungan Mn dan Pn :
18.000
16.000
14.000
Pn (kN)
12.000
1%
10.000 2%
3%
8.000
4%
6.000
4.000
2.000
0
0 500 1.000 1.500 2.000 2.500 3.000
Mn (kNm)
Penulangan Kolom Biaxial
• Diketahui :
Data hasil perhitungan sebelumnya
Pu : 382,64 kN
Mu.x : 118,03 kNm
Mu.y : 85,00 kNm Diagram Interaksi Kolom
(Momen ditahan oleh pilecap) 20.000
18.000
Data Kolom :
f'c : 24,5 MPa 16.000
fy : 420 MPa 14.000
h : 240 mm 1%
Pn (kN)
12.000
b : 294,375 mm 2%
Ag : 70650 mm2 10.000
3%
8.000 4%
• Penyelesaian :
6.000 Kolom
Mn.x = 118,028
0,65 4.000
= 181,58 kNm
2.000
Mn.y = 85,00 0
0,65 0 1.000 2.000 3.000
= 130,78 kNm Mn (kNm)
Pn = 382,64
0,65
= 588,68 kNm
Momen uniaksial ekuivalen yang diperlukan berdasarkan momen terhadap sumbu x (Mo.x) karena momen yang
terbesar adalah Mn.x sehingga digunakan Mo.x sehingga digunakan Mo.x untuk perencanaan.
Data Mo.x dan Pn selanjutnya dimasukkan ke dalam grafik dan diperhatikan posisinya
Karena posisinya dibawah 1%, maka digunakan As total = 1% . Ag
As.tot. = r x Ag
= 706,5 mm2
Diameter tul. = 12 mm
• Penyelesaian :
xb = 600 x 215
600 + 420
= 126,47059
ab = 0,85 x 126,471
= 107,5
fs' = ( 126,47059 - 25 ) x 600
126
= 481,40 MPa
> 420 MPa (dipakai fs'!!)
fs' dipakai = 420 MPa
Pnb' = Cc + Cs - Ts
= 651,6572 kN
Nu = 654,08 kN
Vu = 382,64 kN
Vu / f = 637,73 kN f 8- 100
Vc = 86,74 kN
1/2 Vc = 43,37 kN
< 637,73 kN (Tul.geser min.!!)
Diamtr.sgkg. = 8 mm 5 D 12
Av = 100,48 mm2
S dipakai = 100 mm
*****
ANALISIS STRUKTUR PR. DEMANG JAYA
INPUT STAADPRO
Job Title:
Client:
Engineer:
STAAD SPACE
START JOB INFORMATION
ENGINEER DATE 06Dec22
END JOB INFORMATION
INPUT WIDTH 79
UNIT METER KG
JOINT COORDINATES
10 34 0 0; 11 34 0 6; 12 34 0 11.5; 13 34 0 16.5; 15 29 0 16.5; 16 25.5 0 11.5;
17 25.5 0 16.5; 18 25.5 0 6.5; 19 29 0 4; 20 21 0 8; 21 17 0 9.3; 22 13 0 9.5;
23 10 0 9.7; 24 7 0 10.5; 25 3 0 11.5; 26 0 0 12.5; 27 0 0 16.5; 28 3 0 16.5;
29 7 0 16.5; 30 10 0 16.5; 31 13 0 16.5; 32 17 0 16.5; 33 21 0 16.5;
39 24 0 16.5; 40 19 0 16.5; 42 14 0 16.5; 62 34 4 0; 63 34 4 6; 64 34 4 11.5;
65 34 4 16.5; 66 29 4 16.5; 67 25.5 4 11.5; 68 25.5 4 16.5; 69 25.5 4 6.5;
70 29 4 4; 71 21 4 8; 72 17 4 9.3; 73 13 4 9.5; 74 10 4 9.7; 75 7 4 10.5;
76 3 4 11.5; 77 0 4 12.5; 78 0 4 16.5; 79 3 4 16.5; 80 7 4 16.5; 81 10 4 16.5;
82 13 4 16.5; 83 17 4 16.5; 84 21 4 16.5; 85 17 4 12.9; 87 24 4 16.5;
88 19 4 16.5; 90 14 4 16.5; 91 0 4 22.5; 92 0 4 28.5; 93 0 4 34.5; 94 0 4 40.5;
95 14 4 22.5; 96 14 4 28.5; 97 14 4 34.5; 98 14 4 40.5; 99 14 4 46.5;
100 34 4 22.5; 101 34 4 28.5; 102 34 4 34.5; 103 34 4 40.5; 104 34 4 46.5;
105 29 4 46.5; 106 24 4 46.5; 107 19 4 46.5; 108 5.05 4 40.5; 109 7 4 40.5;
113 34 10 16.5; 126 0 10 16.5; 138 14 10 16.5; 139 0 10 22.5; 140 0 10 28.5;
141 0 10 34.5; 142 0 10 40.5; 143 14 10 22.5; 144 14 10 28.5; 145 14 10 34.5;
146 14 10 40.5; 147 14 10 46.5; 148 34 10 22.5; 149 34 10 28.5; 150 34 10 34.5;
151 34 10 40.5; 152 34 10 46.5; 156 5.05 10 40.5; 158 29 4 11.5; 159 21 4 12.5;
166 34 8 0; 167 34 8 6; 168 34 8 11.5; 169 34 8 16.5; 171 25.5 8 11.5;
173 25.5 8 6.5; 174 29 8 4; 175 21 8 8; 176 17 8 9.3; 177 13 8 9.5;
178 10 8 9.7; 179 7 8 10.5; 180 3 8 11.5; 181 0 8 12.5; 182 0 8 16.5;
189 17 8 12.9; 195 29 8 11.5; 196 21 8 12.5; 197 21 0 12.5; 198 7 12.8 40.5;
199 7 12.8 16.5; 200 7 12.8 34.5; 201 7 12.8 28.5; 202 7 12.8 22.5;
203 24 14 46.5; 206 24 14 40.5; 207 24 14 34.5; 208 24 14 28.5; 209 24 14 22.5;
210 24 14 16.5; 211 19 12 46.5; 212 29 12 46.5; 213 19 12 16.5; 214 29 12 16.5;
215 14 8 16.5; 216 19 8 16.5; 217 29 8 16.5; 218 7 0 14.4; 219 10 0 13.7;
220 13 0 13.5; 221 17 0 12.9; 222 7 4 14.4; 223 10 4 13.7; 224 13 4 13.5;
225 29 0 11.5;
MEMBER INCIDENCES
10 11 12; 11 12 13; 12 10 11; 13 10 19; 14 19 18; 15 13 15; 16 15 17; 17 17 16;
18 16 18; 19 18 20; 20 20 21; 21 21 22; 22 22 23; 23 23 24; 24 24 25; 25 25 26;
26 26 27; 27 27 28; 28 28 29; 29 29 30; 30 30 31; 31 31 42; 32 32 40; 33 33 39;
38 39 17; 41 42 32; 63 10 62; 64 11 63; 65 12 64; 66 13 65; 67 15 66; 68 16 67;
69 17 68; 70 18 69; 71 19 70; 72 20 71; 73 21 72; 74 22 73; 75 23 74; 76 24 75;
77 25 76; 78 26 77; 79 27 78; 80 28 79; 81 29 80; 82 30 81; 83 31 82; 84 32 83;
85 33 84; 88 39 87; 89 40 88; 91 42 90; 111 63 64; 112 64 65; 113 62 63;
114 62 70; 115 70 69; 116 65 66; 117 66 68; 118 68 67; 119 67 69; 120 69 71;
121 71 72; 122 72 73; 123 73 74; 124 74 75; 125 75 76; 126 76 77; 127 77 78;
128 78 79; 129 79 80; 130 80 81; 131 81 82; 132 82 90; 133 83 88; 134 84 87;
135 83 85; 136 85 72; 139 87 68; 142 90 83; 143 78 91; 144 91 92; 145 92 93;
146 93 94; 147 90 95; 148 95 96; 149 96 97; 150 97 98; 151 98 99; 152 65 100;
153 100 101; 154 101 102; 155 102 103; 156 103 104; 157 104 105; 158 105 106;
159 106 107; 160 99 107; 161 94 108; 162 108 109; 163 109 98; 164 62 166;
165 63 167; 166 64 168; 167 65 169; 169 67 171; 171 69 173; 172 70 174;
173 71 175; 174 72 176; 175 73 177; 176 74 178; 177 75 179; 178 76 180;
179 77 181; 180 78 182; 187 85 189; 193 91 139; 194 92 140; 195 93 141;
196 94 142; 197 95 143; 198 96 144; 199 97 145; 200 98 146; 201 99 147;
202 100 148; 203 101 149; 204 102 150; 205 103 151; 206 104 152; 210 108 156;
244 126 139; 245 139 140; 246 140 141; 247 141 142; 248 138 143; 249 143 144;
250 144 145; 251 145 146; 252 146 147; 253 113 148; 254 148 149; 255 149 150;
256 150 151; 257 151 152; 269 158 195; 270 159 196; 276 85 159; 277 159 67;
278 67 158; 279 158 64; 284 169 113; 297 182 126; 314 167 168; 315 168 169;
316 166 167; 317 166 174; 318 174 173; 323 173 175; 324 175 176; 325 176 177;
326 177 178; 327 178 179; 328 179 180; 329 180 181; 330 181 182; 340 79 76;
341 28 25; 342 29 218; 343 80 222; 344 81 223; 345 82 224; 346 30 219;
347 31 220; 348 159 197; 349 20 197; 350 197 33; 351 84 159; 352 159 71;
Client:
Engineer:
353 32 221; 354 15 225; 355 70 158; 356 158 66; 357 90 215; 358 174 195;
359 88 84; 360 40 33; 362 87 210; 364 88 216; 365 66 217; 366 142 198;
367 146 198; 368 142 156; 369 109 198; 370 126 199; 371 138 199; 372 141 200;
373 145 200; 374 140 201; 375 144 201; 376 139 202; 377 143 202; 380 106 203;
381 105 212; 382 107 211; 383 146 206; 384 206 151; 385 145 207; 386 207 150;
387 144 208; 388 208 149; 389 143 209; 390 209 148; 395 138 213; 396 113 214;
397 147 211; 398 152 212; 399 182 215; 400 215 138; 401 216 213; 402 217 214;
403 217 169; 404 216 217; 405 215 216; 406 218 24; 407 219 23; 408 220 22;
409 221 21; 410 211 203; 411 212 203; 412 213 210; 413 214 210; 414 222 75;
415 218 222; 416 223 74; 417 219 223; 418 224 73; 419 220 224; 420 221 85;
421 225 19; 422 225 158;
DEFINE MATERIAL START
ISOTROPIC CONCRETE
E 2.21467e+009
POISSON 0.17
DENSITY 2402.62
ALPHA 1e005
DAMP 0.05
TYPE CONCRETE
STRENGTH FCU 2.81228e+006
ISOTROPIC STEEL
E 2.09042e+010
POISSON 0.3
DENSITY 7833.41
ALPHA 1.2e005
DAMP 0.03
TYPE STEEL
STRENGTH FY 2.58192e+007 FU 4.1584e+007 RY 1.5 RT 1.2
END DEFINE MATERIAL
MEMBER PROPERTY AMERICAN
10 TO 33 38 41 143 TO 163 341 342 346 347 349 350 353 354 360 406 TO 409
421 PRIS YD 0.5 ZD 0.3
63 TO 65 68 70 TO 78 210 348 362 364 365 369 380 TO 382 401 402 415 417 419
420 422 PRIS YD 0.4 ZD 0.4
111 TO 136 139 142 276 TO 279 340 343 TO 345 351 352 355 356 359 414 416
418 PRIS YD 0.5 ZD 0.3
66 67 69 79 TO 85 88 89 91 PRIS YD 0.6 ZD 0.6
164 TO 166 169 171 TO 179 187 269 270 PRIS YD 0.3 ZD 0.3
314 TO 318 323 TO 330 358 368 399 403 TO 405 PRIS YD 0.3 ZD 0.15
MEMBER PROPERTY JAPANESE
180 193 TO 196 297 366 367 370 TO 377 TABLE ST H300X150X6.5X9
167 197 TO 206 284 357 383 TO 390 395 TO 398 400 410 TO 412
413 TABLE ST H350X175X7X11
244 TO 257 TABLE ST H200X100X5.5X8
CONSTANTS
MATERIAL CONCRETE MEMB 10 TO 33 38 41 63 TO 85 88 89 91 111 TO 136 139 142
143 TO 166 169 171 TO 179 187 210 269 270 276 TO 279 314 TO 318 323 TO 330
340 TO 356 358 TO 360 362 364 365 368 369 380 TO 382 399 401 TO 409
414 TO 422
MATERIAL STEEL MEMB 167 180 193 TO 206 244 TO 257 284 297 357 366 367 370
371 TO 377 383 TO 390 395 TO 398 400 410 TO 413
SUPPORTS
10 TO 13 15 TO 33 39 40 42 91 TO 109 197 218 TO 221 225 FIXED
DEFINE IBC 2012
SS 1.0648 S1 0.4837 I 1 RX 3 RZ 4 SCLASS 4 TL 20
SELFWEIGHT 1
LOAD 7 LOADTYPE Seismic TITLE EQZ
IBC LOAD Z 1
PERFORM ANALYSIS
CHANGE
LOAD 8 LOADTYPE Seismic TITLE EQX+
IBC LOAD X 1
Client:
Engineer:
PERFORM ANALYSIS
CHANGE
LOAD 1 LOADTYPE Dead TITLE DLSW
SELFWEIGHT Y 1
LOAD 2 LOADTYPE Dead TITLE DLDINDING
MEMBER LOAD
111 TO 115 120 TO 127 279 355 UNI GY 234
13 14 19 TO 25 UNI GY 78
10 TO 12 UNI GY 234
LOAD 3 LOADTYPE Dead TITLE DLLANTAI
FLOOR LOAD
YRANGE 0 0 FLOAD 288 XRANGE 0 34 ZRANGE 0 16.5 GY
YRANGE 4 4 FLOAD 288 XRANGE 0 34 ZRANGE 0 16.5 GY
LOAD 4 LOADTYPE Dead TITLE DLATAP
FLOOR LOAD
YRANGE 8 8 FLOAD 58 XRANGE 0 34 ZRANGE 0 16.5 GY
MEMBER LOAD
366 367 370 TO 377 UNI GY 207
383 TO 390 395 TO 398 410 TO 413 UNI GY 199
LOAD 5 LOADTYPE Live REDUCIBLE TITLE LLLANTAI
FLOOR LOAD
YRANGE 0 0 FLOAD 192 XRANGE 0 34 ZRANGE 0 16.5 GY
FLOOR LOAD
YRANGE 4 4 FLOAD 250 XRANGE 0 34 ZRANGE 0 16.5 GY
LOAD 6 LOADTYPE Wind TITLE WINDLOAD
MEMBER LOAD
366 370 372 374 376 383 385 387 389 395 397 410 412 UNI Y 30
367 371 373 375 377 384 386 388 390 396 398 411 413 UNI Y 60
180 193 TO 196 201 297 UNI Y 135
167 197 TO 200 202 TO 206 284 357 400 UNI Y 60
LOAD COMB 9 1,2DL+1,6LL
1 1.2 2 1.2 3 1.2 4 1.2 5 1.6
LOAD COMB 10 1,0DL+1,0LL+1,0WL+1,0EQZ
1 1.0 2 1.0 3 1.0 4 1.0 5 1.0 6 1.0 7 1.0
LOAD COMB 11 1,0DL+1,0LL+1,0WL+1,0EQX+
1 1.0 2 1.0 3 1.0 4 1.0 5 1.0 6 1.0 8 1.0
PERFORM ANALYSIS
PARAMETER 1
CODE AISC UNIFIED 2010
CHECK CODE MEMB 167 180 193 TO 206 244 TO 257 284 297 357 366 367 370 TO 377
383 TO 390 395 TO 398 400 410 TO 413
FINISH
OUTPUT STAADPRO
Job No Sheet No Rev
1
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Job Information
Engineer Checked Approved
Name:
Date: 06-Dec-22
Primary 7 EQZ-
Primary 8 EQX+
Primary 1 DL-SW
Primary 2 DL-DINDING
Primary 3 DL-LANTAI
Primary 4 DL-ATAP
Primary 5 LL-LANTAI
Primary 6 WINDLOAD
Combination 9 1,2DL+1,6LL
Combination 10 1,0DL+1,0LL+1,0WL+1,0EQZ-
Combination 11 1,0DL+1,0LL+1,0WL+1,0EQX+
7 EQZ- Seismic
8 EQX+ Seismic
1 DL-SW Dead
2 DL-DINDING Dead
3 DL-LANTAI Dead
4 DL-ATAP Dead
5 LL-LANTAI Live
6 WINDLOAD Wind
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 1 of 540
Job No Sheet No Rev
2
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Y
X
Z Load 10
Whole Structure
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 2 of 540
Job No Sheet No Rev
3
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
3D Rendered View
X = -12.517 kN
Y = 181.376 kN
Z = 7.933 kN
X = 9.421 X = -0.944 kN
MX =kN -51.627 kNm
Y = 325.477 Y = 215.314 kN
kN
MY = 2.448 kNm
X = 0.972 kN
Z = 22.285 Z = -1.329
X = kN-10.399 kN
MZ = kN -24.901 kNm
Y = 208.875
MX = 0.675 kN MX = -8.247 kNm kN
Y = 250.347
X =kNm6.910 kN
X = 2.250Z =kN 15.527
MY kNY =kNm
X = -1.642
0.649 MY = 0.265
kN Z = kNm kNX =kN
-0.458
-19.573 kN
358.876 kN X = -7.775 Y = 43.833 kN
Y = 211.479
MX =kN
MZ 13.862
Y = kNm
248.405
13.761 MZ
kN
kNm = 0.220
MX = kNm
18.680
Y = kNm
189.973 kN kN
X = -0.414 kNX = 0.839 kN Z = 9.788 X = kN
5.399 kN Z = 84.359
Z = 13.562
MY kN = -0.316 kNm
Z =X16.049 kN MYkNm = 0.902
Z= kNm X = -19.086 kN
X = 1.170 Y kN
= 185.151 kN
X = 2.749
MX = Y =
kN
12.710241.437
kNm kN=X-2.936
= -1.013
MX kN=kN
= 83.611
Y 254.121 kN-3.277
MXkN= 4.246 kNm
Y = 47.330 kN
X = 0.379Y = kN 167.089 kN kNZ =MZ
Z = 8.438 X==-10.124
13.178
MX
-1.126
Y
kN
kNm
==34.036
Y141.850= kNm
= 137.115
kN
MY 0.582
Z kN MZ
kN
kNm
= 0.924 = kN13.043 kNm
MX = 18.517
MY = kNm
-0.365 kNm
X = -0.151 kN
Y = 142.566 XkN=MX
-0.520Y = 172.214
MY
kN = -0.518
X = kN kNm
-1.213 kN Z = 6.345 kN
Z = 2.011 kN= 12.701XX==MX1.314
-3.472
kNm =
MY
=kN
Y36.126 Z=kNm
=-0.489
114.724Z-7.724
=kN
MZ = kNm
20.524
kN kN
-9.641
MX kNmMYkNm
= 85.669 = 3.719
MZ =kNm59.383 kNm X = -19.513 kN
Y = 164.370
Z = X
4.012 =
kN 0.023
kN kN
Y-10.332
=MY Z =
X=-2.899
=kNm
128.277 10.101
MZ
2.872
kN
Y== Y
kN kN
9.441
=
60.760 kNm
153.627
kN
MZ =kN
1.609 kNm MZ = -40.844 MX = 5.584 kNm
kNm
X = 1.717 kNX = -0.203 MX = X = Y
-1.439kN
= 112.025
kNm
MY = Z = kN
22.739
-0.707 MX
kNmMX
=kN = 111.261
62.823 MY =
kNm kNm
6.877 kNm Y = 46.832 kN
Y = kN
116.231 kNMX = 21.876
Z = kNm
-9.390 kN MY = 0.074 kNm
Z = 4.903
Y = 182.658 MX =kN
kN MYX ==Z-0.559
-6.661
X120.710
=Z-3.242
-1.319
= MZ
kNm
kN
Y Y=95.896
0.784
= kN
=
kNm155.670
kNZZ=kN
3.334 = kNMXkN
55.280
17.581
kNm
MZ = X
kN MY
= 98.710
-1.329
= MY
kNm
1.115 kN
= 4.703
kNm
= 2.866 MZ
kNm=kNm
25.872 kNm Z = 6.404 kN
X = -0.278 kNMX =Y =
-5.813
MY = = Y
kNm
0.604 = kN
3.189
MX kN
115.580
kNm == MY
ZkNm kN= 0.141
= -2.741
13.104 kNm
MX MX
kN
= kNm
= 55.240
17.559 kNm kNm MZ = 57.015 kNm
X = -18.398 kN
Z = 7.145 MZ = Z
7.724 2.620 kN
MX = 73.149
MY =kNm
1.743MZ kNm= 21.842 kNm MX = 5.710 kNm
Y = 122.196 XX ==kN
kN 0.446
-0.044 kN
kN
=Y3.706
= 108.939 kN MZ == -3.530 Y -3.368
kNm MZ
= 62.393 =kN-6.585 kNm
X
MX= 0.518
= YMY= =ZMZ
kN
37.711
-13.790 kNm=MX
0.139 kNkNm
1.151Z=kN
=17.800
9.350
MY
kNm MX MXkNm
kN
= -0.186 -1.122
kNm
= 17.057MY
MY =
MY
kNmkNm=
=-14.995
0.232
MZ kNm
= kNm
kNm
10.635 kNm MY =
Y = 47.048 kN
0.073 kNm
Y = 163.072
Z = -1.908 kN Z==MY12.828 kN =Z 3.602
= 10.360 kN
Y
MY= MZ
134.988
= Z =
-0.678=MX
-5.064
kN
44.210
kNm
24.178
kN
MX
kNm =kNm
= -0.371
MZ MY kNm
33.030
MY
= 1.622 =kNm
-0.142
kNm
= 5.328MZ =
MZ
MZkNm kNm
=0.112
-3.325 kNm
kNm
kNm
X = 1.171 kN MZ =
Z = 6.422 kN
58.552 kNm
X = -3.810 kN
MX = -10.020Z =kNm
2.199
MYX MXkN
== = 38.360
-0.306
MZ
1.255MY kNm
= -0.022 kNm
= 1.181
kN kNm
MZ kNm
= 9.533 kNm MX = 18.340 kNm MX = 5.750 kNm
MZ = -4.069 kNm Y = 62.101 kN
MY =ZMZ= 0.343
-0.754 MX
= 6.879
MXkNmkN
==kNm
3.132
51.748
MZ MY
Y =kNm
==0.384 0.626
MZkNm
39.866 =kNkNm
4.022 kNm MY = -0.045 kNm X =MY-1.040
=
Y
kN= 26.957
0.097 kNm
kN
Z = 10.371 kN
Y MZ =MX = 13.107
9.637 MY
kNm kNm
MY==-3.146
0.770
MZ
Z =
kNm
=kNm0.042
5.555 kN kNm MZ = -3.118 kNm X = 4.054 kN X = -0.654 Y kN=MZ
58.228 ZkN= 5.957 kN
= 54.077 kNm
MY = -2.622 kNm
MZ==9.716
-9.194 kNm X = 0.958 kN MX = 18.358 kNm = 18.797 MX
kN = 16.153 kN
X MZ
MZ = 8.885 kNm MXkNm= 3.001 kNm X = -0.217 MYkN
Y = 70.537 kN
= -0.044 kNm X = -1.116 Y kN= 64.968ZkN
Z Y = 40.095 kN
MY = -0.009 kNm X = 0.078 kN MZ =
Z = 12.964 kN
-3.015 kNmX = -5.161 Y
kN = 59.535 ZkN= 18.955 MXLoad
kN 10 MYkNm
= 99.078 = 0.005 kNm
Z = 5.641 kN Y = 58.545 kN MX = 18.433 kNm = 6.983MZ
MY kNm kNm= 0.414 kNm
MZ = -10.841 kNm X = -2.608 kN Y = 37.787 kN
Z = 17.057 kN Y = 23.825 ZkN= 20.633 MXkN = 118.028
MX = 3.174 kNm Z = 12.924 kN MY = -0.065 kNm MX = 110.969 = 0.561MZ
MY kNm kNm= 4.659 kNm
Y = 33.663 kN MX = 93.093 kNm Z = 9.723 kN
MY = -0.010 kNm MX = 47.617 kNm MZ = -25.482 kNmMY = 0.045MZ kNm= 3.387 kNm
Z = 5.063 kN MY = 1.094 kNm MX = 28.387 kNm
MZ = -9.873 kNm MY = 2.063 kNm
MX = 13.315 kNm MZ = 12.925 kNm MY = 0.020MZ kNm= 4.857 kNm
MY 0 000MZ kN= 8 605 kNm
Whole Structure
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 3 of 540
Job No Sheet No Rev
4
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Y
X
Z Load 10 : Axial Force
Y
X
Z Load 10 : Shear Y
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 4 of 540
Job No Sheet No Rev
5
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Y
X
Z Load 10 : Shear Z
Y
X
Z Load 10 : Torsion
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 5 of 540
Job No Sheet No Rev
6
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Y
X
Z Load 10 : Bending Z
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 6 of 540
Job No Sheet No Rev
7
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 7 of 540
Job No Sheet No Rev
8
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 8 of 540
Job No Sheet No Rev
9
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 9 of 540
Job No Sheet No Rev
10
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 10 of 540
Job No Sheet No Rev
11
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 11 of 540
Job No Sheet No Rev
12
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 12 of 540
Job No Sheet No Rev
13
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 13 of 540
Job No Sheet No Rev
14
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 14 of 540
Job No Sheet No Rev
15
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 15 of 540
Job No Sheet No Rev
16
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 16 of 540
Job No Sheet No Rev
17
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 17 of 540
Job No Sheet No Rev
18
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 18 of 540
Job No Sheet No Rev
19
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 19 of 540
Job No Sheet No Rev
20
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 20 of 540
Job No Sheet No Rev
21
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 21 of 540
Job No Sheet No Rev
22
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 22 of 540
Job No Sheet No Rev
23
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 23 of 540
Job No Sheet No Rev
24
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 24 of 540
Job No Sheet No Rev
25
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 25 of 540
Job No Sheet No Rev
26
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 26 of 540
Job No Sheet No Rev
27
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 27 of 540
Job No Sheet No Rev
28
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 28 of 540
Job No Sheet No Rev
29
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 29 of 540
Job No Sheet No Rev
30
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 30 of 540
Job No Sheet No Rev
31
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 31 of 540
Job No Sheet No Rev
32
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 32 of 540
Job No Sheet No Rev
33
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 33 of 540
Job No Sheet No Rev
34
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 34 of 540
Job No Sheet No Rev
35
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 35 of 540
Job No Sheet No Rev
36
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 36 of 540
Job No Sheet No Rev
37
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 37 of 540
Job No Sheet No Rev
38
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 38 of 540
Job No Sheet No Rev
39
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 39 of 540
Job No Sheet No Rev
40
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 40 of 540
Job No Sheet No Rev
41
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 41 of 540
Job No Sheet No Rev
42
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 42 of 540
Job No Sheet No Rev
43
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 43 of 540
Job No Sheet No Rev
44
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 44 of 540
Job No Sheet No Rev
45
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 45 of 540
Job No Sheet No Rev
46
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 46 of 540
Job No Sheet No Rev
47
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 47 of 540
Job No Sheet No Rev
48
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 48 of 540
Job No Sheet No Rev
49
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 49 of 540
Job No Sheet No Rev
50
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 50 of 540
Job No Sheet No Rev
51
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 51 of 540
Job No Sheet No Rev
52
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 52 of 540
Job No Sheet No Rev
53
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 53 of 540
Job No Sheet No Rev
54
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 54 of 540
Job No Sheet No Rev
55
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 55 of 540
Job No Sheet No Rev
56
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 56 of 540
Job No Sheet No Rev
57
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 57 of 540
Job No Sheet No Rev
58
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 58 of 540
Job No Sheet No Rev
59
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 59 of 540
Job No Sheet No Rev
60
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 60 of 540
Job No Sheet No Rev
61
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 61 of 540
Job No Sheet No Rev
62
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 62 of 540
Job No Sheet No Rev
63
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 63 of 540
Job No Sheet No Rev
64
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 64 of 540
Job No Sheet No Rev
65
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 65 of 540
Job No Sheet No Rev
66
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 66 of 540
Job No Sheet No Rev
67
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 67 of 540
Job No Sheet No Rev
68
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 68 of 540
Job No Sheet No Rev
69
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 69 of 540
Job No Sheet No Rev
70
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 70 of 540
Job No Sheet No Rev
71
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 71 of 540
Job No Sheet No Rev
72
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 72 of 540
Job No Sheet No Rev
73
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 73 of 540
Job No Sheet No Rev
74
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 74 of 540
Job No Sheet No Rev
75
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 75 of 540
Job No Sheet No Rev
76
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 76 of 540
Job No Sheet No Rev
77
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 77 of 540
Job No Sheet No Rev
78
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 78 of 540
Job No Sheet No Rev
79
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 79 of 540
Job No Sheet No Rev
80
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 80 of 540
Job No Sheet No Rev
81
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 81 of 540
Job No Sheet No Rev
82
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 82 of 540
Job No Sheet No Rev
83
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 83 of 540
Job No Sheet No Rev
84
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 84 of 540
Job No Sheet No Rev
85
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 85 of 540
Job No Sheet No Rev
86
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 86 of 540
Job No Sheet No Rev
87
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 87 of 540
Job No Sheet No Rev
88
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 88 of 540
Job No Sheet No Rev
89
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 89 of 540
Job No Sheet No Rev
90
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 90 of 540
Job No Sheet No Rev
91
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 91 of 540
Job No Sheet No Rev
92
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 92 of 540
Job No Sheet No Rev
93
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 93 of 540
Job No Sheet No Rev
94
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 94 of 540
Job No Sheet No Rev
95
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 95 of 540
Job No Sheet No Rev
96
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 96 of 540
Job No Sheet No Rev
97
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 97 of 540
Job No Sheet No Rev
98
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 98 of 540
Job No Sheet No Rev
99
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 99 of 540
Job No Sheet No Rev
100
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 100 of 540
Job No Sheet No Rev
101
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 101 of 540
Job No Sheet No Rev
102
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 102 of 540
Job No Sheet No Rev
103
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 103 of 540
Job No Sheet No Rev
104
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 104 of 540
Job No Sheet No Rev
105
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 105 of 540
Job No Sheet No Rev
106
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 106 of 540
Job No Sheet No Rev
107
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 107 of 540
Job No Sheet No Rev
108
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 108 of 540
Job No Sheet No Rev
109
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 109 of 540
Job No Sheet No Rev
110
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 110 of 540
Job No Sheet No Rev
111
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 111 of 540
Job No Sheet No Rev
112
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 112 of 540
Job No Sheet No Rev
113
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 113 of 540
Job No Sheet No Rev
114
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 114 of 540
Job No Sheet No Rev
115
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 115 of 540
Job No Sheet No Rev
116
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 116 of 540
Job No Sheet No Rev
117
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 117 of 540
Job No Sheet No Rev
118
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 118 of 540
Job No Sheet No Rev
119
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 119 of 540
Job No Sheet No Rev
120
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 120 of 540
Job No Sheet No Rev
121
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 121 of 540
Job No Sheet No Rev
122
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 122 of 540
Job No Sheet No Rev
123
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 123 of 540
Job No Sheet No Rev
124
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 124 of 540
Job No Sheet No Rev
125
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 125 of 540
Job No Sheet No Rev
126
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 126 of 540
Job No Sheet No Rev
127
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 127 of 540
Job No Sheet No Rev
128
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 128 of 540
Job No Sheet No Rev
129
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 129 of 540
Job No Sheet No Rev
130
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 130 of 540
Job No Sheet No Rev
131
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 131 of 540
Job No Sheet No Rev
132
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 132 of 540
Job No Sheet No Rev
133
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 133 of 540
Job No Sheet No Rev
134
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 134 of 540
Job No Sheet No Rev
135
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 135 of 540
Job No Sheet No Rev
136
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 136 of 540
Job No Sheet No Rev
137
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 137 of 540
Job No Sheet No Rev
138
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 138 of 540
Job No Sheet No Rev
139
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 139 of 540
Job No Sheet No Rev
140
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 140 of 540
Job No Sheet No Rev
141
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 141 of 540
Job No Sheet No Rev
142
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 142 of 540
Job No Sheet No Rev
143
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 143 of 540
Job No Sheet No Rev
144
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 144 of 540
Job No Sheet No Rev
145
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 145 of 540
Job No Sheet No Rev
146
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 146 of 540
Job No Sheet No Rev
147
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 147 of 540
Job No Sheet No Rev
148
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 148 of 540
Job No Sheet No Rev
149
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 149 of 540
Job No Sheet No Rev
150
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 150 of 540
Job No Sheet No Rev
151
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 151 of 540
Job No Sheet No Rev
152
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 152 of 540
Job No Sheet No Rev
153
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 153 of 540
Job No Sheet No Rev
154
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 154 of 540
Job No Sheet No Rev
155
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 155 of 540
Job No Sheet No Rev
156
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 156 of 540
Job No Sheet No Rev
157
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 157 of 540
Job No Sheet No Rev
158
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 158 of 540
Job No Sheet No Rev
159
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 159 of 540
Job No Sheet No Rev
160
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 160 of 540
Job No Sheet No Rev
161
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 161 of 540
Job No Sheet No Rev
162
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 162 of 540
Job No Sheet No Rev
163
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 163 of 540
Job No Sheet No Rev
164
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 164 of 540
Job No Sheet No Rev
165
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 165 of 540
Job No Sheet No Rev
166
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 166 of 540
Job No Sheet No Rev
167
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 167 of 540
Job No Sheet No Rev
168
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 168 of 540
Job No Sheet No Rev
169
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 169 of 540
Job No Sheet No Rev
170
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 170 of 540
Job No Sheet No Rev
171
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 171 of 540
Job No Sheet No Rev
172
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 172 of 540
Job No Sheet No Rev
173
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 173 of 540
Job No Sheet No Rev
174
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 174 of 540
Job No Sheet No Rev
175
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 175 of 540
Job No Sheet No Rev
176
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 176 of 540
Job No Sheet No Rev
177
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 177 of 540
Job No Sheet No Rev
178
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 178 of 540
Job No Sheet No Rev
179
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 179 of 540
Job No Sheet No Rev
180
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 180 of 540
Job No Sheet No Rev
181
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 181 of 540
Job No Sheet No Rev
182
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 182 of 540
Job No Sheet No Rev
183
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 183 of 540
Job No Sheet No Rev
184
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 184 of 540
Job No Sheet No Rev
185
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 185 of 540
Job No Sheet No Rev
186
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 186 of 540
Job No Sheet No Rev
187
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 187 of 540
Job No Sheet No Rev
188
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 188 of 540
Job No Sheet No Rev
189
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 189 of 540
Job No Sheet No Rev
190
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 190 of 540
Job No Sheet No Rev
191
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 191 of 540
Job No Sheet No Rev
192
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 192 of 540
Job No Sheet No Rev
193
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 193 of 540
Job No Sheet No Rev
194
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 194 of 540
Job No Sheet No Rev
195
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 195 of 540
Job No Sheet No Rev
196
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 196 of 540
Job No Sheet No Rev
197
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 197 of 540
Job No Sheet No Rev
198
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 198 of 540
Job No Sheet No Rev
199
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 199 of 540
Job No Sheet No Rev
200
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 200 of 540
Job No Sheet No Rev
201
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 201 of 540
Job No Sheet No Rev
202
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 202 of 540
Job No Sheet No Rev
203
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 203 of 540
Job No Sheet No Rev
204
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 204 of 540
Job No Sheet No Rev
205
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 205 of 540
Job No Sheet No Rev
206
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 206 of 540
Job No Sheet No Rev
207
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 207 of 540
Job No Sheet No Rev
208
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 208 of 540
Job No Sheet No Rev
209
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 209 of 540
Job No Sheet No Rev
210
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 210 of 540
Job No Sheet No Rev
211
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 211 of 540
Job No Sheet No Rev
212
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 212 of 540
Job No Sheet No Rev
213
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 213 of 540
Job No Sheet No Rev
214
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 214 of 540
Job No Sheet No Rev
215
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 215 of 540
Job No Sheet No Rev
216
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 216 of 540
Job No Sheet No Rev
217
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 217 of 540
Job No Sheet No Rev
218
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 218 of 540
Job No Sheet No Rev
219
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 219 of 540
Job No Sheet No Rev
220
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 220 of 540
Job No Sheet No Rev
221
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 221 of 540
Job No Sheet No Rev
222
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 222 of 540
Job No Sheet No Rev
223
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 223 of 540
Job No Sheet No Rev
224
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 224 of 540
Job No Sheet No Rev
225
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 225 of 540
Job No Sheet No Rev
226
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 226 of 540
Job No Sheet No Rev
227
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 227 of 540
Job No Sheet No Rev
228
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 228 of 540
Job No Sheet No Rev
229
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 229 of 540
Job No Sheet No Rev
230
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 230 of 540
Job No Sheet No Rev
231
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 231 of 540
Job No Sheet No Rev
232
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 232 of 540
Job No Sheet No Rev
233
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 233 of 540
Job No Sheet No Rev
234
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 234 of 540
Job No Sheet No Rev
235
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 235 of 540
Job No Sheet No Rev
236
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 236 of 540
Job No Sheet No Rev
237
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 237 of 540
Job No Sheet No Rev
238
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 238 of 540
Job No Sheet No Rev
239
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 239 of 540
Job No Sheet No Rev
240
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 240 of 540
Job No Sheet No Rev
241
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 241 of 540
Job No Sheet No Rev
242
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 242 of 540
Job No Sheet No Rev
243
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 243 of 540
Job No Sheet No Rev
244
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 244 of 540
Job No Sheet No Rev
245
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 245 of 540
Job No Sheet No Rev
246
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 246 of 540
Job No Sheet No Rev
247
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 247 of 540
Job No Sheet No Rev
248
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 248 of 540
Job No Sheet No Rev
249
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 249 of 540
Job No Sheet No Rev
250
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 250 of 540
Job No Sheet No Rev
251
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 251 of 540
Job No Sheet No Rev
252
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 252 of 540
Job No Sheet No Rev
253
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 253 of 540
Job No Sheet No Rev
254
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 254 of 540
Job No Sheet No Rev
255
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 255 of 540
Job No Sheet No Rev
256
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 256 of 540
Job No Sheet No Rev
257
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 257 of 540
Job No Sheet No Rev
258
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 258 of 540
Job No Sheet No Rev
259
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 259 of 540
Job No Sheet No Rev
260
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 260 of 540
Job No Sheet No Rev
261
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 261 of 540
Job No Sheet No Rev
262
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 262 of 540
Job No Sheet No Rev
263
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 263 of 540
Job No Sheet No Rev
264
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 264 of 540
Job No Sheet No Rev
265
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 265 of 540
Job No Sheet No Rev
266
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 266 of 540
Job No Sheet No Rev
267
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 267 of 540
Job No Sheet No Rev
268
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 268 of 540
Job No Sheet No Rev
269
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 269 of 540
Job No Sheet No Rev
270
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 270 of 540
Job No Sheet No Rev
271
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 271 of 540
Job No Sheet No Rev
272
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 272 of 540
Job No Sheet No Rev
273
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 273 of 540
Job No Sheet No Rev
274
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 274 of 540
Job No Sheet No Rev
275
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 275 of 540
Job No Sheet No Rev
276
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 276 of 540
Job No Sheet No Rev
277
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 277 of 540
Job No Sheet No Rev
278
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 278 of 540
Job No Sheet No Rev
279
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 279 of 540
Job No Sheet No Rev
280
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 280 of 540
Job No Sheet No Rev
281
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 281 of 540
Job No Sheet No Rev
282
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 282 of 540
Job No Sheet No Rev
283
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 283 of 540
Job No Sheet No Rev
284
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 284 of 540
Job No Sheet No Rev
285
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 285 of 540
Job No Sheet No Rev
286
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 286 of 540
Job No Sheet No Rev
287
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 287 of 540
Job No Sheet No Rev
288
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 288 of 540
Job No Sheet No Rev
289
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 289 of 540
Job No Sheet No Rev
290
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 290 of 540
Job No Sheet No Rev
291
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 291 of 540
Job No Sheet No Rev
292
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 292 of 540
Job No Sheet No Rev
293
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 293 of 540
Job No Sheet No Rev
294
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 294 of 540
Job No Sheet No Rev
295
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 295 of 540
Job No Sheet No Rev
296
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 296 of 540
Job No Sheet No Rev
297
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 297 of 540
Job No Sheet No Rev
298
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 298 of 540
Job No Sheet No Rev
299
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 299 of 540
Job No Sheet No Rev
300
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 300 of 540
Job No Sheet No Rev
301
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 301 of 540
Job No Sheet No Rev
302
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 302 of 540
Job No Sheet No Rev
303
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 303 of 540
Job No Sheet No Rev
304
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 304 of 540
Job No Sheet No Rev
305
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 305 of 540
Job No Sheet No Rev
306
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 306 of 540
Job No Sheet No Rev
307
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 307 of 540
Job No Sheet No Rev
308
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 308 of 540
Job No Sheet No Rev
309
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 309 of 540
Job No Sheet No Rev
310
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 310 of 540
Job No Sheet No Rev
311
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 311 of 540
Job No Sheet No Rev
312
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 312 of 540
Job No Sheet No Rev
313
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 313 of 540
Job No Sheet No Rev
314
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 314 of 540
Job No Sheet No Rev
315
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 315 of 540
Job No Sheet No Rev
316
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 316 of 540
Job No Sheet No Rev
317
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 317 of 540
Job No Sheet No Rev
318
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 318 of 540
Job No Sheet No Rev
319
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 319 of 540
Job No Sheet No Rev
320
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 320 of 540
Job No Sheet No Rev
321
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 321 of 540
Job No Sheet No Rev
322
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 322 of 540
Job No Sheet No Rev
323
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 323 of 540
Job No Sheet No Rev
324
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 324 of 540
Job No Sheet No Rev
325
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 325 of 540
Job No Sheet No Rev
326
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 326 of 540
Job No Sheet No Rev
327
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 327 of 540
Job No Sheet No Rev
328
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 328 of 540
Job No Sheet No Rev
329
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 329 of 540
Job No Sheet No Rev
330
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 330 of 540
Job No Sheet No Rev
331
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 331 of 540
Job No Sheet No Rev
332
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 332 of 540
Job No Sheet No Rev
333
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 333 of 540
Job No Sheet No Rev
334
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 334 of 540
Job No Sheet No Rev
335
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 335 of 540
Job No Sheet No Rev
336
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 336 of 540
Job No Sheet No Rev
337
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 337 of 540
Job No Sheet No Rev
338
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 338 of 540
Job No Sheet No Rev
339
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 339 of 540
Job No Sheet No Rev
340
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 340 of 540
Job No Sheet No Rev
341
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 341 of 540
Job No Sheet No Rev
342
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 342 of 540
Job No Sheet No Rev
343
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 343 of 540
Job No Sheet No Rev
344
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 344 of 540
Job No Sheet No Rev
345
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 345 of 540
Job No Sheet No Rev
346
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 346 of 540
Job No Sheet No Rev
347
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 347 of 540
Job No Sheet No Rev
348
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 348 of 540
Job No Sheet No Rev
349
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 349 of 540
Job No Sheet No Rev
350
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 350 of 540
Job No Sheet No Rev
351
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 351 of 540
Job No Sheet No Rev
352
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 352 of 540
Job No Sheet No Rev
353
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 353 of 540
Job No Sheet No Rev
354
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 354 of 540
Job No Sheet No Rev
355
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 355 of 540
Job No Sheet No Rev
356
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 356 of 540
Job No Sheet No Rev
357
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 357 of 540
Job No Sheet No Rev
358
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 358 of 540
Job No Sheet No Rev
359
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 359 of 540
Job No Sheet No Rev
360
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 360 of 540
Job No Sheet No Rev
361
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 361 of 540
Job No Sheet No Rev
362
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 362 of 540
Job No Sheet No Rev
363
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 363 of 540
Job No Sheet No Rev
364
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 364 of 540
Job No Sheet No Rev
365
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 365 of 540
Job No Sheet No Rev
366
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 366 of 540
Job No Sheet No Rev
367
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 367 of 540
Job No Sheet No Rev
368
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 368 of 540
Job No Sheet No Rev
369
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 369 of 540
Job No Sheet No Rev
370
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 370 of 540
Job No Sheet No Rev
371
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 371 of 540
Job No Sheet No Rev
372
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 372 of 540
Job No Sheet No Rev
373
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 373 of 540
Job No Sheet No Rev
374
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 374 of 540
Job No Sheet No Rev
375
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 375 of 540
Job No Sheet No Rev
376
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 376 of 540
Job No Sheet No Rev
377
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 377 of 540
Job No Sheet No Rev
378
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 378 of 540
Job No Sheet No Rev
379
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 379 of 540
Job No Sheet No Rev
380
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 380 of 540
Job No Sheet No Rev
381
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 381 of 540
Job No Sheet No Rev
382
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 382 of 540
Job No Sheet No Rev
383
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 383 of 540
Job No Sheet No Rev
384
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 384 of 540
Job No Sheet No Rev
385
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 385 of 540
Job No Sheet No Rev
386
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 386 of 540
Job No Sheet No Rev
387
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 387 of 540
Job No Sheet No Rev
388
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 388 of 540
Job No Sheet No Rev
389
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 389 of 540
Job No Sheet No Rev
390
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 390 of 540
Job No Sheet No Rev
391
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 391 of 540
Job No Sheet No Rev
392
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 392 of 540
Job No Sheet No Rev
393
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 393 of 540
Job No Sheet No Rev
394
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 394 of 540
Job No Sheet No Rev
395
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 395 of 540
Job No Sheet No Rev
396
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 396 of 540
Job No Sheet No Rev
397
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 397 of 540
Job No Sheet No Rev
398
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 398 of 540
Job No Sheet No Rev
399
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 399 of 540
Job No Sheet No Rev
400
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 400 of 540
Job No Sheet No Rev
401
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 401 of 540
Job No Sheet No Rev
402
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 402 of 540
Job No Sheet No Rev
403
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 403 of 540
Job No Sheet No Rev
404
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 404 of 540
Job No Sheet No Rev
405
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 405 of 540
Job No Sheet No Rev
406
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 406 of 540
Job No Sheet No Rev
407
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 407 of 540
Job No Sheet No Rev
408
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 408 of 540
Job No Sheet No Rev
409
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 409 of 540
Job No Sheet No Rev
410
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 410 of 540
Job No Sheet No Rev
411
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 411 of 540
Job No Sheet No Rev
412
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 412 of 540
Job No Sheet No Rev
413
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 413 of 540
Job No Sheet No Rev
414
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 414 of 540
Job No Sheet No Rev
415
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 415 of 540
Job No Sheet No Rev
416
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 416 of 540
Job No Sheet No Rev
417
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 417 of 540
Job No Sheet No Rev
418
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 418 of 540
Job No Sheet No Rev
419
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 419 of 540
Job No Sheet No Rev
420
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 420 of 540
Job No Sheet No Rev
421
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 421 of 540
Job No Sheet No Rev
422
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 422 of 540
Job No Sheet No Rev
423
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 423 of 540
Job No Sheet No Rev
424
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 424 of 540
Job No Sheet No Rev
425
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 425 of 540
Job No Sheet No Rev
426
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 426 of 540
Job No Sheet No Rev
427
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 427 of 540
Job No Sheet No Rev
428
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 428 of 540
Job No Sheet No Rev
429
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 429 of 540
Job No Sheet No Rev
430
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 430 of 540
Job No Sheet No Rev
431
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 431 of 540
Job No Sheet No Rev
432
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 432 of 540
Job No Sheet No Rev
433
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 433 of 540
Job No Sheet No Rev
434
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 434 of 540
Job No Sheet No Rev
435
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 435 of 540
Job No Sheet No Rev
436
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 436 of 540
Job No Sheet No Rev
437
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 437 of 540
Job No Sheet No Rev
438
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 438 of 540
Job No Sheet No Rev
439
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 439 of 540
Job No Sheet No Rev
440
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 440 of 540
Job No Sheet No Rev
441
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 441 of 540
Job No Sheet No Rev
442
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 442 of 540
Job No Sheet No Rev
443
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 443 of 540
Job No Sheet No Rev
444
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 444 of 540
Job No Sheet No Rev
445
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 445 of 540
Job No Sheet No Rev
446
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 446 of 540
Job No Sheet No Rev
447
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 447 of 540
Job No Sheet No Rev
448
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 448 of 540
Job No Sheet No Rev
449
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 449 of 540
Job No Sheet No Rev
450
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 450 of 540
Job No Sheet No Rev
451
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 451 of 540
Job No Sheet No Rev
452
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 452 of 540
Job No Sheet No Rev
453
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 453 of 540
Job No Sheet No Rev
454
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 454 of 540
Job No Sheet No Rev
455
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 455 of 540
Job No Sheet No Rev
456
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 456 of 540
Job No Sheet No Rev
457
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 457 of 540
Job No Sheet No Rev
458
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 458 of 540
Job No Sheet No Rev
459
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 459 of 540
Job No Sheet No Rev
460
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 460 of 540
Job No Sheet No Rev
461
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 461 of 540
Job No Sheet No Rev
462
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 462 of 540
Job No Sheet No Rev
463
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 463 of 540
Job No Sheet No Rev
464
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 464 of 540
Job No Sheet No Rev
465
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 465 of 540
Job No Sheet No Rev
466
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 466 of 540
Job No Sheet No Rev
467
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 467 of 540
Job No Sheet No Rev
468
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 468 of 540
Job No Sheet No Rev
469
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 469 of 540
Job No Sheet No Rev
470
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 470 of 540
Job No Sheet No Rev
471
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 471 of 540
Job No Sheet No Rev
472
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 472 of 540
Job No Sheet No Rev
473
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 473 of 540
Job No Sheet No Rev
474
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 474 of 540
Job No Sheet No Rev
475
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 475 of 540
Job No Sheet No Rev
476
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 476 of 540
Job No Sheet No Rev
477
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 477 of 540
Job No Sheet No Rev
478
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 478 of 540
Job No Sheet No Rev
479
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 479 of 540
Job No Sheet No Rev
480
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 480 of 540
Job No Sheet No Rev
481
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 481 of 540
Job No Sheet No Rev
482
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 482 of 540
Job No Sheet No Rev
483
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 483 of 540
Job No Sheet No Rev
484
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 484 of 540
Job No Sheet No Rev
485
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 485 of 540
Job No Sheet No Rev
486
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 486 of 540
Job No Sheet No Rev
487
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 487 of 540
Job No Sheet No Rev
488
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 488 of 540
Job No Sheet No Rev
489
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 489 of 540
Job No Sheet No Rev
490
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 490 of 540
Job No Sheet No Rev
491
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 491 of 540
Job No Sheet No Rev
492
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 492 of 540
Job No Sheet No Rev
493
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 493 of 540
Job No Sheet No Rev
494
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 494 of 540
Job No Sheet No Rev
495
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 495 of 540
Job No Sheet No Rev
496
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 496 of 540
Job No Sheet No Rev
497
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 497 of 540
Job No Sheet No Rev
498
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 498 of 540
Job No Sheet No Rev
499
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 499 of 540
Job No Sheet No Rev
500
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 500 of 540
Job No Sheet No Rev
501
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 501 of 540
Job No Sheet No Rev
502
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 502 of 540
Job No Sheet No Rev
503
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 503 of 540
Job No Sheet No Rev
504
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 504 of 540
Job No Sheet No Rev
505
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 505 of 540
Job No Sheet No Rev
506
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 506 of 540
Job No Sheet No Rev
507
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 507 of 540
Job No Sheet No Rev
508
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 508 of 540
Job No Sheet No Rev
509
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 509 of 540
Job No Sheet No Rev
510
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 510 of 540
Job No Sheet No Rev
511
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 511 of 540
Job No Sheet No Rev
512
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 512 of 540
Job No Sheet No Rev
513
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 513 of 540
Job No Sheet No Rev
514
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 514 of 540
Job No Sheet No Rev
515
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 515 of 540
Job No Sheet No Rev
516
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 516 of 540
Job No Sheet No Rev
517
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 517 of 540
Job No Sheet No Rev
518
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 518 of 540
Job No Sheet No Rev
519
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 519 of 540
Job No Sheet No Rev
520
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 520 of 540
Job No Sheet No Rev
521
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 521 of 540
Job No Sheet No Rev
522
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 522 of 540
Job No Sheet No Rev
523
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 523 of 540
Job No Sheet No Rev
524
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 524 of 540
Job No Sheet No Rev
525
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 525 of 540
Job No Sheet No Rev
526
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 526 of 540
Job No Sheet No Rev
527
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 527 of 540
Job No Sheet No Rev
528
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 528 of 540
Job No Sheet No Rev
529
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 529 of 540
Job No Sheet No Rev
530
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
10 7:EQZ- -6.160 10.003 -0.682 1.102 2.221 12.778
8:EQX+ -7.739 5.077 2.378 2.765 -2.671 23.791
1:DL-SW -1.306 71.049 2.356 -15.074 0.050 -7.473
2:DL-DINDING -0.809 21.862 1.656 -6.355 -0.010 -0.955
3:DL-LANTAI -2.306 43.343 2.472 -19.179 0.102 -17.938
4:DL-ATAP 0.093 3.453 -0.019 -0.001 -0.005 -0.132
5:LL-LANTAI -2.002 31.644 2.146 -12.129 0.088 -11.248
6:WINDLOAD -0.027 0.022 0.004 0.009 0.003 0.067
9:1,2DL+1,6LL -8.398 218.279 11.191 -68.138 0.305 -49.794
10:1,0DL+1,0L -12.517 181.376 7.933 -51.627 2.448 -24.901
11:1,0DL+1,0LL -14.097 176.449 10.993 -49.965 -2.444 -13.888
11 7:EQZ- -0.309 0.045 0.054 1.826 -0.015 0.838
8:EQX+ -8.178 1.727 -0.372 -0.788 0.458 38.033
1:DL-SW -0.104 72.284 -0.443 1.088 0.041 -0.041
2:DL-DINDING -0.058 27.554 -0.349 0.634 0.021 -0.075
3:DL-LANTAI -0.262 52.061 -0.259 -6.965 0.117 -0.283
4:DL-ATAP 0.008 23.072 -0.107 -0.125 0.001 0.024
5:LL-LANTAI -0.227 40.294 -0.224 -4.709 0.102 -0.246
6:WINDLOAD 0.008 0.004 0.000 0.003 -0.002 0.002
9:1,2DL+1,6LL -0.862 274.436 -1.749 -13.975 0.380 -0.843
10:1,0DL+1,0L -0.944 215.314 -1.329 -8.247 0.265 0.220
11:1,0DL+1,0LL -8.813 216.996 -1.755 -10.861 0.738 37.415
12 7:EQZ- 0.694 2.522 -0.892 0.194 1.242 -1.262
8:EQX+ -7.820 12.343 0.123 -0.065 2.345 22.470
1:DL-SW -1.316 74.237 -0.175 1.298 -0.033 1.701
2:DL-DINDING -0.866 29.462 -0.069 0.913 -0.041 1.107
3:DL-LANTAI -4.777 63.253 0.227 9.527 -0.103 6.088
4:DL-ATAP 0.061 30.628 0.253 0.330 -0.003 -0.061
5:LL-LANTAI -4.147 50.101 0.197 6.415 -0.089 5.285
6:WINDLOAD -0.049 0.145 0.001 0.003 -0.071 0.185
9:1,2DL+1,6LL -14.912 317.257 0.598 24.745 -0.359 19.058
10:1,0DL+1,0L -10.399 250.347 -0.458 18.680 0.902 13.043
11:1,0DL+1,0LL -18.913 260.168 0.557 18.421 2.005 36.775
13 7:EQZ- 0.149 -6.084 2.093 6.756 3.825 -0.433
8:EQX+ -9.247 31.758 -0.419 -1.195 2.760 40.157
1:DL-SW -2.117 89.499 0.686 8.178 0.005 -4.604
2:DL-DINDING -0.058 11.415 -1.212 3.242 -0.064 0.062
3:DL-LANTAI -2.862 47.337 -2.553 0.656 -0.039 -23.752
4:DL-ATAP -0.296 11.502 -0.080 -0.123 -0.006 0.567
5:LL-LANTAI -2.485 35.102 -2.216 -0.205 -0.034 -15.139
6:WINDLOAD -0.107 1.203 0.005 0.013 0.034 2.454
9:1,2DL+1,6LL -10.375 247.866 -7.337 14.015 -0.180 -57.493
10:1,0DL+1,0L -7.775 189.973 -3.277 18.517 3.719 -40.844
11:1,0DL+1,0LL -17.171 227.816 -5.789 10.566 2.654 -0.254
15 7:EQZ- 0.118 -17.423 10.751 78.482 6.318 -0.342
8:EQX+ -9.005 -6.549 -3.770 -10.509 2.168 39.227
1:DL-SW 1.373 122.217 -1.758 5.194 0.135 2.073
2:DL-DINDING 0.065 -0.855 -0.014 -0.792 0.024 -0.095
3:DL-LANTAI 1.714 74.940 -4.347 2.355 0.244 13.876
4:DL-ATAP 0.682 23.727 0.035 -0.075 0.029 -0.672
5:LL-LANTAI 1.488 55.719 -3.773 0.488 0.212 8.779
6:WINDLOAD -0.041 -4.204 0.030 0.016 -0.085 2.253
9:1,2DL+1,6LL 6.982 353.186 -13.338 8.800 0.858 32.265
10:1,0DL+1,0L 5.399 254.121 0.924 85.669 6.877 25.872
11:1,0DL+1,0LL -3.723 264.995 -13.598 -3.323 2.727 65.441
16 7:EQZ- 0.342 4.360 15.041 31.096 -0.614 -0.839
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 530 of 540
Job No Sheet No Rev
531
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
8:EQX+ -14.306 -2.926 -0.265 -0.549 0.702 30.824
1:DL-SW -0.330 73.855 0.151 0.361 0.024 0.420
2:DL-DINDING -0.056 -0.758 -0.109 -0.165 0.023 0.051
3:DL-LANTAI -0.760 95.827 0.525 1.537 0.053 0.859
4:DL-ATAP -0.031 -0.077 -0.010 -0.019 0.003 0.059
5:LL-LANTAI -0.660 75.237 0.456 1.237 0.046 0.746
6:WINDLOAD -0.147 -0.037 -0.004 -0.011 -0.023 0.313
9:1,2DL+1,6LL -2.468 322.995 1.398 4.036 0.196 2.861
10:1,0DL+1,0L -1.642 248.405 16.049 34.036 -0.489 1.609
11:1,0DL+1,0LL -16.290 241.120 0.743 2.391 0.827 33.273
17 7:EQZ- -0.047 -10.655 29.169 95.084 4.576 -0.054
8:EQX+ -27.133 22.839 -0.479 -1.642 2.547 61.235
1:DL-SW 0.230 70.498 -1.683 6.075 0.032 2.707
2:DL-DINDING -0.003 -0.092 -0.007 -0.123 0.092 -0.007
3:DL-LANTAI 0.636 42.956 -3.711 6.529 0.035 8.499
4:DL-ATAP -0.191 0.424 -0.012 -0.047 0.010 0.367
5:LL-LANTAI 0.552 32.432 -3.221 3.784 0.030 5.482
6:WINDLOAD -2.189 1.551 -0.011 -0.041 -0.072 4.850
9:1,2DL+1,6LL 1.689 188.435 -11.649 20.975 0.250 22.648
10:1,0DL+1,0L -1.013 137.115 20.524 111.261 4.703 21.842
11:1,0DL+1,0LL -28.099 170.608 -9.124 14.534 2.674 83.131
18 7:EQZ- 0.752 3.012 9.616 23.972 -0.554 -3.709
8:EQX+ -13.835 -2.554 2.231 2.761 0.218 31.531
1:DL-SW -0.025 77.514 1.156 -4.620 0.032 -1.702
2:DL-DINDING -0.173 13.895 -0.065 0.126 0.038 -0.125
3:DL-LANTAI 0.241 63.586 2.590 -3.801 0.090 -2.807
4:DL-ATAP 0.008 2.454 -0.020 -0.032 0.004 -0.001
5:LL-LANTAI 0.209 48.424 2.248 -1.780 0.078 -1.874
6:WINDLOAD -0.041 -0.009 0.001 -0.004 -0.004 0.093
9:1,2DL+1,6LL 0.396 266.416 7.991 -12.839 0.321 -8.560
10:1,0DL+1,0L 0.972 208.875 15.527 13.862 -0.316 -10.124
11:1,0DL+1,0LL -13.615 203.309 8.142 -7.349 0.456 25.115
19 7:EQZ- 0.503 7.457 10.486 26.455 0.422 -4.372
8:EQX+ -12.452 0.379 3.268 3.060 0.622 30.589
1:DL-SW 1.406 98.198 1.872 -9.737 0.040 3.379
2:DL-DINDING 1.049 25.719 1.242 2.405 0.022 -0.136
3:DL-LANTAI 3.500 109.531 4.650 -11.782 0.088 9.322
4:DL-ATAP -0.039 1.020 -0.006 -0.030 0.004 0.073
5:LL-LANTAI 3.038 83.545 4.036 -6.639 0.076 5.409
6:WINDLOAD -0.035 0.008 0.006 0.003 -0.004 0.084
9:1,2DL+1,6LL 11.959 415.032 15.766 -33.596 0.308 23.821
10:1,0DL+1,0L 9.421 325.477 22.285 0.675 0.649 13.761
11:1,0DL+1,0LL -3.534 318.399 15.067 -22.720 0.849 48.721
20 7:EQZ- 1.204 10.410 8.287 21.135 -0.562 -3.926
8:EQX+ -14.624 -0.850 1.844 2.435 0.206 32.399
1:DL-SW 0.215 75.476 1.067 -3.970 0.004 1.180
2:DL-DINDING 0.039 13.809 -0.051 0.046 0.008 0.276
3:DL-LANTAI 0.455 61.545 2.282 -3.088 0.021 7.107
4:DL-ATAP -0.015 4.010 -0.011 -0.008 -0.000 0.023
5:LL-LANTAI 0.395 46.235 1.981 -1.417 0.018 4.687
6:WINDLOAD -0.042 -0.007 0.008 0.013 -0.007 0.093
9:1,2DL+1,6LL 1.464 259.785 7.113 -10.692 0.068 17.803
10:1,0DL+1,0L 2.250 211.479 13.562 12.710 -0.518 9.441
11:1,0DL+1,0LL -13.578 200.218 7.119 -5.989 0.249 45.766
21 7:EQZ- 0.942 5.228 6.046 15.190 -1.524 -2.610
8:EQX+ -14.863 -0.158 1.348 2.446 -0.049 32.395
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 531 of 540
Job No Sheet No Rev
532
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
1:DL-SW -0.077 69.428 0.515 -1.683 0.001 0.475
2:DL-DINDING -0.077 12.623 -0.124 0.152 0.009 0.188
3:DL-LANTAI -0.611 54.375 1.078 -0.751 0.044 2.955
4:DL-ATAP -0.011 2.311 -0.002 0.003 -0.004 0.015
5:LL-LANTAI -0.531 41.189 0.936 -0.182 0.038 2.201
6:WINDLOAD -0.050 -0.003 -0.011 -0.028 -0.004 0.109
9:1,2DL+1,6LL -1.781 232.387 3.258 -3.026 0.122 7.882
10:1,0DL+1,0L -0.414 185.151 8.438 12.701 -1.439 3.334
11:1,0DL+1,0LL -16.220 179.765 3.740 -0.043 0.036 38.339
22 7:EQZ- 1.146 3.293 -0.715 0.610 -0.491 -2.597
8:EQX+ -15.359 6.236 0.544 0.699 0.109 32.989
1:DL-SW 0.017 65.605 0.700 -3.756 -0.011 2.179
2:DL-DINDING 0.072 10.806 -0.028 -0.022 -0.003 0.388
3:DL-LANTAI -0.003 48.371 1.099 -4.477 -0.025 4.536
4:DL-ATAP -0.010 1.820 -0.007 -0.010 -0.004 0.013
5:LL-LANTAI -0.003 37.153 0.954 -2.695 -0.022 3.096
6:WINDLOAD -0.049 0.041 0.009 0.018 -0.004 0.108
9:1,2DL+1,6LL 0.087 211.367 3.643 -14.230 -0.087 13.492
10:1,0DL+1,0L 1.170 167.089 2.011 -10.332 -0.559 7.724
11:1,0DL+1,0LL -15.335 170.033 3.271 -10.242 0.040 43.309
23 7:EQZ- 0.951 8.280 1.196 4.738 0.562 -2.449
8:EQX+ -15.341 -4.172 0.972 0.913 0.236 32.926
1:DL-SW -0.066 60.468 0.798 -4.226 0.014 0.139
2:DL-DINDING -0.049 8.791 0.020 -0.090 0.004 0.082
3:DL-LANTAI -0.214 35.489 1.065 -4.426 0.019 1.881
4:DL-ATAP -0.005 2.518 0.000 -0.001 -0.002 0.006
5:LL-LANTAI -0.186 27.006 0.924 -2.675 0.016 1.381
6:WINDLOAD -0.052 0.013 0.008 0.019 -0.008 0.112
9:1,2DL+1,6LL -0.698 171.929 3.739 -14.772 0.067 4.738
10:1,0DL+1,0L 0.379 142.566 4.012 -6.661 0.604 1.151
11:1,0DL+1,0LL -15.912 130.113 3.787 -10.486 0.278 36.526
24 7:EQZ- 0.864 3.809 1.703 5.952 -0.018 -2.491
8:EQX+ -14.518 -8.808 1.626 1.926 0.445 31.747
1:DL-SW -0.191 66.506 0.787 -3.909 0.037 -1.731
2:DL-DINDING -0.183 11.195 0.004 -0.090 0.004 -0.182
3:DL-LANTAI -0.325 44.635 1.277 -4.878 0.075 -0.543
4:DL-ATAP 0.016 4.024 0.019 0.013 -0.014 -0.020
5:LL-LANTAI -0.282 34.239 1.108 -2.910 0.065 -0.209
6:WINDLOAD -0.050 -0.037 0.005 0.011 -0.010 0.112
9:1,2DL+1,6LL -1.271 206.413 4.278 -15.295 0.226 -3.306
10:1,0DL+1,0L -0.151 164.370 4.903 -5.813 0.139 -5.064
11:1,0DL+1,0LL -15.533 151.754 4.826 -9.839 0.601 29.173
25 7:EQZ- 0.507 7.166 0.820 4.409 -0.599 -1.949
8:EQX+ -14.874 7.705 1.509 1.452 0.585 32.234
1:DL-SW 0.310 70.857 1.440 -5.035 -0.016 1.753
2:DL-DINDING 0.080 11.600 0.040 0.120 -0.001 0.379
3:DL-LANTAI 0.463 50.134 2.488 -8.542 -0.007 3.992
4:DL-ATAP 0.010 4.317 0.177 0.187 -0.035 -0.005
5:LL-LANTAI 0.402 38.442 2.160 -4.980 -0.006 2.594
6:WINDLOAD -0.055 0.142 0.021 0.050 -0.013 0.115
9:1,2DL+1,6LL 1.679 225.796 8.430 -23.892 -0.082 11.493
10:1,0DL+1,0L 1.717 182.658 7.145 -13.790 -0.678 6.879
11:1,0DL+1,0LL -13.664 183.197 7.835 -16.747 0.506 41.062
26 7:EQZ- -1.275 14.767 -4.390 -5.198 -0.651 1.287
8:EQX+ -12.103 -23.729 1.776 2.396 1.439 28.356
1:DL-SW 0.326 50.873 0.598 -3.006 -0.006 2.515
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 532 of 540
Job No Sheet No Rev
533
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
2:DL-DINDING 0.227 8.519 0.407 0.740 0.006 0.346
3:DL-LANTAI 0.220 18.988 0.685 -1.799 -0.006 3.284
4:DL-ATAP 0.060 14.877 0.182 0.242 0.001 -0.088
5:LL-LANTAI 0.191 14.406 0.594 -1.015 -0.005 2.203
6:WINDLOAD -0.028 -0.234 0.016 0.016 -0.094 0.089
9:1,2DL+1,6LL 1.306 134.957 3.197 -6.213 -0.014 10.795
10:1,0DL+1,0L -0.278 122.196 -1.908 -10.020 -0.754 9.637
11:1,0DL+1,0LL -11.106 83.700 4.258 -2.426 1.336 36.707
27 7:EQZ- -0.157 -13.227 2.581 5.312 -2.397 0.338
8:EQX+ -11.141 -15.839 -0.339 -0.210 5.214 37.579
1:DL-SW -0.171 84.842 0.956 5.896 -0.068 2.593
2:DL-DINDING 0.005 5.027 -0.938 -1.184 0.017 -0.008
3:DL-LANTAI 0.677 17.873 -1.269 1.964 -0.086 2.241
4:DL-ATAP -0.196 30.940 0.136 0.165 0.029 0.297
5:LL-LANTAI 0.588 13.734 -1.101 0.995 -0.075 1.349
6:WINDLOAD -0.229 -4.201 -0.021 -0.040 -0.043 2.076
9:1,2DL+1,6LL 1.319 188.392 -3.100 9.801 -0.248 8.306
10:1,0DL+1,0L 0.518 134.988 0.343 13.107 -2.622 8.885
11:1,0DL+1,0LL -10.466 132.375 -2.576 7.585 4.989 46.126
28 7:EQZ- -0.165 -6.090 11.558 31.473 -2.954 0.327
8:EQX+ -21.309 11.474 -2.610 -5.979 2.190 50.441
1:DL-SW 0.648 77.158 -2.194 5.379 -0.042 1.025
2:DL-DINDING -0.012 0.138 -0.067 -0.053 0.009 0.012
3:DL-LANTAI 0.699 51.025 -3.702 9.567 -0.051 2.644
4:DL-ATAP -0.163 0.599 -0.255 -0.548 0.036 0.251
5:LL-LANTAI 0.607 39.297 -3.214 5.725 -0.044 1.606
6:WINDLOAD -1.659 0.946 0.074 0.206 -0.101 3.851
9:1,2DL+1,6LL 2.379 217.578 -12.605 26.373 -0.127 7.289
10:1,0DL+1,0L -0.044 163.072 2.199 51.748 -3.146 9.716
11:1,0DL+1,0LL -21.188 180.636 -11.969 14.296 1.999 59.831
29 7:EQZ- -0.112 -10.311 12.972 35.152 0.150 0.225
8:EQX+ -19.649 -5.236 -0.628 -1.838 1.859 48.226
1:DL-SW -0.401 64.649 -0.130 1.250 0.123 -1.663
2:DL-DINDING 0.003 -0.092 0.038 0.090 0.005 -0.008
3:DL-LANTAI -0.662 31.315 -0.015 1.149 0.246 -1.408
4:DL-ATAP -0.024 -0.039 -0.036 -0.105 -0.028 0.072
5:LL-LANTAI -0.575 23.797 -0.013 0.790 0.214 -0.753
6:WINDLOAD -1.472 -0.380 0.010 0.034 -0.082 3.575
9:1,2DL+1,6LL -2.220 153.074 -0.191 4.124 0.755 -4.811
10:1,0DL+1,0L -3.242 108.939 12.828 38.360 0.626 0.042
11:1,0DL+1,0LL -22.779 114.014 -0.773 1.370 2.335 48.042
30 7:EQZ- -0.086 -6.018 10.465 29.263 1.144 0.179
8:EQX+ -20.854 0.741 -1.095 -3.138 1.365 49.940
1:DL-SW 0.106 63.760 -0.458 1.716 0.039 -0.185
2:DL-DINDING 0.006 -0.050 0.021 0.044 0.008 -0.012
3:DL-LANTAI 0.160 32.931 -0.378 1.237 0.041 0.130
4:DL-ATAP -0.077 -0.215 0.001 -0.004 -0.010 0.141
5:LL-LANTAI 0.139 25.141 -0.328 0.701 0.035 0.053
6:WINDLOAD -1.567 0.030 0.026 0.073 -0.075 3.717
9:1,2DL+1,6LL 0.456 155.937 -1.501 4.714 0.149 0.173
10:1,0DL+1,0L -1.319 115.580 9.350 33.030 1.181 4.022
11:1,0DL+1,0LL -22.087 122.338 -2.210 0.630 1.403 53.783
31 7:EQZ- 0.093 -1.214 3.867 11.825 5.250 -0.050
8:EQX+ -22.976 -48.056 -0.128 -0.176 0.966 53.101
1:DL-SW -0.138 59.496 -0.393 2.049 0.063 -2.157
2:DL-DINDING 0.009 -0.024 0.016 0.031 0.015 -0.018
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 533 of 540
Job No Sheet No Rev
534
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
3:DL-LANTAI -0.812 22.152 -0.474 1.934 0.027 -3.358
4:DL-ATAP 0.501 4.082 0.015 0.018 0.002 -0.602
5:LL-LANTAI -0.705 16.840 -0.411 1.168 0.024 -2.026
6:WINDLOAD -1.848 -5.436 0.000 0.032 -0.052 4.143
9:1,2DL+1,6LL -1.655 129.792 -1.662 6.708 0.166 -10.605
10:1,0DL+1,0L -2.899 95.896 2.620 17.057 5.328 -4.069
11:1,0DL+1,0LL -25.968 49.055 -1.376 5.056 1.045 49.083
32 7:EQZ- -0.061 -11.272 20.606 63.169 -14.352 0.176
8:EQX+ -25.174 -19.256 2.099 5.917 3.332 56.813
1:DL-SW -0.158 66.343 -0.741 3.309 -0.110 -1.243
2:DL-DINDING 0.007 -0.023 0.054 0.149 -0.023 -0.017
3:DL-LANTAI -0.718 31.729 -1.238 4.044 -0.201 -1.978
4:DL-ATAP 0.159 2.683 0.027 0.064 -0.004 -0.207
5:LL-LANTAI -0.623 24.380 -1.074 2.553 -0.175 -1.139
6:WINDLOAD -2.078 -1.815 -0.054 -0.139 -0.132 4.519
9:1,2DL+1,6LL -1.849 159.887 -3.995 13.164 -0.684 -5.955
10:1,0DL+1,0L -3.472 112.025 17.581 73.149 -14.995 0.112
11:1,0DL+1,0LL -28.585 104.041 -0.926 15.898 2.689 56.749
33 7:EQZ- -0.052 -13.811 27.501 87.435 2.172 0.063
8:EQX+ -26.140 20.436 -0.113 -0.076 3.322 58.887
1:DL-SW 0.219 66.980 -0.961 4.084 -0.046 1.218
2:DL-DINDING 0.010 -0.032 0.030 0.073 -0.004 -0.022
3:DL-LANTAI 0.502 33.607 -2.070 4.407 -0.150 2.821
4:DL-ATAP -0.141 0.353 0.023 0.063 0.015 0.194
5:LL-LANTAI 0.436 25.609 -1.797 2.621 -0.130 1.739
6:WINDLOAD -2.101 2.017 0.012 0.028 -0.114 4.622
9:1,2DL+1,6LL 1.406 162.065 -6.447 14.546 -0.430 7.836
10:1,0DL+1,0L -1.126 114.724 22.739 98.710 1.743 10.635
11:1,0DL+1,0LL -27.214 148.971 -4.874 11.200 2.894 69.459
39 7:EQZ- 0.017 0.267 -8.311 58.097 3.324 -0.100
8:EQX+ -20.808 -24.405 -0.043 -0.296 -0.343 52.668
1:DL-SW -0.685 86.420 0.118 0.959 -0.087 -1.060
2:DL-DINDING 0.011 0.023 0.005 -0.036 0.045 -0.024
3:DL-LANTAI -0.460 30.508 0.250 2.060 -0.256 -5.638
4:DL-ATAP -0.035 5.328 0.003 -0.012 0.022 0.130
5:LL-LANTAI -0.399 22.482 0.217 1.788 -0.222 -3.656
6:WINDLOAD -1.384 -3.177 -0.006 -0.034 0.039 3.764
9:1,2DL+1,6LL -2.042 182.705 0.799 6.426 -0.685 -13.762
10:1,0DL+1,0L -2.936 141.850 -7.724 62.823 2.866 -6.585
11:1,0DL+1,0LL -23.761 117.178 0.545 4.429 -0.801 46.183
40 7:EQZ- -0.112 -0.877 -9.703 52.438 -3.304 0.190
8:EQX+ -12.172 10.130 0.612 2.143 0.054 40.634
1:DL-SW -0.247 86.288 0.074 0.621 -0.037 0.334
2:DL-DINDING 0.008 -0.003 0.027 0.085 0.024 -0.019
3:DL-LANTAI 0.077 22.645 0.126 1.121 -0.038 -0.023
4:DL-ATAP -0.802 29.628 -0.006 0.041 0.006 1.002
5:LL-LANTAI 0.066 16.520 0.109 0.973 -0.033 -0.044
6:WINDLOAD -0.202 -0.575 -0.018 -0.038 0.014 2.162
9:1,2DL+1,6LL -1.051 192.702 0.440 3.798 -0.108 1.481
10:1,0DL+1,0L -1.213 153.627 -9.390 55.240 -3.368 3.602
11:1,0DL+1,0LL -13.273 164.634 0.925 4.945 -0.011 44.046
42 7:EQZ- -0.075 4.801 -5.124 -4.127 0.008 0.173
8:EQX+ -16.446 28.653 -0.133 -0.168 -0.130 44.920
1:DL-SW 1.151 73.727 2.639 3.288 -0.049 0.913
2:DL-DINDING 0.006 -0.009 0.000 0.003 -0.003 -0.015
3:DL-LANTAI 1.035 25.501 -0.117 -0.128 -0.116 4.025
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 534 of 540
Job No Sheet No Rev
535
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
4:DL-ATAP 0.482 32.950 -0.031 -0.040 -0.004 -0.581
5:LL-LANTAI 0.898 19.566 -0.102 -0.111 -0.100 2.415
6:WINDLOAD -0.624 -0.866 -0.006 -0.006 0.121 2.602
9:1,2DL+1,6LL 4.645 189.908 2.827 3.569 -0.366 9.077
10:1,0DL+1,0L 2.872 155.670 -2.741 -1.122 -0.142 9.533
11:1,0DL+1,0LL -13.498 179.521 2.251 2.838 -0.280 54.280
91 7:EQZ- -0.558 -1.716 42.357 3.245 0.475 1.014
8:EQX+ -10.548 -1.796 4.182 -0.358 2.206 16.232
1:DL-SW 1.523 27.644 -0.970 0.539 -0.025 -4.772
2:DL-DINDING 0.002 -0.124 0.511 -0.236 -0.004 0.000
3:DL-LANTAI -0.015 -0.175 1.469 -0.330 0.037 0.045
4:DL-ATAP 8.194 15.263 -0.195 0.227 0.001 -24.821
5:LL-LANTAI -0.013 -0.152 1.275 -0.287 0.032 0.039
6:WINDLOAD -8.688 -3.027 -0.235 -0.026 0.253 19.300
9:1,2DL+1,6LL 11.625 50.885 3.016 -0.220 0.063 -35.394
10:1,0DL+1,0L 0.446 37.711 44.210 3.132 0.770 -9.194
11:1,0DL+1,0LL -9.544 37.632 6.035 -0.471 2.501 6.024
92 7:EQZ- 0.125 0.287 5.581 3.080 -0.009 -0.404
8:EQX+ -9.952 -1.597 -0.033 -0.101 -0.000 14.990
1:DL-SW 1.532 27.263 -0.012 -0.036 0.000 -4.795
2:DL-DINDING -0.000 0.001 -0.002 -0.005 -0.000 0.000
3:DL-LANTAI -0.000 0.002 -0.005 -0.016 -0.000 0.001
4:DL-ATAP 8.253 15.337 -0.002 -0.004 0.000 -25.013
5:LL-LANTAI -0.000 0.002 -0.005 -0.014 -0.000 0.001
6:WINDLOAD -8.654 -3.025 -0.001 -0.003 -0.000 19.370
9:1,2DL+1,6LL 11.741 51.126 -0.032 -0.096 0.000 -35.768
10:1,0DL+1,0L 1.255 39.866 5.555 3.001 -0.009 -10.841
11:1,0DL+1,0LL -8.821 37.982 -0.060 -0.180 0.000 4.552
93 7:EQZ- -0.139 0.405 5.659 3.236 -0.009 0.456
8:EQX+ -9.982 -1.637 -0.033 -0.101 -0.000 15.099
1:DL-SW 1.519 27.417 -0.005 -0.022 -0.000 -4.749
2:DL-DINDING 0.000 -0.001 -0.002 -0.005 0.000 -0.000
3:DL-LANTAI 0.000 -0.002 -0.005 -0.016 -0.000 -0.001
4:DL-ATAP 8.181 15.297 0.000 0.000 -0.001 -24.767
5:LL-LANTAI 0.000 -0.001 -0.005 -0.014 -0.000 -0.001
6:WINDLOAD -8.603 -3.020 -0.002 -0.004 0.000 19.189
9:1,2DL+1,6LL 11.641 51.252 -0.021 -0.075 -0.001 -35.423
10:1,0DL+1,0L 0.958 40.095 5.641 3.174 -0.010 -9.873
11:1,0DL+1,0LL -8.884 38.053 -0.051 -0.163 -0.001 4.770
94 7:EQZ- -0.127 -1.259 5.117 2.848 0.001 0.415
8:EQX+ -13.273 -10.521 -0.031 -0.097 -0.000 24.732
1:DL-SW 0.991 26.941 -0.042 10.506 -0.000 4.849
2:DL-DINDING -0.000 0.001 -0.002 -0.005 -0.000 0.000
3:DL-LANTAI -0.000 0.003 -0.005 -0.015 -0.000 0.001
4:DL-ATAP 2.973 10.986 -0.000 -0.001 -0.000 -8.423
5:LL-LANTAI -0.000 0.003 -0.004 -0.013 -0.000 0.001
6:WINDLOAD -6.444 -3.012 -0.001 -0.004 0.000 11.299
9:1,2DL+1,6LL 4.756 45.523 -0.066 12.560 -0.000 -4.286
10:1,0DL+1,0L -2.608 33.663 5.063 13.315 0.000 8.142
11:1,0DL+1,0LL -15.754 24.401 -0.086 10.371 -0.000 32.460
95 7:EQZ- 0.248 -2.094 56.654 16.310 -0.057 -0.441
8:EQX+ -15.524 -0.444 0.079 0.140 3.290 31.413
1:DL-SW 1.889 33.801 -2.265 0.998 0.016 -5.341
2:DL-DINDING -0.000 -0.001 0.050 -0.001 -0.000 0.001
3:DL-LANTAI -0.011 0.004 0.434 0.036 0.022 0.053
4:DL-ATAP 5.683 36.365 -0.007 0.184 0.007 -16.628
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 535 of 540
Job No Sheet No Rev
536
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
5:LL-LANTAI -0.010 0.004 0.377 0.031 0.019 0.046
6:WINDLOAD -6.486 -7.320 0.037 0.002 0.224 18.986
9:1,2DL+1,6LL 9.057 84.210 -1.543 1.509 0.085 -26.224
10:1,0DL+1,0L 1.314 60.760 55.280 17.559 0.232 -3.325
11:1,0DL+1,0LL -14.458 62.410 -1.296 1.389 3.579 28.530
96 7:EQZ- -0.043 0.193 10.359 18.336 -0.045 0.009
8:EQX+ -14.376 -0.480 0.004 0.013 0.000 30.338
1:DL-SW 1.911 33.214 -0.000 -0.004 -0.000 -5.459
2:DL-DINDING -0.000 -0.000 -0.000 -0.000 0.000 -0.000
3:DL-LANTAI -0.000 -0.000 0.001 0.003 -0.000 0.000
4:DL-ATAP 5.735 36.306 -0.004 -0.009 -0.000 -16.829
5:LL-LANTAI -0.000 -0.000 0.001 0.003 -0.000 0.000
6:WINDLOAD -6.488 -7.319 0.004 0.011 0.000 19.161
9:1,2DL+1,6LL 9.175 83.424 -0.002 -0.007 -0.001 -26.746
10:1,0DL+1,0L 1.115 62.393 10.360 18.340 -0.045 -3.118
11:1,0DL+1,0LL -13.217 61.720 0.006 0.017 -0.000 27.211
97 7:EQZ- 0.020 -0.107 10.371 18.358 -0.045 0.071
8:EQX+ -14.420 -0.474 0.005 0.014 -0.000 30.505
1:DL-SW 1.899 33.217 -0.005 -0.013 0.000 -5.411
2:DL-DINDING 0.000 0.000 -0.000 -0.000 -0.000 -0.000
3:DL-LANTAI 0.000 -0.000 0.001 0.003 -0.000 -0.001
4:DL-ATAP 5.681 36.311 -0.002 -0.006 0.001 -16.610
5:LL-LANTAI 0.000 -0.000 0.001 0.003 -0.000 -0.001
6:WINDLOAD -6.430 -7.320 0.004 0.012 -0.000 18.936
9:1,2DL+1,6LL 9.097 83.433 -0.005 -0.014 0.001 -26.427
10:1,0DL+1,0L 1.171 62.101 10.371 18.358 -0.044 -3.015
11:1,0DL+1,0LL -13.269 61.734 0.004 0.013 0.001 27.419
98 7:EQZ- -0.362 0.368 12.963 18.431 -0.064 1.021
8:EQX+ -20.989 3.562 0.004 0.012 -0.000 40.487
1:DL-SW 2.040 44.988 0.006 0.010 -0.000 -19.783
2:DL-DINDING -0.000 0.000 -0.000 -0.000 0.000 0.000
3:DL-LANTAI -0.000 0.000 0.001 0.003 -0.000 0.001
4:DL-ATAP 7.608 31.445 -0.013 -0.027 -0.001 -19.949
5:LL-LANTAI -0.000 0.000 0.001 0.003 -0.000 0.001
6:WINDLOAD -5.231 -6.266 0.005 0.014 0.000 13.226
9:1,2DL+1,6LL 11.576 91.721 -0.005 -0.013 -0.001 -47.674
10:1,0DL+1,0L 4.054 70.537 12.964 18.433 -0.065 -25.482
11:1,0DL+1,0LL -16.573 73.731 0.004 0.014 -0.001 13.984
99 7:EQZ- 0.232 -4.300 9.780 17.897 0.020 -0.790
8:EQX+ -18.658 -15.688 -0.000 0.004 -0.000 45.056
1:DL-SW 0.158 24.113 -0.060 10.481 0.000 7.034
2:DL-DINDING 0.000 0.000 -0.000 -0.000 -0.000 -0.000
3:DL-LANTAI 0.000 -0.001 0.001 0.003 0.000 -0.000
4:DL-ATAP 0.517 4.843 -0.001 -0.005 -0.000 -0.982
5:LL-LANTAI 0.000 -0.001 0.001 0.003 0.000 -0.000
6:WINDLOAD -6.069 -0.830 0.002 0.008 0.000 10.394
9:1,2DL+1,6LL 0.811 34.746 -0.071 12.579 -0.000 7.261
10:1,0DL+1,0L -5.161 23.825 9.723 28.387 0.020 15.655
11:1,0DL+1,0LL -24.051 12.437 -0.057 10.494 -0.000 61.502
100 7:EQZ- -0.278 -2.519 81.627 5.015 -0.666 2.257
8:EQX+ -13.446 2.148 -12.164 0.118 3.367 27.361
1:DL-SW -3.424 30.819 -1.322 0.517 0.002 10.003
2:DL-DINDING -0.006 -0.158 0.493 -0.304 0.011 -0.002
3:DL-LANTAI 0.009 -0.334 2.007 -0.623 -0.026 -0.175
4:DL-ATAP -13.918 20.981 -0.308 0.172 0.025 41.468
5:LL-LANTAI 0.008 -0.290 1.742 -0.540 -0.023 -0.152
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 536 of 540
Job No Sheet No Rev
537
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
6:WINDLOAD -1.964 -4.665 0.119 0.009 0.313 5.983
9:1,2DL+1,6LL -20.794 61.105 3.833 -1.149 -0.024 61.310
10:1,0DL+1,0L -19.573 43.833 84.359 4.246 -0.365 59.383
11:1,0DL+1,0LL -32.741 48.501 -9.432 -0.651 3.667 84.486
101 7:EQZ- 0.211 0.407 6.308 5.468 0.073 -0.750
8:EQX+ -12.371 2.108 -0.070 -0.217 -0.000 25.582
1:DL-SW -3.437 30.540 0.006 0.018 0.000 10.153
2:DL-DINDING 0.000 0.000 -0.002 -0.005 -0.000 -0.000
3:DL-LANTAI -0.000 0.001 -0.002 -0.005 0.000 0.001
4:DL-ATAP -13.959 21.041 0.034 0.107 0.001 41.617
5:LL-LANTAI -0.000 0.001 -0.001 -0.005 0.000 0.001
6:WINDLOAD -1.900 -4.660 0.002 0.006 -0.000 5.994
9:1,2DL+1,6LL -20.876 61.899 0.042 0.130 0.001 62.126
10:1,0DL+1,0L -19.086 47.330 6.345 5.584 0.074 57.015
11:1,0DL+1,0LL -31.668 49.031 -0.033 -0.102 0.001 83.347
102 7:EQZ- -0.214 -0.075 6.371 5.602 0.073 0.773
8:EQX+ -12.397 2.097 -0.068 -0.213 0.000 25.697
1:DL-SW -3.444 30.535 0.001 0.008 -0.000 10.185
2:DL-DINDING 0.000 0.000 -0.002 -0.005 0.000 -0.000
3:DL-LANTAI 0.000 -0.000 -0.002 -0.005 0.000 -0.001
4:DL-ATAP -13.992 21.040 0.035 0.109 -0.001 41.769
5:LL-LANTAI 0.000 -0.000 -0.001 -0.004 0.000 -0.001
6:WINDLOAD -1.863 -4.668 0.002 0.006 0.000 5.828
9:1,2DL+1,6LL -20.923 61.889 0.037 0.121 -0.001 62.341
10:1,0DL+1,0L -19.513 46.832 6.404 5.710 0.073 58.552
11:1,0DL+1,0LL -31.696 49.003 -0.034 -0.105 -0.001 83.476
103 7:EQZ- 0.558 0.051 6.374 5.614 0.094 -1.818
8:EQX+ -13.060 2.254 -0.069 -0.215 -0.001 29.108
1:DL-SW -3.552 30.699 0.016 0.036 0.001 10.683
2:DL-DINDING -0.000 -0.000 -0.002 -0.005 -0.000 0.000
3:DL-LANTAI -0.000 -0.000 -0.002 -0.005 0.000 0.001
4:DL-ATAP -14.379 21.257 0.034 0.106 0.002 43.367
5:LL-LANTAI -0.000 -0.000 -0.001 -0.004 0.000 0.001
6:WINDLOAD -1.025 -4.958 0.003 0.008 0.000 1.844
9:1,2DL+1,6LL -21.518 62.346 0.053 0.151 0.003 64.862
10:1,0DL+1,0L -18.398 47.048 6.422 5.750 0.097 54.077
11:1,0DL+1,0LL -32.016 49.252 -0.021 -0.079 0.002 85.004
104 7:EQZ- 0.233 -1.541 5.974 5.544 0.004 -0.818
8:EQX+ -18.658 15.737 -0.059 -0.195 0.000 45.055
1:DL-SW -0.166 24.118 -0.052 10.503 0.000 -7.006
2:DL-DINDING 0.000 0.001 -0.001 -0.005 0.000 -0.000
3:DL-LANTAI 0.000 0.001 -0.001 -0.005 0.000 -0.000
4:DL-ATAP -0.552 4.856 0.038 0.114 0.001 1.103
5:LL-LANTAI 0.000 0.001 -0.001 -0.004 0.000 -0.000
6:WINDLOAD -3.325 -0.479 0.001 0.005 -0.000 7.137
9:1,2DL+1,6LL -0.862 34.773 -0.023 12.723 0.001 -7.085
10:1,0DL+1,0L -3.810 26.957 5.957 16.153 0.005 0.414
11:1,0DL+1,0LL -22.701 44.235 -0.076 10.414 0.001 46.288
105 7:EQZ- 0.203 0.003 18.697 98.369 7.198 -0.874
8:EQX+ -20.292 -6.632 -0.046 -0.307 0.145 48.823
1:DL-SW -0.007 50.601 0.021 0.153 -0.043 0.035
2:DL-DINDING 0.000 0.000 -0.001 -0.004 0.003 -0.000
3:DL-LANTAI 0.000 0.000 -0.001 -0.004 0.003 -0.000
4:DL-ATAP 0.063 11.184 0.084 0.598 -0.185 -0.143
5:LL-LANTAI 0.000 0.000 -0.001 -0.004 0.002 -0.000
6:WINDLOAD -1.298 -3.560 -0.004 -0.030 0.004 5.642
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 537 of 540
Job No Sheet No Rev
538
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
9:1,2DL+1,6LL 0.067 74.142 0.124 0.885 -0.263 -0.131
10:1,0DL+1,0L -1.040 58.228 18.797 99.078 6.983 4.659
11:1,0DL+1,0LL -21.535 51.594 0.054 0.402 -0.070 54.356
106 7:EQZ- 0.104 -0.996 18.936 117.867 0.601 -0.553
8:EQX+ -16.128 -0.008 -0.003 -0.025 0.023 32.311
1:DL-SW -0.002 57.752 0.005 0.042 -0.007 0.010
2:DL-DINDING 0.000 -0.000 -0.000 -0.000 0.000 -0.000
3:DL-LANTAI 0.000 -0.000 -0.000 -0.000 0.000 -0.000
4:DL-ATAP -0.008 9.978 0.016 0.141 -0.031 0.043
5:LL-LANTAI 0.000 -0.000 -0.000 -0.000 0.000 -0.000
6:WINDLOAD -0.748 -1.765 -0.002 -0.021 -0.003 3.888
9:1,2DL+1,6LL -0.012 81.275 0.025 0.218 -0.044 0.062
10:1,0DL+1,0L -0.654 64.968 18.955 118.028 0.561 3.387
11:1,0DL+1,0LL -16.886 65.956 0.015 0.136 -0.017 36.252
107 7:EQZ- 0.193 -0.053 20.611 110.799 0.017 -0.827
8:EQX+ -20.293 6.632 0.009 0.059 0.023 48.824
1:DL-SW 0.000 50.601 0.008 0.059 0.009 -0.006
2:DL-DINDING 0.000 -0.000 -0.000 -0.000 -0.000 -0.000
3:DL-LANTAI 0.000 -0.000 0.000 0.003 0.002 -0.000
4:DL-ATAP -0.093 11.187 0.023 0.173 0.030 0.273
5:LL-LANTAI 0.000 -0.000 0.000 0.002 0.001 -0.000
6:WINDLOAD -1.217 -2.201 -0.009 -0.067 -0.014 5.417
9:1,2DL+1,6LL -0.111 74.146 0.038 0.285 0.051 0.320
10:1,0DL+1,0L -1.116 59.535 20.633 110.969 0.045 4.857
11:1,0DL+1,0LL -21.602 66.220 0.031 0.229 0.051 54.508
108 7:EQZ- -0.193 0.088 12.926 47.565 2.127 0.896
8:EQX+ -18.171 5.446 -0.009 -0.060 -0.087 53.772
1:DL-SW 0.263 37.458 -0.009 0.015 -0.043 -9.143
2:DL-DINDING -0.000 0.000 -0.001 -0.009 -0.006 0.001
3:DL-LANTAI -0.000 0.000 -0.004 -0.027 -0.018 0.002
4:DL-ATAP 2.793 -0.757 0.047 0.272 0.059 -13.576
5:LL-LANTAI -0.000 0.000 -0.004 -0.024 -0.015 0.001
6:WINDLOAD -2.784 0.999 -0.030 -0.175 -0.041 13.213
9:1,2DL+1,6LL 3.666 44.041 0.032 0.263 -0.034 -27.257
10:1,0DL+1,0L 0.078 37.787 12.924 47.617 2.063 -8.605
11:1,0DL+1,0LL -17.900 43.145 -0.011 -0.008 -0.152 44.270
109 7:EQZ- -0.092 0.101 17.074 93.223 1.028 0.514
8:EQX+ -15.242 -0.729 -0.004 -0.021 -0.004 32.841
1:DL-SW 0.297 50.522 -0.004 -0.026 0.029 11.396
2:DL-DINDING -0.000 -0.000 -0.000 -0.001 -0.001 0.000
3:DL-LANTAI -0.000 -0.000 -0.000 -0.002 -0.005 0.001
4:DL-ATAP 1.183 9.680 -0.019 -0.146 0.097 -7.292
5:LL-LANTAI -0.000 -0.000 -0.000 -0.002 -0.004 0.001
6:WINDLOAD -1.604 -1.757 0.006 0.048 -0.050 8.306
9:1,2DL+1,6LL 1.775 72.241 -0.028 -0.214 0.137 4.927
10:1,0DL+1,0L -0.217 58.545 17.057 93.093 1.094 12.925
11:1,0DL+1,0LL -15.367 57.716 -0.021 -0.151 0.062 45.253
197 7:EQZ- 0.025 5.715 14.080 28.741 -0.684 -0.211
8:EQX+ -14.338 7.247 0.276 0.378 0.811 30.729
1:DL-SW 0.066 71.168 -0.216 1.082 -0.001 -0.082
2:DL-DINDING 0.045 0.088 -0.008 -0.003 0.004 -0.086
3:DL-LANTAI 0.465 91.827 -0.370 3.802 0.002 -0.697
4:DL-ATAP -0.020 0.038 0.004 0.012 0.001 0.041
5:LL-LANTAI 0.404 72.537 -0.321 2.477 0.002 -0.605
6:WINDLOAD -0.146 0.063 0.009 0.014 -0.032 0.310
9:1,2DL+1,6LL 1.314 311.806 -1.221 9.836 0.011 -1.955
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 538 of 540
Job No Sheet No Rev
539
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
10:1,0DL+1,0L 0.839 241.437 13.178 36.126 -0.707 -1.329
11:1,0DL+1,0LL -13.524 242.970 -0.625 7.763 0.788 29.611
218 7:EQZ- 0.095 5.156 5.612 11.037 -0.377 -0.427
8:EQX+ -3.930 2.438 -0.575 -0.961 2.262 12.127
1:DL-SW -0.032 38.776 -0.387 2.695 0.030 0.056
2:DL-DINDING -0.017 0.174 -0.007 -0.001 0.008 0.027
3:DL-LANTAI -0.068 43.096 -0.796 6.417 0.063 0.180
4:DL-ATAP -0.002 0.103 -0.031 -0.053 0.002 0.009
5:LL-LANTAI -0.059 33.401 -0.691 4.072 0.055 0.157
6:WINDLOAD -0.119 0.004 0.005 0.011 -0.087 0.382
9:1,2DL+1,6LL -0.238 152.021 -2.570 17.385 0.211 0.578
10:1,0DL+1,0L -0.203 120.710 3.706 24.178 -0.306 0.384
11:1,0DL+1,0LL -4.228 117.992 -2.482 12.180 2.332 12.938
219 7:EQZ- 0.206 1.440 4.815 9.461 -0.485 -0.716
8:EQX+ -4.434 1.550 -0.711 -1.283 2.152 13.696
1:DL-SW -0.009 40.958 -0.378 1.903 0.034 0.051
2:DL-DINDING -0.006 0.132 -0.014 -0.015 0.008 0.017
3:DL-LANTAI -0.036 41.563 -0.662 3.971 0.082 0.160
4:DL-ATAP -0.004 0.037 -0.008 -0.012 -0.002 0.008
5:LL-LANTAI -0.031 32.089 -0.575 2.467 0.071 0.139
6:WINDLOAD -0.097 0.012 0.011 0.023 -0.080 0.319
9:1,2DL+1,6LL -0.115 150.571 -2.194 10.965 0.262 0.506
10:1,0DL+1,0L 0.023 116.231 3.189 17.800 -0.371 -0.022
11:1,0DL+1,0LL -4.617 116.341 -2.336 7.055 2.267 14.390
220 7:EQZ- -0.314 -1.633 2.458 4.673 -0.322 0.833
8:EQX+ -4.617 0.455 -0.201 -0.272 2.126 14.232
1:DL-SW -0.019 41.364 -0.383 1.538 0.036 0.088
2:DL-DINDING 0.002 0.079 -0.011 -0.013 0.010 0.015
3:DL-LANTAI -0.052 49.941 -0.686 4.247 0.093 0.198
4:DL-ATAP 0.008 0.059 0.003 0.004 -0.001 -0.000
5:LL-LANTAI -0.045 38.509 -0.595 2.650 0.081 0.172
6:WINDLOAD -0.100 -0.042 -0.001 0.006 -0.083 0.317
9:1,2DL+1,6LL -0.146 171.346 -2.246 11.171 0.295 0.635
10:1,0DL+1,0L -0.520 128.277 0.784 13.104 -0.186 1.622
11:1,0DL+1,0LL -4.824 130.364 -1.875 8.159 2.263 15.021
221 7:EQZ- -0.145 3.249 10.002 20.383 0.053 0.285
8:EQX+ -11.598 -10.170 1.020 2.000 1.395 27.017
1:DL-SW 0.644 56.066 -0.028 0.049 0.023 -0.834
2:DL-DINDING 0.026 -0.048 0.019 0.041 0.007 -0.062
3:DL-LANTAI 1.266 63.605 0.065 0.828 0.059 -1.734
4:DL-ATAP -0.015 0.039 0.006 0.014 0.001 0.034
5:LL-LANTAI 1.099 49.415 0.057 0.603 0.051 -1.505
6:WINDLOAD -0.126 -0.113 -0.021 -0.041 -0.053 0.286
9:1,2DL+1,6LL 4.064 222.660 0.166 2.083 0.190 -5.523
10:1,0DL+1,0L 2.749 172.214 10.101 21.876 0.141 -3.530
11:1,0DL+1,0LL -8.704 158.795 1.119 3.493 1.483 23.202
225 7:EQZ- 0.341 10.393 16.212 34.011 0.416 -0.818
8:EQX+ -14.453 1.540 -1.439 -3.049 0.331 31.093
1:DL-SW 0.693 89.105 -0.900 8.025 0.033 -0.928
2:DL-DINDING 0.702 16.326 -1.548 -2.190 0.014 -0.947
3:DL-LANTAI 2.836 135.575 -2.120 26.623 0.076 -3.881
4:DL-ATAP 0.023 0.207 -0.003 -0.027 -0.002 -0.012
5:LL-LANTAI 2.462 107.330 -1.841 17.189 0.066 -3.369
6:WINDLOAD -0.147 -0.059 -0.012 -0.020 -0.021 0.314
9:1,2DL+1,6LL 9.045 461.183 -8.431 66.419 0.251 -12.312
10:1,0DL+1,0L 6.910 358.876 9.788 83.611 0.582 -9.641
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 539 of 540
Job No Sheet No Rev
540
Part
Software licensed to engineering
Job Title Ref
By Date06-Dec-22 Chd
Reactions Cont...
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
(kN) (kN) (kN) (kNm) (kNm) (kNm)
11:1,0DL+1,0LL -7.883 350.023 -7.863 46.551 0.497 22.270
Print Time/Date: 08/12/2022 20:57 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 540 of 540
