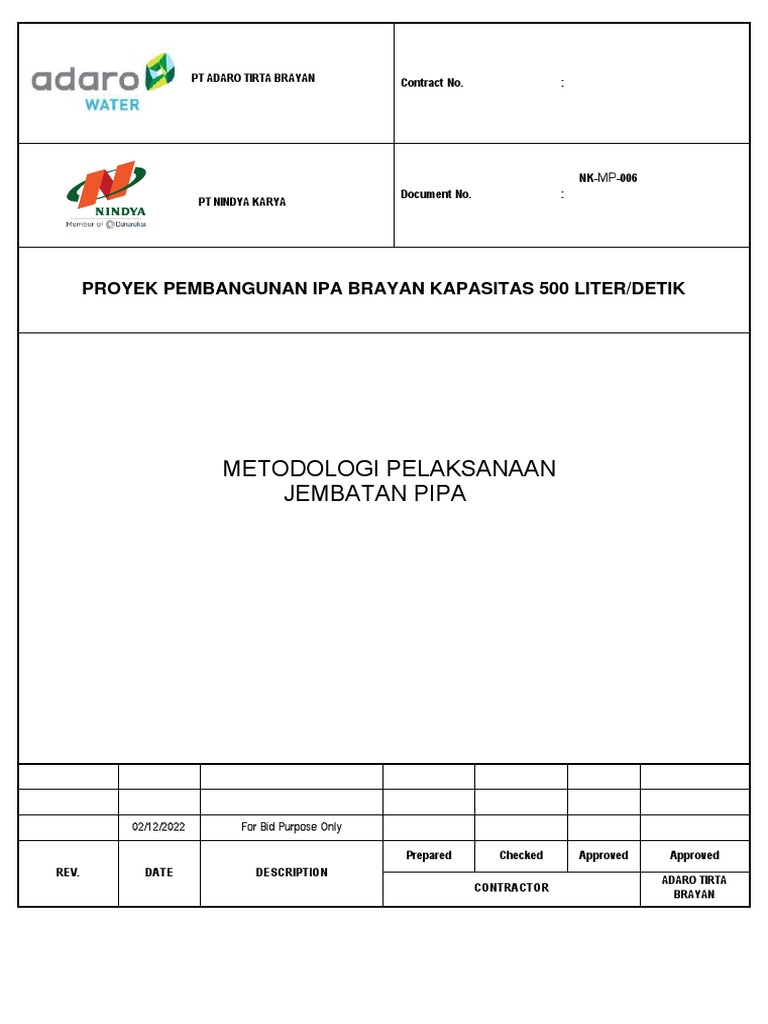

PT ADARO TIRTA BRAYAN Contract No.

NK-MP-006
Document No. :
PT NINDYA KARYA

PROYEK PEMBANGUNAN IPA BRAYAN KAPASITAS 500 LITER/DETIK

METODOLOGI PELAKSANAAN
JEMBATAN PIPA

02/12/2022 For Bid Purpose Only

Prepared Checked Approved Approved

REV. DATE DESCRIPTION
ADARO TIRTA
CONTRACTOR
BRAYAN
 METODA PELAKSANAAN
JEMBATAN PENYEBRANGAN
PIPA
PT. ADARO TIRTA BRAYAN PT NINDYA KARYA

No. Dokumen Rev NO. KONTRAK

Halaman 2 dari 8
NK-MP-006 00

Rev No Date Description

 METODA PELAKSANAAN
JEMBATAN PENYEBRANGAN
PIPA
PT. ADARO TIRTA BRAYAN PT NINDYA KARYA

No. Dokumen Rev NO. KONTRAK

Halaman 3 dari 8
NK-MP-006 00

1.0 UMUM
Dokumen ini menjelaskan tentang metoda pelaksanaan pipa pemasangan jembatan pipa
untuk Proyek Pembangunan IPA Brayan Kapasitas 500 Liter/Detik.

2.0 RUANG LINGKUP

Prosedur ini mengatur persyaratan minimum metoda pelaksanaan pemasangan jembatan
pipa HDPE diameter 400 mm di Pembangunan IPA Brayan Kapasitas 500 Liter/Detik.

3.0 DEFINISI
Definisi yang terkandung dalam isi prosedur ini adalah sebagai berikut:

PERUSAHAAN PT. Adaro Tirta Brayan, sebagai Pemilik proyek Pembangunan

IPA Brayan Kapasitas 500 Liter/Detik.

PROYEK Proyek Pembangunan IPA Brayan Kapasitas 500 Liter/Detik.

KONTRAKTOR PT. Nindya Karya sebagai Main Contractor untuk proyek

Pembangunan IPA Brayan Kapasitas 500 Liter/Detik.

VENDOR/SUPPLIER Perusahaan atau badan usaha yang menyediakan material,

peralatan dokumen/gambar teknis dan service untuk
melaksanakan pekerjaan proyek.

SUB-KONTRAKTOR Perusahaan lain yang ditunjuk KONTRAKTOR untuk

melaksanakan sebagian pekerjaan PROYEK.

4.0 DESKRIPSI PROSEDUR

4.1. Lokasi

Lokasi Pekerjaan :
Gang Kertas, Jl. Nusa Indah, Jalan Yos Sudarso, Jl. Veteran, Sumatra Utara
 METODA PELAKSANAAN
JEMBATAN PENYEBRANGAN
PIPA
PT. ADARO TIRTA BRAYAN PT NINDYA KARYA

No. Dokumen Rev NO. KONTRAK

Halaman 4 dari 8
NK-MP-006 00

4 . 2 Jembatan Penyeberangan Pipa

Penyebrangan-penyebrangan pipa pada sungai dan urung-urung, akan

dilaksanakan sesuai dengan gambar-gambar rencana (Standar/Khusus). Bagi
penyebrangan-penyebrangan sungai dan urung-urung perbaikan- perbaikan dan
penyesuaian terhadap dinding-dinding topang dan pangkal- pangkal jembatan,
gambar-gambar kerja akan diberikan/dilaporkan oleh Kontraktor kepada Direksi atau
wakilnya. Semua pipa-pipa pada penyebrangan-penyebrangan sungai dan bangunan-
bangunan lain akan dipasang dengan peralatan-peralatan yang layak, seperti penjepit-
penjepit, penggantung-penggantung dan penopang-penopang dan sebagainya
sedemikian rupa, sehingga pemuaian dan penciutan, getaran- getaran kecil pada
perpipaan akan didalam batas-batas yang diijinkan dan tidak mengakibatkan
kebocoran-kebocoran. Penyebrangan-penyebrangan pipa melalui fasilitas umum
akan dilaksanakan sesuai gambar-gambar rencana.

pemasangan jembatan pipa akan dijaga kelancaran lalu lintas sekitarnya, kecuali
bila ditentukan lain, pemasangan valve udara sesuai dengan gambar- gambar rencana.
Lokasi pemasangan valve-valve dan pipa penguras akan sesuai dengan situasi
setempat sehingga memudahkan. Kontraktor bertanggung jawab untuk memastikan
desain Jembatan Pipa yang digunakan, sesuai dengan perhitungan teknis dan syarat
yang berlaku
 METODA PELAKSANAAN
JEMBATAN PENYEBRANGAN
PIPA
PT. ADARO TIRTA BRAYAN PT NINDYA KARYA

No. Dokumen Rev NO. KONTRAK

Halaman 5 dari 8
NK-MP-006 00

Ilustrasi Pekerjaan Jembatan Pipa

5.0 METODE PEMASANGAN

Kontraktor akan menyediakan, mengelola, dan memelihara semua bahan yang akan
digunakan dalam pelaksanaan pekerjaan, baik yang disediakan oleh ATB maupun oleh
Kontraktor.

1. Penyediaan Material
Kontraktor akan menyediakan material sesuai spesifikasi yang ditentukan oleh
ATB. Material yang disediakan Kontraktor adalah sebagai berikut:
• Elektroda (kawat las) dan kebutuhan lain untuk pengelasan yang sesuai standard
API 1104
• Semua kebutuhan untuk tanda-tanda pengamanan, peringatan dsb, • Material
untuk Pneumatic Test dan purging termasuk peralatannya seperti valve,
pressure gauge, blind flange dsb,
• Material lain yang tidak disebutkan tapi diperlukan untuk penyelesaian pekerjaan.
 METODA PELAKSANAAN
JEMBATAN PENYEBRANGAN
PIPA
PT. ADARO TIRTA BRAYAN PT NINDYA KARYA

No. Dokumen Rev NO. KONTRAK

Halaman 6 dari 8
NK-MP-006 00

2. Pengangkutan Material
Kontraktor atas bebannya sendiri, mengangkut bahan-bahan atau material yang
diperlukan untuk pelaksanaan pekerjaan.

3. Pemeriksaan dan Penggunaan material

Kontraktor akan terlebih dulu memeriksa keadaan material yang akan dipasang
untuk instalasi.
Kerusakan material menjadi tanggung jawab Kontraktor dan akan segera
diperbaiki atau diganti karena material yang rusak tidak diperkenankan digunakan
untuk pekerjaan. Kontraktor akan selalu melaporkan pengelolaan material secara
periodic sesuai ketentuan yang telah diberikan dalam bentuk laporan harian,
mingguan dan bulanan.

4. Penjajaran Pipa
Maksud pekerjaan ini adalah penempatan pipa di sepanjang jalur pemasangan
sebelum pekerjaan pengelasan dimulai. Pekerjaan ini dapat dilaksanakan bila
tempatnya telah dipersiapkan dengan baik seperti bebas dari benda-benda atau
rintangan lainnya. Bila pipa telah dijajarkan, Kontraktor akan mengamankannya dari
kemungkinan kerusakan, Selain itu pipa akan diletakkan diatas balok dan karung
berisi serbuk kayu (serbuk gergaji) atau dapat juga menggunakan karung berisi
pasir dan tidak diperkenankan tergeletak tanpa alas.

5. Pekerjaan Pengelasan

1. Syarat-Syarat Pengelasan

- Standard yang digunakan untuk pelaksanaan pengelasan adalah API 1104 edisi
terakhir.
- Juru las yang berkualifikasi 5G dan 6G, bersertifikat MIGAS, dan masih
melakukan kegiatan pengelasan dalam kurun waktu 6 bulan terakhir.
- Peralatan, material, dan sarana lain untuk pengelasan akan sudah tersedia
dan sesuai spesifikasi yang telah ditentukan.
- Tenaga, peralatan dan material disediakan Kontraktor.

2. Prosedur Pengelasan

Kontraktor mempunyai “Welding Procedure Specification (WPS)” yang sesuai

dengan pekerjaan yang akan dilaksanakan dan mengacu pada API 1104 untuk
pipeline. Semua kualifikasi terhadap WPS akan disaksikan dan disetujui oleh ATB.

3. Peralatan Pengelasan
Semua peralatan pengelasan disediakan Kontraktor. Peralatan tersebut
adalah, tidak terbatas pada:
- Mesin Trafo Las
- Tang Las terbuat dari tembaga
- Gerinda
- Mesin pembersih gerinda dan kawat
 METODA PELAKSANAAN
JEMBATAN PENYEBRANGAN
PIPA
PT. ADARO TIRTA BRAYAN PT NINDYA KARYA

No. Dokumen Rev NO. KONTRAK

Halaman 7 dari 8
NK-MP-006 00

- Perlengkapan juru las

- Chain Block, Tripod
- Balok dudukan pipa (Support)
- Peralatan lain yang diperlukan untuk pengelasan

Peralatan-peralatan tersebut akan dalam kondisi baik dan terpelihara.

6. Pelaksanaan Pengelasan
a. Pengelasan
Bila pipa yang akan dilas tidak terdapat bevel, maka Kontraktor akan membentuk
bevel sesuai ketentuan yang ada dalam standard code dan spesifikasi.
Kontraktor berkewajiban untuk melakukan trimming apabila terdapat perbedaan
ketebalan antara pipa dan fitting. Pengelasan dilaksanakan sepenuhnya
mengikuti standard, edisi terakhir. Sebelum dilakukan pengelasan, pipa akan
diletakkan diatas balok kayu yang mempunyai lebar paling sedikit 200 mm dan
paling sedikit berada 600 mm berada diatas permukaan tanah sehingga
pelaksanaan maupun pemeriksaan dapat dilakukan dengan baik. Untuk
mendapatkan kelurusan dan hasil pengelasan yang baik, maka di ujung pipa yang
akan dilas akan dipasang klem pipa dan kemudian dibersihkan. Pada setiap
pengelasan, Kontraktor akan memberi nomor pengelasan di lokasi pengelasan
dan nomor ini haris mudah dilihat, misalnya dipasang didekat sambungan
dengan cat warna terang. Setiap hari jika pekerjaan akan dihentikan, maka
sebelum ditinggalkan, kedua ujung pipa yang disambung akan ditutup agar
kotoran atau benda-benda yang tidak diinginkan tidak masuk kedalam pipa.

b. Pengawasan dan Pemeriksaan Hasil pengelasan akan diperiksa dengan cara

NDT (Non Destructive Test), yaitu Radiography Test yang dilakukan 100%
terhadap sambungan las. Sedangkan untuk sambungan yang tidak dapat di-
radiography, maka NDT dilakukan dengan cara dye penentrant atau sejenisnya.
Pelaksanaan pemeriksaan ini adalah Perusahaan yang ATB dan disetujui ATB.
Kriteria diterimanya pengelasan yang gagal, maka Kontraktor atas bebannya
akan memperbaiki atau mengulangi pengelasan dan pemeriksaan, dengan
ketentuan: Apabila diketemukan selain cacat crack maka boleh dilakukan repair 1
kali tanpa dilakukan kualifikasi, Sedangkan apabila diketemukan cacat crack,
maka hanya boleh dilakukan 1 kali repair, kemudian setelah dilakukan repair
masih terdapat cacat maka sambungan tersebut dinyatakan gagal dan akan
dipotong 1-1/2 diameter pipa.

7. Pengamanan

Kontraktor Pengujian akan menyediakan semua kebutuhan pengamanan untuk

menghindari risiko-risiko pekerjaan yang mungkin terjadi selama masa pengujian
seperti kecelakaan kerja, kerusakan atau kehilangan atas barang, gangguan lalu lintas
dan lain sebagainya, serta akan memenuhi ketentuan-ketentuan Departemen
Pekerjaan Umum dan ATB. Pada saat pekerjaan pengujian yang berbahaya bagi
pemakai jalan atau berada di daerah yang ramai dilakukan, maka Penyedia Jasa
Pengujian akan mengadakan pengamanan sedemikian rupa di tempat tersebut,
 METODA PELAKSANAAN
JEMBATAN PENYEBRANGAN
PIPA
PT. ADARO TIRTA BRAYAN PT NINDYA KARYA

No. Dokumen Rev NO. KONTRAK

Halaman 8 dari 8
NK-MP-006 00

Kontraktor akan melakukan sterilisasi area bahaya radiasi saat dilakukan uji
radiografi. Jika hal ini dilalaikan oleh Kontraktor, maka segala akibat yang
ditimbulkan menjadi beban dan tanggungjawab Kontraktor.

8. Pengujian
Pelaksanaan pengujian Radiografi akan dilaksanakan sebelum dilaksanakan
sebelum dilaksanakannya proses field Joint Coating dan setelah hasil inspeksi
visual diterima. Pengujian tak merusak (NDT) akan dilakukan sesuai prosedur
tertulis, minimal member informasi hal sebagai berikut:

- Kode atau standar yang diterapkan,

- Metode las (bila releven),
- Dimensi dan ukuran sambungan,
- Material,
- Metode,
- Teknik,
- Peralatan utama dan alat bantu,
- Bahan habis pakai (mencakup merek dagang)
- Kepekaan,
- Teknik kalibrasi dan acuan kalibrasi,
- Parameter uji dan variable
- Penilaian cacat,
- Pelaporan dan dokumentasi dari hasil,
- Acuan prosedur pengelasan yang diterapkan, dan
- Kriteria Penerimaan

VIII. DOKUMENTASI

Semua kegiatan di dalam pelaksanaa dokumen Metoda Pelaksanaan ini harus dibuatkan
laporan inspeksinya dan di dokumentasikan.
