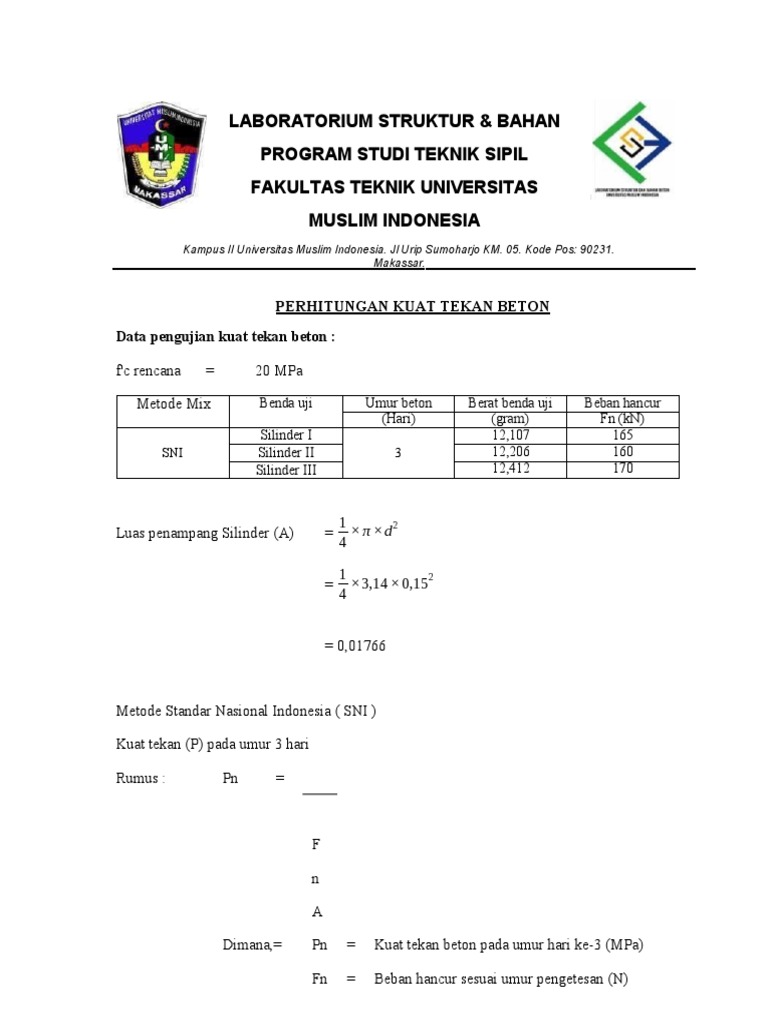

PERHITUNGAN KUAT TEKAN BETON

Data pengujian kuat tekan beton :

f'c rencana = 20 MPa

Metode Mix Benda uji Umur beton Berat benda uji Beban hancur
(Hari) (gram) Fn (kN)
Silinder I 12,107 165
SNI Silinder II 3 12,206 160
Silinder III 12,412 170

1
Luas penampang Silinder (A) = × π ×d 2
4

1 2
= ×3,14 × 0,15
4

= 0,01766

Metode Standar Nasional Indonesia ( SNI )

Kuat tekan (P) pada umur 3 hari

Rumus : Pn =

Dimana,= Pn = Kuat tekan beton pada umur hari ke-3 (MPa)

Fn = Beban hancur sesuai umur pengetesan (N)

 A = Luas penerima gaya / beban hancur (m²)

Pn = N/mm² = Mpa

Silinder I P1 = 165 = 9322 kN/m2 = 9,322 MPa

0.0177

Silinder II P2 = 160 = 9039 kN/m2 = 9,039 MPa

0.0177

Silinder II P2 = 170 = 9604 kN/m2 = 9,604 MPa

0.0177

Transfer kuat tekan beton

Rumus : Ptn = Pn x αm
Αn

dimana, Ptn = Kuat tekan pada umur transfer hari ke-n (MPa)

Pn = Kuat tekan beton pada umur hari ke-3 (MPa)

αn = Koefisien umur transfer pada hari umur transfer

αm = Koefisien umur transfer sesuai umur pengetesan

 Silinder I

P₁ = 9,322

Pt -7 = 9,322 x 0.70 = 14,19 Mpa

0.46

Pt -14 = 9,322 x 0.88 = 17,83 Mpa

0.46

Pt -21 = 9,322 x 0.96 = 19,45 Mpa

0.46

Pt -28 = 9,322 x 1.00 = 20,26 Mpa

0.46

Silinder II

P2 = 9,039

Pt -7 = 9,039 x 0.70 = 13,75 Mpa

0.46

Pt -14 = 9,039 x 0.88 = 17,29 Mpa

0.46

Pt -21 = 9,039 x 0.96 = 18,86 Mpa

0.46

Pt -28 = 9,039 x 1.00 = 19,65 Mpa

0.46
 Silinder III

P2 = 9,604

Pt -7 = 9,604 x 0.70 = 14,61 Mpa

0.46

Pt -14 = 9,604 x 0.88 = 18,37 Mpa

0.46

Pt -21 = 9,604 x 0.96 = 20,04 Mpa

0.46

Pt -28 = 9,604 x 1.00 = 20,87 Mpa

0.46

Tabel Hasil Perhitungan Kuat

Kuat Tekan Beton (MPa)

Silinder Pt-3 Pt-7 Pt-14 Pt-21 Pt-28

I 9,322 14,19 17,83 19,45 20,26

II 9,039 13,75 17,29 18,86 19,65
III 9,604 14,61 18,37 20,04 20,87

f'c rata-rata = 20,26 + 19,65 + 20,87

3
= 20,88 MPa

Faktor Kegagalan (Fk )

Rumus :

Fk = 100% - ( F'cr ) x 100%

f'c

Fk = 100% - ( 20 ) x 100%

20,88
= 0,042 %
 SILINDER
GRAFIK HUBUNGAN F'C DENGAN UMUR HARI1BETON UNTUK SILINDER 1
1
39
36
33
30
27
24
21
19.45 20.26
(MPa)

18 17.83
SILINDER 1
F'C

15 14.19
12
9 9.32
6
3
0 0
0 3 7 14 21 28
UMUR HARI BEON

SILINDER 2
GRAFIK HUBUNGAN F'C DENGAN UMUR HARI BETON UNTUK SILINDER 2

39
36
33
30
27
24
21
18.86 19.65 SILINDER 2
18 17.29
15 13.75
12
9 9.03
6
3
0 0
0 3 7 14 21 28
UMUR HARI BETON
 30
27
24
21 20.87
20.04
18 18.37
15 14.61 SILINDER 3
12
9 9.6
6
3
0 0
0 3 7 14 21 28
UMUR HARI BETON

5
GRAFIK HUBUNGAN F'CSILINDER
DENGAN 5 HARI BETON UNTUK
UMUR
SILINDER
48
45
42 SILINDER 1
39
SILINDER 9
36
33 SILINDER 2
30
27
(MPa)

24 SILINDER 3
F'C

21
18
15
12 SILINDER
10
9 SILINDER
6 10
3
0
0 3 7 14 21 28

UMUR HARI BETON
