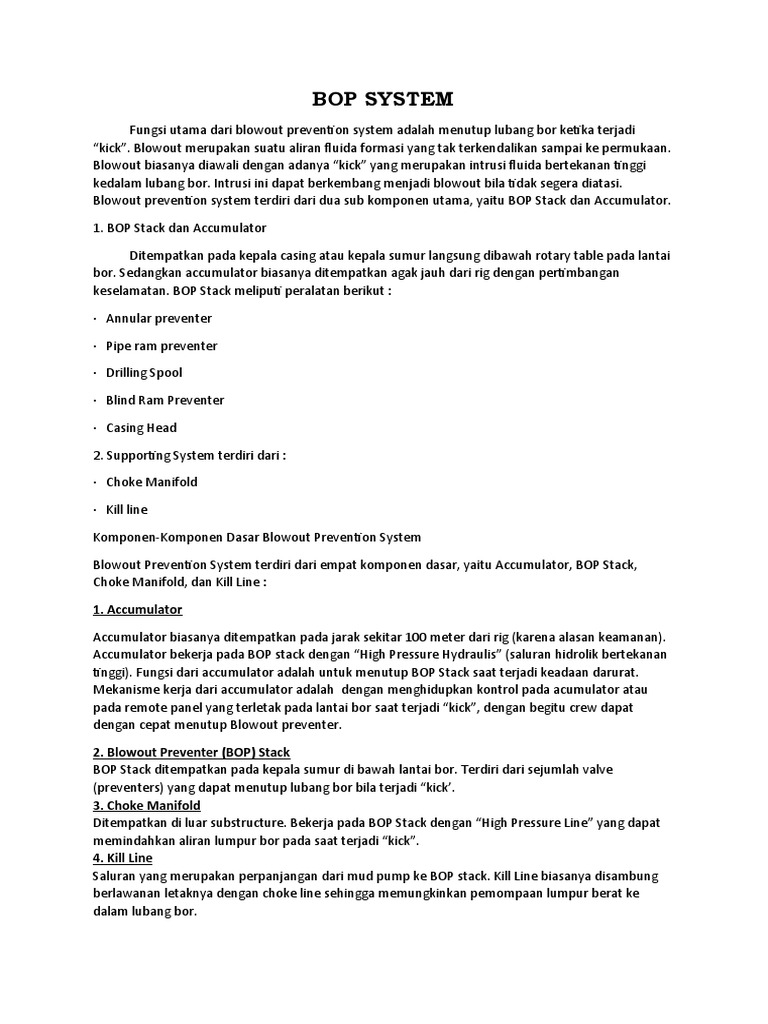

BOP SYSTEM

Fungsi utama dari blowout prevention system adalah menutup lubang bor ketika terjadi
“kick”. Blowout merupakan suatu aliran fluida formasi yang tak terkendalikan sampai ke permukaan.
Blowout biasanya diawali dengan adanya “kick” yang merupakan intrusi fluida bertekanan tinggi
kedalam lubang bor. Intrusi ini dapat berkembang menjadi blowout bila tidak segera diatasi.
Blowout prevention system terdiri dari dua sub komponen utama, yaitu BOP Stack dan Accumulator.

1. BOP Stack dan Accumulator

Ditempatkan pada kepala casing atau kepala sumur langsung dibawah rotary table pada lantai
bor. Sedangkan accumulator biasanya ditempatkan agak jauh dari rig dengan pertimbangan
keselamatan. BOP Stack meliputi peralatan berikut :

· Annular preventer

· Pipe ram preventer

· Drilling Spool

· Blind Ram Preventer

· Casing Head

2. Supporting System terdiri dari :

· Choke Manifold

· Kill line

Komponen-Komponen Dasar Blowout Prevention System

Blowout Prevention System terdiri dari empat komponen dasar, yaitu Accumulator, BOP Stack,
Choke Manifold, dan Kill Line :

1. Accumulator

Accumulator biasanya ditempatkan pada jarak sekitar 100 meter dari rig (karena alasan keamanan).
Accumulator bekerja pada BOP stack dengan “High Pressure Hydraulis” (saluran hidrolik bertekanan
tinggi). Fungsi dari accumulator adalah untuk menutup BOP Stack saat terjadi keadaan darurat.
Mekanisme kerja dari accumulator adalah  dengan menghidupkan kontrol pada acumulator atau
pada remote panel yang terletak pada lantai bor saat terjadi “kick”, dengan begitu crew dapat
dengan cepat menutup Blowout preventer.

2. Blowout Preventer (BOP) Stack

BOP Stack ditempatkan pada kepala sumur di bawah lantai bor. Terdiri dari sejumlah valve
(preventers) yang dapat menutup lubang bor bila terjadi “kick’.
3. Choke Manifold
Ditempatkan di luar substructure. Bekerja pada BOP Stack dengan “High Pressure Line” yang dapat
memindahkan aliran lumpur bor pada saat terjadi “kick”.
4. Kill Line
Saluran yang merupakan perpanjangan dari mud pump ke BOP stack. Kill Line biasanya disambung
berlawanan letaknya dengan choke line sehingga memungkinkan pemompaan lumpur berat ke
dalam lubang bor.
 Komponen-Komponen Utama BOP System
1. Annular Preventer
Ditempatkan paling atas dari susunan BOP Stack. Annular preventer berisi rubber packing elemen
yang berfungsi menutup lubang annulus baik dalam keadaan kosong ataupun ada rangkaian pipa
bor.
2. Ram Preventer

Ram preventer hanya dapat menutup lubang annulus untuk ukuran pipa tertentu, atau pada
keadaan tidak ada pipa bor dalam lubang.

Pipe rams : digunakan untuk menutup lubang bor pada waktu rangkaian pipa bor barada dalam
lubang.

Blind or Blank rams : digunakan untuk menutup lubang bor pada waktu rangkaian pipa bor tidak
berada dalam lubang bor.

Shear rams : digunakan untuk memotong drill pipe dan seal sehingga lubang bor kosong (open hole),
terutama pad offshore floating rigs.

3. Drilling Spools

Drilling spool terletak di antara preventers. Drilling Spools berfungsi sebagai tempat pemasangan
choke line (yang mensirkulasikan “kick” keluar dari lubang bor) dan kill line (yang memompakan
lumpur berat). Ram preventer pada sisa-sisanya mempunyai “cutlets” yang digunakan untuk maksud
yang sama.

4. Casing Head (Well Head)

Casing head terletak tepat di atas sumur. Ia merupakan alat tambahan pada bagian atas casing yang
berfungsi sebagai fondasi BOP Stack.

Supporting System

1. Choke Manifold

Choke manifold merupakan suatu kumpulan fitting dengan beberapa outlet yang dikendalikan
secara manual dan/atau otomatis. Bekerja pada BOP Stack dengan “High Pressure Line”, disebut
“Choke line”.

Bila dihidupkan, choke manifold membantu menjaga back pressure dalam lubang bor untuk
mencegah terjadinya intrusi fluida formasi. Lumpur bor dapat dialirkan dari BOP Stack ke sejumlah
valve (yang membatasi aliran dan langsung ke reserve pits), mud-gas separator atau mud
conditioning area back pressure dijaga sampai lubang bor dapat dikontrol kembali.
2. Kill Line

Kill Line bekerja pada BOP Stack biasanya berlawanan dengan choke manifold (dan choke line).
Lumpur berat dapat dipompakan melalui Kill Line ke dalam lumpur bor sampai tekanan hidrostatik
lumpur dapat mengimbangi tekanan formasi.

Peralatan Lain :Gate Valve, Tool ini terletak pada rangkaian pipa. Mekanisme kerjanya adalah ketika
terjadi kick, maka system BOP akan mulai bekerja sehingga annular preventer akan menutup. Pada
saat itu valve-valve akan menutup juga secara otomatis.
