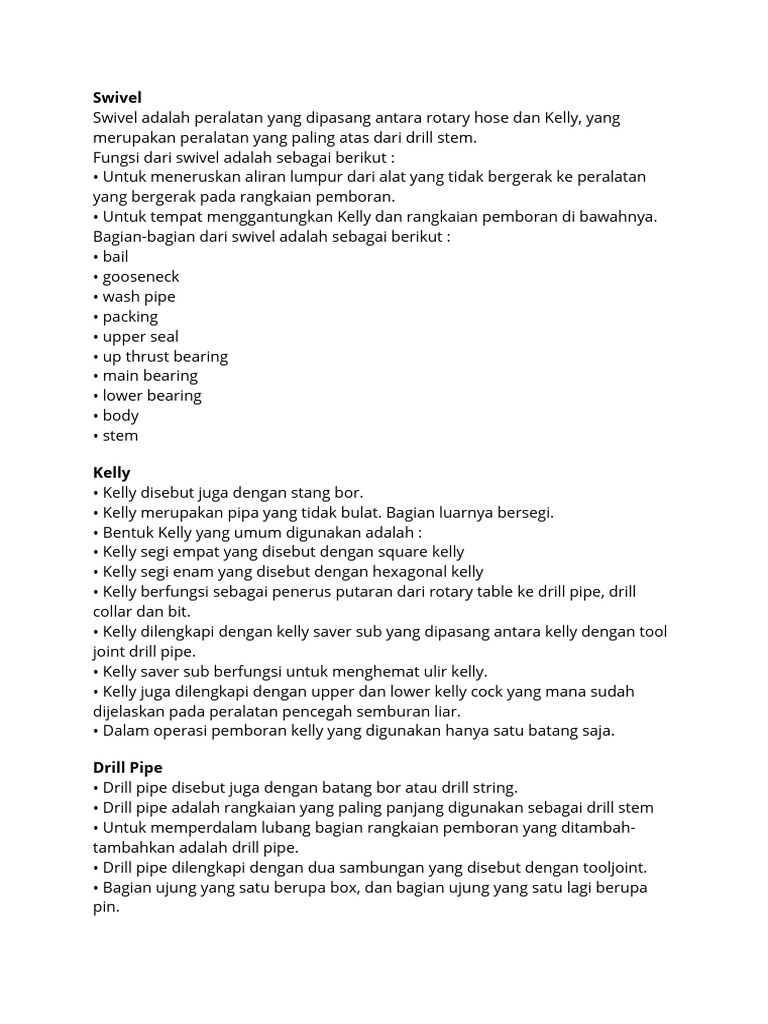

Swivel

Swivel adalah peralatan yang dipasang antara rotary hose dan Kelly, yang
merupakan peralatan yang paling atas dari drill stem.
Fungsi dari swivel adalah sebagai berikut :
• Untuk meneruskan aliran lumpur dari alat yang tidak bergerak ke peralatan
yang bergerak pada rangkaian pemboran.
• Untuk tempat menggantungkan Kelly dan rangkaian pemboran di bawahnya.
Bagian-bagian dari swivel adalah sebagai berikut :
• bail
• gooseneck
• wash pipe
• packing
• upper seal
• up thrust bearing
• main bearing
• lower bearing
• body
• stem

Kelly
• Kelly disebut juga dengan stang bor.
• Kelly merupakan pipa yang tidak bulat. Bagian luarnya bersegi.
• Bentuk Kelly yang umum digunakan adalah :
• Kelly segi empat yang disebut dengan square kelly
• Kelly segi enam yang disebut dengan hexagonal kelly
• Kelly berfungsi sebagai penerus putaran dari rotary table ke drill pipe, drill
collar dan bit.
• Kelly dilengkapi dengan kelly saver sub yang dipasang antara kelly dengan tool
joint drill pipe.
• Kelly saver sub berfungsi untuk menghemat ulir kelly.
• Kelly juga dilengkapi dengan upper dan lower kelly cock yang mana sudah
dijelaskan pada peralatan pencegah semburan liar.
• Dalam operasi pemboran kelly yang digunakan hanya satu batang saja.

Drill Pipe
• Drill pipe disebut juga dengan batang bor atau drill string.
• Drill pipe adalah rangkaian yang paling panjang digunakan sebagai drill stem
• Untuk memperdalam lubang bagian rangkaian pemboran yang ditambah-
tambahkan adalah drill pipe.
• Drill pipe dilengkapi dengan dua sambungan yang disebut dengan tooljoint.
• Bagian ujung yang satu berupa box, dan bagian ujung yang satu lagi berupa
pin.
• Penyambungan drill pipe adalah dengan sistim ulir, dimana pin dari suatu drill
pipe yang akan disambungkan dimasukkan ke dalam box drill pipe yang sudah
terpasang.
Gambaran satu batang drill pipe

Drill Pipe
Fungsi drill pipe adalah sebagai berikut :
• Sebagai penghantar bit untuk menembus lapisan batuan pada kedalaman
tertentu
• Sebagai saluran sirkulasi lumpur
• Sebagai penerus putaran dari rotary table sehingga bit bisa berputar
• Sebagai rangkaian untuk fishing job
• Sebagai penyalur bubur semen saat penyemenan.
Panjang drill pipe dinyatakan dalam bentuk range.
Range Interval panjang
I 18 s/d 22 ft
II 27 s/d 30 ft
III 38 s/d 45 ft
Drill Collar
• Drill collar adalah pipa baja yang tebal dan berat yang dipasang antara drill
pipe dan bit,
• Drill collar merupakan komponen rangkaian pemboran yang terberat. Drill
collar disebut juga dengan pipa pemberat

Drill Collar
Bit: Bit disebut juga dengan pahat atau mata bor. Peralatan ini yang menembus
batuan formasi dalam membuat lubang.

Komponen Rig: Komponen rig dapat digolongkan menjadi lima bagian besar :

Hoisting system : fungsi utamanya menurunkan dan menaikkan tubular (pipa

pemboran, peralatan completion atau pipa produksi) masuk-keluar lubang
sumur. Menara rig (mast atau derrick) termasuk dalam sistem ini.

Rotary system : berfungsi untuk memutarkan pipa-pipa tersebut di dalam

sumur. Pada pemboran konvensional, pipa pemboran (drill strings) memutar
mata-bor (drill bit) untuk menggali sumur.

Circulation system : untuk mensirkulasikan fluida pemboran keluar masuk

sumur dan menjaga agar properti lumpur seperti yang diinginkan. Sistem ini
meliputi (1) pompa tekanan tinggi untuk memompakan lumpur keluar masuk-
sumur dan pompa tekanan rendah untuk mensirkulasikannya di permukaan, (2)
peralatan untuk mengkondisikan lumpur: shale shaker berfungsi untuk
memisahkan solid hasil pemboran (cutting) dari lumpur; desander untuk
memisahkan pasir; degasser untuk mengeluarkan gas, desilter untuk
memisahkan partikel solid berukuran kecil, dsb.

Blowout prevention system : peralatan untuk mencegah blowout (meledaknya

sumur di permukaan akibat tekanan tinggi dari dalam sumur). Yang utama
adalah BOP (Blow Out Preventer) yang tersusun atas berbagai katup (valve) dan
dipasang di kepala sumur (wellhead). Power system : yaitu sumber tenaga untuk
menggerakan semua sistem di atas dan juga untuk suplai listrik. Sebagai sumber
tenaga, biasanya digunakan mesin diesel berkapasitas besar.
