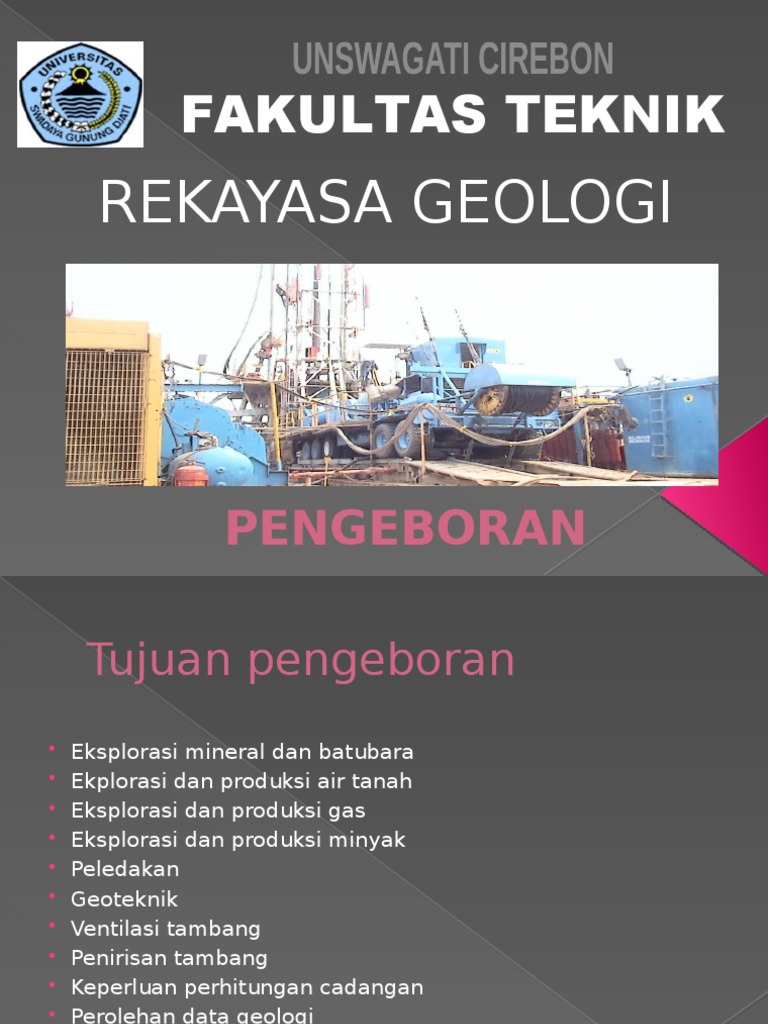

FAKULTAS TEKNIK

REKAYASA GEOLOGI

PENGEBORAN
 Tujuan pengeboran
 Eksplorasi mineral dan batubara
 Ekplorasi dan produksi air tanah
 Eksplorasi dan produksi gas
 Eksplorasi dan produksi minyak
 Peledakan
 Geoteknik
 Ventilasi tambang
 Penirisan tambang
 Keperluan perhitungan cadangan
 Perolehan data geologi
 Pengontrolan tambang dan
 Serta pembuatan lubang pipa air untuk PDAM dan kabel
listrik untuk PLN
Introduction (Continued)
 Pemboran dilakukan dengan gaya putar dan gaya
tekan (atau kompresi yang dikenal dengan weight
on bit, WOB).
 Weight on bit diberikan oleh rangkaian pemboran
itu sendiri oleh sepertiga bagian dari bawah.
 Dua pertiga bagian atas-nya mengalami tension.
 Titik pertemuan dua bagian rangkaian yang
mengalami gaya yang berbeda tersebut (tension
dan compression) disebut titik netral.
 Component of Drilling Rig
 Peralatan pemboran dibedakan
menjadi lima komponen utama:
› Hoisting system
› Circulating system
› Rotating system
› BOP system
› Power system
Hoisting System
 Fungsi dari hoisting
system adalah untuk
menyediakan fasilitas
pengangkatan dan
penurunan drillstring,
casing string dan
perlengkapan bawah
permukaan lainnyan dari
dan ke luar sumur.
Component of Hoisting System
 Derrick and substructure
 Block and tackle
 Drawwork
 Hoisting System
 Melaksanakan penyambungan
rangkaian string
 Melaksanakan trip
› Berhubungan dengan proses pencabutan
drillstring dari lubang bor untuk mengganti
kombinasi peralatan bawah permukaan
dan kemudian menurunkan kembali ke
dalam sumur.
› Trip biasanya dilakukan untuk mengganti
bit yang sudah mulai tumpul.
Penyambungan Pipa
Pencabutan Pipa
Derrick
 Menyediakan
kekuatan penyokong
dan ruang ketinggian
vertikal yang
diperlukan untuk
mengangkat pipa dari
atau menurunkan ke
sumur
 Menyediakan ruang
kerja di bawah lantai
rig untuk blowout
preventers
Block and Tackle
 Crown block

 Traveling
block

 Drilling line

Movie
Drawworks
 Fungsi: menyediakan daya untuk
mengangkat dan menurunkan beban
yang berat.
 Komponen utama:
 Drum
 Brake
 Transmisi
 Cathead
Drawwork
Circulating System
 Fungsi: mengangkat serpihan pemboran
(cutting) dari dasar sumur ke permukaan.

 Untuk memenuhi fungsi tersebut, lumpur

yang digunakan harus memiliki viskositas
yang cukup dan gel strength.
Jenis Lumpur Pemboran
 Water base Mud

 Oil Base Mud

 Copolymer Mud

 Lognosulfonat Mud

 KCl Mud
 Aliran Fluida Pemboran Saat
Sirkulasi
 Steel tanks
 Mud pump
 High pressure connection
 Drillstring
 Bit
 Nozzle bit
 Annulus
 Permukaan (contaminant-removal
equipment)
 Suction tank
Komponen Utama

 Mud pumps
 Mud pits
 Mud mixing equipment
 Contaminant removal
 Shale shaker (sistem pemisahan mekanik)
 Desander (hydrocyclone)
 Desilter (hydrocyclone)
 Degasser
 Centrifugal
Rotating System
 Rotary system
termasuk semua
peralatan yang
digunakan untuk
mentransmisika
n putaran meja
putar (rotary
table) ke bit.
Component of Rotary System
 Swivel
 Kelly
 Rotary drive
 Rotary table
 Drillpipe
 Drill collar
Component of Rotary System
 Kelly adalah rangkaian pipa yang pertama di bawah
swivel. Bentuk potongan kelly dapat berupa segi-empat
atau segi-enam untuk mempermudah rotary table untuk
memutar rangkaian di bawahnya.

 Drillstring terdiri dari drillpipe, heavy-weight drill pipe

dan drill collar.
Kelly and Rotary Table
Kellys and Bushings
Drilling Bit: Mechanism

Look familiar of me?

Types of Drilling Bit
Types of Drilling Bit

Core Bit Tri-cone bit PDC bit

Bit Pada Berbagai Kondisi
BOP System
 Blowout preventer system digunakan untuk mencegah
aliran fluida formasi yang tidak terkendali dari lubang
bor.

 Saat bit menembus zone permeable dengan tekanan

fluida melebihi tekanan hidrostatik normal, maka fluida
formasi akan mendesak fluida pemboran.

 Masuknya fluida formasi ke dalam lubang bor sering

disebut kick.
BOP
Power System
 Hampir sebagian besar daya yang tersedia pada
rig dikonsumsi oleh hoisting system dan
circulating system

 Total daya yang umum diperlukan dalam sebuah

rig mulai dari 1000 sampai 3000 HP

 Sumber penggeraknya biasanya berasal ari

internal combustion engine
Directional Well
Whipstock
Two Different Platforms
Onshore Rig

Permanent Mobile
Offshore Rig

Jack-up Semi Submersible

 Peralatan pengeboran
 Mesin Bor
 Pompa atau Kompresor
 Stang Bor
 Pipa Casing
 Mata Bor
 mesin bor
 Beberapa hal penting yang harus diperhatikan
dan dipertimbangkan dalam pemilihan mesin bor
yang digunakan, diantaranya meliputi:
 • Tipe/ model mesin bor
• Diameter lubang
• Sliding stroke
• Berat mesin bor
• Power unit
• Kemampuan rotasi/ tumbuk per satuan waktu
• Hoisting capacity (kapasitas)
• Dimensi (panjang x lebar x tinggi)
 POMPA ATAU KOMPRESSOR
 Beberapa hal penting yang perlu diperhatikan pada
pompa diantaranya adalah:
a. Tipe acting piston
b. Diameter piston
c. Power
d. Dimensi
e. Berat
f. Volume/ pressure
g. Working pressure

Adapun hal – hal yang penting diperhatikan pada

kompresor adalah:
a. Tekanan udara yang dihasilkan
b. Volume udara yang dihasilkan per satuan waktu
 Stang bor merupakan pipa yang terbuat
dari baja, dimana bagian pipa ujung –
ujungnya terdapat ulir, dimana fungsinya
sebagai penghubung antara dua buah
stang bor.Dalam kegiatan pemboran,
stang bor berfungsi sebagai:
 1. Menstranmisikan putaran, tekanan,
dan tumbuka yang dihasilkan oleh mesin
bor menuju mata bor.
2. jalan keluar – masuknya fluida bor
 PIPA
 Didalam operasi pemboran pipa casing
berfungsi untuk menjaga lubang bor dari
colaps (keruntuhan) dan peralatan pemboran
lain dari gangguan – gangguan.
Ada dua tipe untuk menghubungkan pipa
casing, yaitu:
 Tipe Flash Joint.Dimana penghubungan antara
pipa satu dengan pipa lainya dilakukan
secaraLangsung.
 Tipe Flash Coupled Dimana penghubungan
antara pipa menggunakan sebuah coupling.
 MATA BOR
 Mata bor merupakan salah satu
komponen dalam pemboran yang
digunakan khususnya sebagai alat
pembuat lubang (hole making tool).
Gaya yang bekerja pada bit agar bit
dapat bekerja sesuai dengan yang
diharapkan secara garis besar terbagi
atas dua macam, yaitu gaya dorong
dan gaya putar.
 Jenis Mesin bor
 1. Mesin Bor Tumbuk
2. Mesin Bor Putar
3. Mesin Bor Putar – Hidrolik
Drilling Depth Measurement
 PROSES PENGEBORAN
 Pemboran sumur dilakukan dengan
mengkombinasikan putaran dan tekanan pada
mata bor. Pada pemboran konvensional, seluruh
pipa bor diputar dari atas permukaan oleh alat
yang disebut turntable. Turntable ini diputar oleh
mesin diesel, baik secara elektrik ataupun
transmisi mekanikal. Dengan berputar, roda
gerigi di mata bor akan menggali bebatuan. Daya
dorong mata bor diperoleh dari berat pipa bor.
Semakin dalam sumur dibor, semakin banyak
pipa bor yang dipakai dan disambung satu
persatu.
