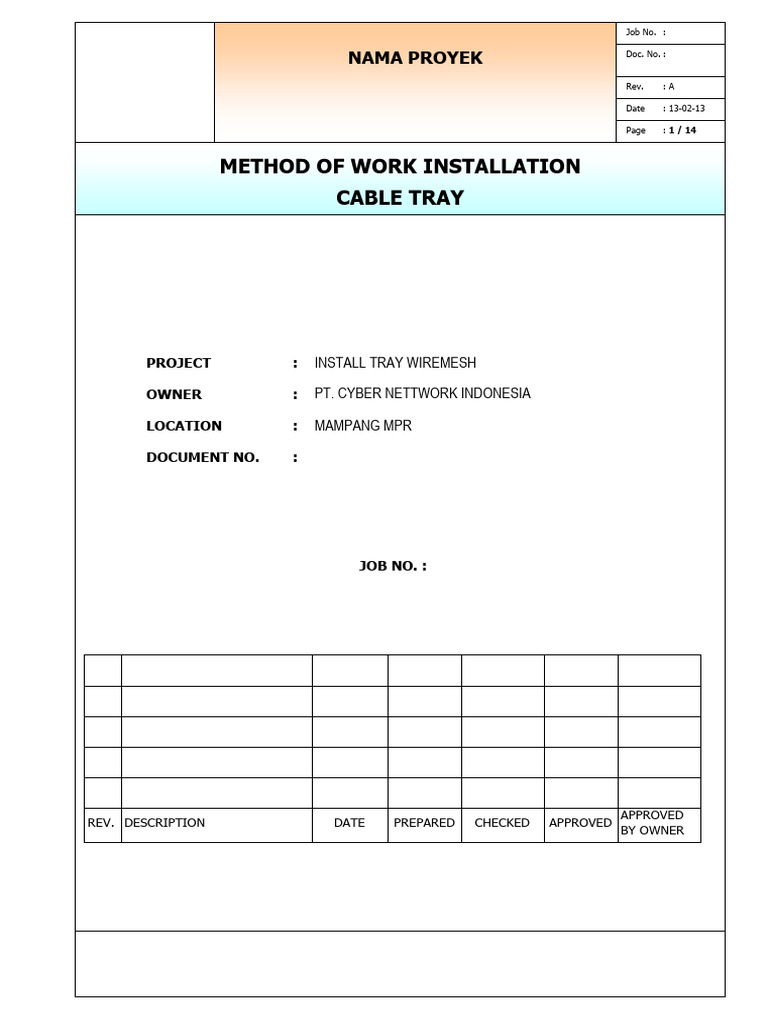

Job No.

NAMA PROYEK Doc. No. :

Rev. :A

Date : 13-02-13

Page : 1 / 14

METHOD OF WORK INSTALLATION

CABLE TRAY

PROJECT : INSTALL TRAY WIREMESH

OWNER : PT. CYBER NETTWORK INDONESIA

LOCATION : MAMPANG MPR

DOCUMENT NO. :

JOB NO. :

APPROVED
REV. DESCRIPTION DATE PREPARED CHECKED APPROVED
BY OWNER
 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 2 / 14

DAFTAR ISI

1. TUJUAN ........................................................................................................ 3

2. RUANG LINGKUP ......................................................................................... 3

3. TANGGUNG JAWAB...................................................................................... 3

4. KODE DAN STANDARD ................................................................................ 3

5. METODE KONSTRUKSI ................................................................................ 4

6. PERALATAN DAN TENAGA KERJA .............................................................. 12

7. KESELAMATAN KERJA ............................................................................... 13

8. LAMPIRAN ................................................................................................. 13
 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 3 / 14

1. TUJUAN

Tujuan dari metode ini adalah untuk memastikan pekerjaan untuk pemasangan Kabel Tray
dilakukan dengan benar untuk melanjutkan pekerjaan selanjutnya.

2. RUANG LINGKUP

Metode ini menjelaskan langkah-langkah aktivitas pekerjaan untuk pemasangan

kabel Tray yaitu sebagai berikut :
a. Pekerjaan Persiapan
b. Installation cable Tray Perforated
c. Pembersihan Area Kerja

3. TANGGUNG JAWAB

- Prosedur ini harus direview oleh Project Manager dan disetujui oleh PT.MANCON
sebelum digunakan
- PT. SUBCON Semesta bertanggung jawab atas metode kerja yang akan
digunakan

4. KODE DAN STANDARD

Kode dan standard yang digunakan adalah edisi terakhir, kecuali yang telah ditentukan
lain di prosedur ini, tetap sebagai bagian dari prosedur ini. Semua metode kerja ini
akan dikerjakan menurut standard sebagai berikut :

PTM-00-F3-LO-001 Instrument Cable Tray Layout

PTM-00-F3-LO-002 Instrument Cable Routing Layout
PTM-00-F3-SD-005 Instl Cable Tray Perforated Type Support
PTM-00-F3-SD-004 Stand Install for Inst. Cable Tray Ladder Support
PTM-69-F9-LO-002 Equipment Layout in Central Control Room
PTM-69-F3-SC-002 Cable Entry in Control Room Detail
PTM-69-F9-LO-002 Equipment Layout in Central Control Room
PTM-69-F3-LO-001 Instrument Cable Layout in CCR
PTM-00-F3-SD-002 Instrument Power Cable Schedule
PTM-00-F3-SD-001 Instrument Cable Schedule
 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 4 / 14

5. METODE KONSTRUKSI INSTRUMENT CABLE TRAY

a. Bagan Alir Cable Tray

Terlampir
b. Persiapan
Supervisor lapangan akan berkoordinasi dan akan mempersiapan seluruh
kebutuhan konstruksi pemasangan dan memastikan Pemasangan Cable Tray
sesuai dengan requiretmen. Persiapan ini meliputi :
- Identifikasi lokasi pemasangan Kabel Tray
- Identifikasi persedian raw material
- Identifikasi persediaan peralatan
- Identifikasi persedian manpower
- Identifikasi Installation pemasangan support.
- Identifikasi Installation pemasangan bentangan cable tray
c. Tool Box Meeting
Pengarahan kerja harus dilaksanakan setiap saat, ketika akan melakukan
pekerjaan awal yang dilakukan oleh supervisor lapangan. Supervisor lapangan
akan memberikan arahan dan langkah langkah kerja dari semua aktifitas
lapangan.

5.1 FABRIKASI DAN PEMASANGAN STEEL SUPPORT

1. Pembuatan shop drawing yang disesuaikan dengan penempatan jalur kabel dan

mempertimbangkan bagian komponen-komponen bangunan lainya seperti perlintasan

jalur pipa pipe rack, jalur electrical cable power, unit package GTG, shelter, maupun

tangki dan vesel,

2. Siapkan raw material steel support untuk instrument cable tray (Steel Angle, steel canal,

atau habeam bilamana diperlukan).

3. Lakukan pengukuran steel support berdasarkan lebar tray yang akan dipasang.
 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 5 / 14

4. Lakukan cutting dan welding berdasarkan pola yang sudah dibentuk sebelumnya

dibawah pengawasan supervisor instrument fabricator.

Persiapan dan Fabikasi Steel Support Tray

5. Siapkan Steel suport tray untuk pemasangan kabel tray yang berdampingan dengan

pipe rack, vesel, tangki, junction box, dan untuk building, shelter dan area terbuka

lainnya.

6. Pastikan bentuk steel support tray maupun braching yang akan di pasang sudah sesuai

dengan penempatannya oleh supervisor.

7. Pemasangan cable tray diatas pipe rack dan support, siapkan peralatan bantunya seperti

scafolding, tangga, dan suport temporary.

 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 6 / 14

8. Pengelasan steel support tray diatas tanki dan di sisi tangki, gunakan alat bantu

scafolding, dan tangga dibawah pengawasan instrument supervisor.

9. Hindari Steel Support pemasanganya, yang akan mengakibatkan jalur tray akan

berbenturan dengan fondasi lainnya, equipment, piping dll.

10. Atur spasi pemasangan antar steel support braching sesuai dengan standard

pemasangan untuk konstruksi SP-NIRU EBEP LIMAU.

5.2 PEMASANGAN CABLE TRAY

Pemasangan cable tray di atas pipe rack, diupayakan tidak berbenturan dan

bersilangan diatas jalur pipa, sehingga akan mempersulitkan ketika terjadinya

penggantian pipa dalam perawatan pipa itu sendiri, seperti pada gambar berikut ini.

Persilangan Pemasangan Cable Tray

Untuk perforated tray yang peruntukannya hanya dipergunakan untuk jalur cable

instrument maupun control cable, pada pemasangannya diatas pipe rack tidak ada
 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 8 / 14

Pemasangan Cable Trayi

Langkah pemasangan untuk cable tray lader Electrical dan instrument cable tray

perforated adalah sebagai berikut :

1. Siapkan Suport Temporary untuk tiang penyangga temporary (Jika diperlukan) ketika

akan melakukan pemasangan cable tray di atas pipe rack, bilamana jarak spasi suport

tray berjauhan.

2. Siapkan Scafolding untuk membantu orang bekerja, apabila ada pemasangan cable tray

diatas ketinggian, dan tangga alluminium untuk menaiki ketinggian.

3. Pisahkan dengan spasi jarak yang cukup antara Electrical Cable Tray (ladder tray) dan

Instrument Cable (perforated tray) dengan batas minimal 100 mm, guna memudahkan

pemasangan holdown clamp tray. Jika pemasangannya secara paralel.

4. Tempatkan steel supoort pada lantai kerja satu persatu, sebelum di lakukan pengelasan,

pada tiang penyangga untuk tiap-tiap suport.

 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 9 / 14

5. Tempatkan cable tray yang akan dipasang pada lantai kerja scafolding, satu persatu dan

part componen tray lainnya (fitting tray).

Pemasangan Cable Tray

6. Pastikan lantai kerja di atas rack dapat memberikan ruang bebas bergerak dan

kuat menampung barang material maupun tools kerja.

7. Siapkan clamp temporary menggunakan kawat, untuk pengikat cable tray dengan tiap

support permanen sebelum di seting pada penempatan dan posisi yang betul.

8. Pasang cable tray satu persatu, dari ujung support pertama dan siapkan coupling tray

untuk penyambungan antara tray satu dengan lainnya maupun bonding tray untuk

setiap sambungan.
 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 10 / 14

Pemasangan Cable Tray Ladder Diatas Rack

Pemasangan Cable Tray Ladder Diatas Pipe Rack

 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 11 / 14

9. Pasang holdown clamp untuk pengikat penguatan tray dengan steel suport permanen.

10. Bersihkan kerak-kerak pengelasan dengan grinda dan sikat kawat, pada setiap titik

dan sudut pengelasan.

11. Bersihkan areal kerja, pisahkan peralatan kerja dan scraft sisa-sisa pemotongan.

12. Periksa kembali, hasil pemasangan dan dilaporkan pada pengawas lapangan dari

pihak konsulatan user.

Installation Perforated Tray

 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 12 / 14

Pemasangan Cable Ladder Di Shelter Pompa

6. PERALATAN DAN TENAGA KERJA

a. Daftar Peralatan yang dipakai :

- Mesin las
- Gerinda 4”
- siku
- Meteran
- Kunci Pas Set
- Kabel power
- palu
- gergaji besi

b. Tenaga Kerja
Daftar tenaga kerja adalah sebagai berikut :
- Site Manager : 1 Orang
- Supervisor : 1 Orang
- HSE : 1 Orang
- Field Engineering : 1 Orang
- Quality Control : 1 Orang
- Foreman : 1 Orang
- Electrician : 2 Orang
 NAMA PROYEK Job No. :

Doc. No. :

Rev. :A

METHOD OF WORK INSTALLATION FOR Date : 13-02-13

CABLE TRAY Page : 13 / 14

- Helper : 4 Orang
- Welder : 1 Orang

7. KESELAMATAN KERJA

Semua pekerjaan dan perlengkapan yang digunakan selama masa pekerjaan sesuai
dengan spesifikasi yang telah ditentukan sehingga dapat menjamin persyaratan
keselamatan yang ditentukan oleh Direksi Lapangan.
Tenaga kerja yang bekerja di lapangan harus mengikuti peraturan keselamatan kerja
dan jam kerja Direksi Lapangan. Gunakan alat keselamatan kerja dan laksanakan
kebijakan safety.

8. LAMPIRAN
