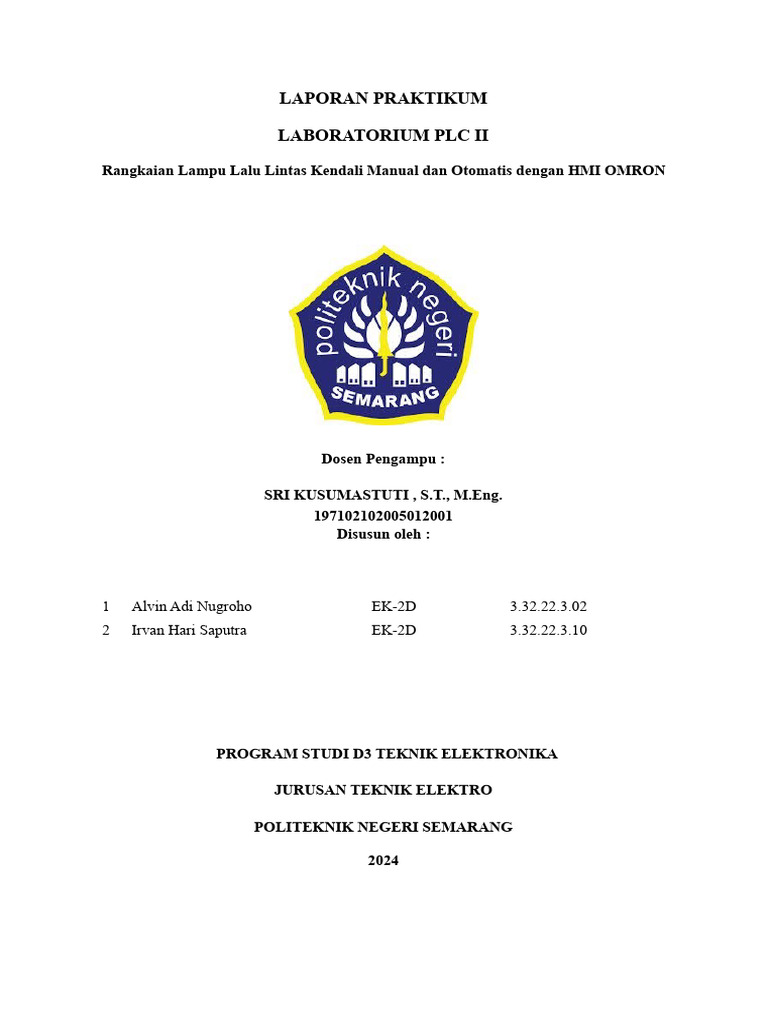

LAPORAN PRAKTIKUM
LABORATORIUM PLC II
Rangkaian Lampu Lalu Lintas Kendali Manual dan Otomatis dengan HMI OMRON
Dosen Pengampu :
SRI KUSUMASTUTI , S.T., M.Eng.
197102102005012001
Disusun oleh :
1 Alvin Adi Nugroho EK-2D 3.32.22.3.02
2 Irvan Hari Saputra EK-2D 3.32.22.3.10
PROGRAM STUDI D3 TEKNIK ELEKTRONIKA
JURUSAN TEKNIK ELEKTRO
POLITEKNIK NEGERI SEMARANG
2024
1. Tujuan
a. Dapat menampilkan hasil rangkaian start stop pada NB-Designer dengan HMI
Omron NB7W-TW00B
b. Dapat menampilkan hasil rangkaian kendali lampu lalu lintas menggunakan
fungsi otomatis pada NB-Designer dengan HMI Omron NB7W-TW00B
c. Dapat menampilkan hasil rangkaian kendali lampu lalu lintas menggunakan
fungsi otomatis dan manual dengan split screen pada NB-Designer dengan
HMI Omron NB7W-TW00B
2. Dasar Teori
a. NB-Designer
Gambar 1. NB Designer
NB Designer adalah software Human Machine Interface (HMI) yang
digunakan untuk membuat antarmuka pengguna pada perangkat kontrol
industri. NB Designer milik Omron dapat digunakan untuk HMI Omron tipe
NB saja. NB Designer menyediakan berbagai macam fitur untuk membuat
antarmuka pengguna yang interaktif dan mudah digunakan, seperti tombol,
slider, grafik, dan lain-lain.
Dalam jurnal "Pelaksanaan Automatic dan Manual Racking memakai PLC
CPM2A dan HMI Omron NB5Q" oleh A. Sutrisno et al., NB Designer
digunakan untuk membuat antarmuka pengguna pada HMI Omron NB5Q-
TW00B. NB Designer digunakan untuk mengontrol sistem racking secara
otomatis dan manual dengan menggunakan PLC CPM2A. NB
Designer digunakan untuk membuat tombol-tombol kontrol, tampilan status,
dan tampilan alarm pada HMI.
b. PLC CP1E-N30
Gambar 2. PLC Omron CP1E N30
PLC Omron CP1E N30 adalah salah satu jenis PLC dari Omron yang
memiliki 18 input dan 12 output relay. PLC ini dilengkapi dengan CPU tipe
NA dan memiliki fungsi analog dan kontrol suhu yang canggih. PLC Omron
CP1E N30 digunakan dalam berbagai aplikasi industri, seperti pengendalian
proses, pemantauan sistem, dan pengaturan kontrol PID
c. CX-Programmer
Gambar 3. CX-Programmer
CX Programmer adalah perangkat lunak khusus yang digunakan untuk
memprogram PLC (Programmable Logic Controller) buatan Omron. CX
Programmer merupakan bagian dari paket perangkat lunak CX-One yang
terintegrasi sepenuhnya dengan semua seri PLC Omron. Dengan CX
Programmer, pengguna dapat membuat program-program kontrol yang
kompleks untuk mengontrol berbagai proses industri. CX Programmer
memiliki fitur-fitur seperti:
1. Kemudahan operasi dengan fungsi standar Windows.
2. Fungsi debugging dan troubleshooting untuk memperbaiki kesalahan
dalam program.
3. Kemampuan remote programming dan monitoring untuk mengakses
dan mengontrol PLC dari jarak jauh.
4. Fungsi maintenance untuk memudahkan pemeliharaan
program-program yang telah dibuat.
5. Kompatibilitas data dengan aplikasi Windows untuk integrasi yang
lebih baik dengan sistem lain.
CX Programmer juga memungkinkan pengguna untuk menulis program dalam
bentuk Ladder Diagram, Structured Text, atau Sequential Function Charts
(SFC). Dengan fitur-fitur canggih seperti verifikasi kontrol posisi,
pembandingan program, dan dukungan untuk struktur data seperti array dan
tipe data terdefinisi pengguna, CX Programmer membantu dalam
pengembangan program PLC yang efisien dan andal.
d. HMI Omron
Gambar 4. HMI Omron NB7W-TW00B
HMI (Human Machine Interface) adalah antarmuka pengguna yang
memungkinkan interaksi antara manusia dan mesin atau perangkat elektronik.
HMI digunakan untuk memudahkan pengguna dalam mengoperasikan,
mengawasi, dan mengontrol sistem secara efisien. Dalam konteks industri
otomatisasi, HMI sering digunakan untuk memantau proses produksi,
mengatur parameter sistem, dan memberikan informasi yang diperlukan
kepada operator.
Dari sumber yang disediakan, HMI Omron NB7W-TW00B menggunakan NB
Designer sebagai program HMI untuk membuat antarmuka pengguna yang
interaktif. HMI ini digunakan dalam berbagai aplikasi industri, seperti
pengendalian proses, pemantauan sistem, dan pengaturan kontrol PID. Desain
HMI yang baik sangat penting karena menjadi titik utama interaksi antara
pengguna dan mesin dalam industri otomatisasi.
3. Alat dan Bahan
a. Laptop
b. PLC Omron CP1E N30
c. CX-Programmer
d. Aplikasi NB Designer
e. HMI Omron NB7W-TW00B
f. Kabel HDMI
g. Kabel USB
h. Kabel Jumper
i. Push Button
j. Sumber Tegangan
4. Deskripsi Kerja
a. Menampilkan hasil rangkaian kendali lampu lalu lintas menggunakan
fungsi otomatis pada NB-Designer dengan HMI Omron NB7W-TW00B
- Traffic light akan bekerja jika Push button Start ditekan sesaat.
- Jalur A: lampu hijau menyala 3s, dilanjutkan lampu merah menyala 2s,
- dilanjutkan lampu kuning menyala 1s.
- Jalur B: lampu merah menyala 2s, dilanjutkan lampu kuning menyala
1s,
- dlanjutkan lampu hijau menyala 3s
- Keadaan tersebut akan terus berulang selama Push button Stop tidak
ditekan
b. Menampilkan hasil rangkaian kendali lampu lalu lintas menggunakan
fungsi otomatis dan manual dengan split screen pada NB-Designer
dengan HMI Omron NB7W-TW00B
- Pada layar HMI awal, terdapat logo POLINES, foto mahasiswa, nama
kelompok, serta arrow yang menuju layar kedua
- Layar kedua berisi 2 arrow yang jika ditekan akan menuju layar
rangkaian kendali otomatis dan layar kendali manual. Di layar ini juga
terdapat arrow yang jika ditekan, layar akan kembali ke layar pertama
- Layar Manual
- User mengisi Number Input sebagai berikut
1. Lampu hijau A menyala selama 3 detik
2. Lampu merah A menyala selama 2 detik
3. Lampu kuning A menyala selama 1 detik
4. Lampu merah B menyala selama 2 detik
5. Lampu kuning B menyala selama 1 detik
6. Lampu hijau B menyala selama 3 detik
- Saat PB Start ditekan, lampu akan menyala sesuai dengan Number
Input yang tertera.
- Keadaan akan terus berulang sampai PB Stop ditekan
- Layar Otomatis
c. Membuat change screen pada aplikasi NB Designer dengan HMI Omron
NB7W-TW00B
- Halaman pertama akan dibuat sebagai cover tugas, kemudian ditambah
fungsi function key supaya bisa menerapkan sistem change screen pada
halaman berikutnya. Fungsi function key pada halaman pertama akan
berpindah menuju halaman kedua
- Halaman kedua dibuat sebagai halaman menu untuk menuju
rangakaian percobaan manual dan otomatis, pada halaman ini
menggunakan 3 fungsi function key, pertama untuk perpindahan
menuju halaman awal/pertama, kedua perpindahan menuju halaman
percobaan rangkaian otomatis/halaman ketiga, dan yang ketiga
perpindahan menuju halaman percobaan rangkaian manual/halaman
keempat
5. Tabel IO
a. Menampilkan hasil rangkaian kendali lampu lalu lintas menggunakan
fungsi otomatis pada NB-Designer dengan HMI Omron NB7W-TW00B
Alamat Input Peralatan Input
0.00 PB Start
0.01 PB Stop
Alamat Output Peralatan Output
100.04 Lampu Hijau A
100.05 Lampu Merah A
100.06 Lampu Kuning A
100.07 Lampu Merah B
101.00 Lampu Kuning B
101.01 Lampu Hijau B
b. Menampilkan hasil rangkaian kendali lampu lalu lintas menggunakan
fungsi otomatis dan manual dengan split screen pada NB-Designer
dengan HMI Omron NB7W-TW00B
Alamat Input Peralatan Input
0.00 PB Start
0.01 PB Stop
Alamat Output Peralatan Output
100.04 Lampu Hijau A
100.05 Lampu Merah A
100.06 Lampu Kuning A
100.07 Lampu Merah B
101.00 Lampu Kuning B
101.01 Lampu Hijau B
6. Cara Kerja
a. Menampilkan hasil rangkaian kendali lampu lalu lintas menggunakan
fungsi otomatis pada NB-Designer dengan HMI Omron NB7W-TW00B
1. Sambungkan PLC Omron CP1E N30 dengan HMI Omron
NB7W-TW00B menggunakan kabel HDMI.
2. Atur Sumber tegangan sebesar 23VDC. Lalu sambungkan ke HMI
Omron NB7W-TW00B.
3. Buatlah rangkaian kendali otomatis Traffic light dengan menggunakan
aplikasi CX-Programmer
4. Buatlah pengawatan pada PLC dengan menggunakan 2 Push Button
seperti pada diagram pengawatan berikut
5. Sambungkan Kabel data dari laptop ke PLC Omron CP1E N30
Transferlah program ke PLC. Pastikan PLC dalam keaadaan Program.
6. Beralih ke aplikasi NB-Designer, sambungkan HMI NB7W-TW00B
dengan PLC Omron CP1H/l/E (terdapat pada bagian PT pada Project
Library Window)
7. Beralih ke HMI0, buat desain Traffic Light dengan menambahkan 1 Push
Button Start dan 1 Push Button Stop, kemudian tambahkan 6 buah lampu
dengan warna merah, kuning, dan hijau lalu tempatkan pada jalur yang
berbeda seperti tampilan pada gambar berikut
8. Pastikan alamat lampu dan push button yang ada pada NB-Designer
sesuai dengan yang ada pada CX-Programmer
9. Sambungkan kabel data dari Laptop ke HMI NB7W-TW00B
10. Program telah selesai dibuat, tekan tools, lalu download. Tunggu sampai
proses download selesai.
b. Menampilkan hasil rangkaian kendali lampu lalu lintas menggunakan
fungsi otomatis dan manual dengan split screen pada NB-Designer
dengan HMI Omron NB7W-TW00B
1. Sambungkan PLC Omron CP1E N30 dengan HMI Omron NB7W-
TW00B menggunakan kabel HDMI.
2. Atur Sumber tegangan sebesar 23VDC. Lalu sambungkan ke HMI
Omron NB7W-TW00B.
3. Buatlah rangkaian kendali otomatis Traffic light dengan menggunakan
aplikasi CX-Programmer seperti gambar di bawah ini.
4. Buatlah rangkaian kendali lampu lalu lintas dengan fungsi manual
dengan mengganti fungsi # pada TIM dengan fungsi D di bawah
rangkaian kendali otomatis menggunakan aplikasi CX-Programmer
5. Buatlah rangkaian penyambung antara kendali otomatis dan kendali
manual.
6. Sambungkan Kabel data dari laptop ke PLC Omron CP1E N30
Transferlah program ke PLC. Pastikan PLC dalam keadaan Program.
7. Beralih ke aplikasi NB-Designer, sambungkan HMI NB7W-TW00B
dengan PLC Omron CP1H/l/E (terdapat pada bagian PT pada Project
Library Window)
8. Beralih ke window kendali manual, buatlah design lampu lintas.
sesuaikan alamat pada NB-Designer dengan CX-Programmer.
- PB Start = 0.00
- PB Stop = 0.01
- Lampu hijau A =
100.04
- Lampu merah A =
100.05
- Lampu kuning A =
100.06
- Lampu merah B =
100.07
- Lampu kuning B =
100.00
- Lampu hijau B =
101.01
9. Untuk kendali manual, tambahkan number input untuk memberi angka
masukan pada HMI saat program dijalankan , sesuaikan number input
property dengan rangkaian di aplikasi CX-Programmer dengan
mengubah area variable dengan memory D dan address yang sesuai
10. Sambungkan kabel data dari Laptop ke HMI NB7W-TW00B
11. Program telah selesai dibuat, tekan tools, lalu download. Tunggulah
sampai selesai.
c. Membuat change screen pada aplikasi NB Designer dengan HMI
Omron NB7W-TW00B
1. Jika ingin menambahkan gambar, pilih add graphics, pilih type bitmap
karena akan menambahkan graphics dalam bentuk PNG/JPG,
kemudian beri nama untuk graphics yang akan ditambahkan
2. Kemudian klik kanan pada kotak hitam seperti gambar dibawah pilih
load graphics, pilih gambar yang akan di tampilkan lalu beri nama
pada graphics tersebut
3. Kembali pada lembar kerja pertama, pilih menu function parts lalu
pilih bitmap, gambar yang sudah ditambahkan akan masuk pada
bitmap
4. Langkah pertama untuk membuat change screen pada NB Designer,
dimulai dengan menambahkan screen dari screen yang sebelumnya
sudah dibuat, pilih menu screen - add screen
5. Untuk merubah background pada screen, pilih menu screen - screen
property, kemudian sesuiakan warna background dan ukurannya
6. Untuk menambahkan text pada laman screen, pilih draw - text
7. Pilih komponen function key untuk merubah halaman, lalu pilih mode
switch screen menjadi change screen dan atur halaman mana yang
akan dituju
8. Atur model graphics di menu graphics - import graphics - pilih folder
vg - kemudian plih folder arrow - selanjutnya pilih model yang
diinginkan
9. Lakukan hal yang sama pada halaman lainnya dengan langkah di atas,
jika sudah selesai operasikan design tersebut menggunakan HMI, pilih
menu tools - download, maka design akan ditransfer ke HMI dan bisa
di simulasikan
7. Hasil Percobaan
